Ford F150 Pickup. Instruction - part 829

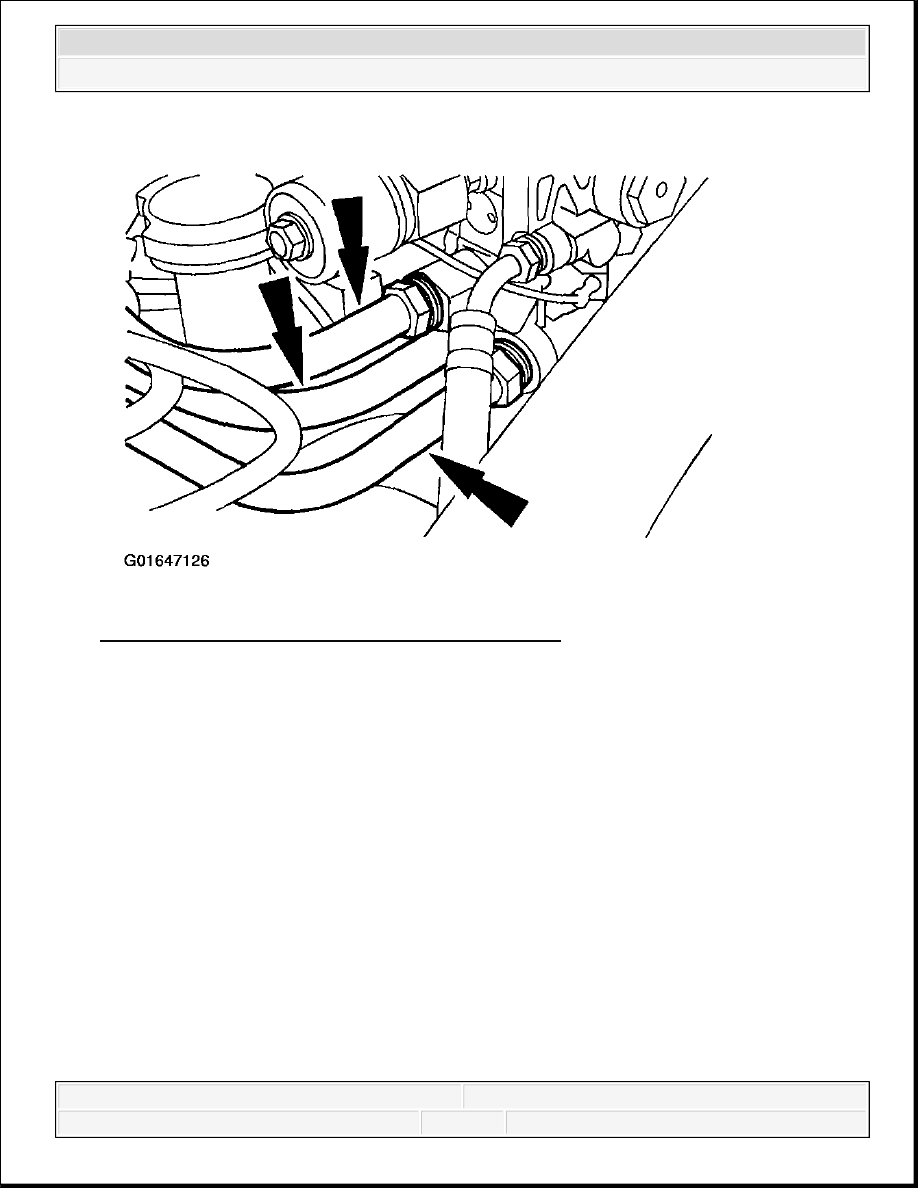

Fig. 229: Installing Cooling System Tubes - Bi-Fuel
Courtesy of FORD MOTOR CO.

All Vehicles

11. Install the connector bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

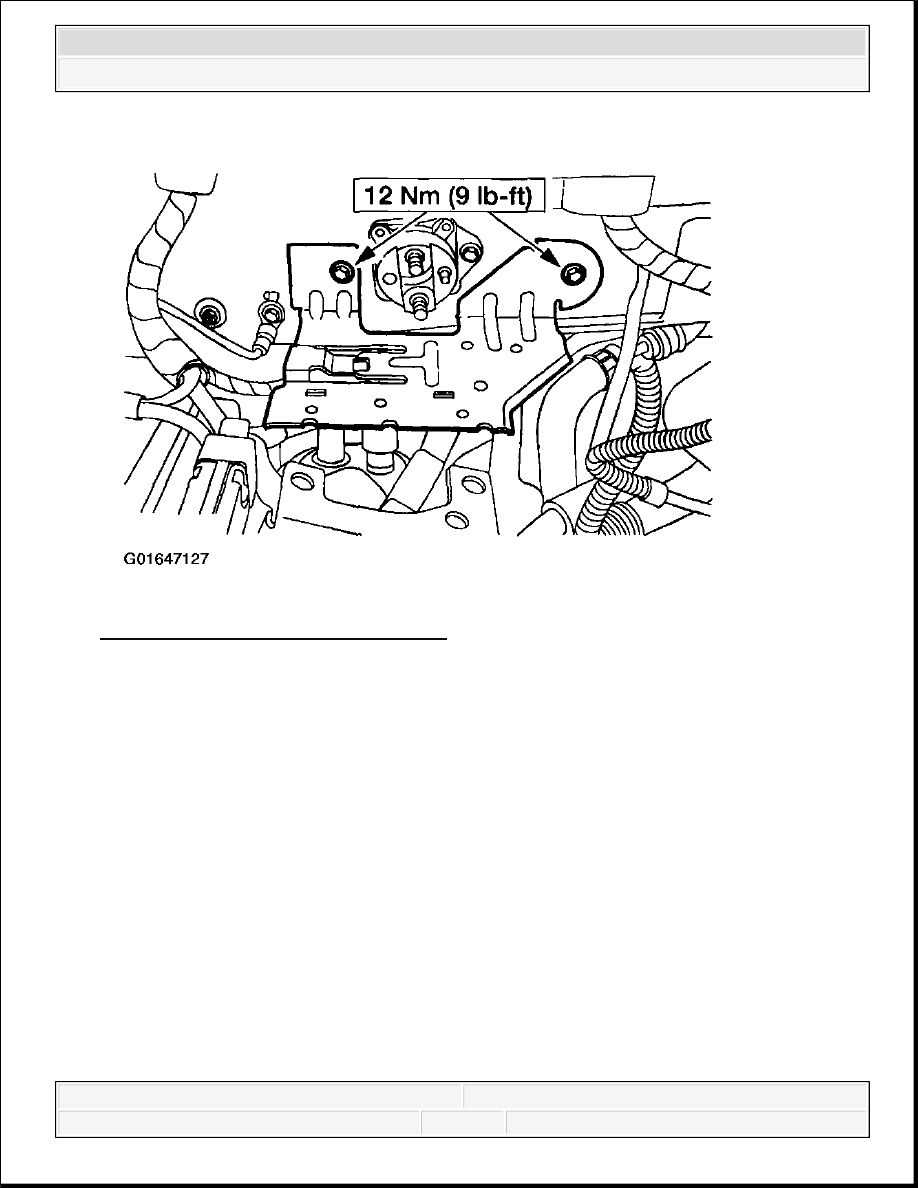

Fig. 230: Installing Connector Bracket
Courtesy of FORD MOTOR CO.

12. Connect the starter relay electrical connections.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

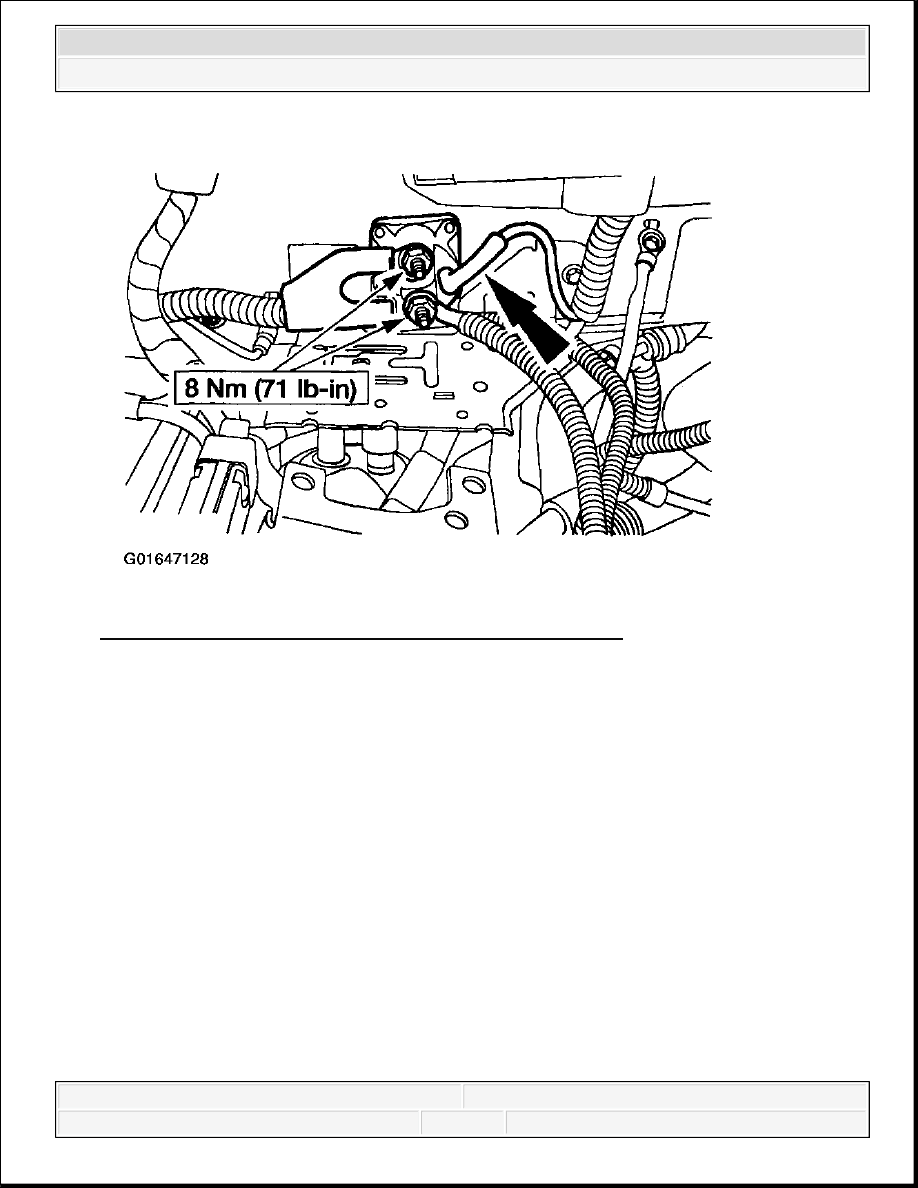

Fig. 231: Connecting Starter Relay Electrical Connections
Courtesy of FORD MOTOR CO.

13. Install the 38-pin connector in the bracket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

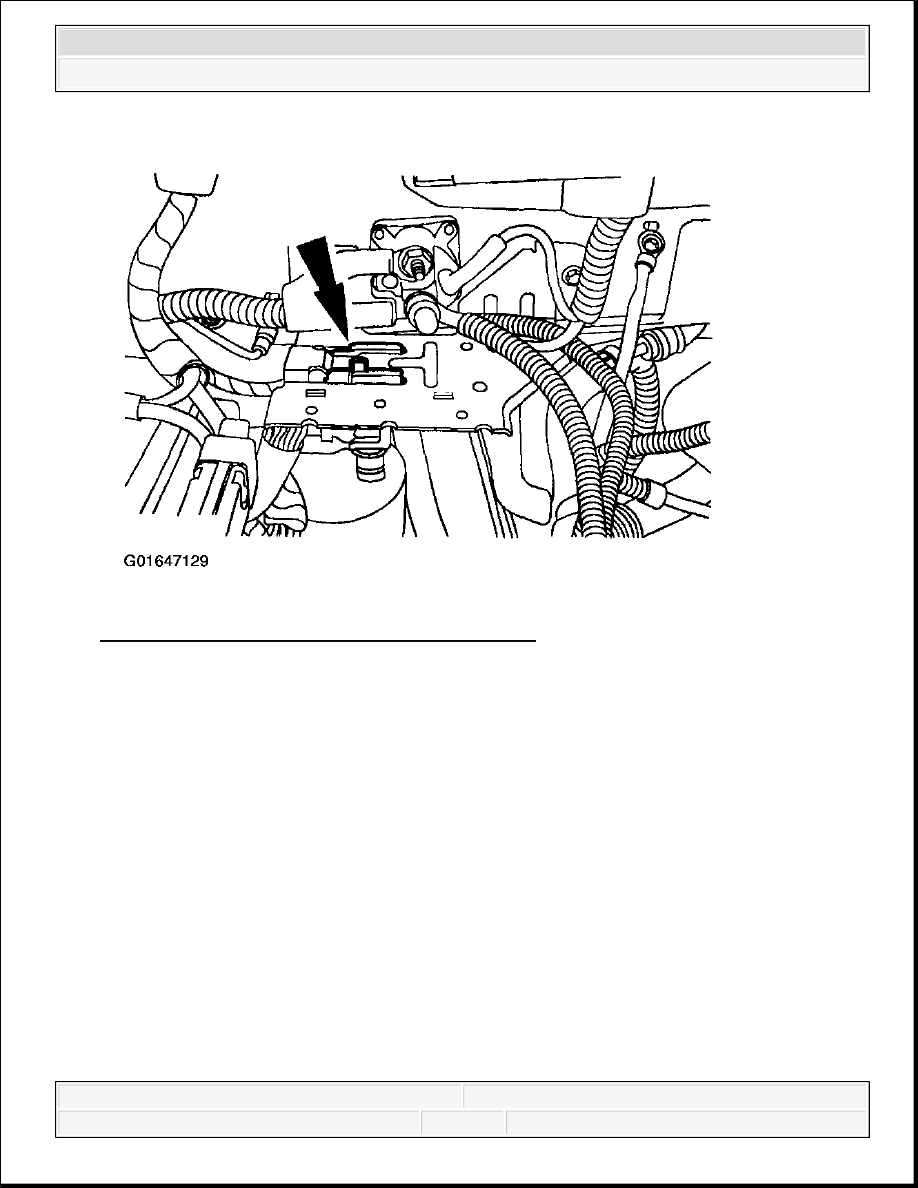

Fig. 232: Installing 38-Pin Connector In Bracket
Courtesy of FORD MOTOR CO.

14. Install the connector bracket cover.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
