Ford F150 Pickup. Instruction - part 1109

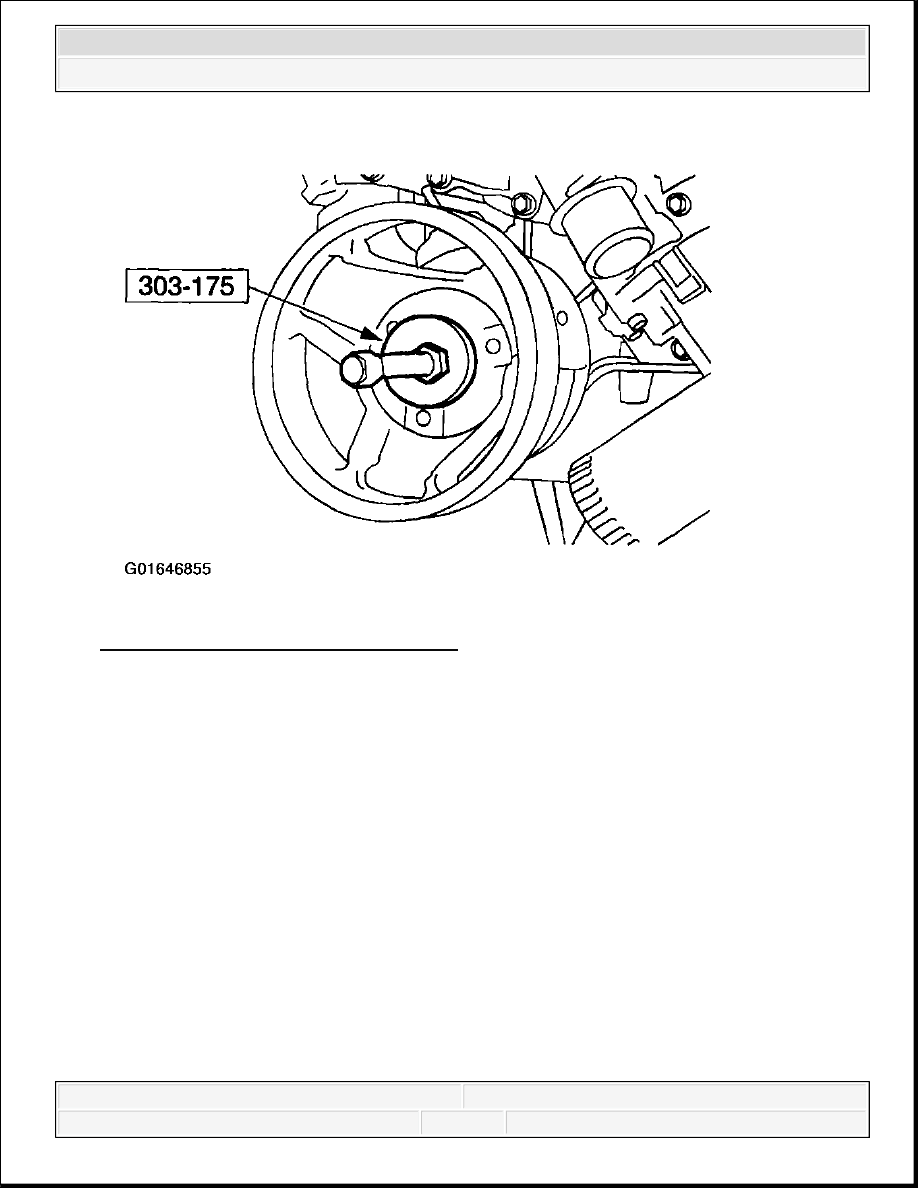

Fig. 343: Installing Crankshaft Damper
Courtesy of FORD MOTOR CO.

47. Install the crankshaft pulley bolt.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

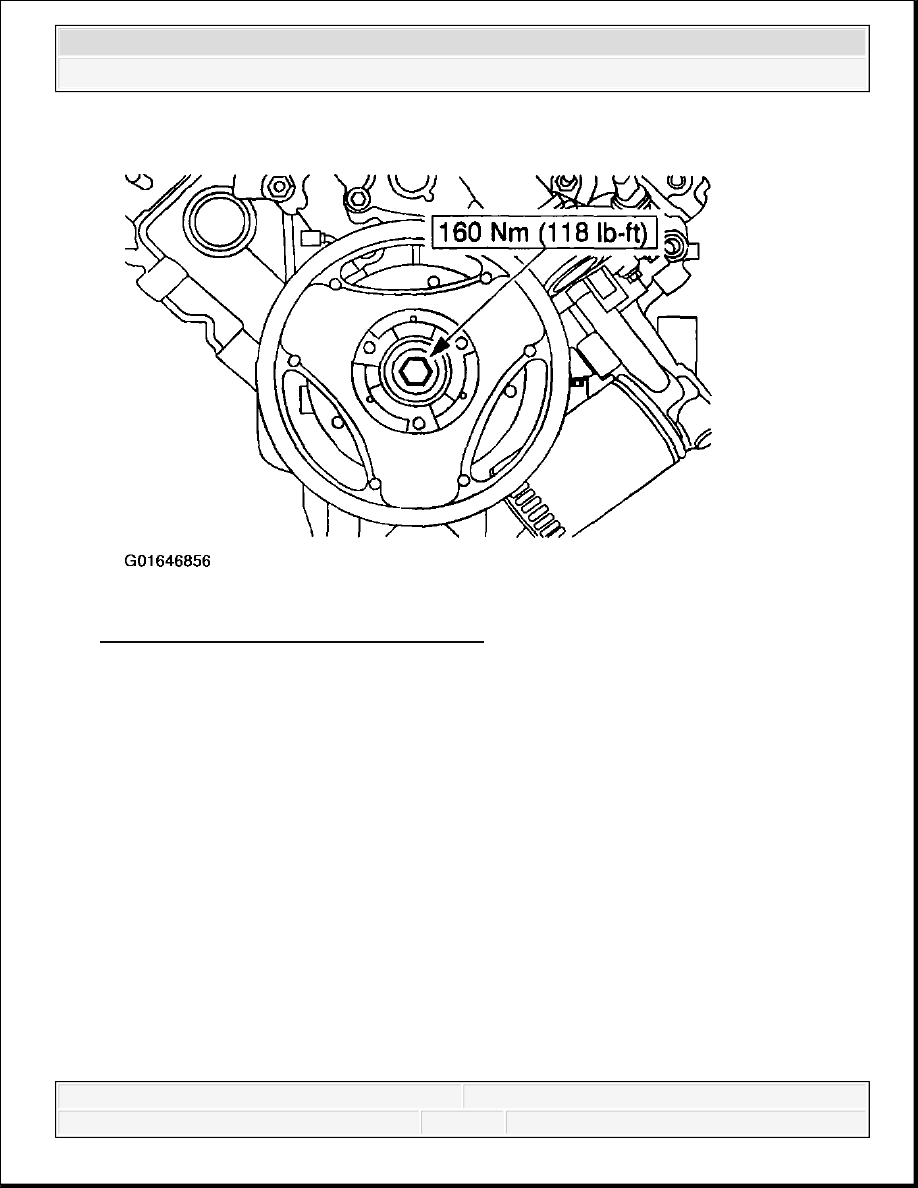

Fig. 344: Installing Crankshaft Pulley Bolt
Courtesy of FORD MOTOR CO.

48. Install the water pump pulley.



Install the water pump pulley bolts.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 345: Installing Water Pump Pulley Bolts
Courtesy of FORD MOTOR CO.

49. Install the oil pressure sensor.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 346: Installing Oil Pressure Sensor
Courtesy of FORD MOTOR CO.

50. Install the oil bypass filter.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
