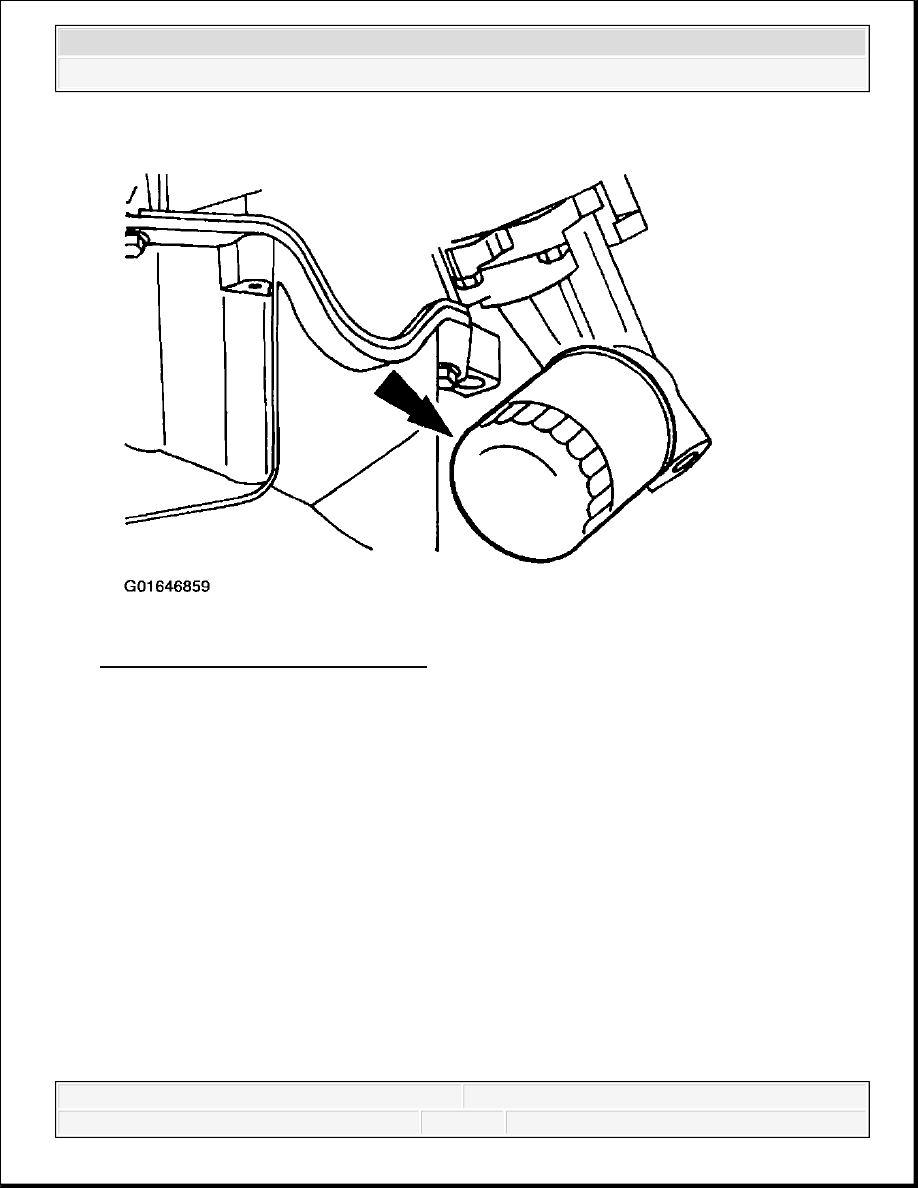

Fig. 347: Installing Oil Bypass Filter
Courtesy of FORD MOTOR CO.

51. Refer to the illustration for intake manifold sealing components.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 348: Identifying Intake Manifold Sealing Components
Courtesy of FORD MOTOR CO.

52. Install the lower intake manifold front and rear end seals.

1. Apply a bead of silicone gasket and sealant to the intake manifold front and rear end

seal mounting points as indicated.

2. Install the lower intake manifold front and rear end seals.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

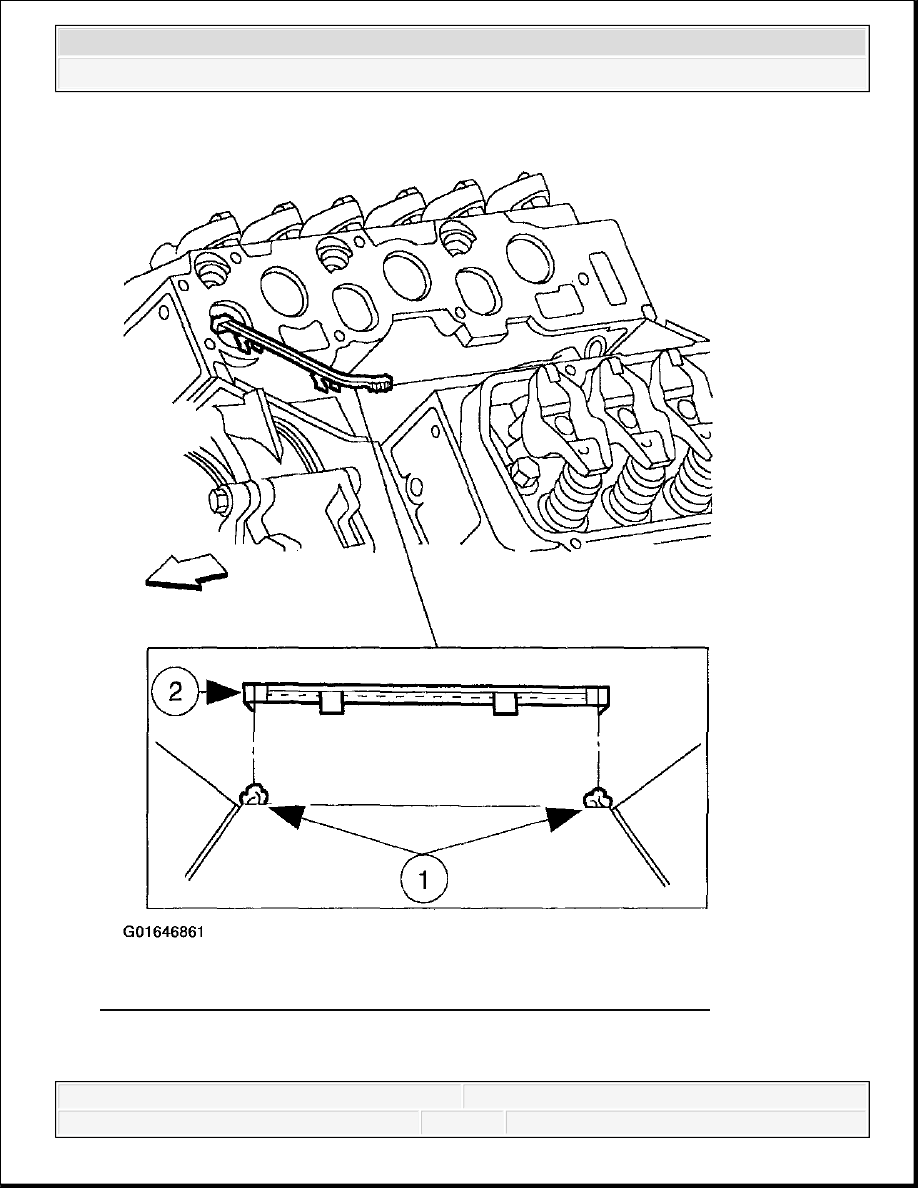

Fig. 349: Installing Lower Intake Manifold Front & Rear End Seals
Courtesy of FORD MOTOR CO.

53. Install the intake manifold gaskets.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 350: Installing Intake Manifold Gaskets
Courtesy of FORD MOTOR CO.

NOTE:

The lower intake manifold must be installed within four
minutes of applying the sealant.
