Ford F150 Pickup. Instruction - part 1047

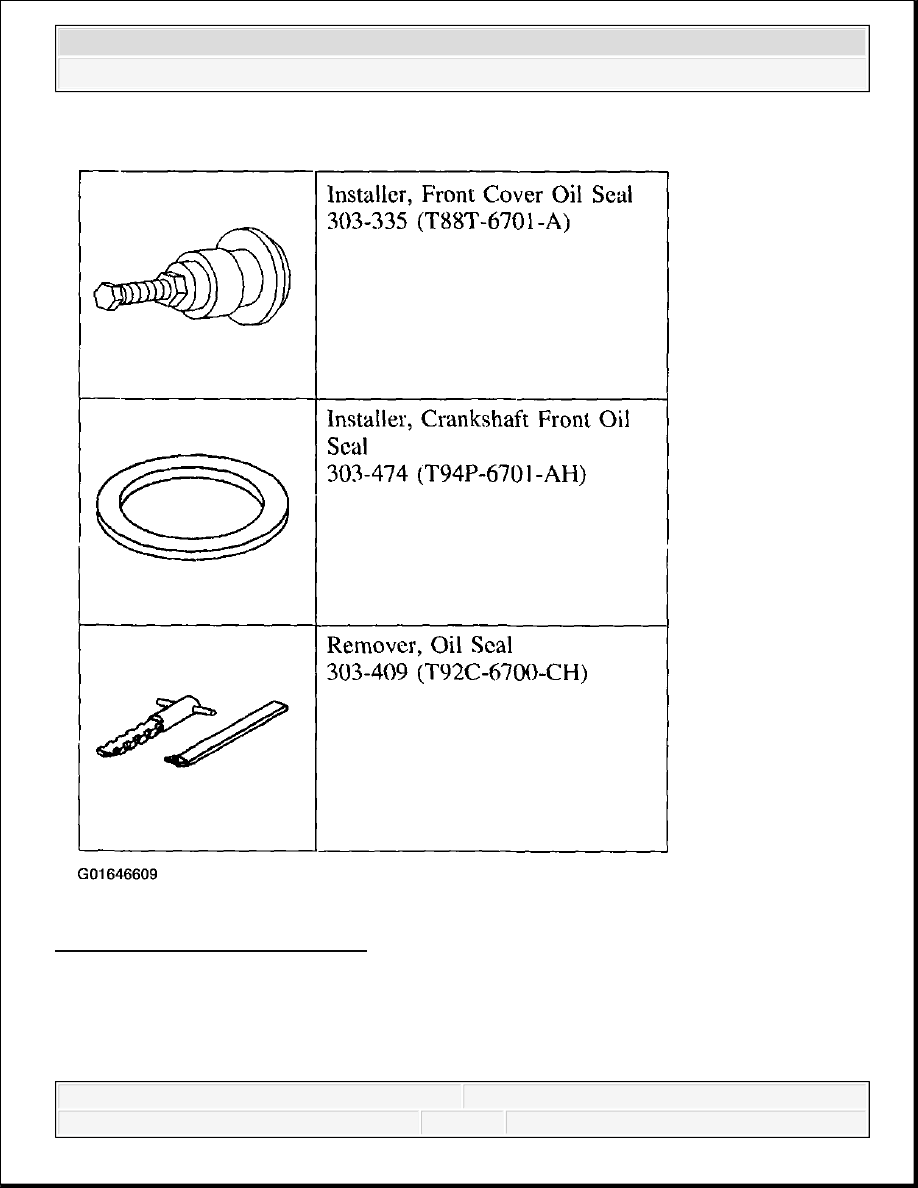

Fig. 97: Identifying Special Tool(s)
Courtesy of FORD MOTOR CO.

Materials



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

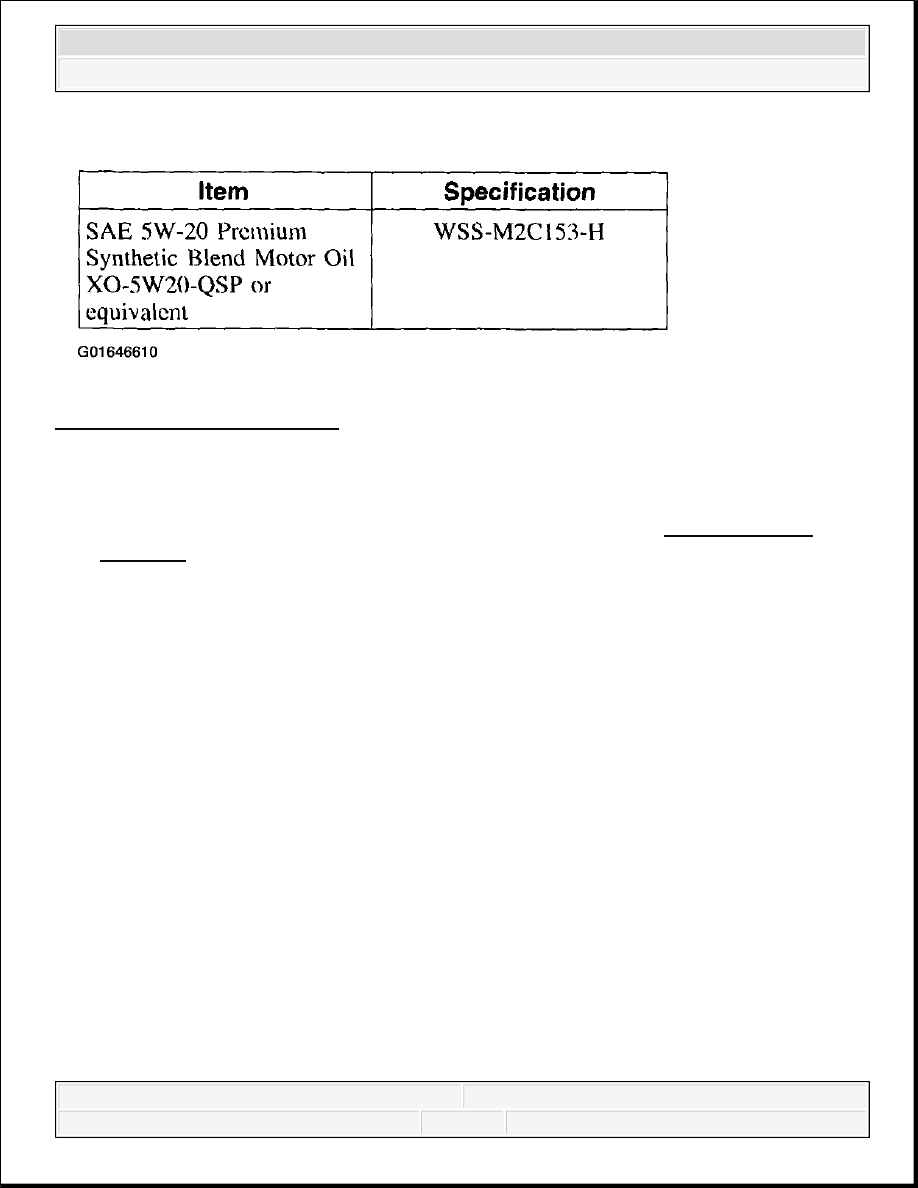

Fig. 98: Material Specifications
Courtesy of FORD MOTOR CO.

Removal

1. Remove the crankshaft damper. For additional information, refer to CRANKSHAFT

PULLEY .

2. Using the special tool, remove the crankshaft front seal. Discard the crankshaft front seal.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 99: Removing Crankshaft Front Seal
Courtesy of FORD MOTOR CO.

Installation

1. Inspect the crankshaft damper and the engine front cover for damage that may cause the

crankshaft front seal to fail.

NOTE:

Lubricate parts with engine oil before assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 100: Installing Crankshaft Front Seal
Courtesy of FORD MOTOR CO.

2. Using the special tool, install the crankshaft front seal.

3. Install the crankshaft pulley. For additional information refer to CRANKSHAFT

PULLEY .

ENGINE FRONT COVER

Material



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
