Снятие и установка рулевой колонки (Duratec ST 2.0) Ford Focus

 Снятие

  Снимите модуль подушки безопасности водителя.

ПРИМЕЧАНИЕ. Убедитесь в том, что ведущие колеса развернуты прямовперед.

  Сцентрируйте рулевое управление и заблокируйте его в этом положении.

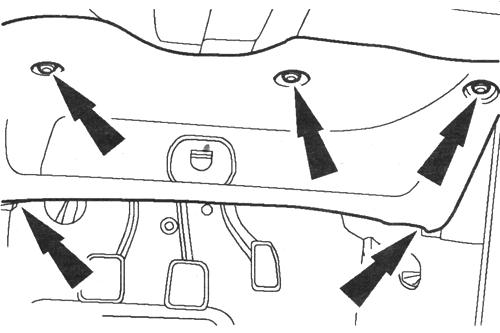

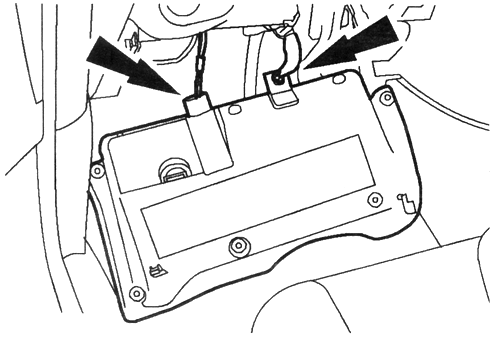

  Отсоедините нижнюю секцию от панели приборов (рис. 5.40). Снимите нижнюю секцию панели приборов (рис. 5.41).

Рис. 5.40. Отсоединение нижней секции от панели приборов

Рис. 5.41. Снятие нижней секции от панели приборов

  Рассоедините штекерный разъем канала передачи данных (DLC).

  Рассоедините штекерный разъем лампы освещения выемки для ног (при наличии).

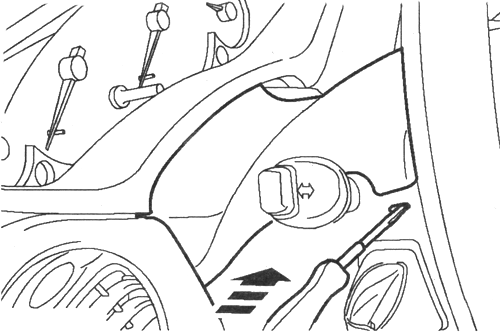

  Снимите верхний кожух рулевой колонки (рис. 5.42).

Рис. 5.42. Снятие верхнего кожуха рулевой колонки

  Используя отвертку с тонким наконечником, освободите два зажима (по одному с каждой стороны).

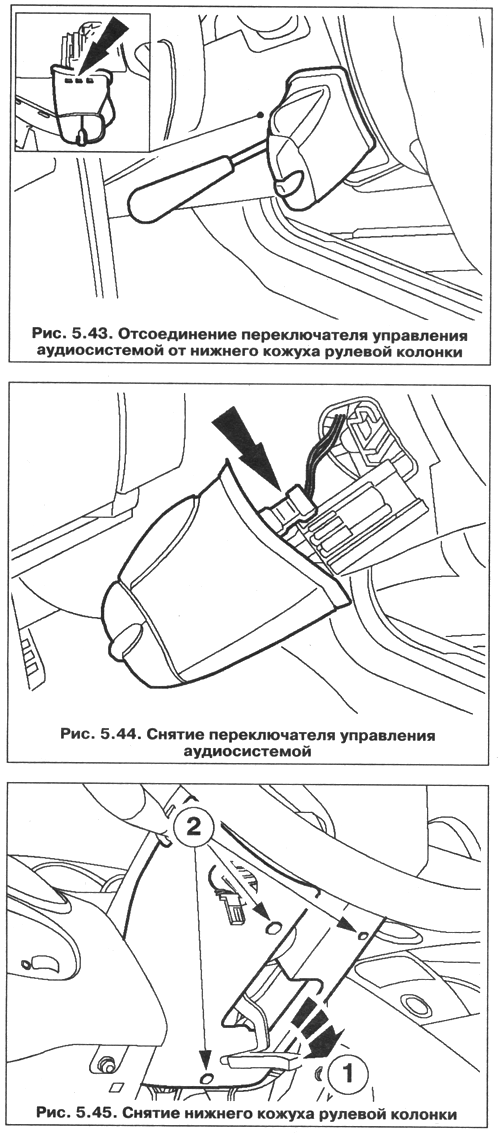

  Отсоедините переключатель управления аудиосистемой от нижнего кожуха рулевой колонки (при наличии) (рис. 5.43).

  Используя отвертку с тонким наконечником, освободите бло­кировочный элемент.

  Снимите переключатель управления аудиосистемой (при на­личии) (рис. 5.44).

  Рассоедините штекерный разъем.

  Снимите нижний кожух рулевой колонки (рис. 5.45).

1. Освободите блокировочный рычаг рулевой колонки.

2. Выверните винты.

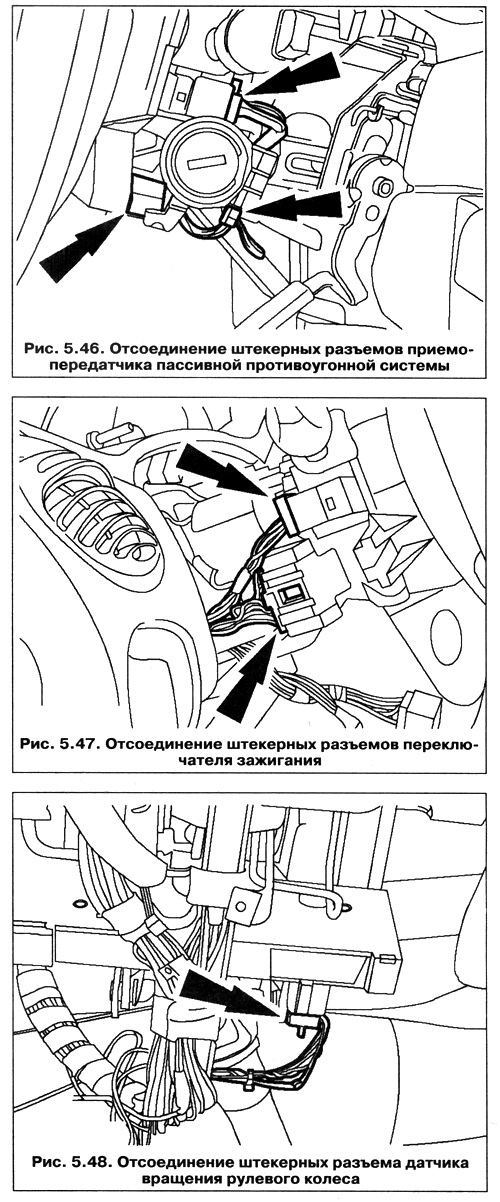

  Рассоедините штекерные разъемы приемопередатчика пас­сивной противоугонной системы автомобиля Ford Focus (PATS), переключателя очисти­телей/ омывателя, часовой пружины и системы управления ско­ростью (при наличии) (рис. 5.46).

  Рассоедините штекерные разъемы переключателя зажига­ния, указателей поворота и сигнализации светом фар (рис. 5.47).

  Автомобили с функцией поддержания устойчивости на курсе.

  Рассоедините штекерный разъем датчика вращения рулевого колеса (рис. 5.48).

  Отсоедините жгут электропроводки от рулевой колонки (рис. 5.49).

1. Высвободите стопорный штифт.

2. Отсоедините жгут электропроводки.

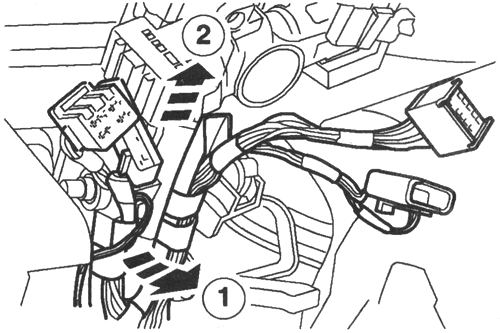

Рис. 5.49. Отсоединение жгута электропроводки от рулевой колонки

  Отсоедините вал рулевой колонки от рулевого механизма.

  Отбракуйте болт за его дальнейшей ненадобностью.

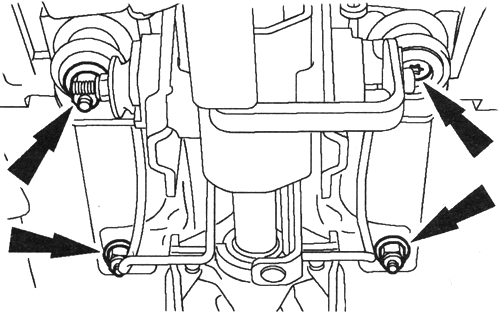

  Снимите рулевую колонку (рис. 5.50).

Рис. 5.50. Снятие рулевой колонки

  Установка

  При установке рулевой колонки следует использовать новые гайки. Неследование этому указанию может привести к травма­тическим последствиям.

  Установите рулевую колонку.

  Установите новый стяжной болт рулевой колонки. Неследование этим указаниям может привести к травматическим по­следствиям.

  Подсоедините вал рулевой колонки к рулевому механизму.

  Автомобили с функцией поддержания устойчивости на курсе.

ПРИМЕЧАНИЕ. В случае установки нового датчика вращения рулевого колесастопорный штифт датчика вращения рулевого колеса следует снять.Неследова­ние этому указанию может привести к травматическимпоследствиям.

  Снимите штифт.

  Подсоедините жгут электропроводки к рулевой колонке.

  Подсоедините жгут электропроводки.

  Установите установочный штифт.

  Автомобили с функцией поддержания устойчивости на курсе.

  Состыкуйте штекерный разъем датчика вращения рулевого колеса.

  Состыкуйте штекерные разъемы переключателя зажигания, указателей поворота и сигнализации светом фар.

  Состыкуйте штекерные разъемы приемопередатчика PATS, переключателя очистителей/ омывателя, часовой пружины и си­стемы управления скоростью (при наличии).

  Установите нижний кожух рулевой колонки.

  Вверните винты.

  Зафиксируйте рычаг блокировки рулевой колонки.

  Состыкуйте штекерный разъем переключателя управления аудиосистемой (при наличии).

  Установите переключатель управления аудиосистемой (при наличии).

  Установите верхний кожух рулевой колонки.

  Состыкуйте штекерные разъемы DLC и лампы освещения вы­емки для ног (при наличии).

  Подсоедините нижнюю секцию к панели приборов.

  Установите модуль подушки безопасности водителя.

  Автомобили с функцией поддержания устойчивости на курсе

ПРИМЕЧАНИЕ. Требуется изменить конфигурацию электронной функции поддержания устойчивости на курсе. Неследование этому указанию может приве­сти к травматическим последствиям.

  Используя WDS, настройте конфигурацию электронной функ­ции поддержания устойчивости на курсе.
