Наружные органы управления КПП Ford Focus
Механическая коробка передач iB5 в автомобиле Ford Focus оснащается тросовым механизмом переключения передач.
Трос переключения передач отмечается белым цветом, трос выбора передач — черным.
Отсоединять тросы от коробки передач и рычага переключения передач следует, поворачивая обе секции опорного кольца против часовой стрелки.
Поскольку тросы переключения и выбора передач используют одну и ту же втулку, через которую они проходят через пол, их допускается заменять только попарно.
Механизм переключения передач регулируется с помощью сверла диаметром 3 мм, вставляемого в рычаг переключения передач, и с помощью троса выбора передач на коробке передач. Отрегулировать трос переключения передач невозможно.

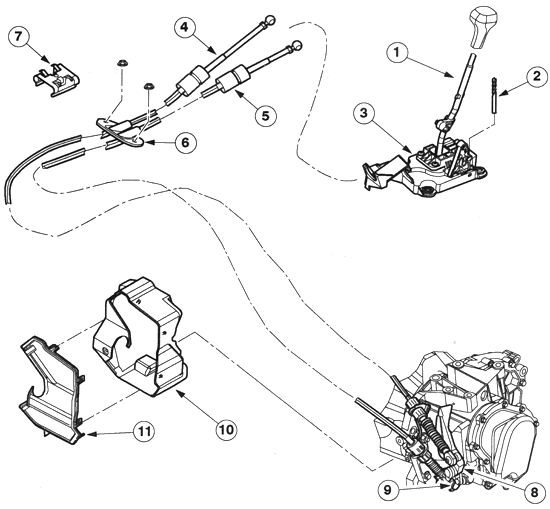

Рис. 3.142. Общий вид механизма переключения передач коробки IB5:
1 — рычаг переключения передач; 2 — сверло диаметром 3 мм; 3 — опорная пластина;
4 — трос переключения передач; 5 — трос выбора передач;
6 — втулка тросов переключения и выбора передач;
7 — зажим тросов переключения и выбора передач;
8 — рычаг переключения коробки передач;
9 — рычаг выбора коробки передач; 10 — кожух тросов переключения и выбора передач;
11 — крышка тросов переключения и выбора передач

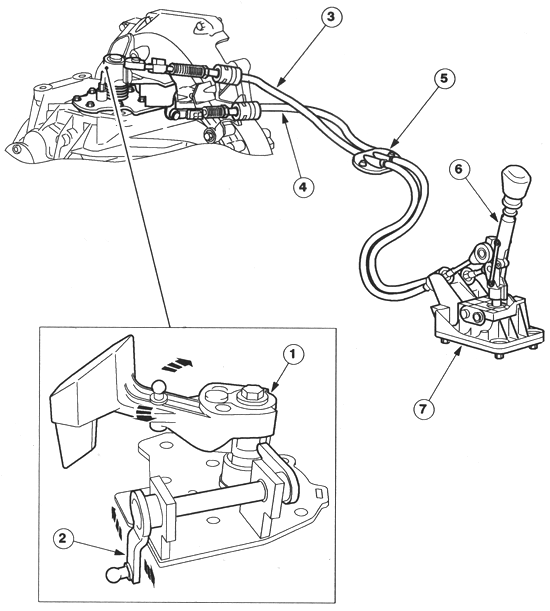

Рис. 3.143. Общий вид механизма переключения передач коробки МТХ-75:
1 — рычаг переключения на коробке передач; 2 — рычаг выбора на коробке передач;
3 — трос переключения передач (белый цвет); 4 — трос выбора передач;
5 — втулка — трос рычага переключения передач; 6 — рычаг переключения передач;
7 — рычаги переключения передач/ тросы переключения передач

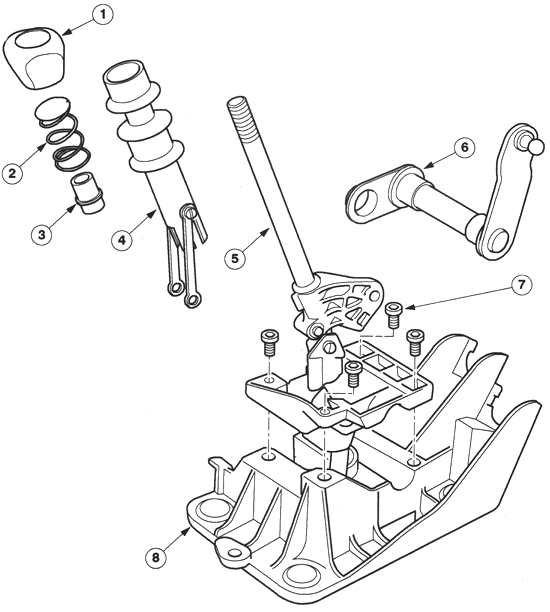

Рис. 3.144. Селектор:
1 — кнопка рычага переключения передач; 2 — пружина сжатия; 3 — демпфер;
4 — стопорное кольцо передачи заднего хода;
5 — рычаг переключения передач с нижним корпусом штока переключения передач;
6 — рычаг выбора; 7 — самонарезающий винт;
8 — нижний корпус штока переключения передач
