Fiat Abarth (2018 year). Manual - part 3

Cargo Area Lights

There is also a courtesy light located in the rear cargo area.
Whenever the rear lift gate is opened, the light will turn on
and then turn off when the lift gate is closed.

WIPERS AND WASHERS

The windshield wiper/washer lever is located on the right
side of the steering column.

NOTE:

The windshield wipers/washers will only operate

with the ignition in the ON/RUN position.

Front Windshield Wiper Operation

There are four different modes of operation for the front
windshield wipers. The windshield wiper lever can be
raised or lowered to access these modes:

Low Speed

Push the lever downward to the second detent. The wipers
will operate at low speed.

High Speed

Push the lever downward to the third detent. The wipers
will operate at high speed.

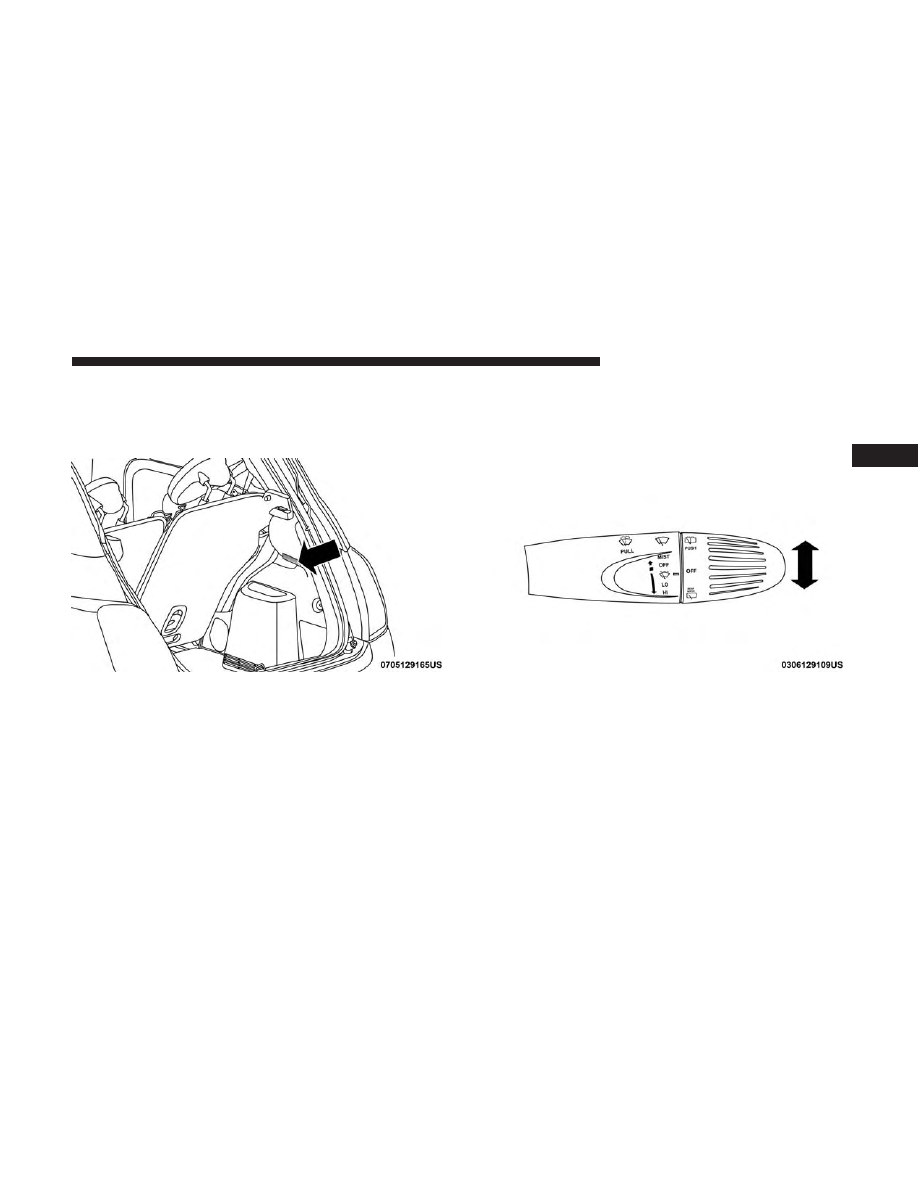

Cargo Light Location

Windshield Wiper Operation

3

GETTING TO KNOW YOUR VEHICLE

41

Windshield Wiper Off

This is the normal position of the wiper lever.

Intermittent Wiper Operation

Push the lever downward to the first detent. The wipers
will operate intermittently.

NOTE:

The Intermittent function only has one detent, but

wiper delay will vary with changes in vehicle speed. As
vehicle speed increases, the delay time will decrease.

Front Windshield Washer Operation

Pull the windshield wiper/washer lever toward the steer-
ing wheel to activate the washers. The wipers will activate
automatically for three cycles after the lever is released.

CAUTION!

• Turn the windshield wipers off when driving

through an automatic car wash. Damage to the wind-
shield wipers may result if the wiper control is left in
any position other than off.

(Continued)

CAUTION! (Continued)

• In cold weather, always turn off the wiper switch and

allow the wipers to return to the park position before
turning off the engine. If the wiper switch is left on
and the wipers freeze to the windshield, damage to
the wiper motor may occur when the vehicle is
restarted.

• Always remove any buildup of snow that prevents

the windshield wiper blades from returning to the
off position. If the windshield wiper control is
turned off and the blades cannot return to the off
position, damage to the wiper motor may occur.

Manual High Speed/Mist

Push the lever upward from the off position. The wipers
will operate at high speed to clear off road mist or spray
from a passing vehicle. This operation will continue until
the lever is released. When the lever is released, the wipers
will return to the off position and automatically shut off.

42

GETTING TO KNOW YOUR VEHICLE

Rear Windshield Wiper

Rotate the end of the windshield wiper/washer lever
upward to the first detent past the intermittent settings for
intermittent wipe operation. With the front windshield
wiper active, rotate the end of the windshield wiper/
washer lever upward. The rear wiper will operate in the
same mode as the front windshield wipers, but at half the
frequency. When the transmission is shifted into REVERSE,
the rear wiper will automatically operate at low speed and
return to normal operation when the transmission is
shifted out of REVERSE.

NOTE:

The windshield wipers/washers will only operate

with the ignition in the ON/RUN position.

Rear Windshield Washer Operation

Push the windshield wiper/washer lever toward the in-
strument panel to activate the rear washer. Push and hold
the lever for more than a half second and the wipers will
activate automatically for three cycles after the lever is
released.

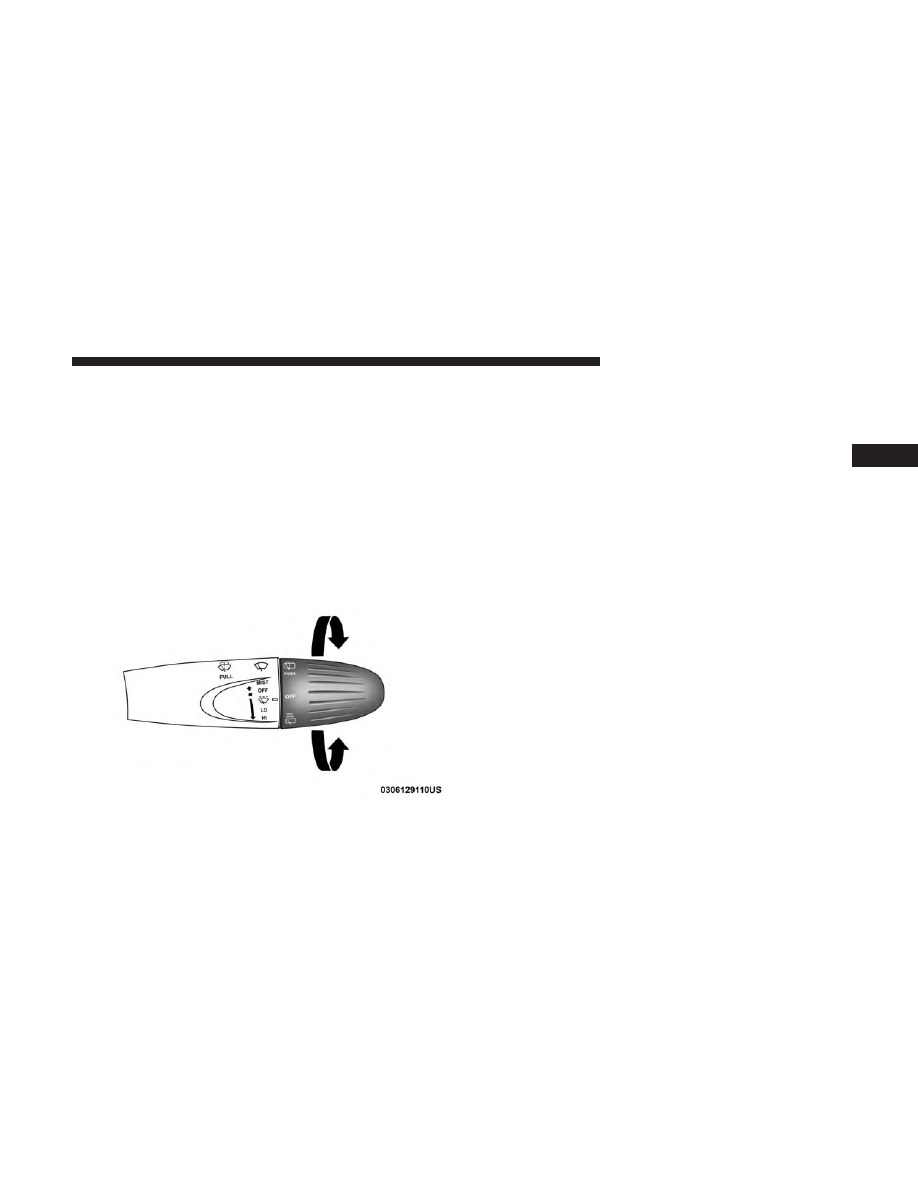

Rear Wiper Operation

3

GETTING TO KNOW YOUR VEHICLE

43

CLIMATE CONTROLS

Manual Climate Control Overview

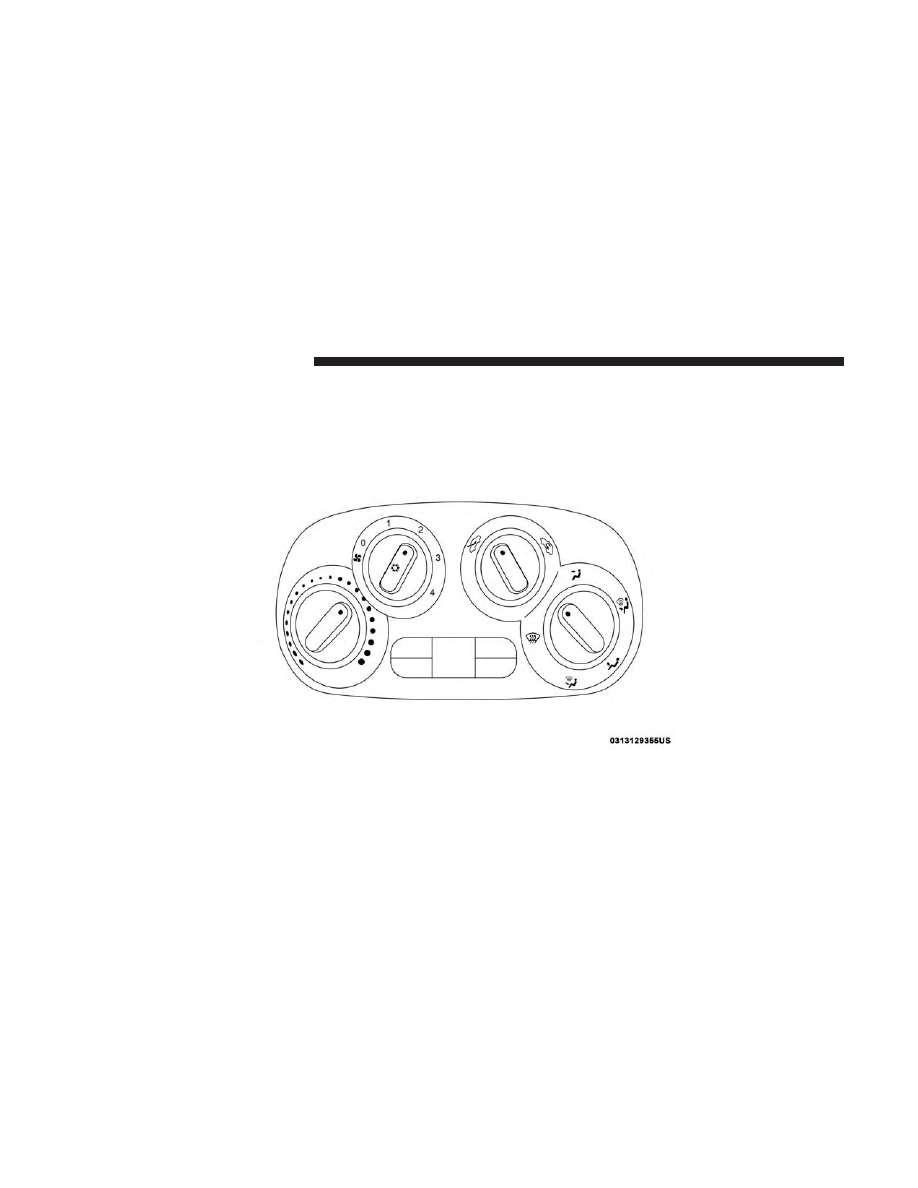

Manual Climate Control

44

GETTING TO KNOW YOUR VEHICLE

Manual Climate Control Descriptions

Icon

Description

A/C Button
Push the A/C button to engage the Air Conditioning (A/C). A LED will illuminate when the
A/C system is engaged.

Recirculation Setting
Rotate this control to change the system between recirculation mode and outside air mode. Re-
circulation can be used when outside conditions such as smoke, odors, dust, or high humidity
are present.

NOTE:

• Continuous use of the Recirculation mode may make the inside air stuffy and window fog-

ging may occur. Extended use of this mode is not recommended.

• The use of the Recirculation mode in cold or damp weather could cause windows to fog on

the inside because of moisture buildup inside the vehicle. Select the outside air position for
maximum defogging.

• Recirculation can be used in all modes except for Defrost.

• The A/C can be deselected manually without disturbing the mode control selection.
Temperature Control
Use this control to regulate the temperature of the air inside the interior cabin. Rotating the
knob counterclockwise, from top center into the blue area of the scale, indicates cooler tempera-
tures. Rotating the knob clockwise, into the red area, indicates warmer temperatures.

3

GETTING TO KNOW YOUR VEHICLE

45

Icon

Description

Blower Control
There are seven blower speeds. Use this control to regulate the amount of air forced through the
system in any mode you select. The blower speed increases as you move the control clockwise
from the OFF position.

NOTE:

Depending on the configuration, your vehicle may be equipped with four blower

speeds.

Modes Control:

Turn the knob clockwise or counterclockwise to change the airflow distribution mode. The airflow

distribution mode can be adjusted so air comes from the instrument panel outlets, floor outlets, defrost outlets and

demist outlets. The Mode settings are as follows:

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually
adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be
moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-
cated below the air vanes to shut off or adjust the amount of airflow from these outlets.

Bi-Level Mode

Bi-Level Mode
Air comes from the instrument panel outlets and floor outlets. A slight amount of air is directed
through the defrost and side window demister outlets.

NOTE:
Bi-Level mode is designed under comfort conditions to provide cooler air out of the panel out-
lets and warmer air from the floor outlets.

46

GETTING TO KNOW YOUR VEHICLE

Icon

Description

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side
window demister outlets.

Mix Mode

Mix Mode
Air is directed through the floor, defrost, and side window demister outlets. This setting works
best in cold or snowy conditions that require extra heat to the windshield. This setting is good
for maintaining comfort while reducing moisture on the windshield.

Front Defrost

Mode

Front Defrost Mode
Turn the knob clockwise to change the current airflow setting to Defrost mode. Air comes from
the windshield and side window demist outlets. When the defrost button is selected, the blower
level increases. Use Defrost mode with maximum temperature settings for best windshield and
side window defrosting and defogging.

Rear Defrost

Button

Rear Defrost Button
Push and release the Rear Defrost Control button to turn on the rear window defroster and the
heated outside mirrors (if equipped). An indicator illuminates when the rear window defroster
is on. The rear window defroster automatically turns off after a short period of time.

3

GETTING TO KNOW YOUR VEHICLE

47

Automatic Temperature Control Overview

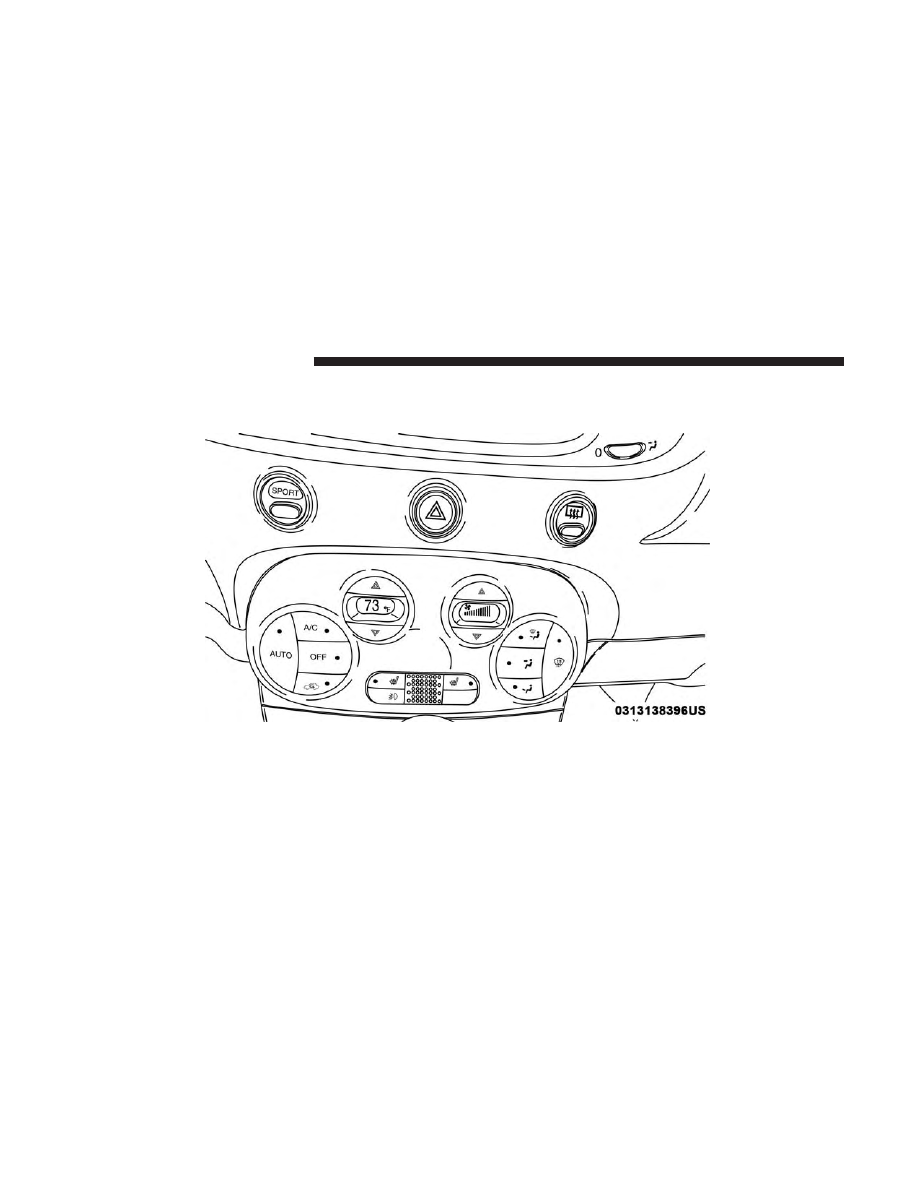

Automatic Temperature Controls

48

GETTING TO KNOW YOUR VEHICLE

Control Descriptions

Icon

Description

A/C Button
Push and release to change the current setting, the indicator illuminates when A/C is ON. Per-
forming this function again will cause the A/C operation to switch into manual mode and the
A/C indicator will turn off.
Recirculation Button
Push and release this button to change the system between recirculation mode and outside air
mode. Recirculation can be used when outside conditions such as smoke, odors, dust, or high
humidity are present.

NOTE:

• Continuous use of the Recirculation mode may make the inside air stuffy and window fog-

ging may occur. Extended use of this mode is not recommended.

• The use of the Recirculation mode in cold or damp weather could cause windows to fog on

the inside, because of moisture buildup inside the vehicle. Select the outside air position for
maximum defogging.

• Recirculation can be used in all modes except for Defrost.

• The A/C can be deselected manually without disturbing the mode control selection.
AUTO Button
Automatically controls the interior cabin temperature by adjusting airflow distribution and
amount. Performing this function will cause the system to switch between manual mode and
automatic modes. Refer to “Automatic Operation” in this section for more information.

3

GETTING TO KNOW YOUR VEHICLE

49

Icon

Description

Front Defrost Button
Push and release to change the current airflow setting to Defrost mode. The indicator illumi-
nates when this feature is ON. Air comes from the windshield and side window demist outlets.
When the defrost button is selected, the blower level will increase. Use Defrost mode with maxi-
mum temperature settings for best windshield and side window defrosting and defogging. Per-
forming this function will cause the ATC to switch into manual mode. If the front defrost mode
is turned off then the climate system returns the previous setting.

Rear Defrost

Button

Rear Defrost Button
Push and release the Rear Defrost Control button to turn on the rear window defroster and the
heated outside mirrors (if equipped). An indicator illuminates when the rear window defroster
is on. The rear window defroster automatically turns off after a short period of time.

Blower Control Up And Down Buttons
Provides the occupants with blower control. Push the UP button to increase blower speed. Push
the DOWN button to decrease blower speed.

50

GETTING TO KNOW YOUR VEHICLE

Icon

Description

Modes Control:

Push the button in the center of the knob to change the airflow distribution mode. The airflow distri-

bution mode can be adjusted so air comes from the instrument panel outlets, floor outlets, defrost outlets and demist

outlets. The Mode settings are as follows:

Panel Mode

Panel Mode
Air comes from the outlets in the instrument panel. Each of these outlets can be individually
adjusted to direct the flow of air. The air vanes of the center outlets and outboard outlets can be
moved up and down or side to side to regulate airflow direction. There is a shut off wheel lo-
cated below the air vanes to shut off or adjust the amount of airflow from these outlets.

Floor Mode

Floor Mode
Air comes from the floor outlets. A slight amount of air is directed through the defrost and side
window demister outlets.

Bi-Level Mode

Bi-Level Mode
Air comes from the instrument panel outlets and floor outlets. A slight amount of air is directed
through the defrost and side window demister outlets. To access this mode, press both the Panel
and Floor Mode buttons.

NOTE:
Bi-Level mode is designed under comfort conditions to provide cooler air out of the panel out-
lets and warmer air from the floor outlets.

3

GETTING TO KNOW YOUR VEHICLE

51

Icon

Description

Mix Mode

Mix Mode
Air is directed through the floor, defrost, and side window demister outlets. This setting works
best in cold or snowy conditions that require extra heat to the windshield. This setting is good
for maintaining comfort while reducing moisture on the windshield.

Climate Control Off Button
Push and release this button to turn the Climate Control on/off.

Temperature Up And Down Button
Provides the occupants with temperature control. Push the Up button for warmer temperature
settings. Push the Down button for cooler temperature settings.

Climate Control Functions

A/C (Air Conditioning)

The Air Conditioning (A/C) button allows the operator to
manually activate or deactivate the air conditioning sys-
tem. When the air conditioning system is turned on, cool

dehumidified air will flow through the outlets into the
cabin. For improved fuel economy, push the A/C button to
turn off the air conditioning and manually adjust the
blower and airflow mode settings. Also, make sure to select
only Panel, Bi-Level or Floor modes.

52

GETTING TO KNOW YOUR VEHICLE

NOTE:
• If fog or mist appears on the windshield or side glass,

select Defrost mode and increase blower speed if
needed.

• If your air conditioning performance seems lower than

expected, check the front of the A/C condenser (located
in front of the radiator), for an accumulation of dirt or
insects. Clean with a gentle water spray from the front of
the radiator and through the condenser.

Recirculation

When outside air contains smoke, odors, or high humidity,
or if rapid cooling is desired, you may wish to recirculate
interior air by pushing the Recirculation control button.
The recirculation indicator will illuminate when this button
is selected. Push the button a second time to turn off the
Recirculation mode and allow outside air into the vehicle.

NOTE:

In cold weather, use of recirculation mode may lead

to excessive window fogging. The recirculation feature
may be unavailable (button on the touchscreen greyed out)
if conditions exist that could create fogging on the inside of
the windshield. On systems with Manual Climate Controls,
the Recirculation mode is not allowed in Defrost mode to
improve window clearing operation. Recirculation will be

disabled automatically if this mode is selected. Attempting
to use Recirculation while in this mode will cause the LED
light in the control button to blink and then turn off.

Automatic Temperature Control (ATC) — If
Equipped

Automatic Operation

1. Push the AUTO button on the faceplate.

2. Next, adjust the temperature you would like the system

to maintain by adjusting the temperature control but-
tons. Once the desired temperature is displayed, the
system achieves and automatically maintains that com-
fort level.

3. When the system is set up for your comfort level, it is

not necessary to change the settings. You experience the
greatest efficiency by simply allowing the system to
function automatically.

3

GETTING TO KNOW YOUR VEHICLE

53

NOTE:
• It is not necessary to move the temperature settings for

cold or hot vehicles. The system automatically adjusts
the temperature, mode, and blower speed to provide
comfort as quickly as possible.

• The temperature can be displayed in U.S. or Metric units

by selecting the US/Metric customer-programmable fea-
ture.

To provide you with maximum comfort in the Automatic
mode during cold start-ups, the blower fan remains on low
until the engine warms up. The blower increases in speed
and transition into Auto mode.

Manual Operation Override

This system offers a full complement of manual override
features. The AUTO symbol in the front ATC display will
be turned off when the system is being used in the manual
mode.

NOTE:

The system will not automatically sense the pres-

ence of fog, mist or ice on the windshield. Defrost mode
must be manually selected to clear the windshield and side
glass.

Operating Tips

NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather conditions.

Summer Operation

The engine cooling system must be protected with a
high-quality antifreeze coolant to provide proper corrosion
protection and to protect against engine overheating. OAT
coolant (conforming to MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster perfor-
mance, make sure the engine cooling system is functioning
properly and the proper amount, type, and concentration
of coolant is used. Use of the Air Recirculation mode
during Winter months is not recommended, because it may
cause window fogging.

Vacation/Storage

Before you store your vehicle, or keep it out of service (i.e.,
vacation) for two weeks or more, run the air conditioning
system at idle for about five minutes, in fresh air with the
blower setting on high. This will ensure adequate system
lubrication to minimize the possibility of compressor dam-
age when the system is started again.

54

GETTING TO KNOW YOUR VEHICLE

Window Fogging

Vehicle windows tend to fog on the inside in mild, rainy
and/or humid weather. To clear the windows, select De-
frost or Mix mode and increase the front blower speed. Do
not use the Recirculation mode without A/C for long
periods, as fogging may occur.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear win-

dow. Do not use abrasive window cleaners on the
interior surface of the window. Use a soft cloth and a
mild washing solution, wiping parallel to the heat-
ing elements. Labels can be peeled off after soaking
with warm water.

(Continued)

CAUTION! (Continued)

• Do not use scrapers, sharp instruments, or abrasive

window cleaners on the interior surface of the win-
dow.

• Keep all objects a safe distance from the window.

Outside Air Intake

Make sure the air intake, located directly in front of the
windshield, is free of obstructions such as leaves. Leaves
collected in the air intake may reduce airflow, and if they
enter the plenum, they could plug the water drains. In
winter months, make sure the air intake is clear of ice,
slush, and snow.

A/C Air Filter

The climate control system filters out dust and pollen from
the air. Contact an authorized dealer to service your A/C
air filter, and to have it replaced when needed.

3

GETTING TO KNOW YOUR VEHICLE

55

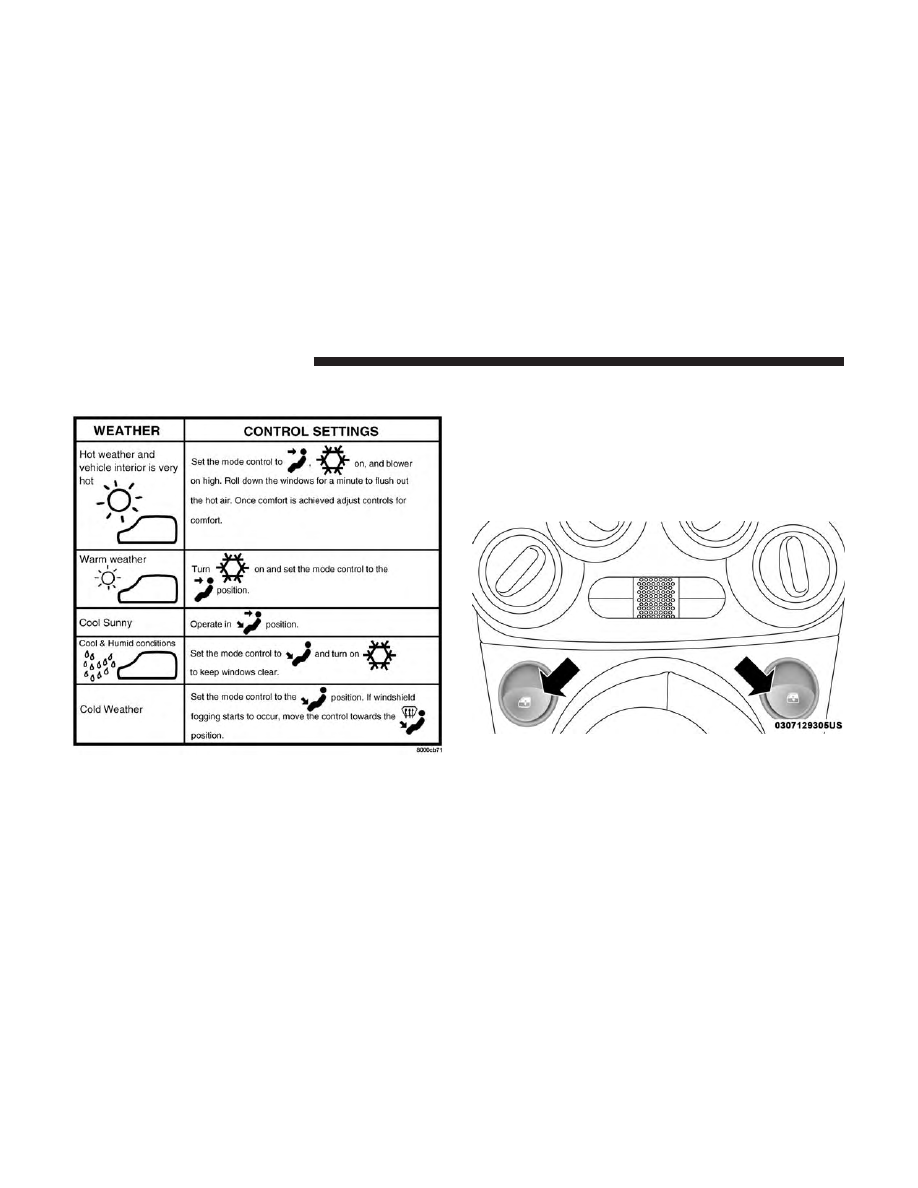

Operating Tips Chart

WINDOWS

Power Window Controls

The power window controls are located on the shifter
bezel, below the climate controls, which operate the driver
and passenger door windows. The window controls will
operate when the ignition switch is in the MAR (ACC/
ON/RUN) position.

Power Window Switches

56

GETTING TO KNOW YOUR VEHICLE
