WARNING!

Never leave children unattended in a vehicle, and do
not let children play with power windows. Do not
leave the key fob in or near the vehicle, or in a location
accessible to children. Occupants, particularly unat-
tended children, can become entrapped by the win-
dows while operating the power window switches.
Such entrapment may result in serious injury or death.

Auto-Down

The window switches have an Auto-Down feature. Push
the window switch for approximately one second, release,
and the window will go down automatically. To cancel the
Auto-Down movement, operate the switch in either the up
or down direction and release the switch. To open the
window part way, pull the window switch briefly, and
release the switch when the window is in the desired
position.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or

partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located in the overhead
console.

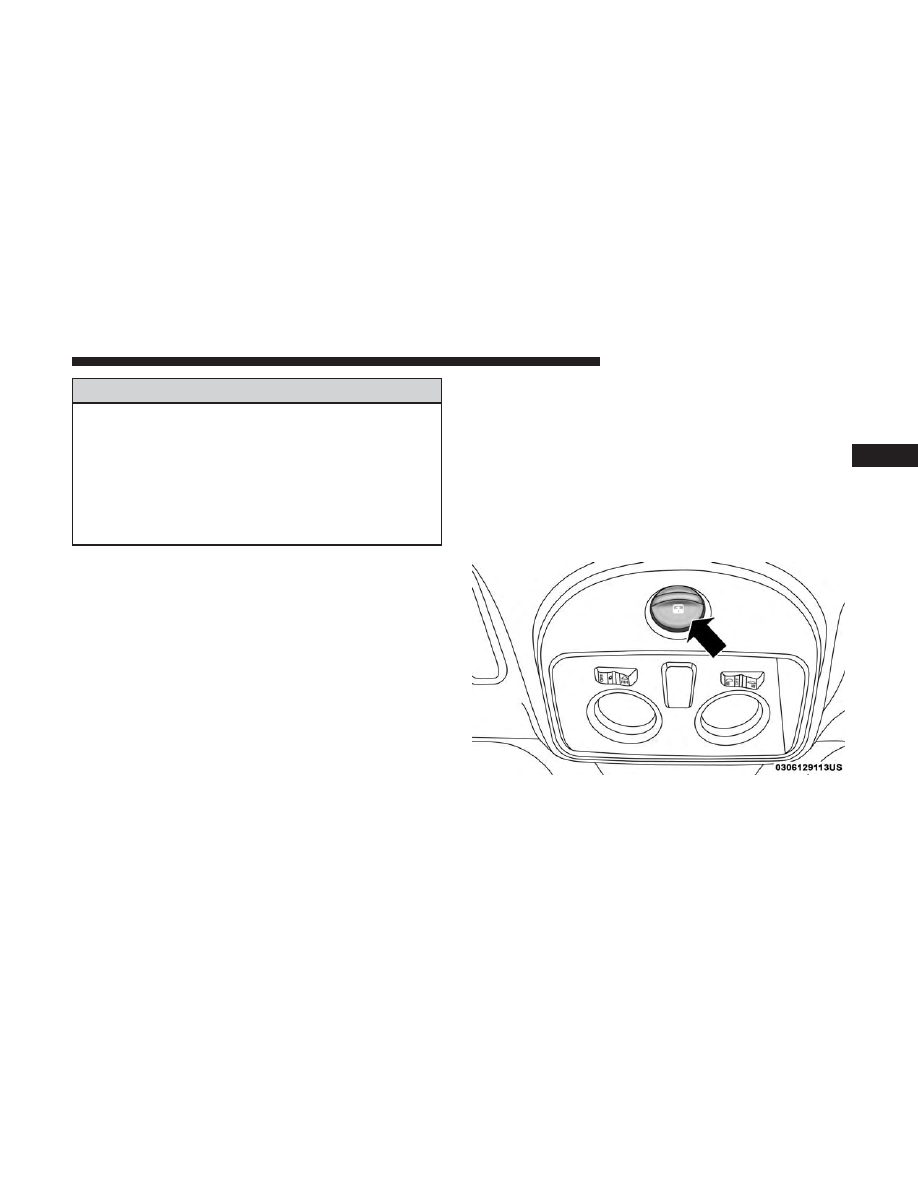

Power Sunroof Switch

3

GETTING TO KNOW YOUR VEHICLE

57

WARNING!

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Never leave the key
fob in or near the vehicle or in a location accessible to
children. Occupants, particularly unattended chil-
dren, can become entrapped by the power sunroof
while operating the power sunroof switch. Such
entrapment may result in serious injury or death.

• In a collision, there is greater risk of being thrown

from a vehicle with an open sunroof. You could also
be seriously injured or killed. Always fasten your
seat belt properly and make sure all passengers are
properly secured too.

• Do not allow small children to operate the sunroof.

Never allow your fingers, other body parts, or any
object to project through the sunroof opening. Injury
may result.

To Open

Push and hold the power sunroof switch rearward for
approximately one second and the sunroof will stop at the
vented position. Push the switch a second time and hold
for approximately one second and release, the sunroof will

open fully, then stop automatically. This is called “Express
Open”. During Express Open operation, any movement of
the sunroof switch will stop the sunroof.

To Close

With the sunroof in the full open position, pull the power
sunroof button and hold it for approximately one second,
the sunroof will return to the vented position. Pull the
switch a second time and hold for approximately one
second to completely close the sunroof.

Wind Buffeting

Wind buffeting can be described as the perception of
pressure on the ears or a helicopter-type sound in the ears.
Your vehicle may exhibit wind buffeting with the windows
down, or the sunroof (if equipped) in certain open or
partially open positions. This is a normal occurrence and
can be minimized. If the buffeting occurs with the rear
windows open, open the front and rear windows together
to minimize the buffeting. If the buffeting occurs with the
sunroof open, adjust the sunroof opening to minimize the
buffeting or open any window.

58

GETTING TO KNOW YOUR VEHICLE

Sun Shade — If Equipped

For vehicles equipped with either a power sunroof or a
fixed glass roof, there is a sun shade that can be open or
closed. To open the sun shade, push the tab and move the
shade to a full open position.

Pinch Protect Feature

This feature will detect an obstruction in the opening of the
sunroof during Express Close operation. If an obstruction
in the path of the sunroof is detected, the sunroof will
automatically retract. Remove the obstruction if this oc-
curs. Next, push the switch forward and release to Express
Close.

Emergency Operation

In case of electrical failure, the sunroof can be operated
with the hex wrench that is located in the glove compart-
ment. There is a plug located in the rear of the sunroof
opening at the center of the vehicle. Removing the plug
reveals a hex opening in the motor assembly of the sunroof.
Insert the hex wrench and turn, moving the sunroof to the
desired location.

Manual Sun Shade

3

GETTING TO KNOW YOUR VEHICLE

59

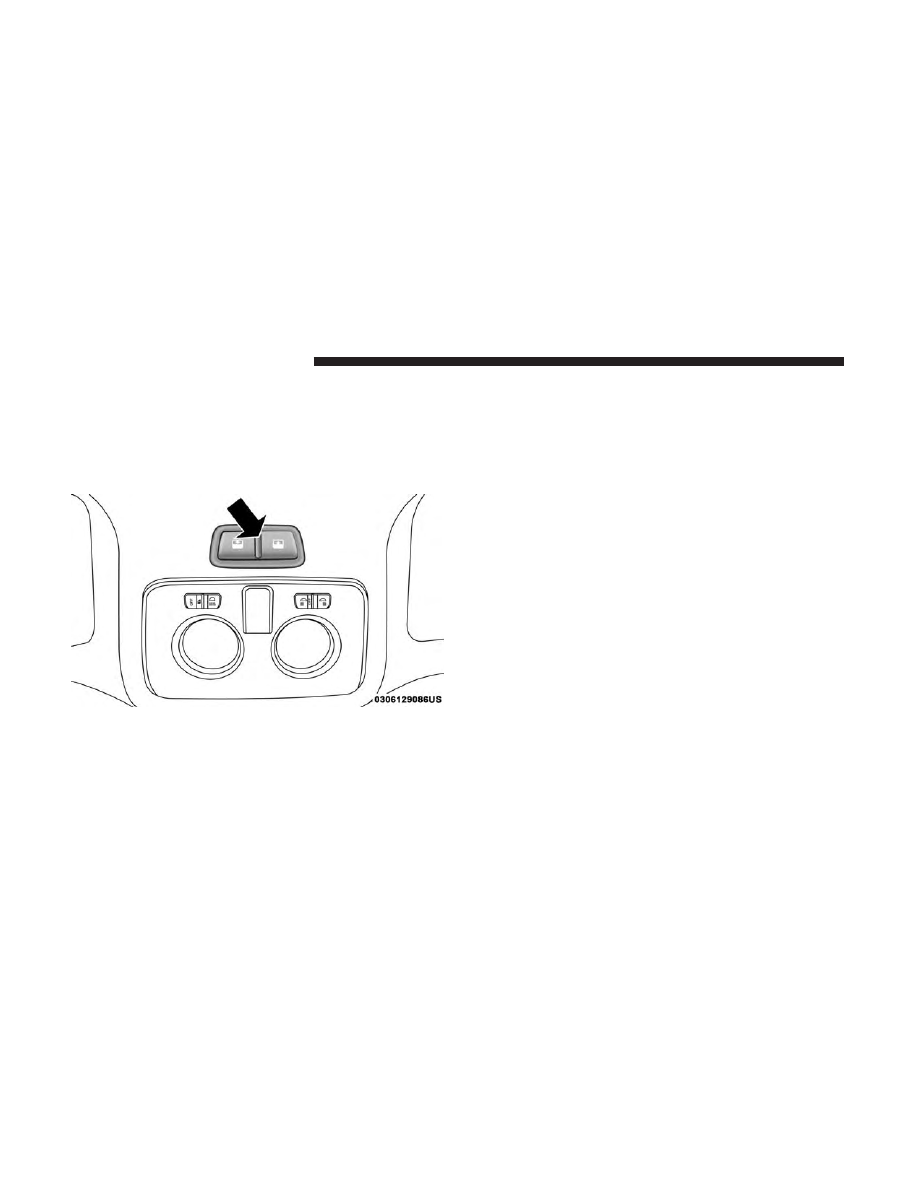

POWER CONVERTIBLE TOP — IF EQUIPPED

On vehicles equipped with a power convertible top, the
power convertible top switch is located on the overhead
console. The switch contains two buttons. The passenger
side button is used to open the power top, and the driver
side button is used to close the power top.

NOTE:
• The power top buttons will operate when the ignition

switch is turned to the MAR (ACC/ON/RUN) position.

• The power top can be remotely operated with the key

fob. Refer to “Opening Power Top Remote Function” in
“Getting To Know Your Vehicle” for more information.

• The soft top cannot be lowered in temperatures lower

than –22°F (-30°C) but it can be closed at temperatures as
low as –4° F (-20°C).

• The highest temperature that the convertible top is

operational is at 176°F (80°C).

Lowering The Power Top

Auto Open

Push the top open button approximately one second for the
three-quarter open/spoiler position. Push the top open
button for approximately one second a second time to fully
open the convertible top.

Manual Open

For manual open, push and hold the open button until
desired roof position or until spoiler position.

Power Convertible Top Switch

60

GETTING TO KNOW YOUR VEHICLE

NOTE:
• Vertical movement only operates in auto open/close

mode.

• If you are traveling at speeds above 50 mph (80 km/h)

and wish to open the top, it will open to only three-
quarter of the way.

Raising The Power Top

Auto Close

From the convertible top fully open position, push the top
close button for approximately one second for the three-
quarter open/spoiler position. Push the top close button
for approximately one second a second time for the one-
quarter open position. Push and hold close button to fully
close convertible top.

Manual Close

For manual close, push and hold the close button until
desired position until one-quarter open position. Push and
hold again for full close position.

NOTE:
• If the top is three-quarter of the way open, you can close

the top if vehicle speeds are above 50 mph (80 km/h).

• If the top is fully open and the vehicle is traveling at

50 mph (80 km/h) or above, it will not allow you to close
the top.

NOTE:

Rail lubrication is recommended every 2,000 cycles,

or if scratching noises due to dust are present. Refer to
“Fluids And Lubricants” in “Technical Specifications” for
information.

WARNING!

The convertible top does not provide the structural
protection that a reinforced metal roof does and the
fabric top cannot be expected to prevent the ejection of
the occupants in a collision. Therefore, it is important
that all occupants wear their seat belts at all times.
Death or serious injuries could occur if you are ejected
from the vehicle during a collision.

3

GETTING TO KNOW YOUR VEHICLE

61

CAUTION!

Failure to follow these cautions may cause interior
water damage, stains or mildew on the top material:

• Avoid high-pressure car washes, as they can damage

the top material. Also, increased water pressure may
force water past the weather strips.

• Remove any standing water from the top and dry the

surface before opening it. Operating the top, opening
a door or lowering a window while the top is wet
may allow water to drip into the vehicle’s interior.

• Use care when washing the vehicle, water pressure

directed at the weather strip seals may cause water to
leak into the vehicle’s interior.

Power Convertible Top Relearn Procedure

If your power convertible top does not operate in the Auto
Opening/Closing mode (automatically opening/closing to
the one-quarter open and three-quarter open comfort
stops), or if the remote keyless power top function is
inoperable, or if the trunk lid does not open - the following
relearn procedure may be necessary.

1. Confirm that the door/trunk lid are closed.

2. Begin with the top in the fully closed position (using

manual mode).

3. Hold the open button to move the top to the fully open

position.

4. Continue to hold the open button for an additional three

seconds.

5. Release the open button.

6. Hold the closed button to move the top to the fully

closed position.

7. Continue to hold the closed button until the top begins

to cycle fully open, then release the closed button.

At the end of step 7 the top will automatically cycle to the
fully open position, and then close to the one-quarter open
position.

This will confirm that the relearn procedure was success-
ful.

Auto open/close will now be functional, as well as trunk
lid operation, and remote keyless power top function.

NOTE: DO NOT interrupt this activity.

If the power convertible top does not relearn, repeat the
procedure a second time.

62

GETTING TO KNOW YOUR VEHICLE

Wind Stop

The Wind Stop installs in the backseat area of the vehicle.
The Wind Stop will not interfere with power top operation.
Therefore, it can remain installed when the top is up.

HOOD

Opening

To open the hood, two latches must be released.

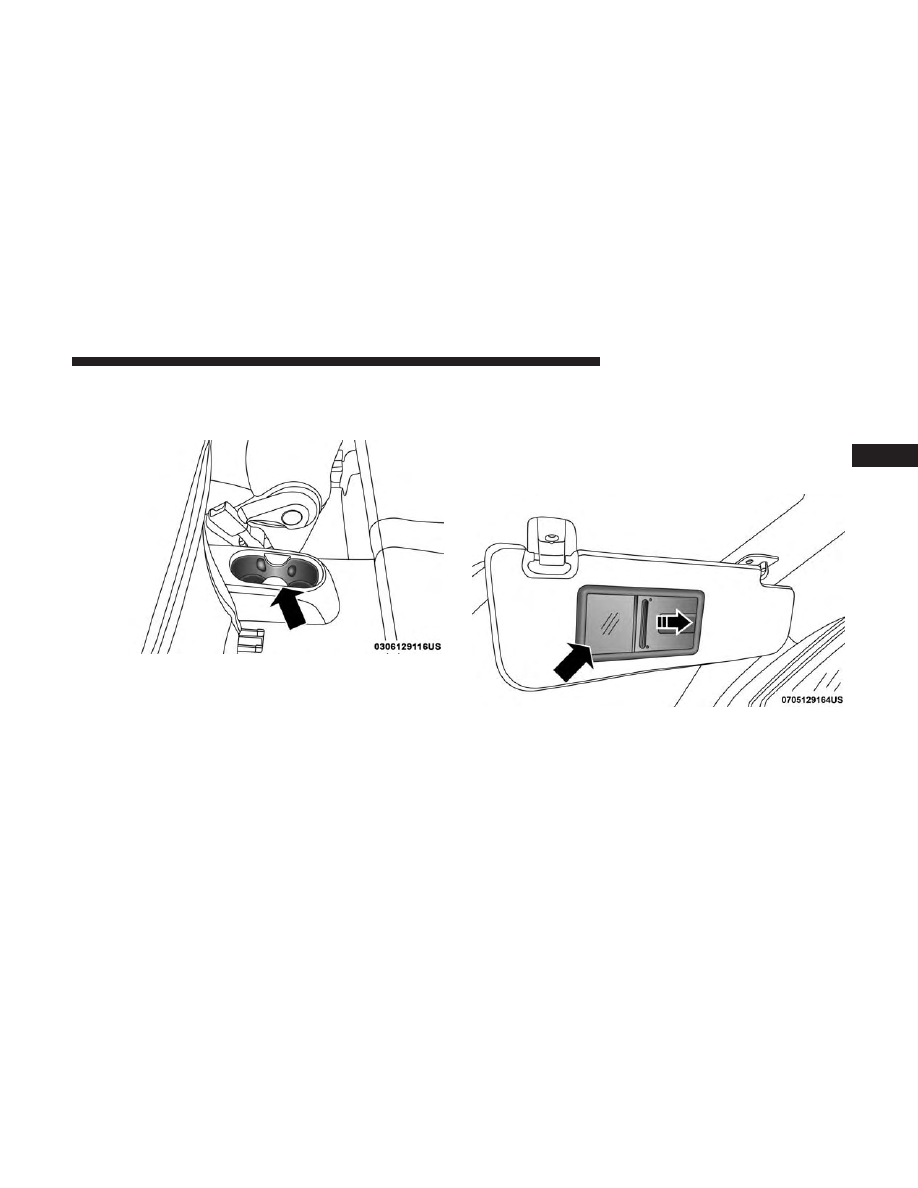

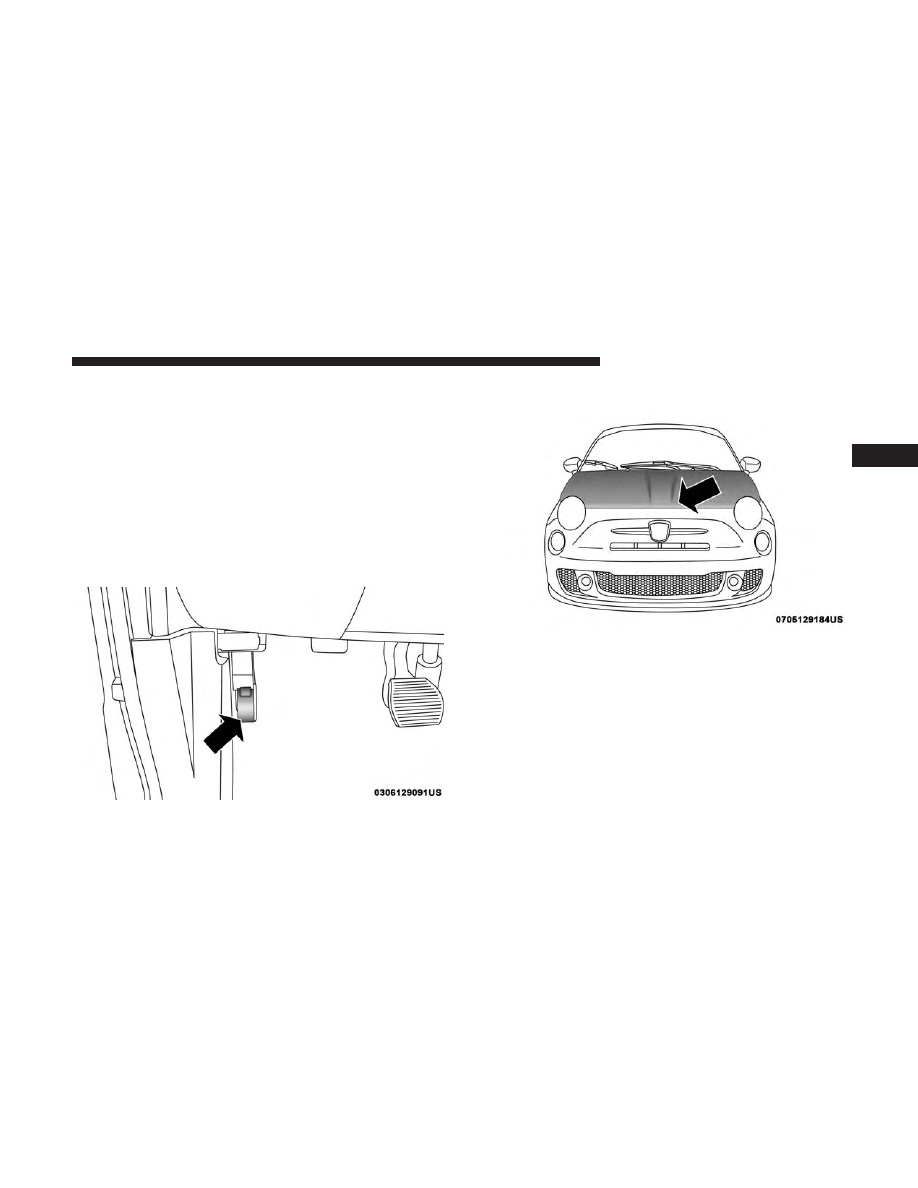

1. Pull the bottom of the RED hood release lever, located

on the left kick panel, rearward.

2. Rotate the safety catch under the front edge of the hood,

near the center, and raise the hood.

Hood Release Lever

Hood Safety Latch Location

3

GETTING TO KNOW YOUR VEHICLE

63

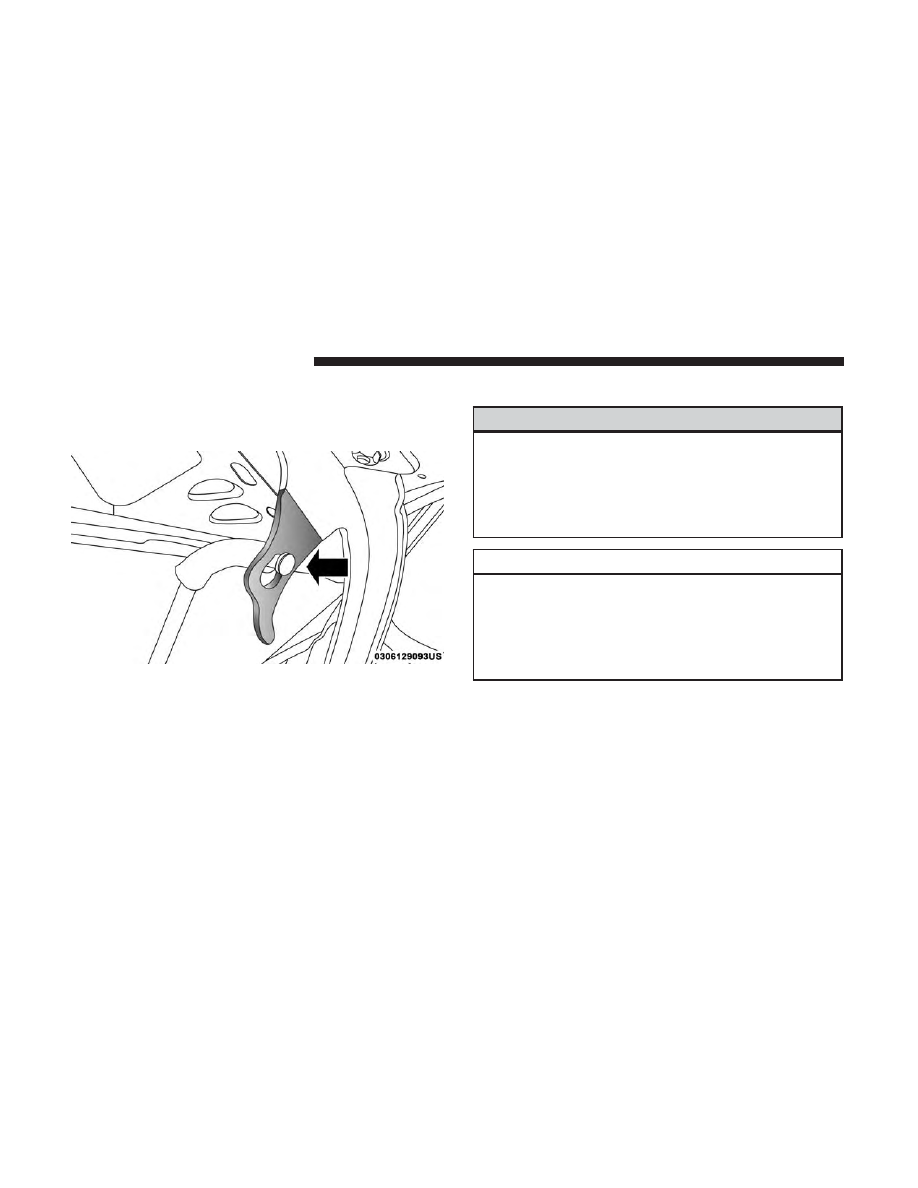

3. Lift the hood prop rod that clips to the right side (left

side when standing in front of the hood) of the engine
compartment. Place the hood prop rod in the hole of
hood hinge to secure the hood in the open position.

In hot climates, the prop rod may be hot. Pick up the prop
rod at the foam on the end of the prop rod.

Closing

WARNING!

Be sure the hood is fully latched before driving your
vehicle. If the hood is not fully latched, it could open
when the vehicle is in motion and block your vision.
Failure to follow this warning could result in serious
injury or death.

CAUTION!

To prevent possible damage, do not slam the hood to
close it. Lower hood to approximately 12 inches (30 cm)
and drop the hood to close. Make sure hood is fully
closed for both latches. Never drive vehicle unless
hood is fully closed, with both latches engaged.

Hood Prop Rod

64

GETTING TO KNOW YOUR VEHICLE

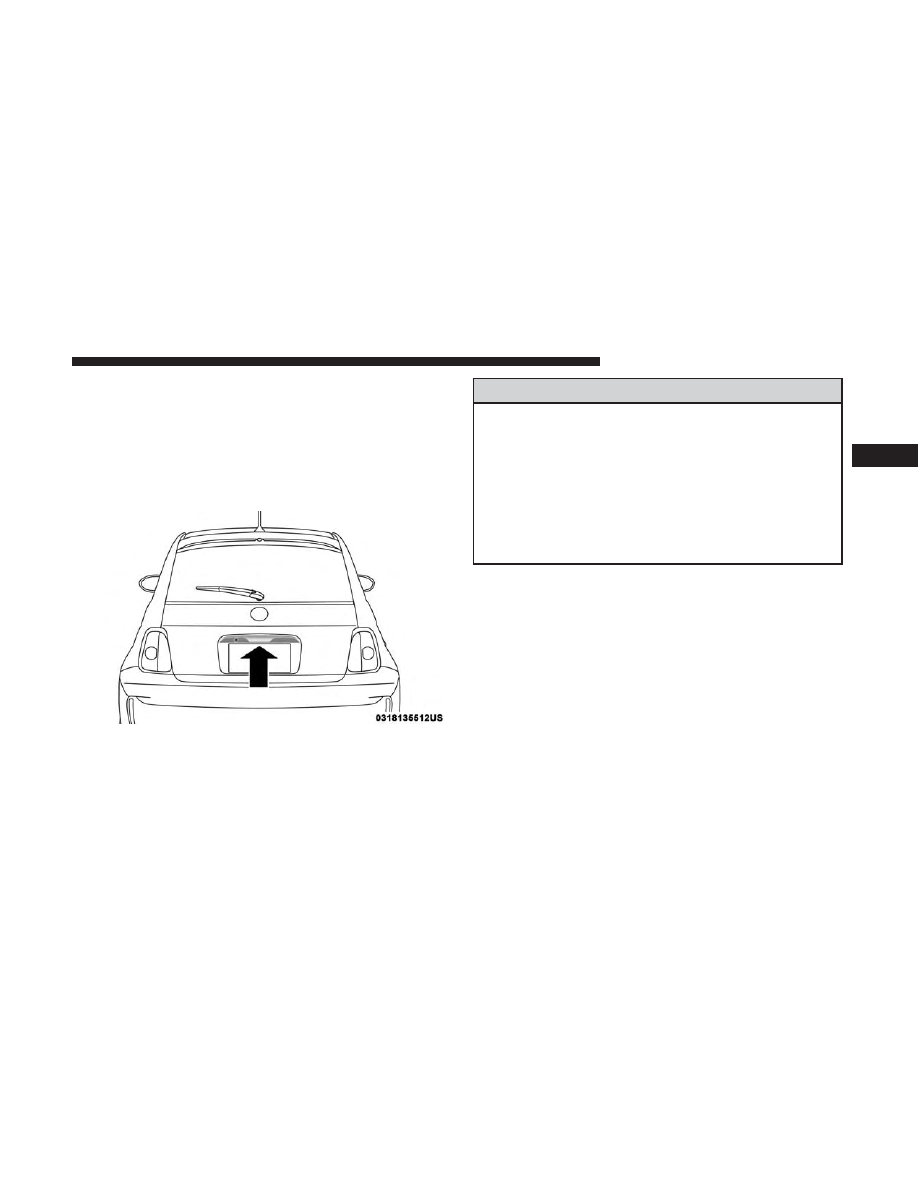

LIFTGATE

Opening

To unlock the liftgate, use the key fob or activate the power
door lock switches located on the driver door handle.

To open the liftgate, squeeze the liftgate release handle and
pull the liftgate open with one fluid motion.

WARNING!

• Driving with the liftgate open can allow poisonous

exhaust gases into your vehicle. You and your pas-
sengers could be injured by these fumes. Keep the
liftgate closed when you are operating the vehicle.

• If you are required to drive with the liftgate open,

make sure that all windows are closed, and the
climate control blower switch is set at high speed. Do
not use the recirculation mode.

NOTE:

Gas props support the liftgate in the open position.

However, because the gas pressure drops with tempera-
ture, it may be necessary to assist the props when opening
the liftgate in cold weather.

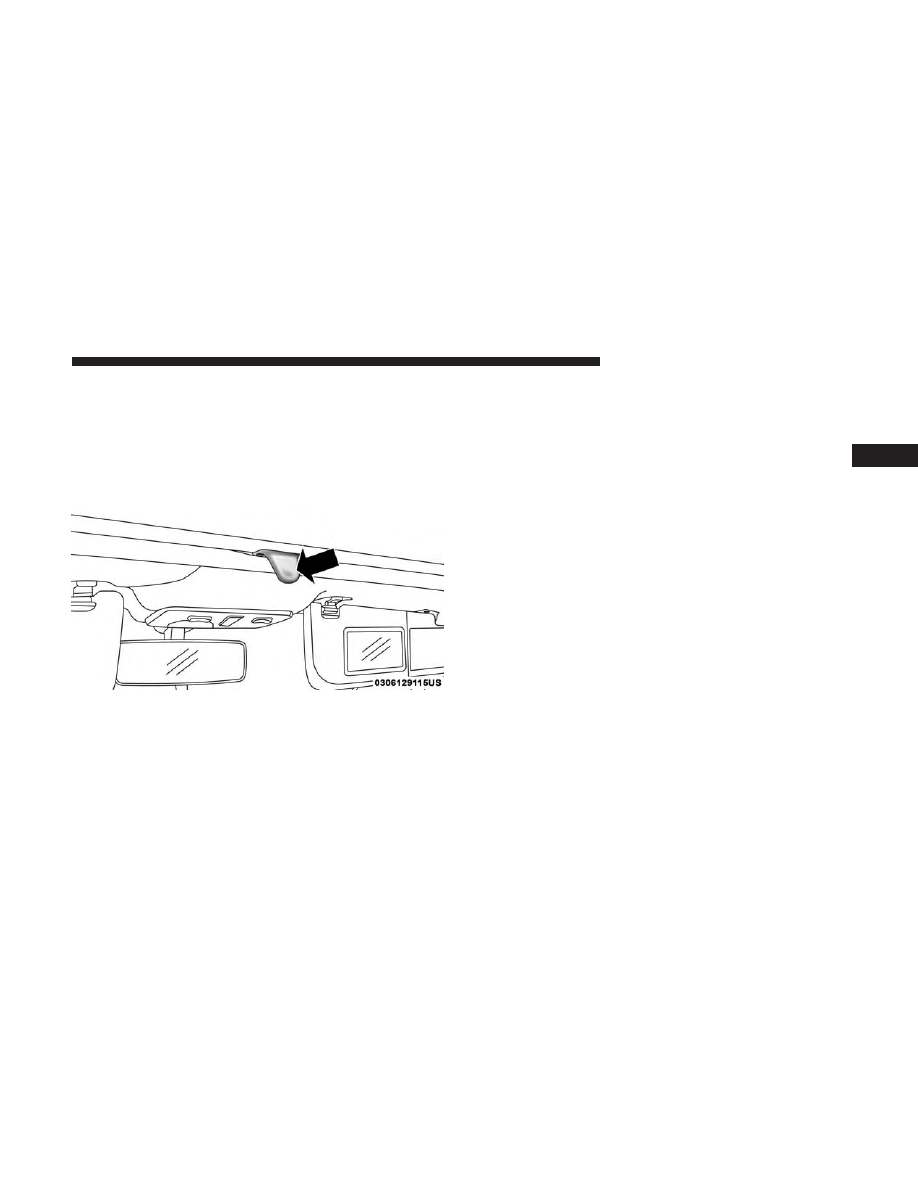

Liftgate Handle

3

GETTING TO KNOW YOUR VEHICLE

65

INTERNAL EQUIPMENT

Storage

Glove Compartment

The glove compartment is located on the passenger side of
the instrument panel.

To open the glove compartment, pull the release handle.

Cupholders

Front Cupholders

For the driver and front passenger, cupholders are located
on the floor console between the front seats.

Glove Compartment Latch

Front Cupholders

66

GETTING TO KNOW YOUR VEHICLE

Rear Cupholders

For rear passengers, there are cupholders located on the
floor between the front driver and passenger seats.

Sun Visors

The driver and passenger sun visors are located on the
headliner, near the front windshield. The sun visors can be
rotated downward or up against the door glass. Both sun
visors are equipped with courtesy mirrors. To view the
courtesy mirror, slide the mirror cover outward.

Rear Cupholders

Slide Courtesy Mirror Cover Outward (Passenger Side

Shown)

3

GETTING TO KNOW YOUR VEHICLE

67

Electrical Power Outlets

There is a standard 12 Volt (13 Amp) power outlet, located
in the floor console, for added convenience. This power
outlet can power mobile phones, electronics and other low
power devices.

Power is available when the ignition switch is in the
ON/RUN or START position. Insert the cigar lighter or
accessory plug into the outlet for use. To preserve the
heating element, do not hold the lighter in the heating
position.

CAUTION!

• Do not exceed the maximum power of 160 Watts (13

Amps) at 12 Volts. If the 160 Watts (13 Amps) power
rating is exceeded, the fuse protecting the system
will need to be replaced.

• Power outlets are designed for accessory plugs only.

Do not insert any other object in the power outlets as
this will damage the outlet and blow the fuse.
Improper use of the power outlet can cause damage
not covered by your New Vehicle Limited Warranty.

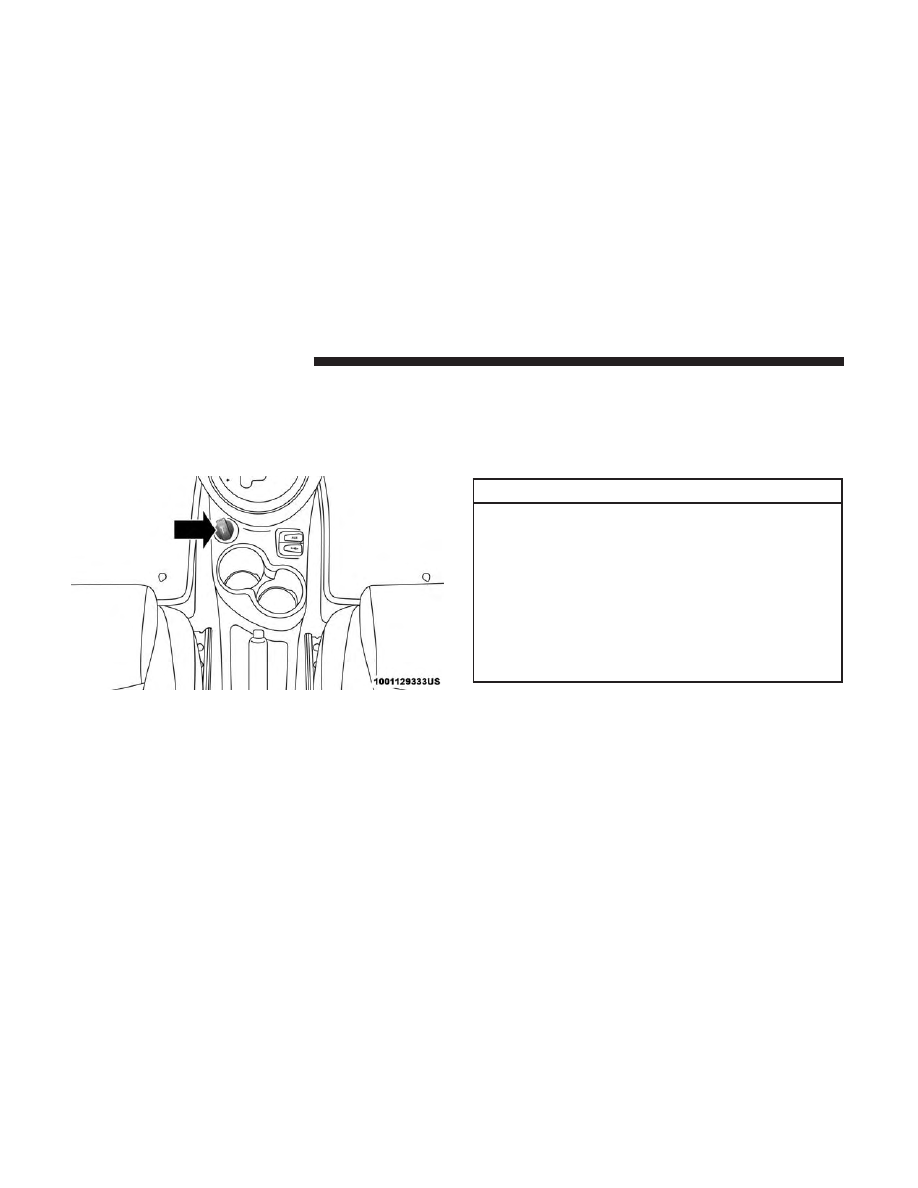

Center Stack Power Outlet

68

GETTING TO KNOW YOUR VEHICLE

Your vehicle is also equipped with a charge-only USB
power outlet that can be used to power cellular phones,
small electronics, and other low powered electrical acces-
sories. This USB charging outlet is located inside the glove
compartment.

NOTE:

Close the glove compartment immediately after

use while driving. Injuries may occur during accidents if
the glove compartment is left open.

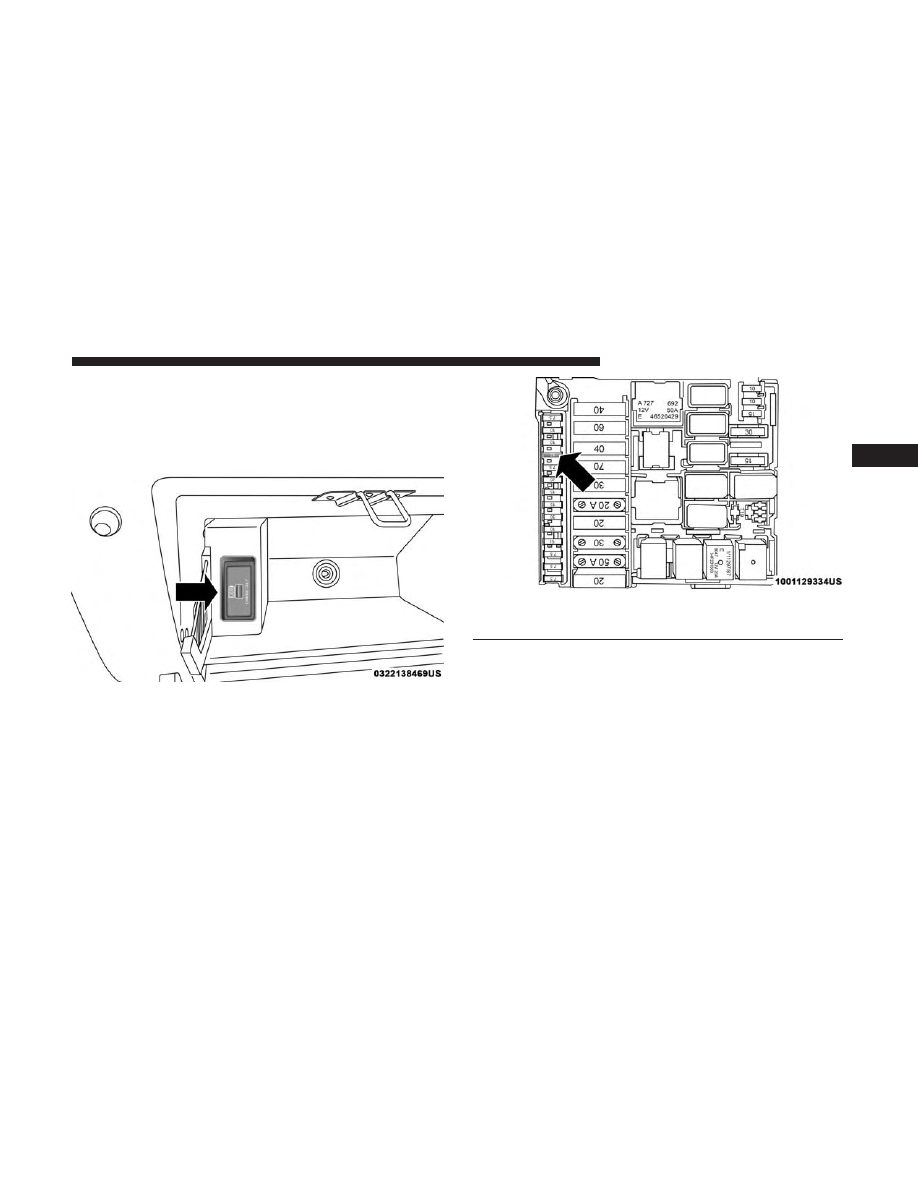

Glove Compartment Charge-Only USB Port

Power Outlet Fuse Location – Underhood

F15 Fuse 15 A Blue Cigar Lighter Front Console/Aux Power Outlet

3

GETTING TO KNOW YOUR VEHICLE

69

WARNING!

To avoid serious injury or death:
• Only devices designed for use in this type of outlet

should be inserted into any 12 Volt outlet.

• Do not touch with wet hands.

• Close the lid when not in use and while driving the

vehicle.

• If this outlet is mishandled, it may cause an electric

shock and failure.

CAUTION!

• Many accessories that can be plugged in draw power

from the vehicle’s battery, even when not in use (i.e.,

(Continued)

CAUTION! (Continued)

cellular phones, etc.). Eventually, if plugged in long
enough, the vehicle’s battery will discharge suffi-
ciently to degrade battery life and/or prevent the
engine from starting.

• Accessories that draw higher power (i.e., coolers,

vacuum cleaners, lights, etc.) will degrade the battery
even more quickly. Only use these intermittently and
with great caution.

• After the use of high power draw accessories, or long

periods of the vehicle not being started (with acces-
sories still plugged in), the vehicle must be driven a
sufficient length of time to allow the generator to
recharge the vehicle’s battery.

70

GETTING TO KNOW YOUR VEHICLE

GETTING TO KNOW YOUR INSTRUMENT PANEL

CONTENTS

䡵 INSTRUMENT CLUSTERS . . . . . . . . . . . . . . . . . .72

▫ Instrument Cluster Descriptions . . . . . . . . . . . . .76

䡵 INSTRUMENT CLUSTER DISPLAY . . . . . . . . . . . .78

▫ Instrument Cluster Display Control Buttons . . . .79
▫ Instrument Cluster Display Setup Menu. . . . . . . .80
▫ Oil Change Reset . . . . . . . . . . . . . . . . . . . . . . . .81
▫ Turbo Boost Gauge . . . . . . . . . . . . . . . . . . . . . .81

䡵 TRIP COMPUTER. . . . . . . . . . . . . . . . . . . . . . . . .82

▫ Trip Button . . . . . . . . . . . . . . . . . . . . . . . . . . . .82
▫ Trip Functions . . . . . . . . . . . . . . . . . . . . . . . . .82
▫ Values Displayed . . . . . . . . . . . . . . . . . . . . . . . .82

䡵 WARNING LIGHTS AND MESSAGES . . . . . . . . . .83

▫ Red Warning Lights . . . . . . . . . . . . . . . . . . . . . .83
▫ Yellow Warning Lights . . . . . . . . . . . . . . . . . . . .87
▫ Yellow Indicator Lights . . . . . . . . . . . . . . . . . . .92
▫ Green Indicator Lights . . . . . . . . . . . . . . . . . . . .93
▫ White Indicator Lights . . . . . . . . . . . . . . . . . . . .93
▫ Blue Indicator Lights . . . . . . . . . . . . . . . . . . . . .93

䡵 ONBOARD DIAGNOSTIC SYSTEM — OBD II . . . .94

▫ Onboard Diagnostic System (OBD II)

Cybersecurity . . . . . . . . . . . . . . . . . . . . . . . . . .94

䡵 EMISSIONS INSPECTION AND MAINTENANCE

PROGRAMS . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

4

INSTRUMENT CLUSTERS

Your vehicle is equipped with one of the following instru-
ment clusters.

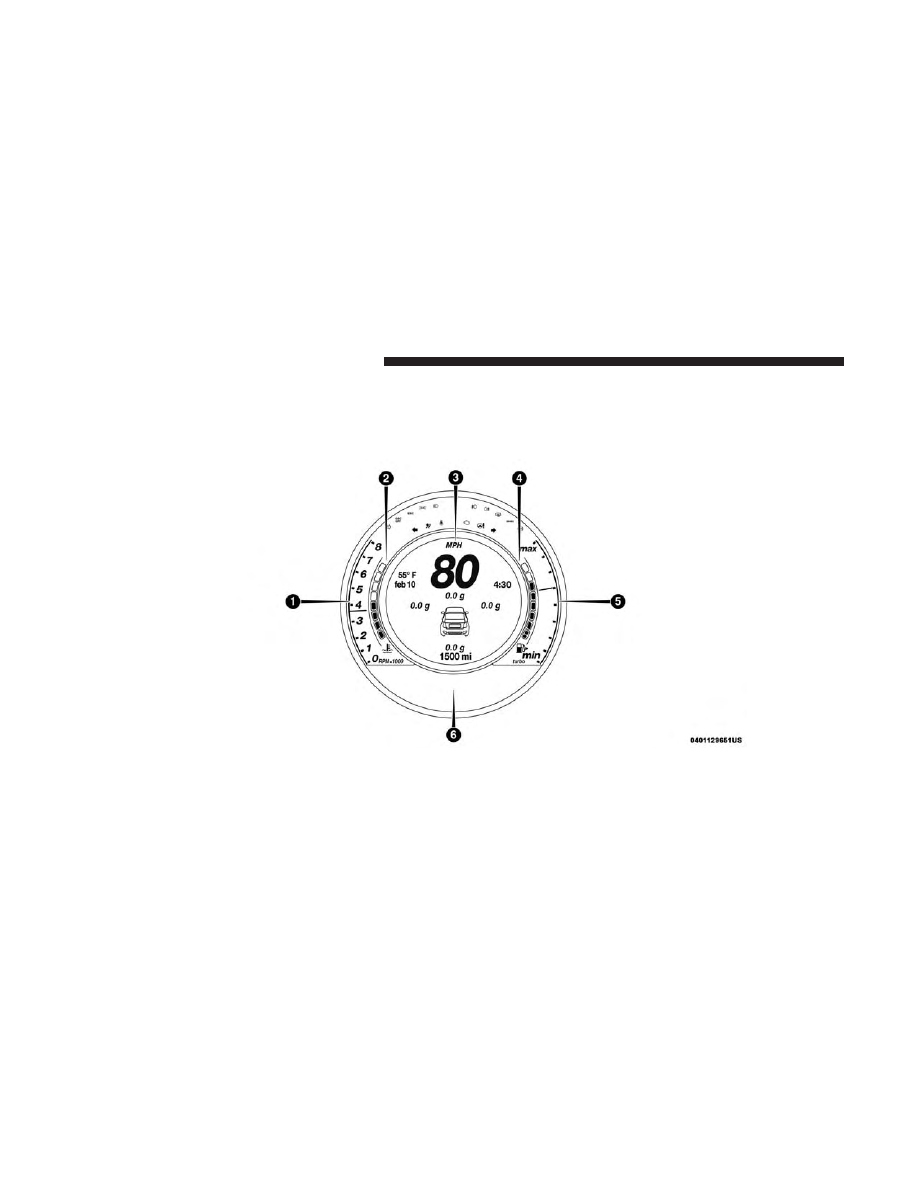

Lounge Instrument Cluster Base

72

GETTING TO KNOW YOUR INSTRUMENT PANEL
