Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 3

Dongfeng Motor Co., Ltd.



OP9337

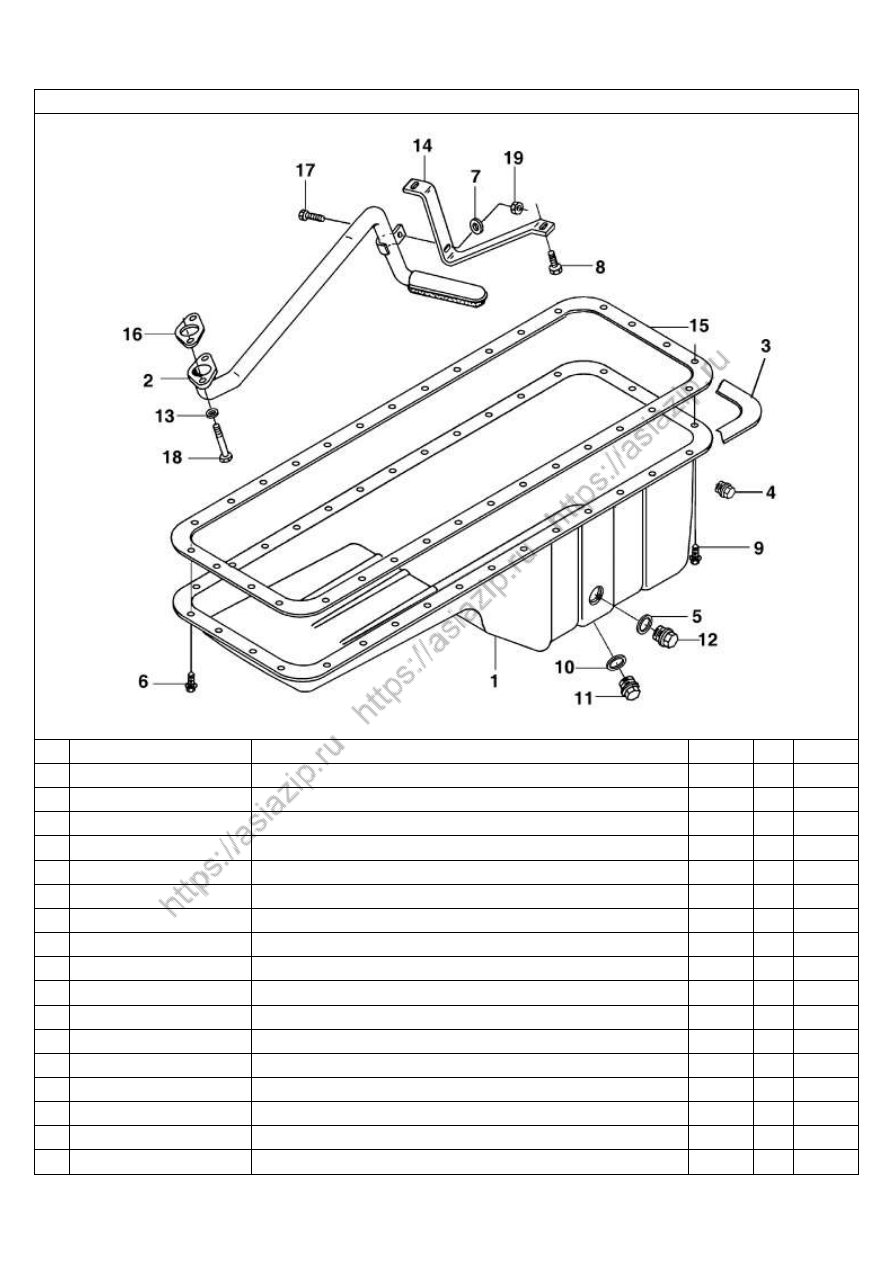

Поддон картера



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18  Q1840630

Болт

2





19  Q32006

Болт

1

























































































































































































1-52



Dongfeng Motor Co., Ltd.



PA9001

Блок шкива приводного приспособления









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3919624

Приводной шкив

1





































































































































































































1-53



Dongfeng Motor Co., Ltd.



PP40388

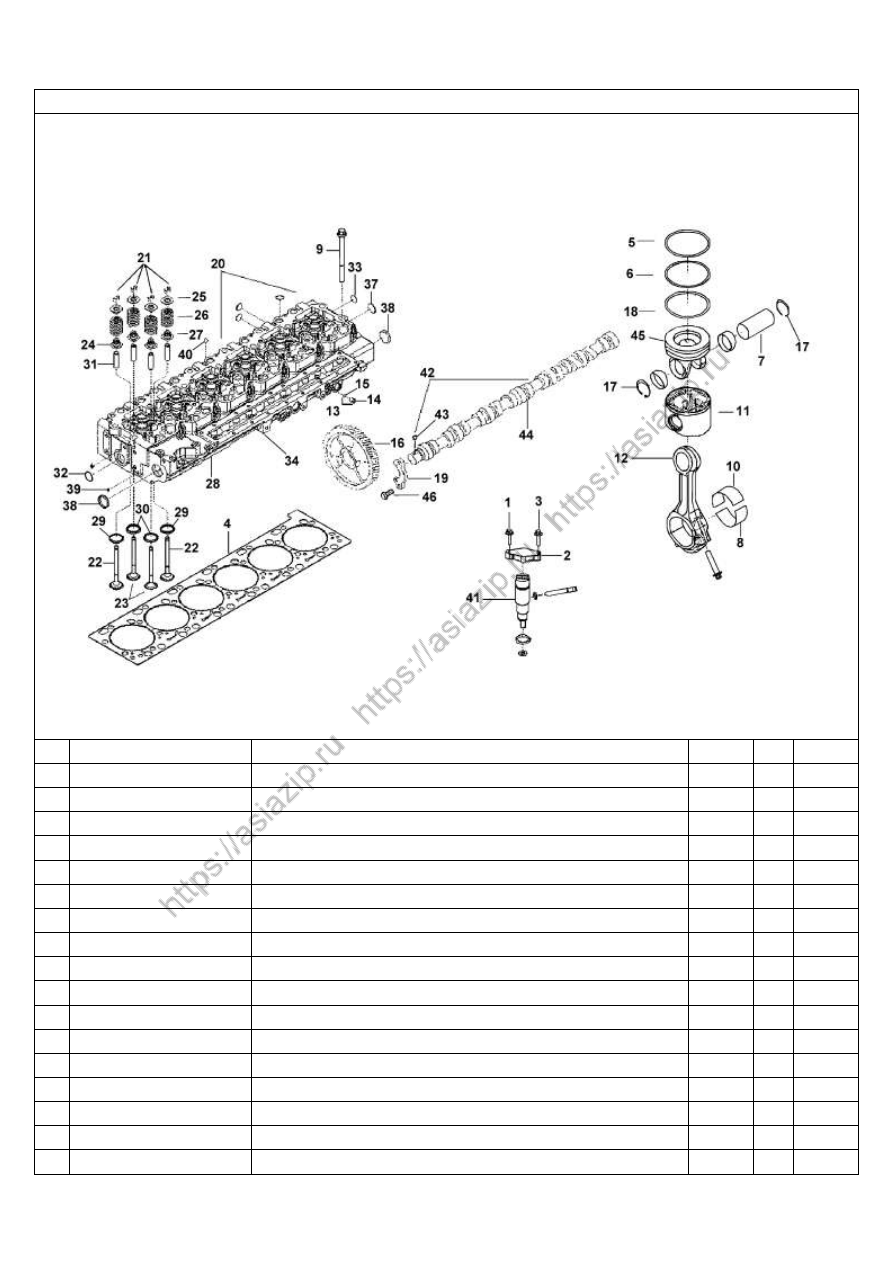

Блок конструктивных элементов двигателя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3902023

Болт

6





2

3940639

Прижим форсунки

6





3

3940817

Болт

6





4

3943366

Прокладка головки цилиндров

1





5

3948228

Компрессионное верхнее кольцо

6





6

3948412

Компрессионное нижнее кольцо

6





7

3950549

Поршневой палец

6





8

3950661

Вкладыш шатуна нижний

6





9

3960043

Болт

26





10  3966244

Вкладыш шатуна верхний

6





11

3966721

Юбка поршня

6





12  3971393

Шатун

6





13  C3678923

Нарезная пробка

1





14  C3678924

Нарезная коническая пробка

1





15  C3678925

Уплотнительная шайба

1





16  C3918777

Шестерня распределительного вала

1





17  C3920692

Стопорное кольцо

12





1-54



Dongfeng Motor Co., Ltd.



PP40388

Блок конструктивных элементов двигателя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

18  C3921919

Маслосъемное кольцо

6





19  C3944001

Упорная пластина распределительного вала

1





20  C3948583

Компоновка головки цилиндров

1





21  3900250

Сухарь клапана

48





22  3942588

Впускной клапан

12





23  3942589

Выпускной клапан

12





24  3943888

Сальник впускного клапана

12





25  3944452

Тарелка клапана

24





26  3944711

Пружина клапана

24





27  3948578

Сальник выпускного клапана

12





28  C3945022

Головка цилиндра в сборе

1





29  3940152

Седло впускного клапана

12





30  3940153

Седло выпускного клапана

12





31  3942645

Направляющая клапана

24





32  C3032693

Чашевидная заглушка

2





33  C3920706

Чашевидная заглушка

17





34  3945021

Головка цилиндров

1





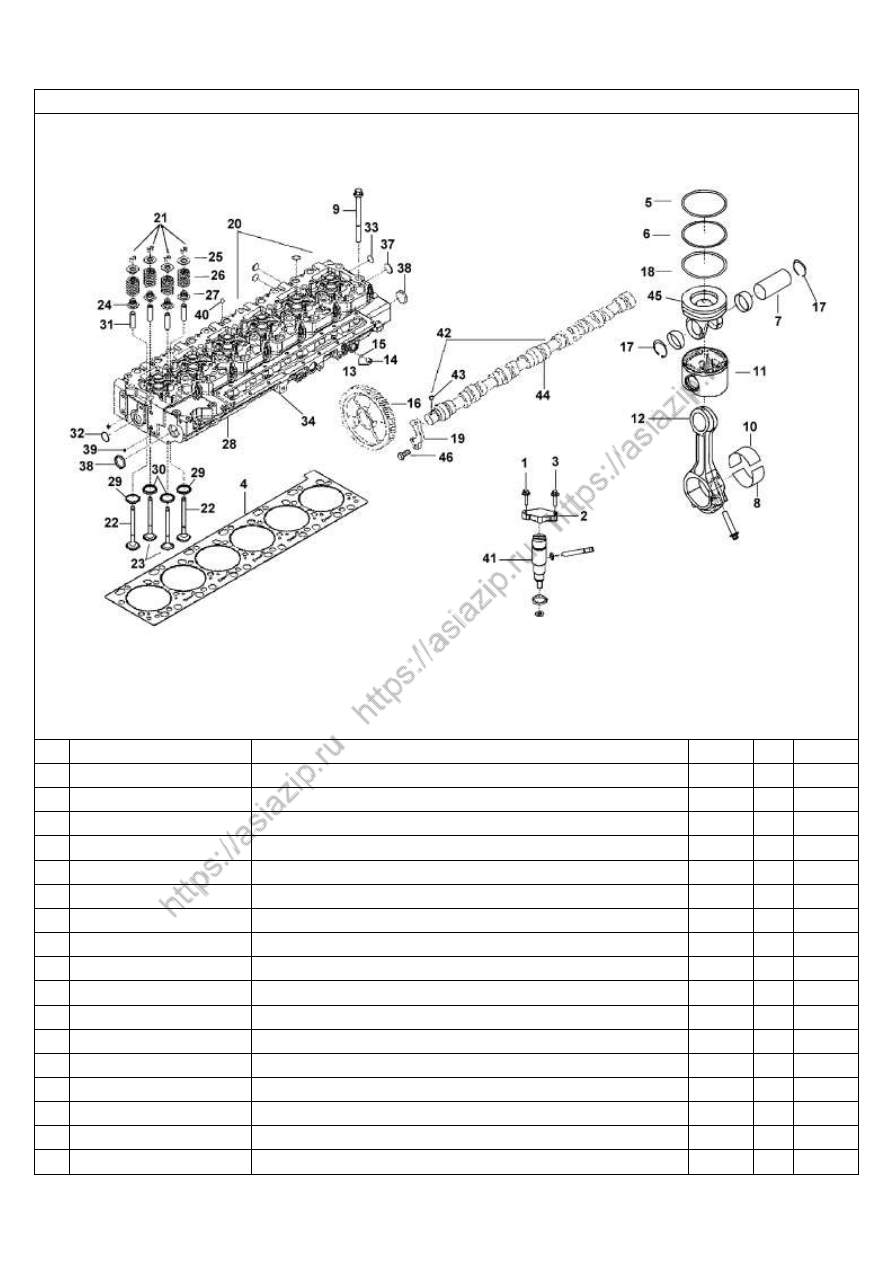

1-55



Dongfeng Motor Co., Ltd.



PP40388

Блок конструктивных элементов двигателя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

37  C3945093

Чашевидная заглушка

1





38  C3945094

Чашевидная заглушка

2





39  C3945097

Чашевидная заглушка

1





40  C3945098

Чашевидная заглушка

6





41  C3975929

Форсунка

6





42  C3976620

Распределительный вал

1





43  C3917883

Установочный штифт

1





44  C3976619

Распределительный вал

1





45  D3950395

Головка поршня

6





46  Q150B0822

Болт

2

























































































1-56



Dongfeng Motor Co., Ltd.



PP98671

Компоновка турбокомпрессора







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3901356

Уплотнительная прокладка турбокомпрессора

1





2

C3818823

Шпилька

4





3

C3818824

Гайка

4





4

C4051033

Турбокомпрессор

1

































































































































































1-57



Dongfeng Motor Co., Ltd.



PP98698

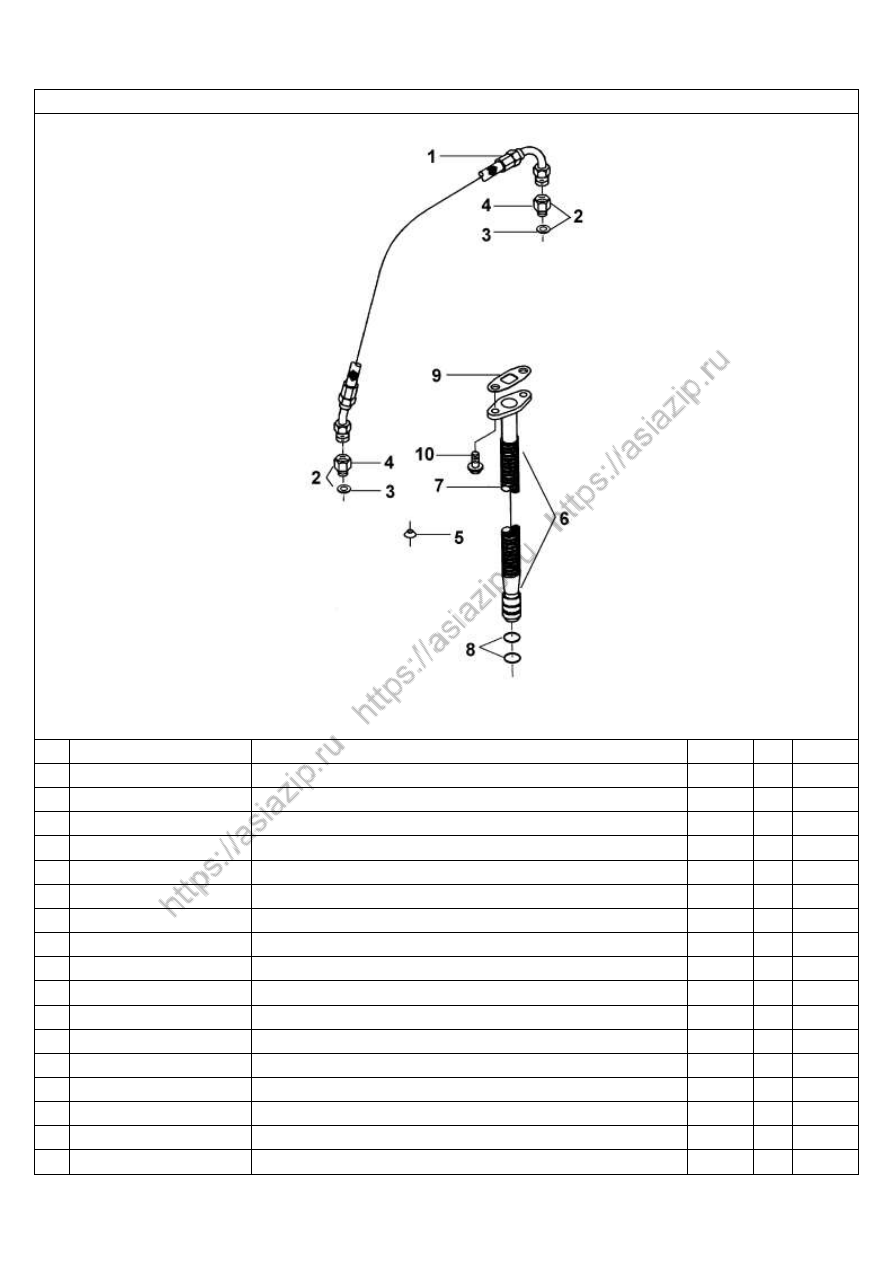

Компоновка трубопроводов форсунок









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3936953

Проходной штуцер

6





2

3882589

Уплотнительное кольцо

1





3

3944833

Проходной штуцер

1





4

C3976433

Топливопровод высокого давления

1





5

C3976434

Топливопровод высокого давления

1





6

Q1840830

Болт

1









































































































































1-58



Dongfeng Motor Co., Ltd.



PP98993

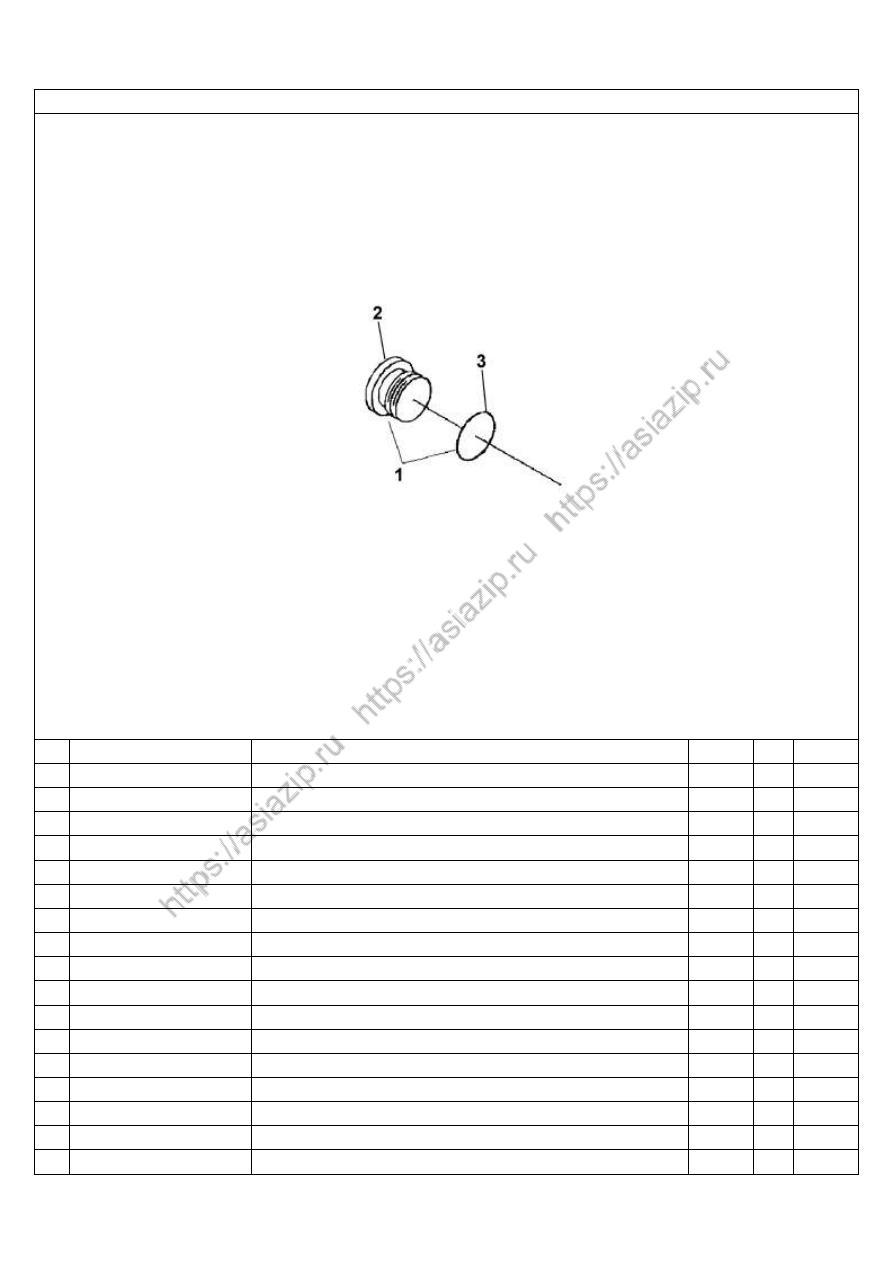

Трубопровод крышки цилиндра















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3008469

Коническая пробка

1





































































































































































































1-59



Dongfeng Motor Co., Ltd.



RL9774

Составные детали коромысла







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3943445

Мостик коромысла клапана

12





2

3964715

Толкатель

12





3

3966708

Регулировочная прокладка

1





4

3967265

Камера коромысла

1





5

3972540

Коромысло в сборе

6





6

C3901447

Болт

5





7

C3920706

Чашевидная заглушка

3





























































































































1-60



Dongfeng Motor Co., Ltd.



RP9042

Газоотводящий штуцер двигателя













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3943670

Штуцер

1





































































































































































































1-61



Dongfeng Motor Co., Ltd.



SD9113

Блок датчика температуры воды









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3979176

Датчик температуры воды

1





































































































































































































1-62



Dongfeng Motor Co., Ltd.



SD9169

Блок датчика сигнала давления масла















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3678912

Уплотнительное кольцо

1





2

C4931169

Датчик сигнала давления масла

1

























































































































































































1-63



Dongfeng Motor Co., Ltd.



SM9772

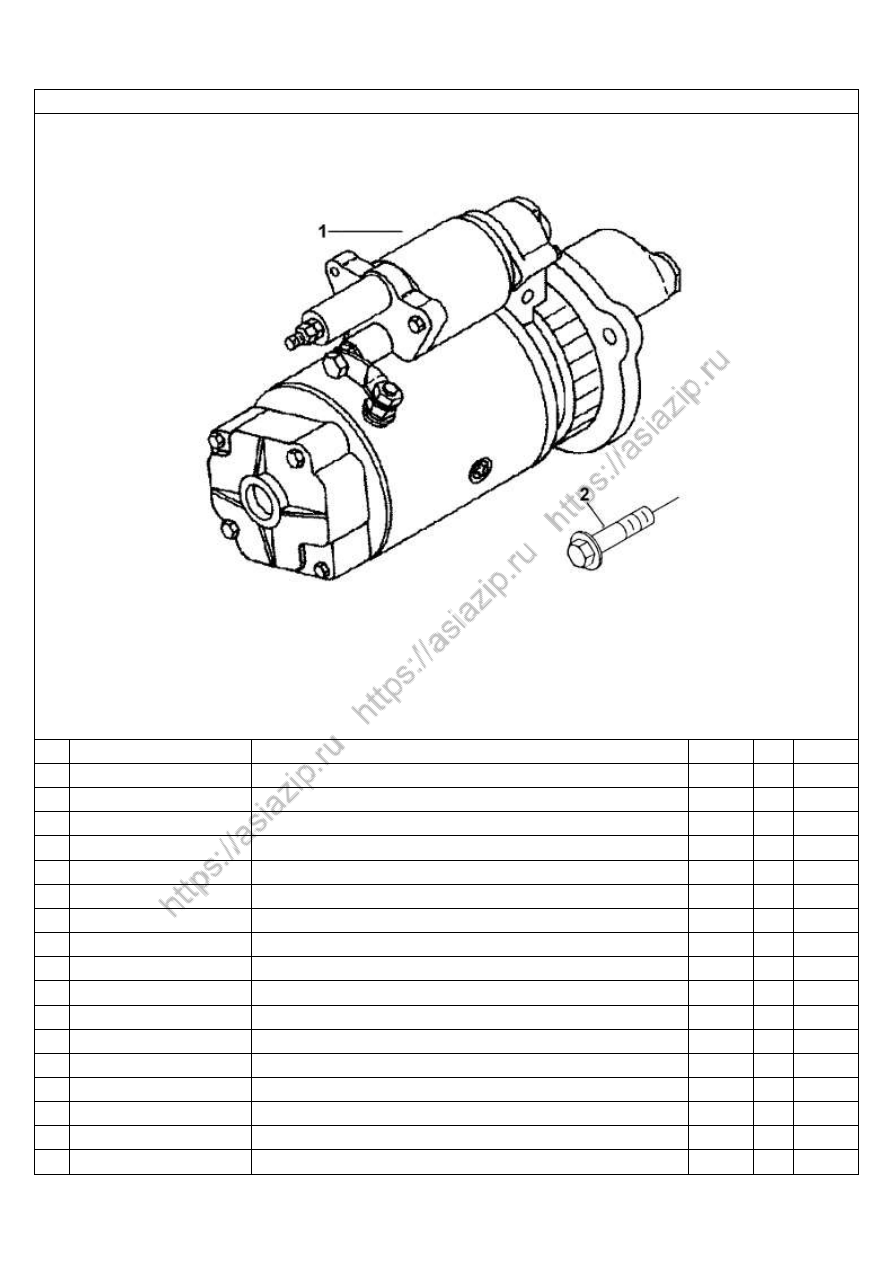

Блок стартера и его крепление







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3908321

Болт

3





































































































































































































1-64



Dongfeng Motor Co., Ltd.



ST9344

Стартер







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

С3415538

Стартер

1





































































































































































































1-65



Dongfeng Motor Co., Ltd.



TB91272

Установка турбокомпрессора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3937477

Выхлопной коллектор-распределитель

1





2

3937479

Прокладка выхлопной трубы

6





3

3943841

Выхлопной коллектор-распределитель

1





4

3945252

Монтажный разделительный блок

12





5

C3944593

Болт

11





6

C3944655

Болт

1









































































































































1-66



Dongfeng Motor Co., Ltd.



TK9022

Моментный охлаждающий преобразователь













No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3089238

Пробка

2





2

C3089239

Коническая пробка

1





3

C3089240

Уплотнительное кольцо

1













































































































































































1-67



Dongfeng Motor Co., Ltd.



TP97236

Блок трубопровода турбокомпрессора



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3415317

Компоновка гибких труб

1





2

C3415347

Переходник с внутренней резьбой в сборе

2





3

C3037236

Уплотнительное кольцо

1





4

C3415328

Переходник с внутренней резьбой

1





5

C3924389

Уплотнительная шайба

2





6

C3928629

Возвратный трубопровод турбокомпрессора

1





7

C3926842

Возвратный трубопровод турбокомпрессора

1





8

C3928624

Уплотнительное кольцо

2





9

C3937706

Прокладка возвратной трубы

1





10  Q1840820

Болт

2

























































































1-68



Dongfeng Motor Co., Ltd.



VC9775

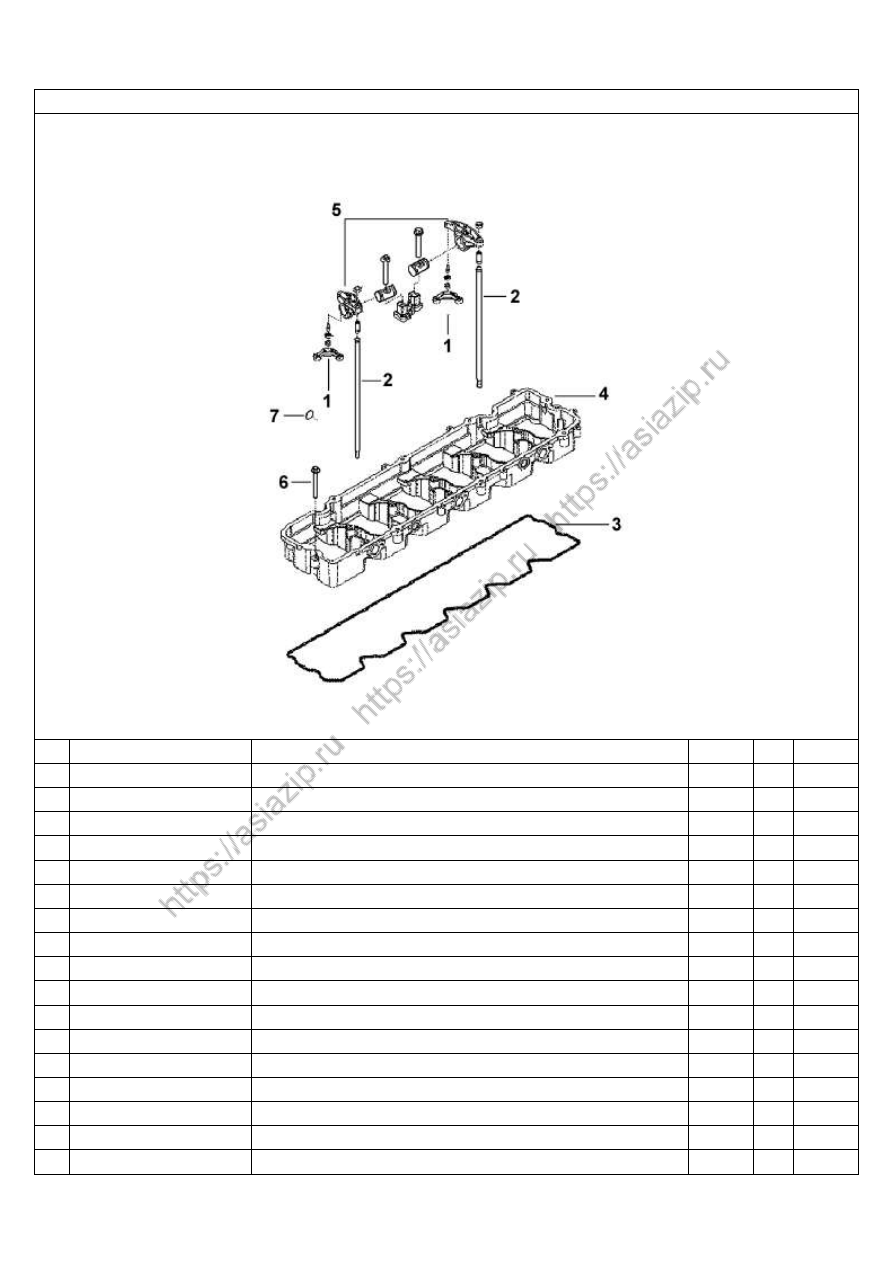

Состав крышки клапанов





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3967763

Клапанная крышка в сборе

1





2

3959798

Уплотнительная прокладка клапанной крышки

1





3

3970866

Клапанная крышка

1





4

C3968202

Крышка маслозаливной горловины

1





5

C3959799

Амортизационная прокладка

8





6

C3972686

Болт

1





7

Q1840835

Болт

7





























































































































1-69



Dongfeng Motor Co., Ltd.



WF9094

Компоновка водяного фильтра





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

4058964

Антикоррозийное устройство

1





2

C179901

Переключающий вентиль

2





3

C179903

Штуцер-угольник

2





4

C3008469

Коническая пробка

2





5

C3415608

Переходный сгон

2





6

C3415680

Кронштейн антикоррозийного устройства

1





7

C3910509

Хомут гибкого шланга

4





8

C3966481

Держатель антикоррозийного устройства

1





9

C3973898

Предупредительная надпись для крана водяного фильтра

1





10  C3975596

Прямая гибкая трубка

1





11

C3975597

Прямая гибкая трубка

1





12  Q1841030

Болт

4

































































1-70



Dongfeng Motor Co., Ltd.



WI9145

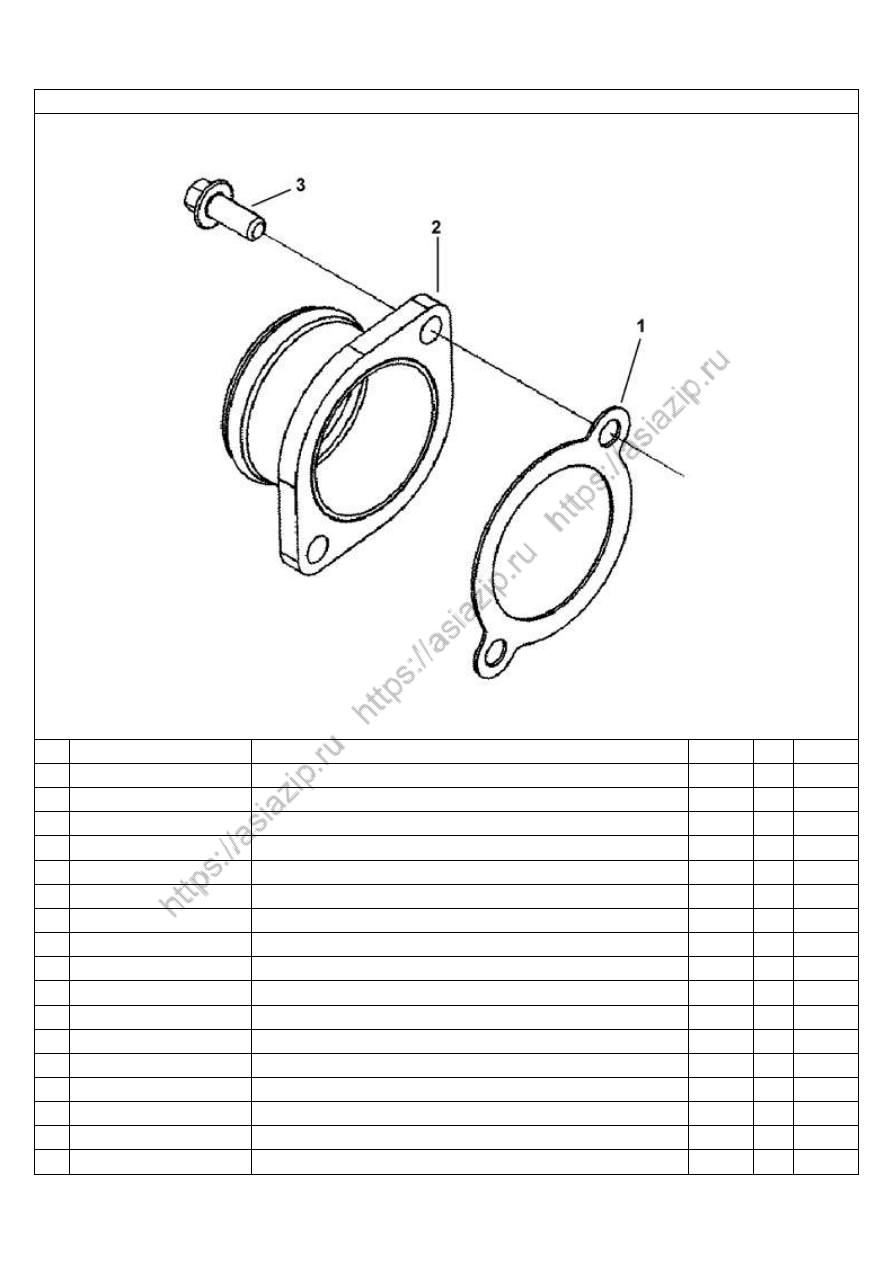

Соединительный патрубок впуска воды





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3415658

Уплотнительная прокладка

1





2

C3944720

Водоподводящий соединительный патрубок

1





3

Q1840820

Болт

2













































































































































































1-71



Dongfeng Motor Co., Ltd.



WO9052

Соединительный патрубок выпуска воды





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3900631

Болт

2





2

C3944429

Водоотводящий соединительный патрубок

1

























































































































































































1-72



Dongfeng Motor Co., Ltd.



WP9101

Компоновка водяного насоса





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3973114

Водяной насос

1





2

C3940386

Уплотнительное кольцо

1





3

Q1840828

Болт

3













































































































































































1-73



Dongfeng Motor Co., Ltd.



WP9916

Натяжной ролик ремня





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3282433

Болт

1





2

C3936213

Ролик натяжения ремня

1

























































































































































































1-74



Dongfeng Motor Co., Ltd.



WP9963

Ремень водяного насоса





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3911620

Клинообразный ремень

1





































































































































































































1-75



2. Система двигателя



1001B-T0500

передняя подвеска двигателя.................................................................................................2-2

1001C-T0500            задняя подвеска двигателя.....................................................................................................2-3

1001H-T0900

вспомогательная подвеска двигателя....................................................................................2-4

1101B-T0400            установка топливного бака....................................................................................................2-5

1101F-T0400

компоновка топливного бака..................................................................................................2-6

1104A-T0400

топливная магистраль для подачи топлива...........................................................................2-7

1104B-T0400

топливная магистраль для подачи топлива...........................................................................2-8

1104C-T0400

топливная магистраль возврата топлива...............................................................................2-9

1105B-T0400            установка топливного фильтра грубой очистки.................................................................2-10

1108K-T0500

крепление акселератора.........................................................................................................2-11

1108N1-09



крепление вспомогательного троса управления.................................................................2-12

1109A1-ZD2A

воздухоочиститель.................................................................................................................2-13

1109B1-ZD10

компоновка держателя воздухоочистителя..........................................................................2-14

1109C-T0500

пневматические входные трубы от воздушного фильтра до двигателя............................2-15

1109J1-ZD2A

сигнализатор засоренности воздушного фильтра...............................................................2-18

1109L-T0500

воздушные патрубки компрессора........................................................................................2-19

1118A1-ZB6



промежуточный охладитель воздуха ...................................................................................2-20

1118B1-ZB6



крепеж промежуточного охладителя....................................................................................2-21

1118C1-ZB7C

соединитель промежуточного охладителя и крепежные детали.......................................2-22

1119A1-ZB3



топливный фильтр предварительной очистки.....................................................................2-23

1201A-T0900

глушитель................................................................................................................................2-24

1201B-T0900

крепеж глушителя...................................................................................................................2-26

1203A-T0900

впускная труба глушителя.....................................................................................................2-27

1203G-T0500

выпускной соединительный патрубок турбокомпрессора.................................................2-28

1204A-T0900

компоновка теплоизоляции выпускной системы................................................................2-29

1301A2-ZB6



компоновка радиатора............................................................................................................2-30

1302A-T0500

крепеж радиатора....................................................................................................................2-31

1303A-T0500

входной и выходной патрубки водяного радиатора.............................................................2-33

1308A-T0500

блок вентилятора.....................................................................................................................2-34

1308B-T0500

крепеж вентилятора................................................................................................................2-35

1309A-T0500

диффузор вентилятора............................................................................................................2-36

1309B-T0500

воздухоотражатель вентилятора............................................................................................2-38

1311A-T0500

расширительный бачок...........................................................................................................2-39

1311B1-ZD10

крепеж расширительного бачка.............................................................................................2-40

1311D-T0500

блок циклического трубопровода для удаления воздуха из двигателя..............................2-41























2-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

1001B-T0500

Передняя подвескя двигателя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

10ZB7C-01030

Мягкая прокладка передней подвески двигателя в сборе

2





2

10N-01039

Накладка—мягкая прокладка передней подвески двигателя

4





3

Q40310

Пружинчатая шайба

4





4

Q150B1025

Болт

4





5

Q40112

Плоская шайба

4





6

Q40312

Пружинчатая шайба

4





7

Q340B12

Гайка

4































































































2











2

















2-2



Dongfeng Motor Co., Ltd.



1001C-T0500                Задняя подвеска двигателя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q150B1025

Болт

8





2

Q40310

Пружинчатая шайба

8





3

10N-01039

Накладка—мягкая прокладка передней подвески двигателя

8





4

10ZD10-01030

Мягкая прокладка задней подвески двигателя в сборе

4





5

10ZB3-01024

Кронштейн задней подвески двигателя

2





6

10ZB3-01042

Магкая прокладка

2





7

10ZB3-01044

Сгон

2





8

10ZB3-01043

Прокладка

2





9

Q340B12

Гайка

2







Q40312

Пружинчатый ая шайба

2





10  Q150B1895-0H1

Болт

2





11

10ZB3-01026

Стопорная шайба

2





12  10ZD2A-01033

Прокладка

2





13  Q150B12100

Болт

2









































2-3



Dongfeng Motor Co., Ltd.



1001H-T0900

Вспомогательная подвеска двигателя







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q151B1480-0H1

Болт

2





2

Q40314

Пружинчатая шайба

2





3

Q40114

Плоская шайба

2





4

10ZB7C-01024

Верхняя накладка

1





5

10ZB7C-01027

Резиновая втулка

1





6

10ZB7C-01029

Нижняя накладка

1





7

1001211-T0900

Стабилизатор вспомогательной подвески двигателя

1





8

Q150B1495-0H1

Болт

2







Q340B14-0H1

Гайка

2





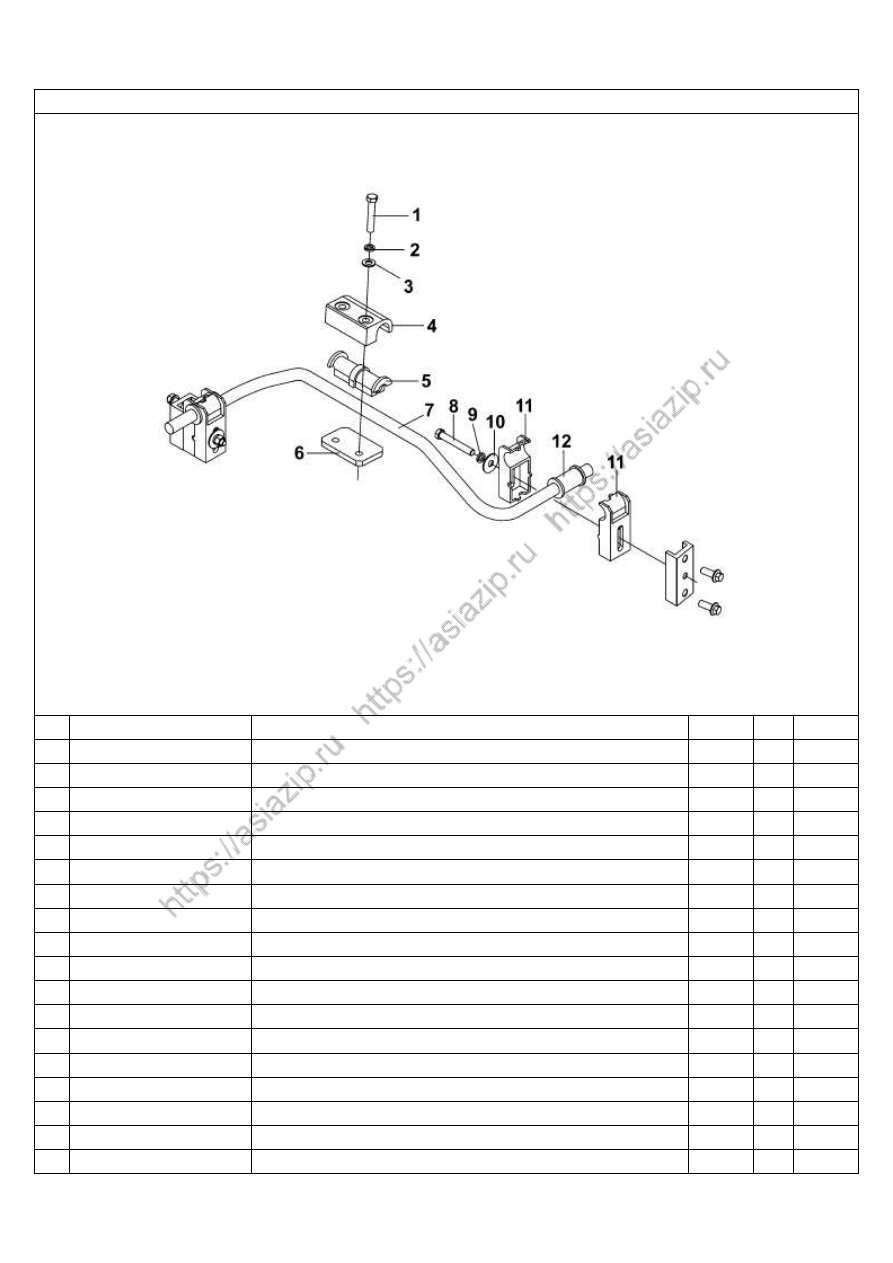

9

Q40314

Пружинчатая шайба

2





10  Q40214

Большая шайба

2





11

10ZB8A-01025

Кронштейн I стабилизатора

4





12  10ZB8A-01030

Резиновая втулка

2

































































2-4



Dongfeng Motor Co., Ltd.



1101B-T0400

Установка топливного бака





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

11ZB1-01116

Прокладная лента

3





2

11ZB1-01105

Держатель топливного бака в сборе

3





3

11ZB1-01108

Палец хомута

3





4

11ZB1-01109

Фиксатор

3





5

Q150B1240

Болт

17







Q150B1245

Болт

1







Q340B12

Гайка

18







Q40112

Плоская шайба

18







Q40312

Пружинчатая шайба

18





6

11ZB1-01115

Хомут топливного бака в сборе

3





7

11ZB1-01122

Болт хомута топливного бака

3





8

11ZB1-01113

Прокладной блок

3





9

11ZB1-01114

Прокладная лента хомута

3





















































2-5



Dongfeng Motor Co., Ltd.



1101F-T0400

Компоновка топливного бака











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

1101020-T0400

Топливный бак в сборе

1





































































































































































































2-6



Dongfeng Motor Co., Ltd.



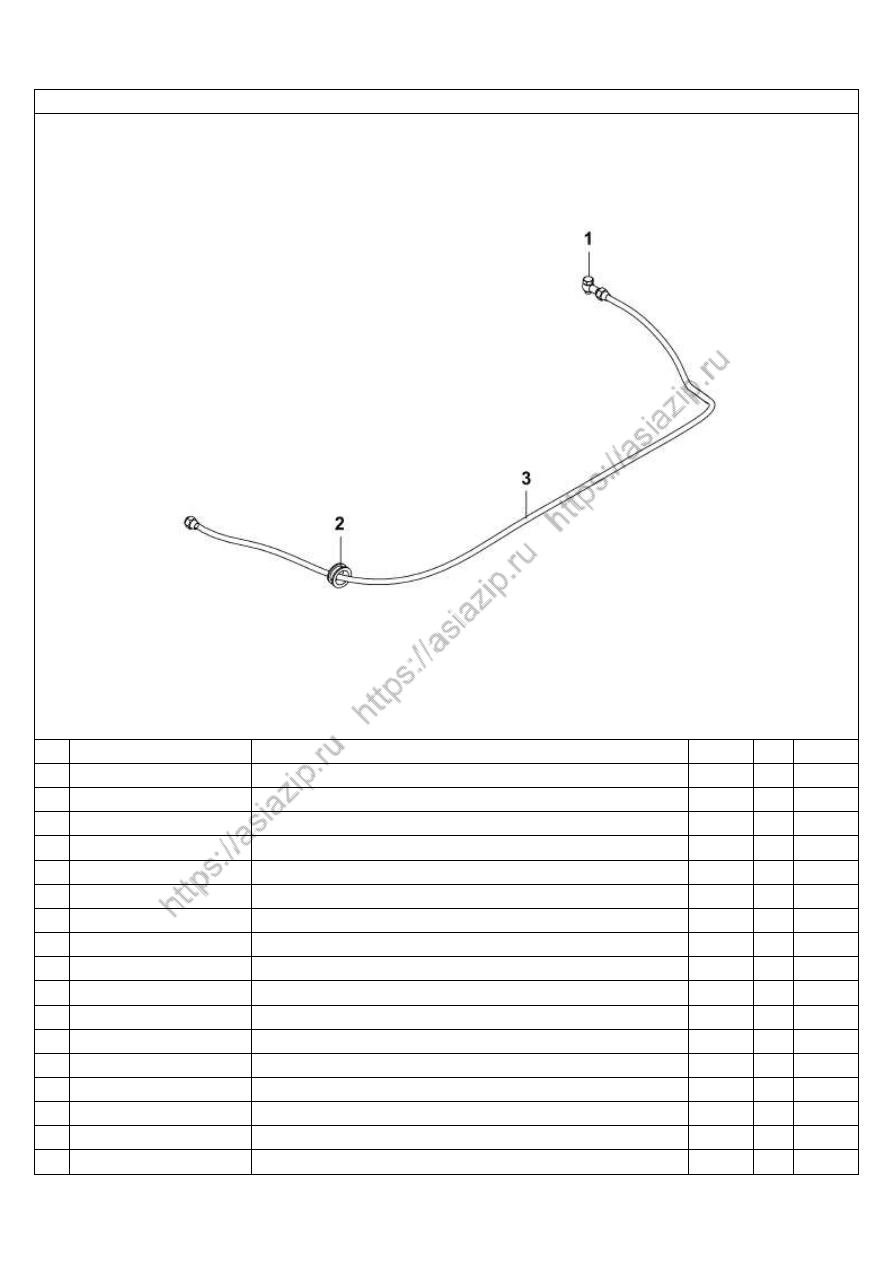

1104A-T0400                Тоиливная магистраль для подачи топлива











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

11ZB3C-04126

Трубный штуцер в сборе

1





2

3724901-T0100

Кожух

1





3

RQ860C12190

Шланг подачи топлива в сборе

1







RQ8551230

Защитный чехол

1

































































































































































2-7



Dongfeng Motor Co., Ltd.



1104B-T0400                Тоиливная магистраль для подачи топлива







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

11ZB3C-04126

Трубный штуцер в сборе

2





2

11Z24-04126

Переходный штуцер

1





3

RQ860C12320

Шланг подачи топлива в сборе

1







RQ8551230

Защитный чехол

1





4

3724901-T0100

Кожух

1





















































































































































2-8
