Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 2

Dongfeng Motor Co., Ltd.



EE9293            Генератор











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C4930794

Генератор

1





































































































































































































1-20



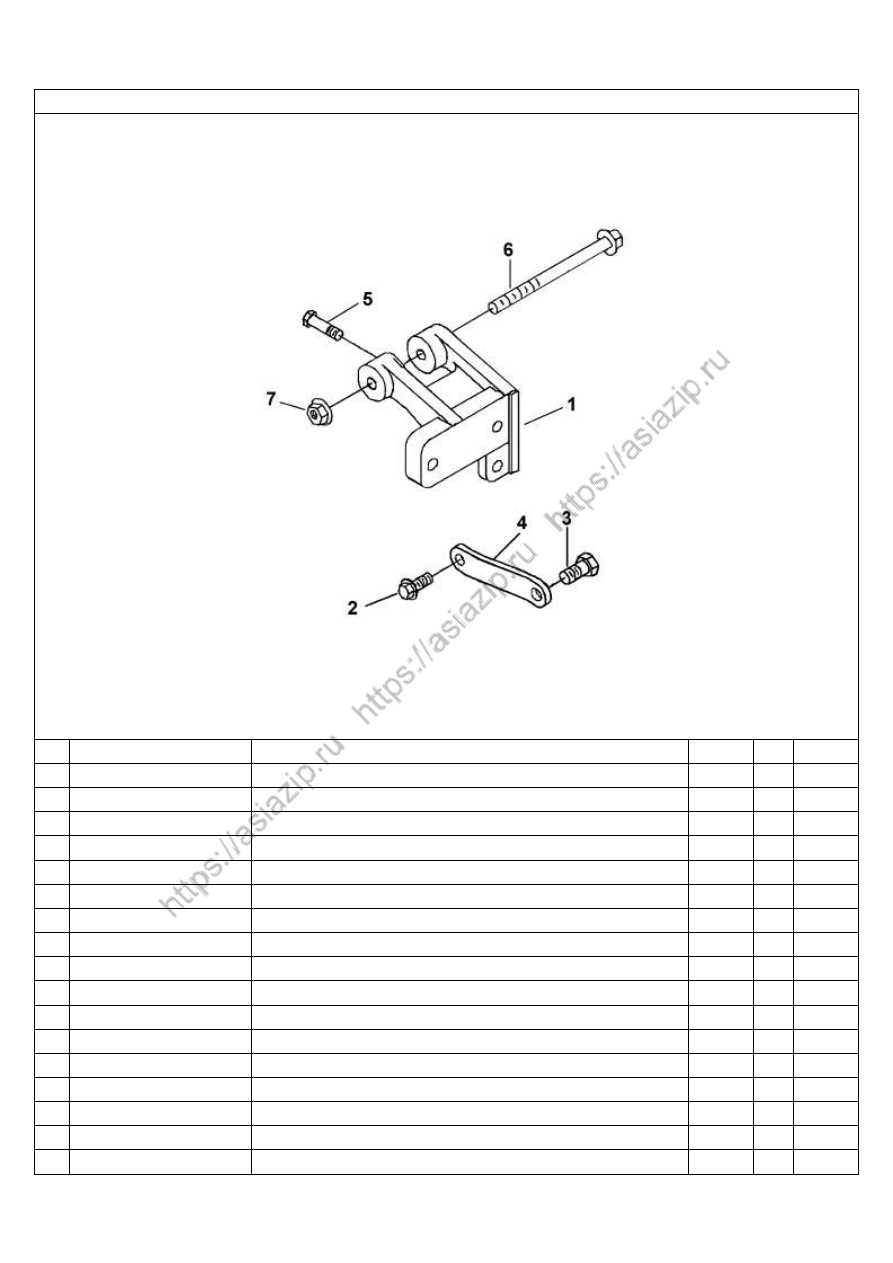

Dongfeng Motor Co., Ltd.



EH9591

Компоновка деталей для установки генератора









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3415692

Кронштейн генератора

1





2

C3901249

Болт

1





3

C3902460

Болт

1





4

C3944312

Опора генератора

1





5

Q1841030

Болт

3





6

Q18412120-0H1

Болт

1





7

Q32012

Болт

1





























































































































1-21



Dongfeng Motor Co., Ltd.



EM9223

Компоновка кронштейна передней подвески двигателя











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

10Z66-01013

Левый кронштейн передней подвески двигателя

1





2

10Z66-01014

Правый кронштейн передней подвески двигателя

1





3

C3967247

Болт

8





4

Q40312

Пружинчатая шайба

8

































































































































































1-22



Dongfeng Motor Co., Ltd.



EO9104

Датчик тахометра в сборе

















No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3967252

Датчик тахометра в сборе

1





































































































































































































1-23



Dongfeng Motor Co., Ltd.



FA9310

Компоновка привода вентилятора







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3415603

Кронштейн вентилятора

1





2

C3926855

Шкив вентилятора

1





3

Q1841050

Болт

4













































































































































































1-24



Dongfeng Motor Co., Ltd.



FA9739                Компоновка привода вентилятора





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3903990

Болт

4





































































































































































































1-25



Dongfeng Motor Co., Ltd.



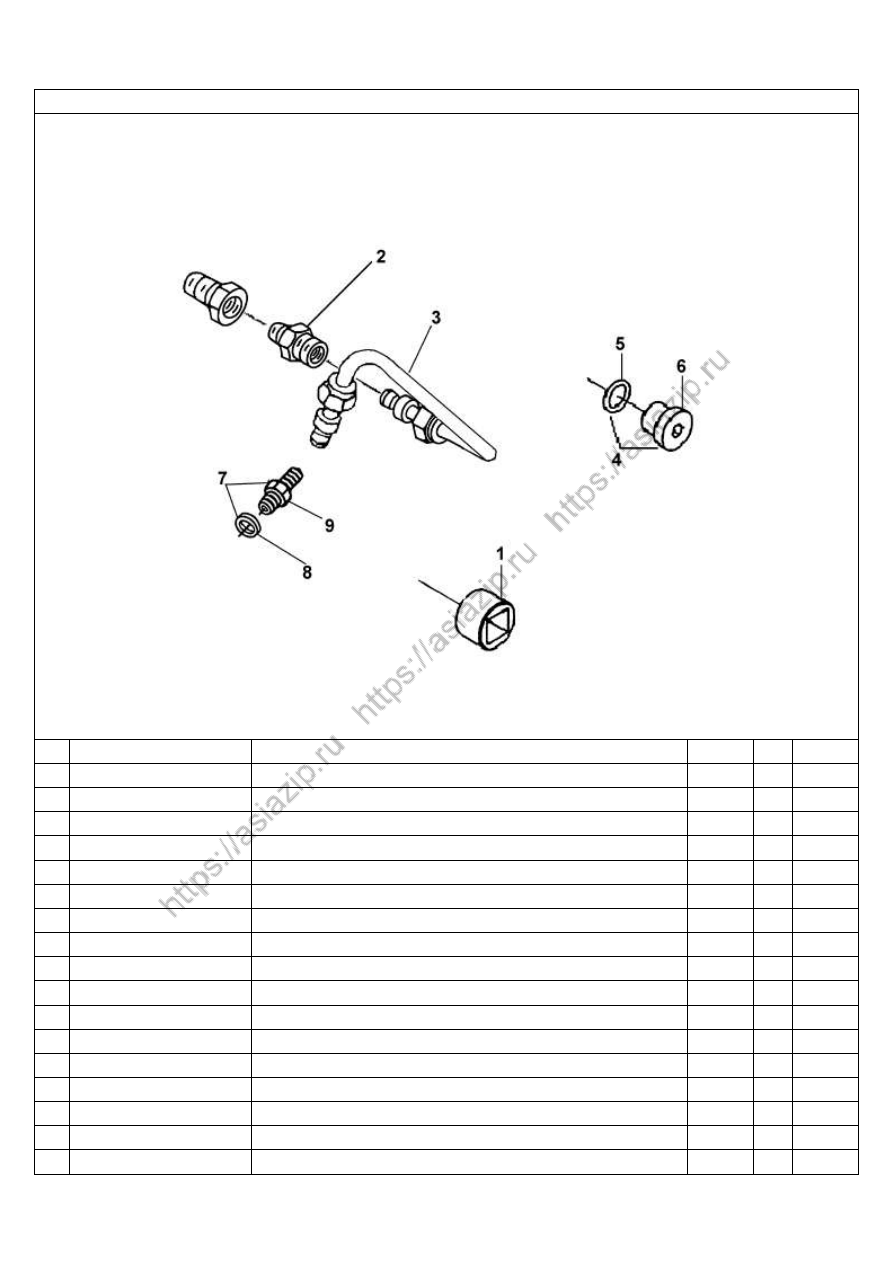

FE9043

Блок соединительных патрубков компенсационного нагнетателя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3008469

Коническая пробка

1





2

C3415336

Проходной штуцер

1





3

C3415457

Соединительный патрубок нагнетательного компенсатора

1





4

C3678921

Нарезная пробка в сборе

1





5

C3678912

Уплотнительная шайба

1





6

C3678922

Пробка

1





7

C3977555

Проходной штуцер в сборе

1





8

C3678912

Уплотнительная шайба

1





9

C3977556

Проходной штуцер

1





































































































1-26



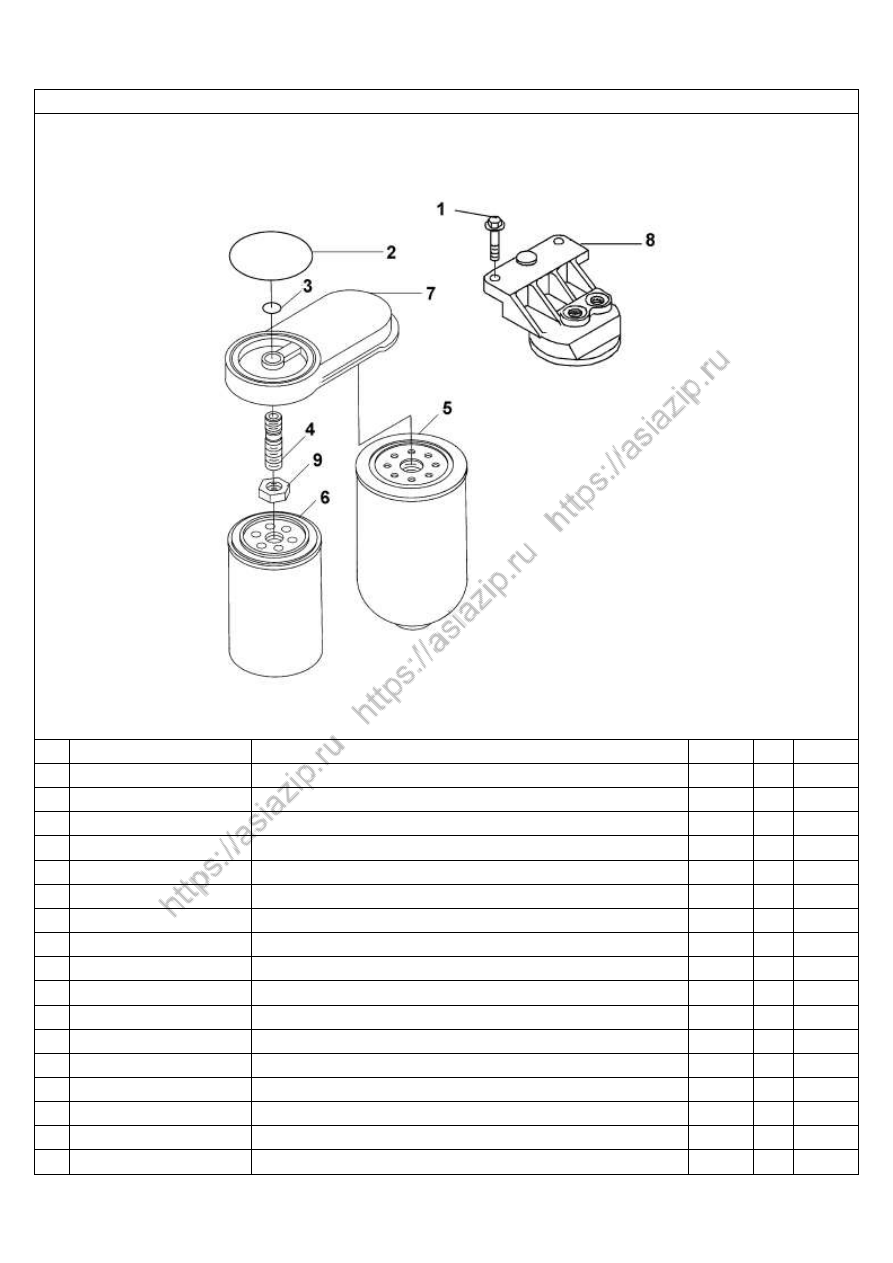

Dongfeng Motor Co., Ltd.



FF9688

Топливные фильтры







No

Номер запчасти

Наименование запчасти

Кол-во

**

*

1

A3900678

Болт

2





2

C3906694

Уплотнительное кольцо

1





3

C3906695

Уплотнительное кольцо

1





4

C3925955

Соединительный кронштейн фильтра

1





5

C3930942

Водомаслоотделитель

1

1



6

C3931063

Топливный фильтр

1

1



7

C3936315

Кронштейн топливного фильтра в сборе

1





8

C4933292

Кронштейн топливного фильтра

1





9

Q351B16-3H1

Гайка

1





































































































1-27



Dongfeng Motor Co., Ltd.



FF9689

Соединительные патрубки топливного фильтра







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3963983

Уплотнительная прокладка

2





2

C3863988

Уплотнительная шайба

2





3

C3905860

Штуцерный болт

1





4

C3911446

Штуцерный болт

1





5

C3939570

Болт с уплотнительной шайбой

1





6

C3924725

Штуцерный болт

1





7

C4933293

Трубопровод подачи топлива

1





























































































































1-28



Dongfeng Motor Co., Ltd.



FH9413

Кожух маховика



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

A3900629

Болт

2





2

A3909670

Зажим

1





3

A3910248

Пластиковая пробка

1





4

A3910260

Уплотнительная шайба

1





5

A3912473

Уплотнительное кольцо

1





6

C3008469

Коническая пробка

1





7

C3357700

Держатель заднего сальника

1





8

3970548

Задний сальник коленвала

1





9

C3933384

Держатель заднего сальника

1





10  C3908095

Крышка

1





11

C3939353

Уплотнительная прокладка держателя заднего сальника

1





12  C3966571

Кожух маховика

8





13  C3991306

Болт

1





14  Q1841240-0H1

Болт

12









































1-29



Dongfeng Motor Co., Ltd.



FP90370    FP90591

Топливный насос высокого давления и его крепление



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3093930

Болт

2





2

C3282372

Шпилька

4





3

C3284531

Болт

1





4

C3903464

Болт

1





5

C3903990

Болт

2





6

C3924605

Уплотнительное кольцо

1





7

C3926273

Опора топливного насоса

1





8

C3926722

Уплотнительная шайба

1





9

C3931380

Шестерня топливного насоса

1





10  C3938091

Держатель топливного насоса

1





11

C3971488

Держатель топливного трубопровода

1





12  C3971489

Кронштейн топливного трубопровода

1





13  Q1840835

Болт

2





14  Q1840890-0H1

Болт

2





15  Q32010

Гайка

4





16  C4930968

Топливный насос высокого давления

1

















1-30



Dongfeng Motor Co., Ltd.



FP90545                Топливный насос



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

4929573

Установочный размер

1





2

C3975927

Топливный насос высокого давления

1

























































































































































































1-31



Dongfeng Motor Co., Ltd.



FS9891

Насос топливоподкачивающий в сборе











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3963983

Уплотнительная прокладка

2





2

C3415661

Топливоподкачивающий насос

1





3

C3909310

Болт

2





4

C3916361

Штуцерный болт

1





5

C3939258

Уплотнительная прокладка перекачивающего насоса

1





6

C4933432

Трубопровод подачи топлива

1









































































































































1-32



Dongfeng Motor Co., Ltd.



FT9190

Состав топливного трубопровода







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3957290

Контрольный клапан

1





2

C4929963

Топливный возвратный трубопровод

1





3

C3863988

Уплотнительная шайба

2





4

C3918188

Уплотнительная шайба

2





5

C3935171

Уплотнительная шайба

1





6

C4931051

Штуцерный болт

1





7

C4933294

Топливный возвратный трубопровод

1





8

Q1840612-0H1

Болт

1











1





































































































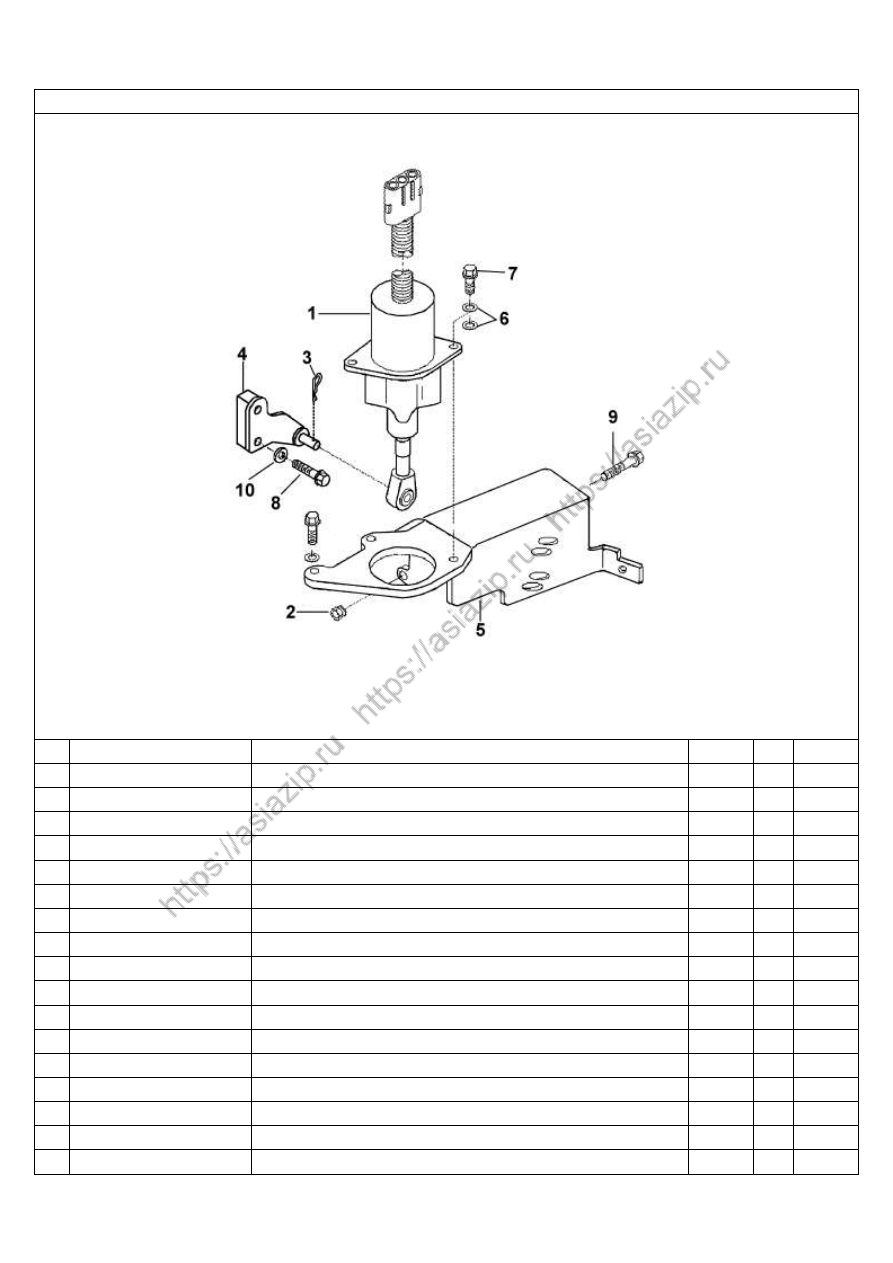

1-33



Dongfeng Motor Co., Ltd.



FV9387

Компоновка электромагнитного клапана-отсекателя





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

37Z36-56010-A

Отсекатель электромагнитного клапана

1





2

3910959

Самонарезающая гайка

1





3

C3919449

Шплинт

1





4

C3922832

Рычаг электромагнитного клапан-отсекателя

1





5

C3971003

Держатель трубопровода

1





6

D3529610

Плоская шайба

2





7

Q1840616-0H1-J1

Болт

2





8

Q1840625-0H1-J1

Болт

4





9

Q1840630-0H1-J1

Болт

1





10  S600

Стопорная шайба

3

























































































1-34



Dongfeng Motor Co., Ltd.



FW9782                Маховик







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

A3960755

Маховик в сборе

1





































































































































































































1-35



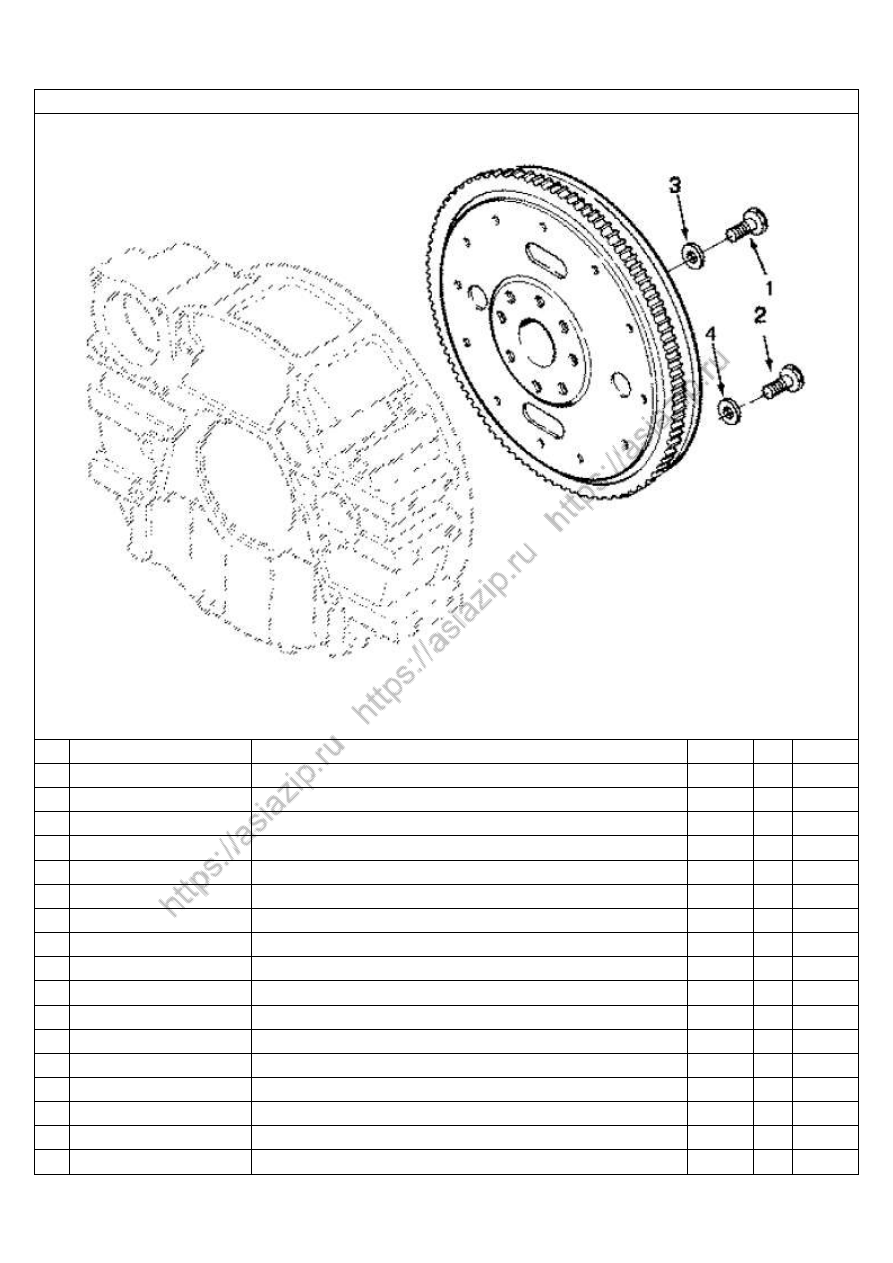

Dongfeng Motor Co., Ltd.



FW90025                Компоновка деталей для установки махавика





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3415323

Болт маховика

4





2

C3415323

Болт маховика

4





3

C3900269

Плоская шайба

4





4

C3900269

Плоская шайба

4

































































































































































1-36



Dongfeng Motor Co., Ltd.



GG9804                Компоновочные детали для установки шестерёнчатого картера











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

Q1840816-0H1

Болт

2





































































































































































































1-37



Dongfeng Motor Co., Ltd.



GG9806

Крышка шестерёнчатого картера









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3938077

Контрогайка

5





2

C3942535

Передний сальник в сборе

1





3

C3941786

Держатель переднего сальника

1





4

C3968562

Передний сальник коленвала

1





5

C3943813

Крышка шестерёнчатого картера

1





6

Q1840816-0H1

Болт

13





7

Q1840850-0H1-J1

Болт

11





























































































































1-38



Dongfeng Motor Co., Ltd.



HC9046

Компоновочные детали для установки отопления











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C156075

Чашевидная заглушка

2





2

C3008468

Коническая пробка

5





3

C3008469

Коническая пробка

3













































































































































































1-39



Dongfeng Motor Co., Ltd.



HD9161

Компоновка гидронасоса рулевого управления





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

34Z07-06025

Штуцер-угольник подачи масла в сборе

1





2

C154916

Уплотнительная прокладка гидронасоса

1





3

C3903464

Болт

2





4

C4930793

Гидронасос рулевого управления

1

































































































































































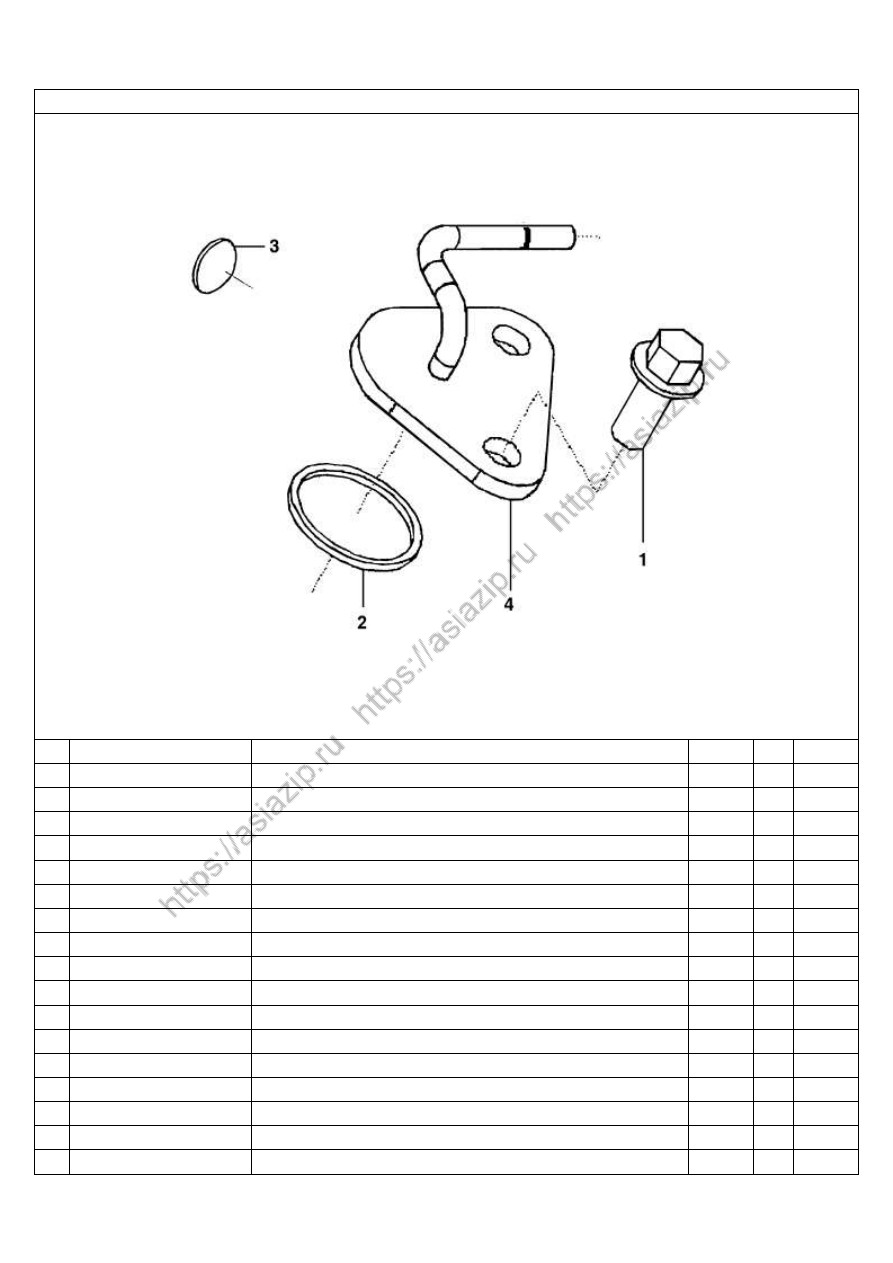

1-40



Dongfeng Motor Co., Ltd.



IC9450

Компоновка соединителя воздухозаборника





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C4928832

Труба воздухозаборника

1





2

C4929605

Уплотнительная прокладка

1





3

Q1840830

Болт

8













































































































































































1-41



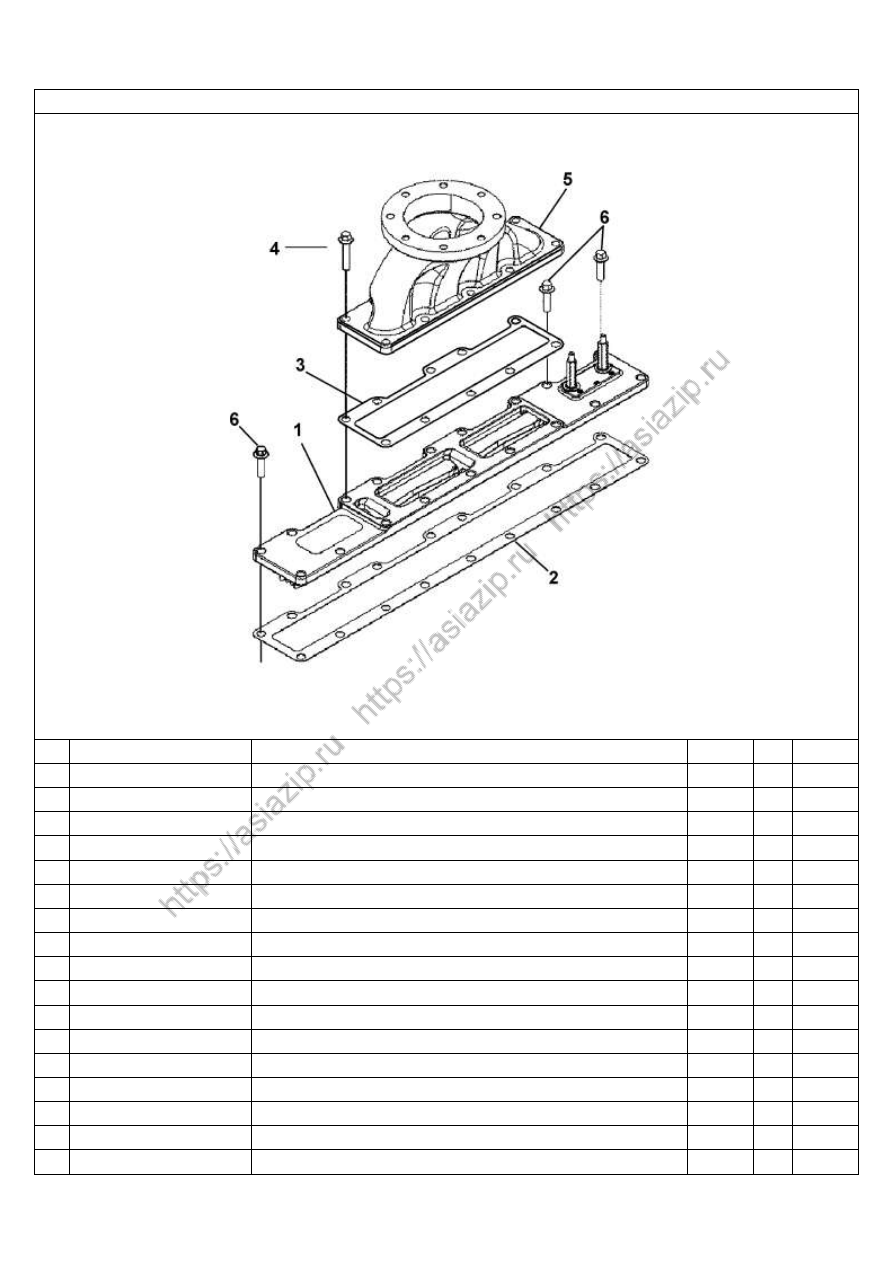

Dongfeng Motor Co., Ltd.



IM9101

Впускной коллектор





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3944222

Подогреватель воздуха

1





2

3944646

Уплотнительная прокладка крышки для впускной трубы

1

1



3

3992090

Уплотнительная прокладка

1

1



4

A3900678

Болт

10





5

C3943613

Впускная труба

1





6

Q1840830

Болт

3









































































































































1-42



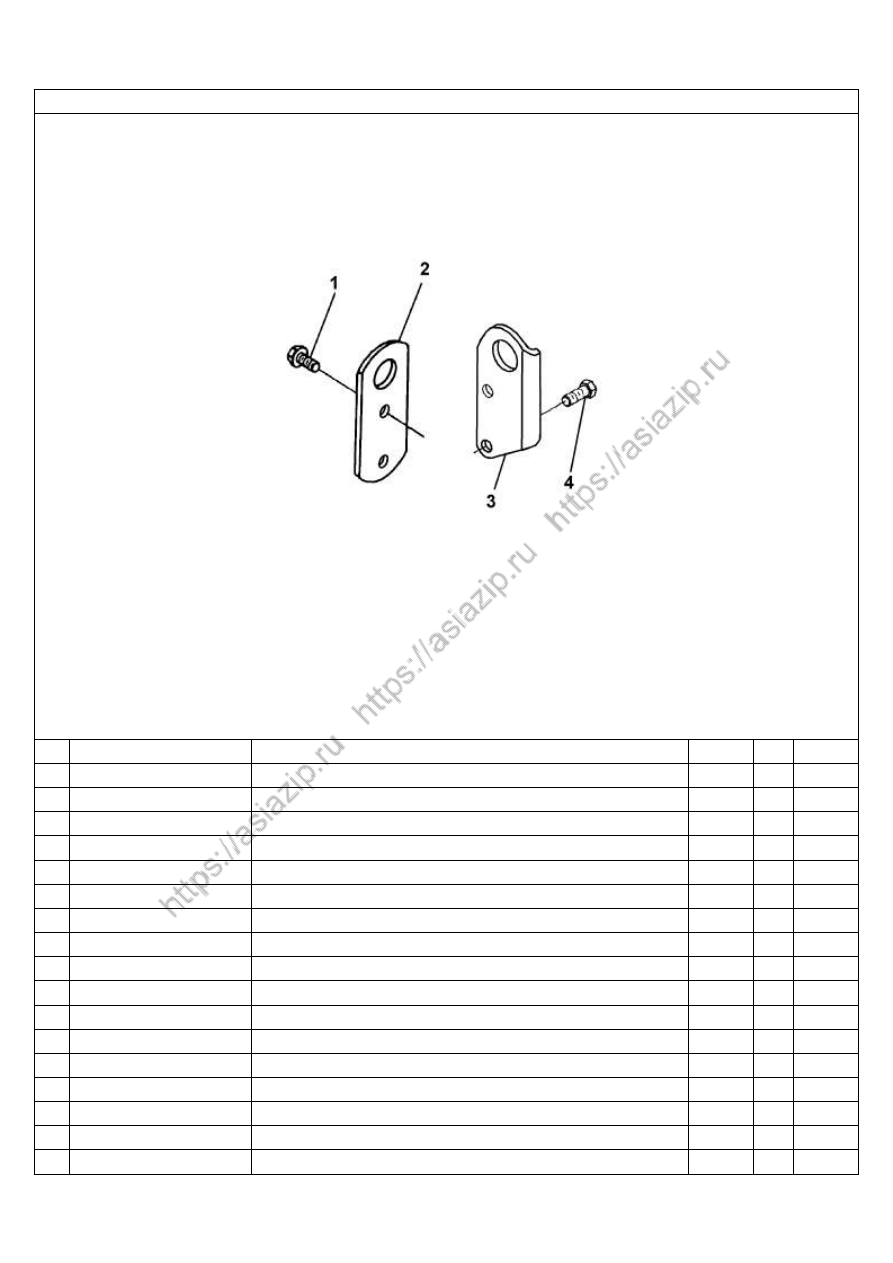

Dongfeng Motor Co., Ltd.



LA9028

Подвесная серьга двигателя









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3901249

Болт

2





2

C3944239

Подвесная серьга

1





3

C3944290

Подвесная серьга

1





4

Q150B1225

Болт

2

































































































































































1-43



Dongfeng Motor Co., Ltd.



LC9765    LF9130                Маслоохладитель и масляный фильтр





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3974326

Держатель масляного фильтра

1





2

C3008468

Коническая пробка

1





3

C3008469

Коническая пробка

1





4

C3906619

Коническая пробка

2





5

C3918174

Уплотнительная прокладка для сердцевины маслоохладителя

1





6

C3929011

Уплотнительная прокладка для сердцевины маслоохладителя

1





7

C3931084

Пробка в сборе

1





8

C3930910

Нарезная пробка

1





9

C3930911

Уплотнительная шайба

1





10  C3934410

Масляный обходной клапан

1





11

C3944874

Болт

3





12  C3945967

Плунжер клапана для регулировки давления масла

1





13  C3966365

Сердцевина маслоохладителя

1





14  C3966976

Болт

8





15  C3970655

Пружина

1





16  3401544

Масляный фильтр

1

1















1-44



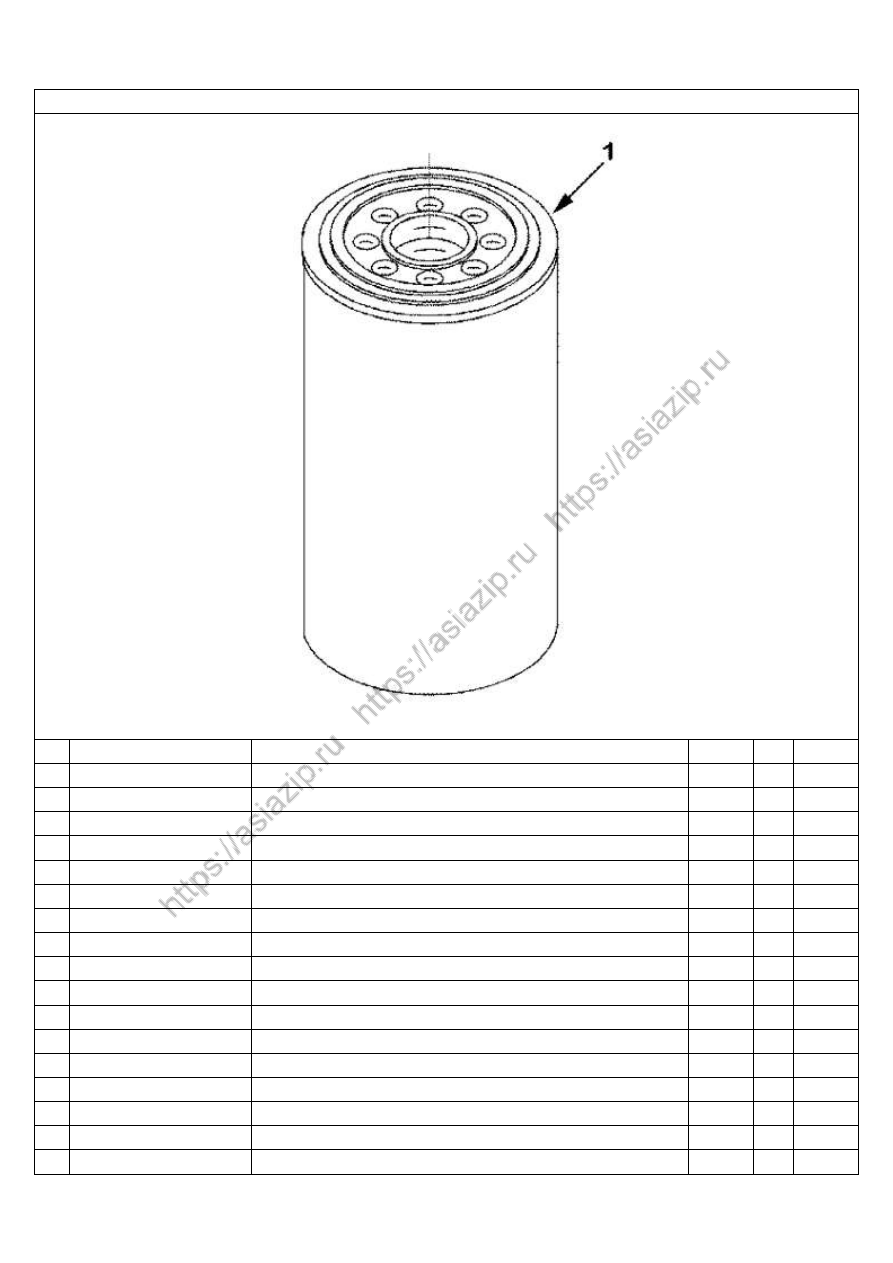

Dongfeng Motor Co., Ltd.



LF9130                Масляный фильтр



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3401544

Масляный фильтр

1





















































































































































































1















1-45



Dongfeng Motor Co., Ltd.



LG90191

Масляный щуп





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C108722

Зажим

1





2

C3285707

Маслозамерительная трубка

1





3

C3943808

Чашевидная заглушка

1





4

C4935192

Масляный щуп

1

































































































































































1-46



Dongfeng Motor Co., Ltd.



LP9724

Масляный насос











No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3991123

Масляный насос

1





2

Q150B0830

Болт

4

























































































































































































1-47



Dongfeng Motor Co., Ltd.



MS9067

Компоновка управления акселератором





No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

11N12-08091

Соединитель масляного насоса

1





2

C3975926

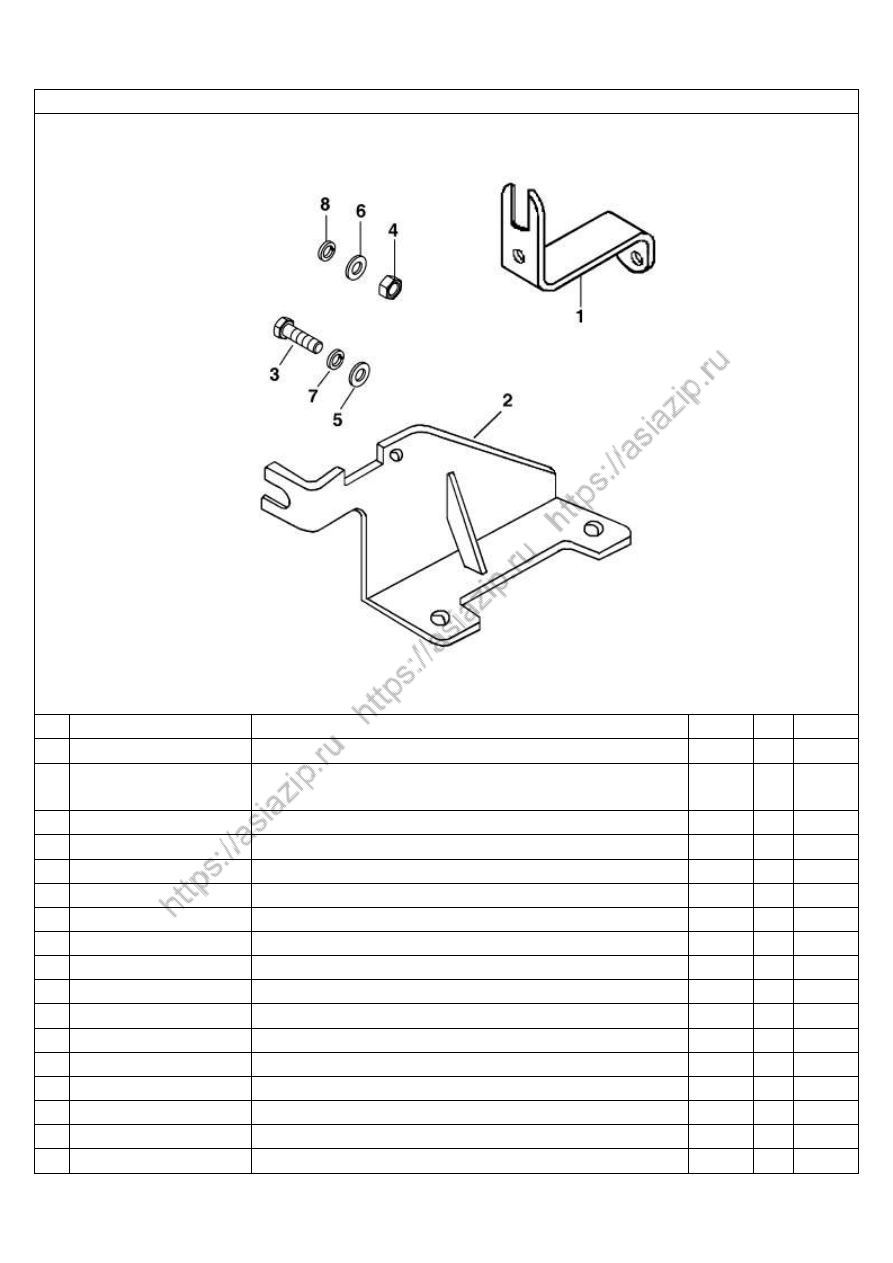

Регулировочная  крепежная  пластина  троса  управления
акселератором

1





3

Q150B0620

Болт

1





4

Q340B08

Гайка

2





5

Q40106

Плоская шайба

1





6

Q40108

Плоская шайба

2





7

Q40306

Пружинчатая шайба

1





8

Q40308

Пружинчатая шайба

2

















































































































1-48



Dongfeng Motor Co., Ltd.



OB9363

Маслозаправочная компоновка цилиндра







No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

A3910495

Болт

2





2

C3906696

Уплотнительное кольцо

1





3

C3920706

Чашевидная заглушка

1





4

C3964393

Масляный возвратный трубопровод

1

































































































































































1-49



Dongfeng Motor Co., Ltd.



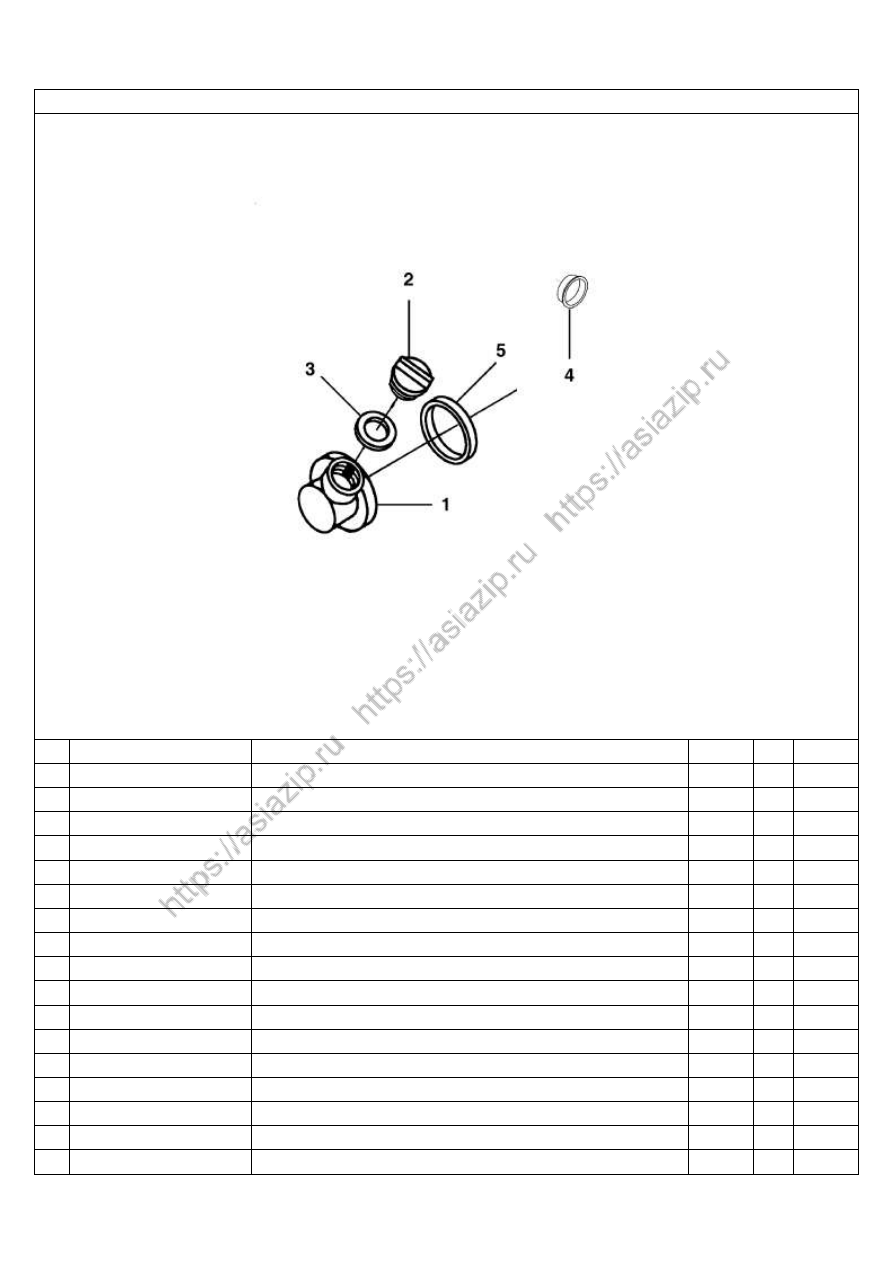

OB9377

Маслозаправочная компоновка цилиндра









No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

C3921644

Маслозаправочный патрубок

1





2

C3901895

Крышка маслозаправочной горловины

1





3

C3902363

Уплотнительное кольцо

1





4

C3903475

Уплотнительное кольцо

1





5

C3905401

Чашевидная заглушка

1





















































































































































1-50



Dongfeng Motor Co., Ltd.



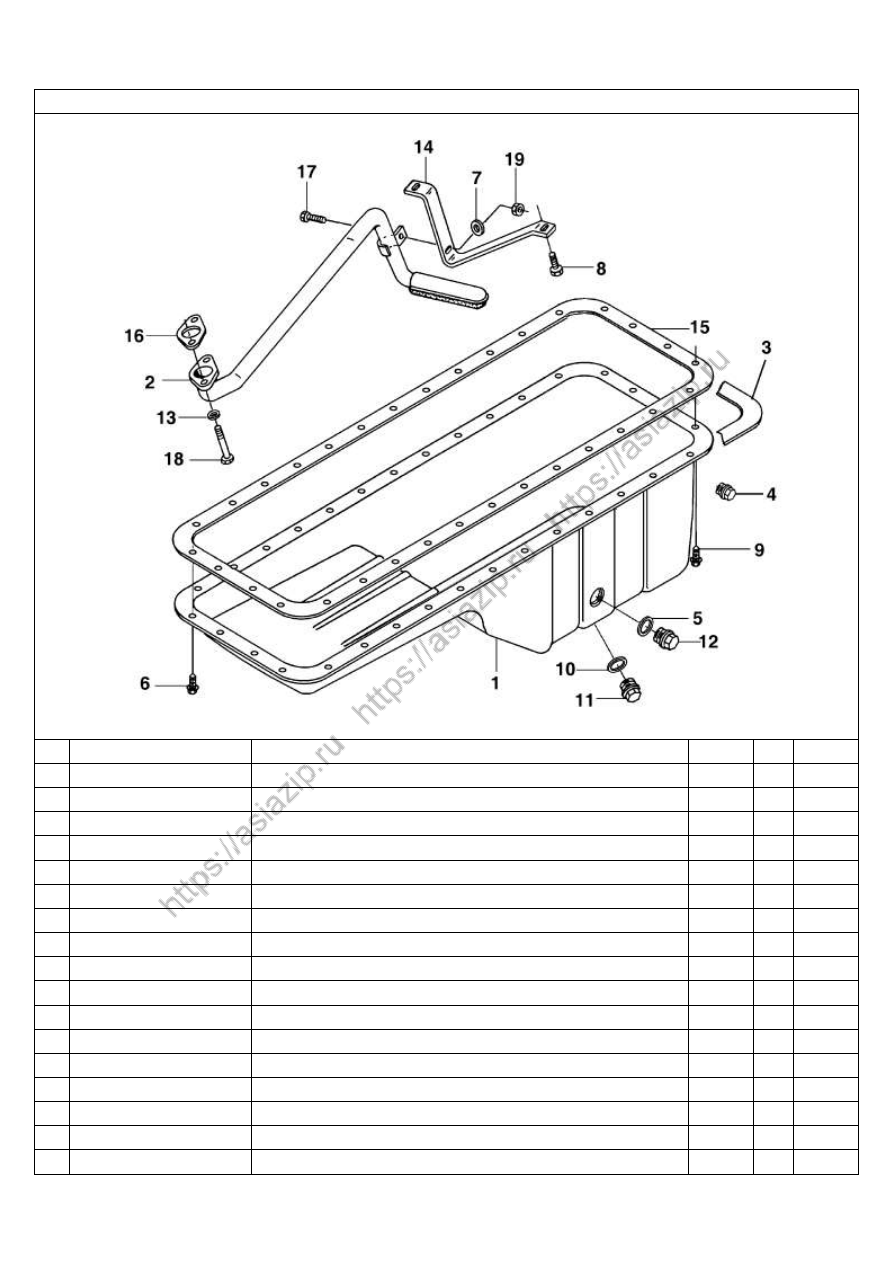

OP9337

Поддон картера



No

Номер запчасти

Наименование запчасти

Кол-во  **

*

1

3944258

Поддон картера

1





2

3944264

Маслоприемник в сборе

1





3

3965800

Зажимная пластина

4





4

C3013786

Пробка

1





5

C3902425

Уплотнительная шайба

1





6

C3907860

Болт

16





7

C3910960

Плоская шайба

1





8

C3913638

Болт

2





9

C3920400

Болт

16





10  C3920773

Уплотнительная шайба

1





11

C3924147

Пробка поддона картера

1





12  C3924148

Нарезная пробка

1





13  C3926865

Разделительный блок

2





14  C3927611

Опора трубопровода

1





15  C3938160

Уплотнительная прокладка поддона картера

1





16  C3939352

Уплотнительная прокладка маслоприемника

1





17  Q1840620

Болт

1





1-51
