Седельный тягач Dongfeng DFL4251A-T04-001-010A. Каталог запчастей (2006 год) - часть 1

Седельный тягач Dongfeng DFL4251A-T04-001-010A

Каталог автозапчастей

Коммерческая Транспортная Компания Dongfeng Motor Co., Ltd.

Декабрь, 2006 г.

Предисловие

данном

каталоге

приведены

номера

деталей

для

самосвалов

Dongfeng

DFL4251A-T04-001-010A.
2.  При  заказе  или  покупке  запчастей  потребитель  должен    указать  точный  номер  запчасти,
название детали и количество.
3. Настоящий каталог по запчастям составлен по рисункам и перечням до июня 2006 года. В связи
с усовершенствованием конструкций, нумерация, конструкции и размеры могут быть изменены.
4.  Послепродажный  технический  ответственный  маркетинговый  отдел  и  Главное  управление  по
продажам  Коммерческой  транспортной  компании  Dongfeng  Motor  Co.,  Ltd.  ответственны  за
составление  данного  каталога.  По  вопросам  приобретения  запчастей  просим  обращаться  в
послепродажный  технический  ответственный  маркетинговый  отдел  и  Главное  управление  по
продажам Коммерческой транспортной компании Dongfeng Motor Co., Ltd.

Коммерческая Транспортная Компания Dongfeng Motor Co., Ltd.

декабрь 2006 года

Основные составляющие компоновки в сборе

Перед применением настоящего каталога по автозапчастям и перед поиском номеров деталей, необходимо, прежде
всего,  подтвердить,  совпадает  ли  тип  автомобиля  с  настоящим  справочником.    В  случае  несоответствия  вы
можете  посетить  наш  сайт  Dongfeng  Motor  Trade  Corporation,  для  уточнения  нужного  типа  автомобиля  и
произвести  соответственный  выбор  наименования,  потом  согласно  компоновке    вашего  автомобиля,  выбрать
нужные запчасти по данному каталогу.

Двигатель

L375 20

дизельный двигатель Dongfeng Cummins Engine Co., Ltd.

L375 20

двигатель со сцеплением в сборе, номер детали:

со сцеплением в сборе: 1000020-E2701

Сцепление

Натяжное сцепление, диафлагменное, Ф430мм
Крышка сцепления и прижимной диск в сборе, номер детали: 1601090-T0500
Диск сцепления ведомый в сборе, номер детали: 1601130-T0500

Трансмиссия

Shanxi DaTong Gear Group Co.,LTD. Двенадцатиступенчатая КПП
Коробка передач со сцеплением в сборе: 1700010-ZB7C0

Рулевой механизм

Dongfeng Motor Co., Ltd.
Рулевой механизм с усилителем, номер детали: 3401010-T0100

Рама

Dongfeng Motor Co., Ltd. Штамповочная и вклепанная
Рама в сборе, номер детали: 2800010-T0400

Карданный вал

Dongfeng Motor Co., Ltd.
Карданный вал и опора в сборе номер детали: 2201010-T0400

Передний мост

Dongfeng Motor Co., Ltd. 7 тон. Двутавровая балка
Передний мост в сборе, номер детали: 3000010-T0500

Задний мост

Dongfeng Motor Co., Ltd. Два заднего моста типа 460, 13 тон.
Колесная ступица заднего моста с тормозом в сборе, номер детали: 24ZAS03B-00005

Средний мост

Dongfeng Motor Co., Ltd.
Колесная ступица среднего моста с тормозом в сборе, номер детали: 25ZAS03B-00005

Тормозная система

Рабочая тормозная система: двухконтурная пневматическая
Стояночный ручной тормоз: тормозная пружинная камера управляемая ручным клапаном
Способ экстренного торможения: пружинное торможение.

Передняя подвеска

Вид: Стальная рессора с серьгой

Задняя подвеска

Вид: Стальная рессора

Колесо и шина

Размер шины: 12.00R20
Колесо в сборе, номер детали: 3101010-T0500

12.00R20 шина в сборе: 3106ZB1-010-A

Кабина

D310 кабина, высокая с двумя спальными местами
Кабина водителя в сборе – оборудованная, номер детали: 5000012-C0310-01

ОГЛАВЛЕНИЕ

Двигатель в сборе.............................................................................................................................................................1-1

1000020-E2701 двигатель в сборе.........................................................................................................................1-2

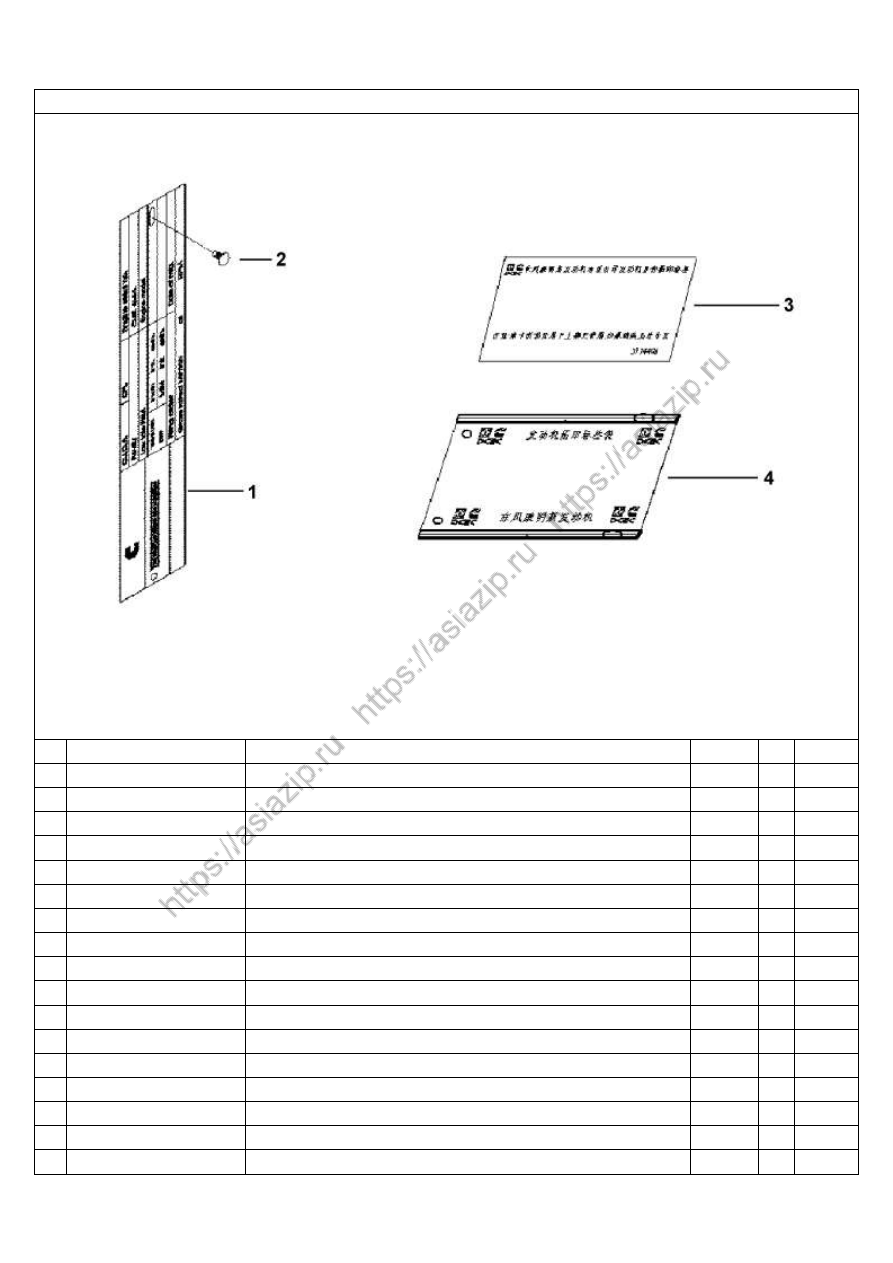

AP9480

таблички параметров.........................................................................................................................1-3

BB9171

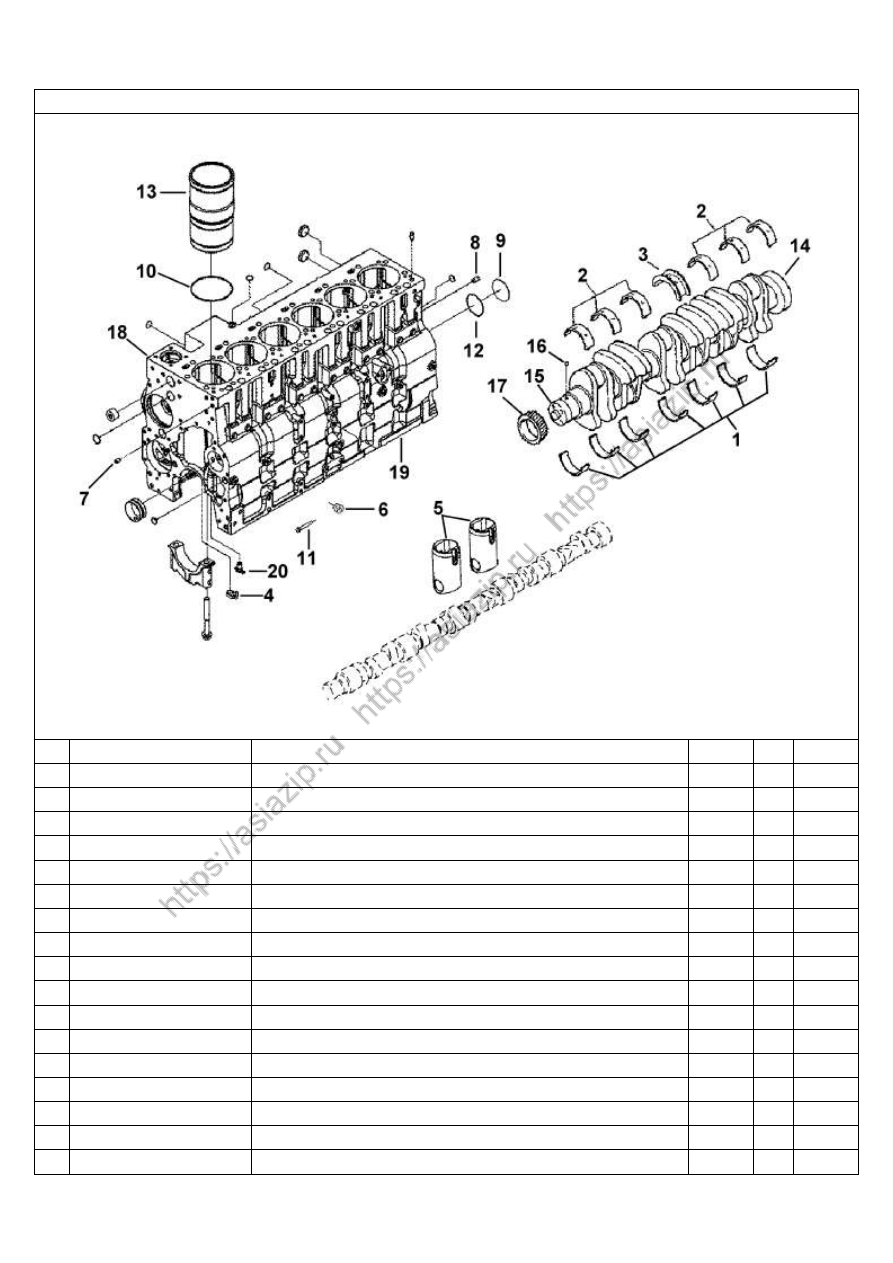

блок цилиндров..................................................................................................................................1-4

BB9213

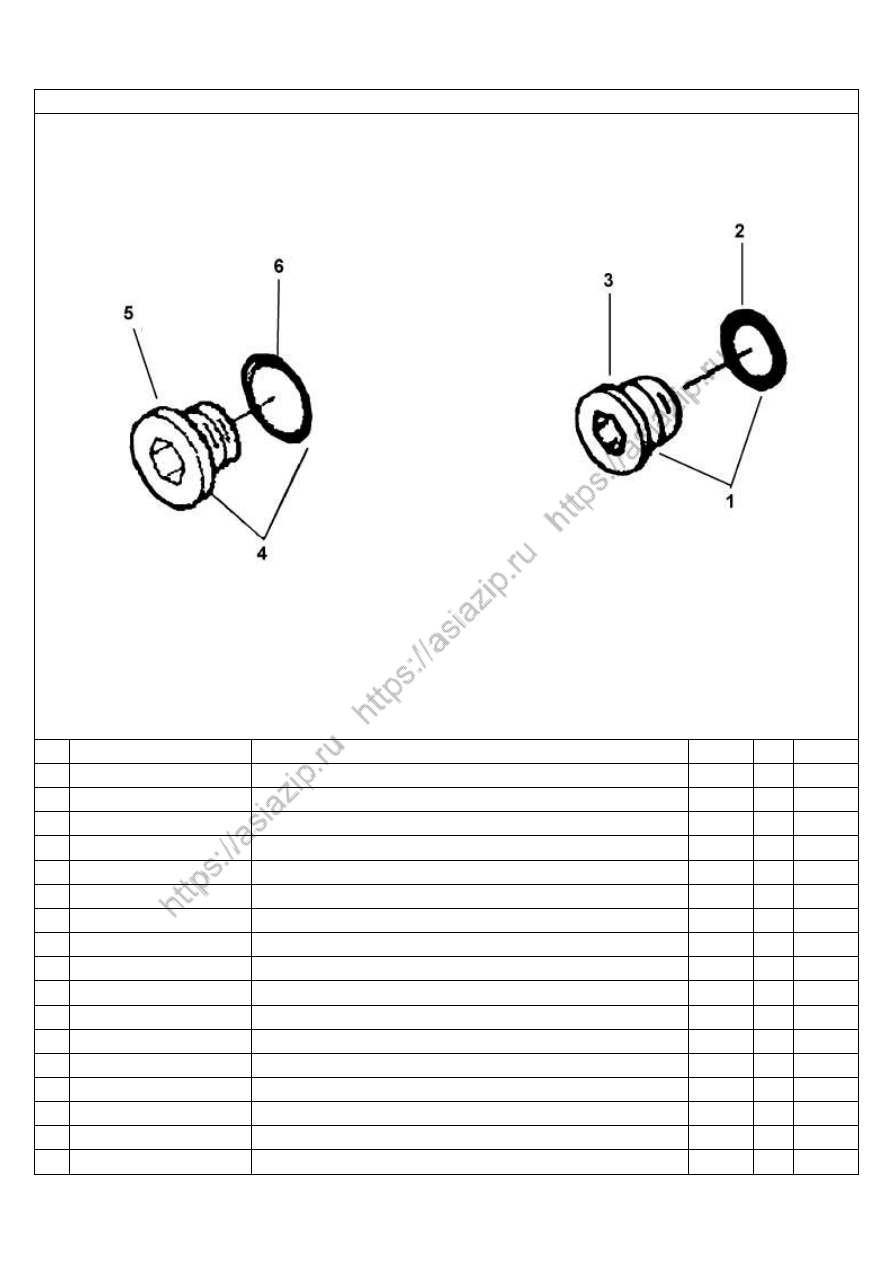

соединение трубопроводов блока цилиндров.................................................................................1-6

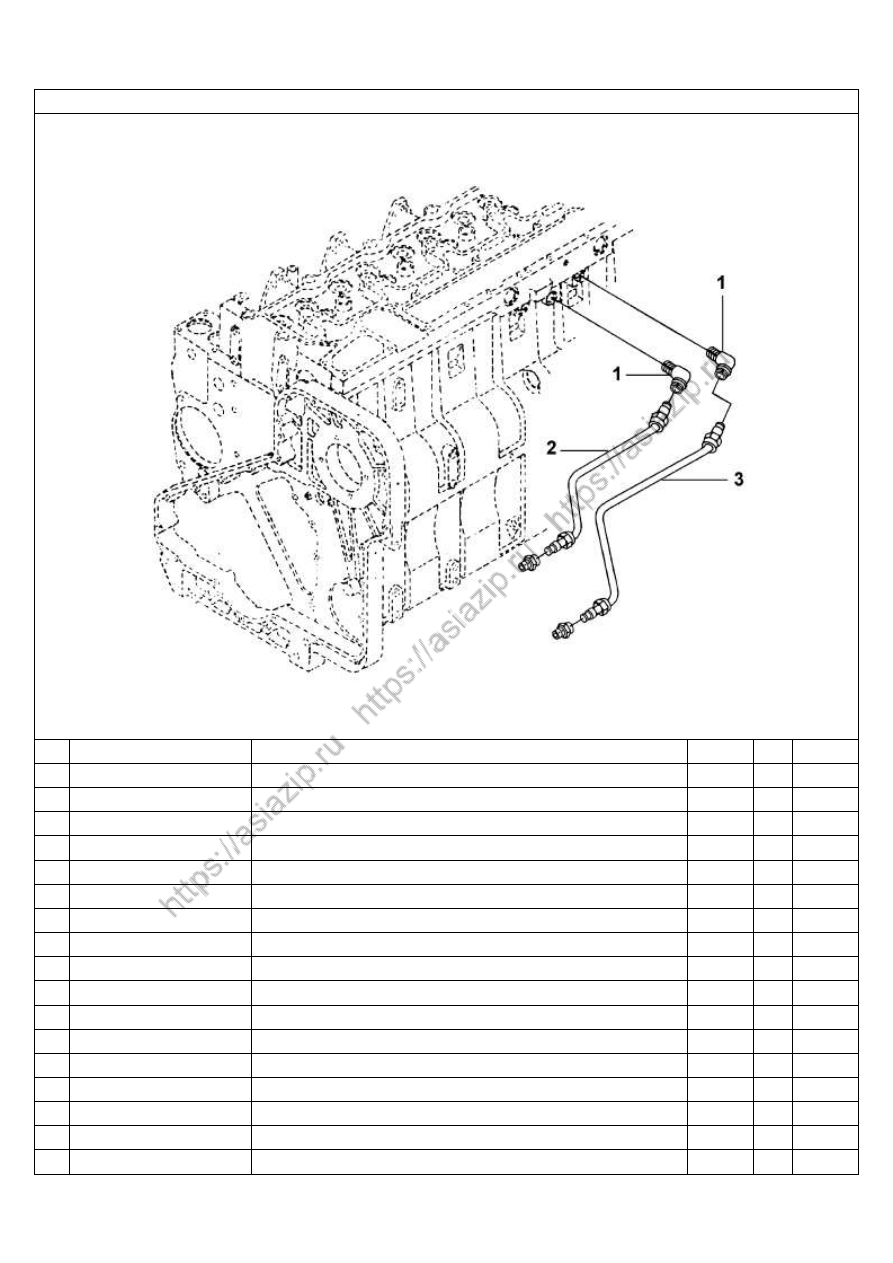

BB9216 охлаждающий трубопровод блока цилиндров.................................................................................1-7

BB9881

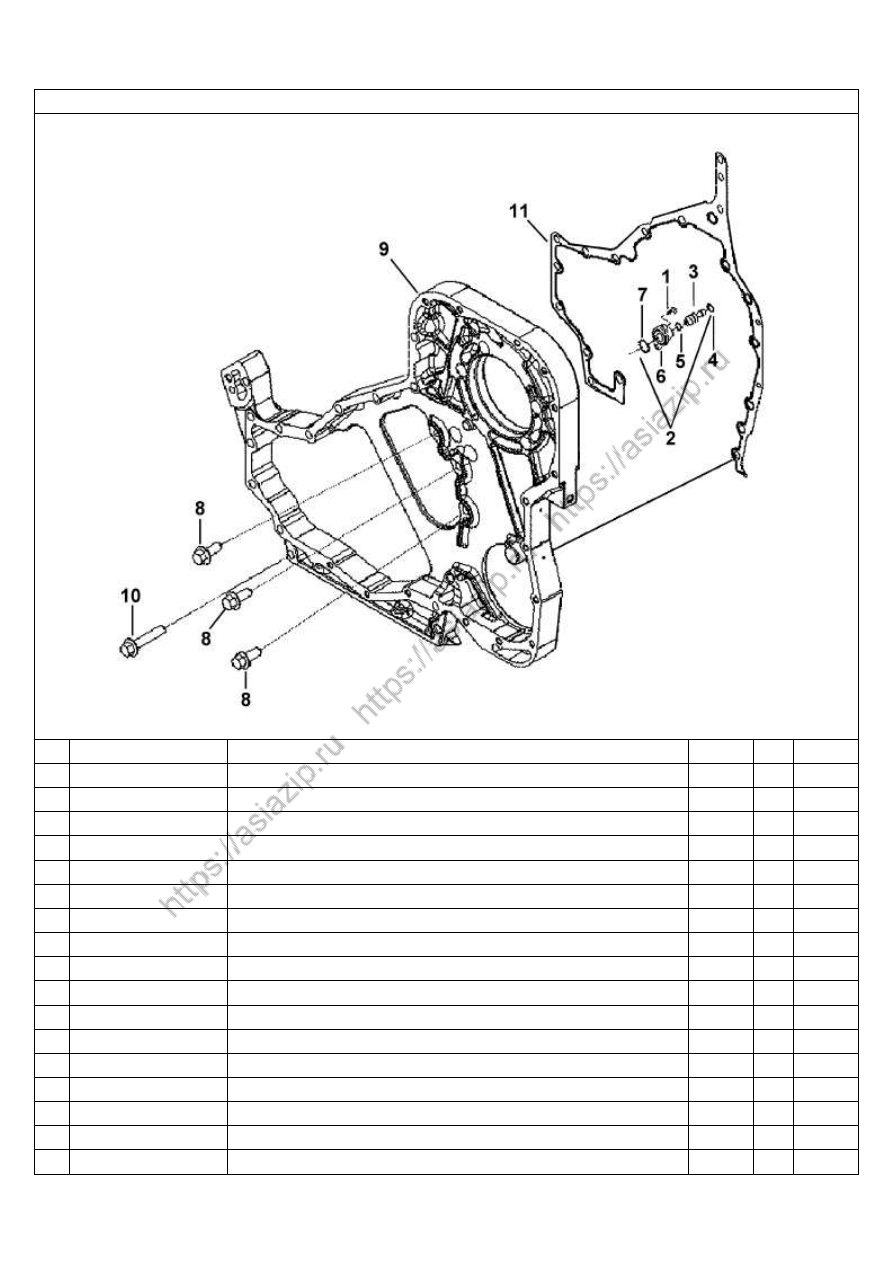

блок шестерёночного картера...........................................................................................................1-8

BR9239

блок вентиляции картера...................................................................................................................1-9

CC9297

компоновка охлаждающих трубопроводов компрессора..............................................................1-10

CF9118

компоновка привода кондиционера.................................................................................................1-11

CF9148

компоновка кондиционера................................................................................................................1-12

CH9087

компоновка вспомогательного патрубка охлаждающей жидкости..............................................1-13

CL9079

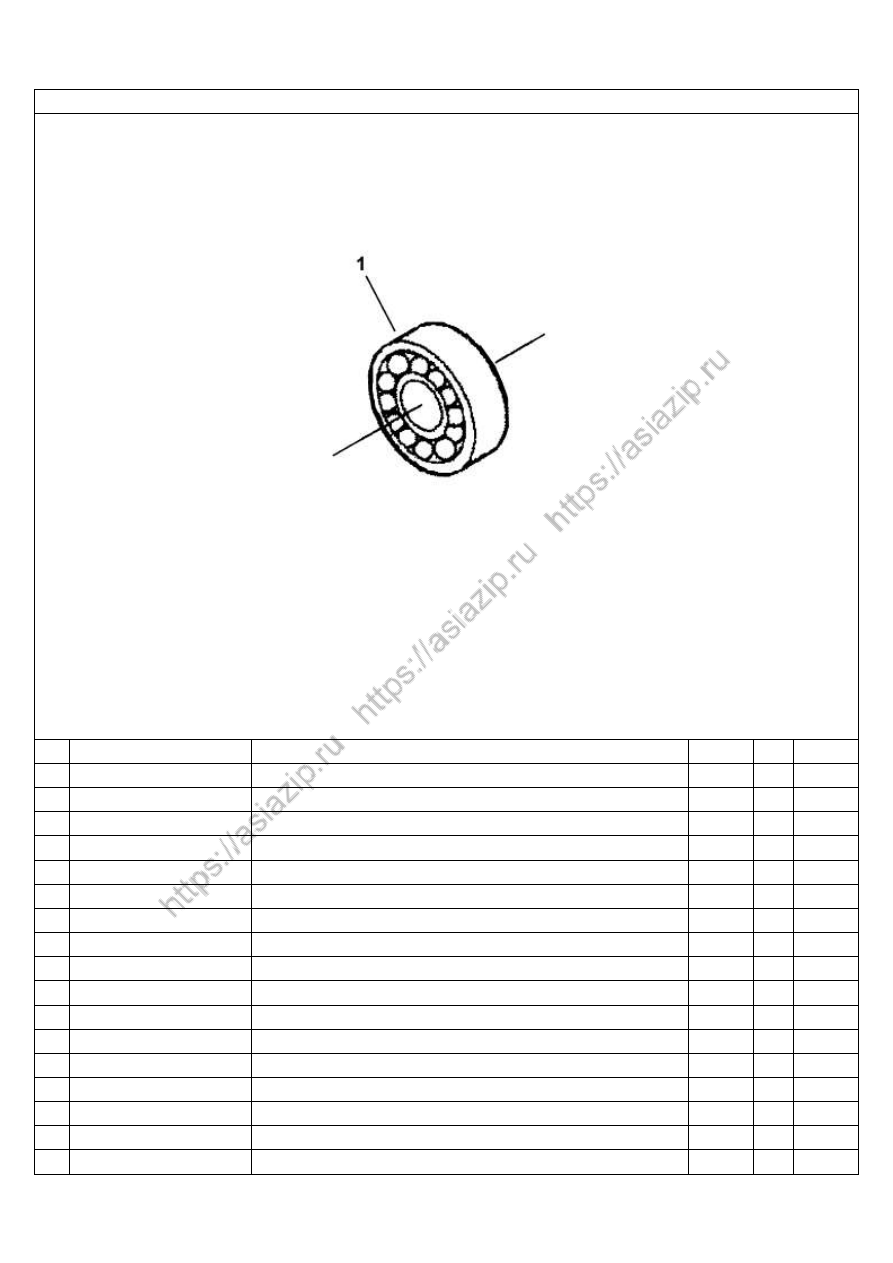

первый передний подшипник коробки передач.............................................................................1-14

CP9590

блок компрессора..............................................................................................................................1-15

DA9155

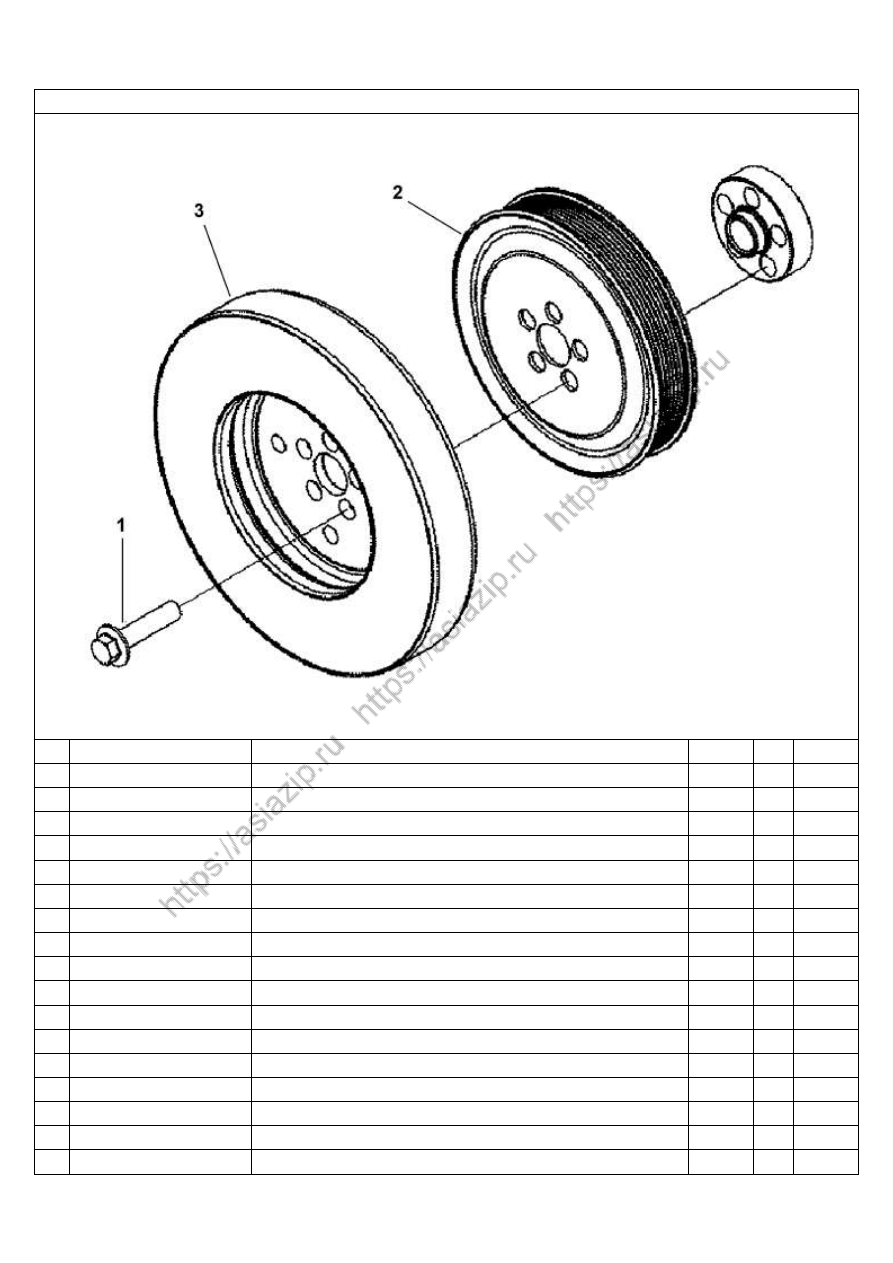

блок гасителя крутильных колебаний ............................................................................................1-16

EA9089

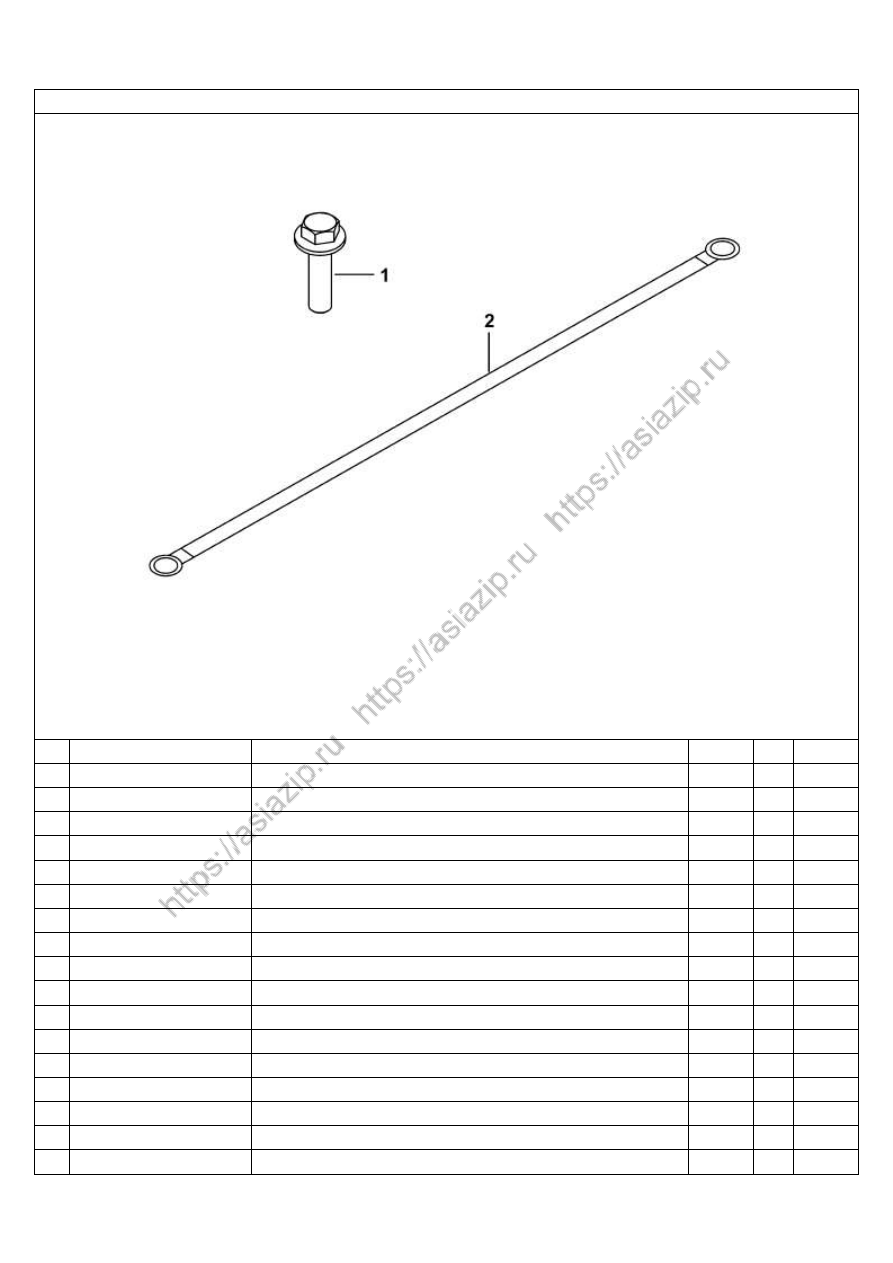

массовый провод ..............................................................................................................................1-17

EB9051

пневмовыпускной тормозной блок.................................................................................................1-18

EC9702

термостат...........................................................................................................................................1-19

EE9293

генератор...........................................................................................................................................1-20

EH9591

компоновка деталей для установки генератора.............................................................................1-21

EM9223

компоновка кронштейна передней подвески двигателя...............................................................1-22

EO9104

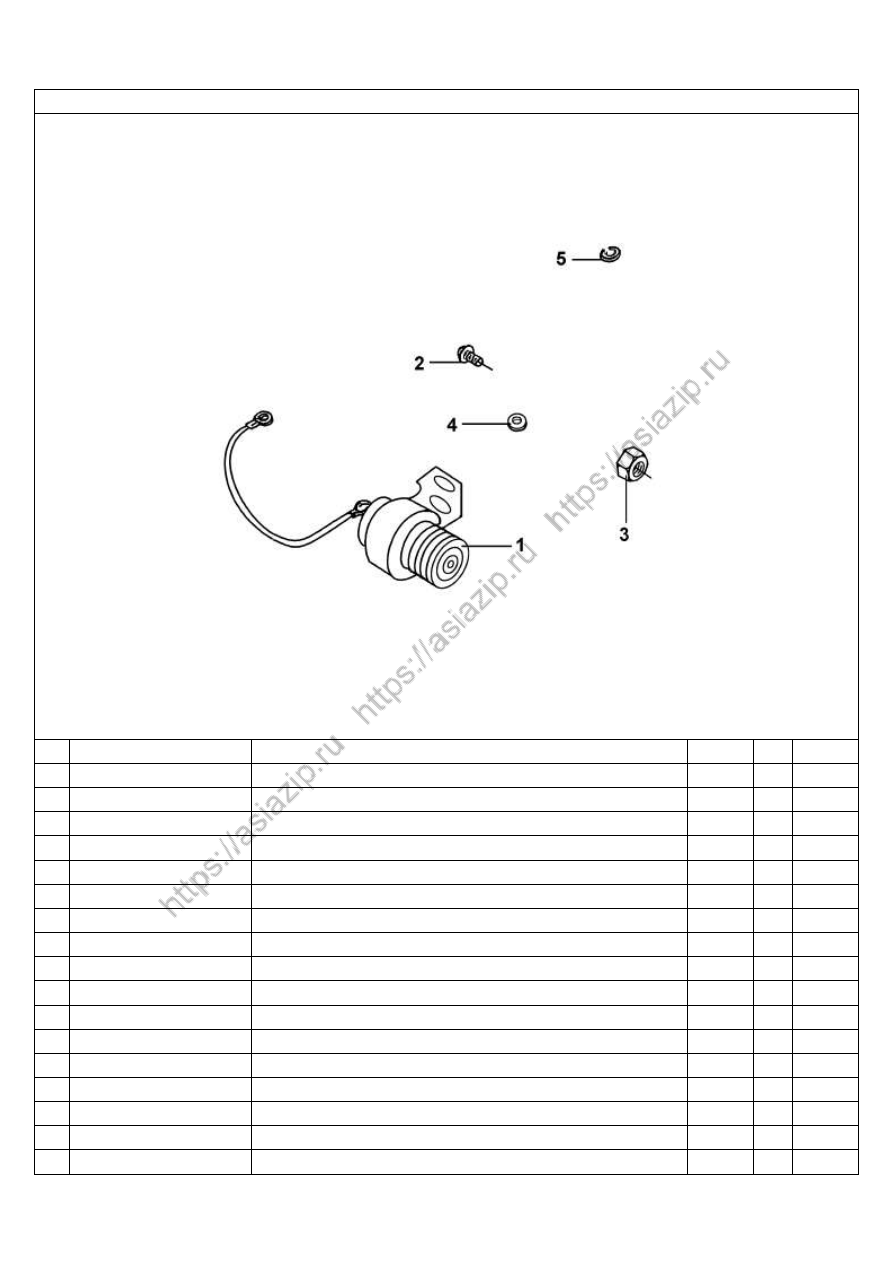

датчик тахометра в сборе.................................................................................................................1-23

FA9310

компоновка привода вентилятора...................................................................................................1-24

FA9739

компоновка привода вентилятора...................................................................................................1-25

FE9043

блок соединительных патрубков компенсационного нагнетателя...............................................1-26

FF9688

топливные фильтры..........................................................................................................................1-27

FF9689

соединительные патрубки топливного фильтра.............................................................................1-28

FH9413

кожух маховика..................................................................................................................................1-29

FP90370 FP90591

топливный насос высокого давления и его крепление..................................................1-30

FP90545 топливный насос...............................................................................................................................1-31

FS9891

насос топливоподкачивающий в сборе...........................................................................................1-32

FT9190

состав топливного трубопровода....................................................................................................1-33

FV9387

компоновка электромагнитного клапана-отсекателя.....................................................................1-34

FW9782 маховик...............................................................................................................................................1-35

FW90025 компановка деталей для крепления маховика................................................................................1-36

GG9804

компоновочные детали для установки шестерёнчатого картера..................................................1-37

GG9806

крышка шестерёнчатого картера.....................................................................................................1-38

HC9046

компоновочные детали для установки отопления.........................................................................1-39

HD9161

компоновка гидронасоса рулевого управления..............................................................................1-40

IC9450

компоновка соединителя воздухозаборника...................................................................................1-41

IM9101

впускной коллектор...........................................................................................................................1-42

LA9028

подвесная серьга двигателя..............................................................................................................1-43

LC9765

LF9130 маслоохладитель и масляный фильтр.....................................................................................1-44

LF9130

масляный фильтр..............................................................................................................................1-45

LG90191

масляный щуп...................................................................................................................................1-46

LP9724

масляный насос.................................................................................................................................1-47

MS9067

компоновка управления акселератором..........................................................................................1-48

OB9363

маслозаправочная компоновка цилиндра.......................................................................................1-49

OB9377

маслозаправочная компоновка цилиндра.......................................................................................1-50

OP9337

поддон картера..................................................................................................................................1-51

PA9001

блок шкива приводного приспособления.......................................................................................1-53

PP40388

блок конструктивных элементов двигателя ..................................................................................1-54

PP98671

компоновка турбокомпрессора........................................................................................................1-57

PP98698

компоновка трубопроводов форсунок............................................................................................1-58

PP98993

трубопровод крышки цилиндра......................................................................................................1-59

RL9774

составные детали коромысла..........................................................................................................1-60

RP9042

газоотводящий штуцер двигателя...................................................................................................1-61

SD9113

блок датчика температуры воды.....................................................................................................1-62

SD9169

блок датчика сигнала давления масла............................................................................................1-63

SM9772

блок стартера и его крепление........................................................................................................1-64

ST9344 стартер..............................................................................................................................................1-65

TB91272

установка турбокомпрессора .........................................................................................................1-66

TK9022

моментный охлаждающий преобразователь.................................................................................1-67

TP97236

блок трубопроводов турбокомпрессора.........................................................................................1-68

VC9775

состав крышки клапанов.................................................................................................................1-69

WF9094

компоновка водяного фильтра........................................................................................................1-70

WI9145

соединительный патрубок впуска воды.........................................................................................1-71

WO9052

соединительный патрубок выпуска воды......................................................................................1-72

WP9101

компоновка водяного насоса...........................................................................................................1-73

WP9916

натяжной ролик ремня.....................................................................................................................1-74

WP9963

ремень водяного насоса ..................................................................................................................1-75

Система двигателя........................................................................................................................................................2-1

1001B-T0500

передняя подвеска двигателя.................................................................................................2-2

1001C-T0500 задняя подвеска двигателя.....................................................................................................2-3

1001H-T0900

вспомогательная подвеска двигателя....................................................................................2-4

1101B-T0400 установка топливного бака....................................................................................................2-5

1101F-T0400

компоновка топливного бака..................................................................................................2-6

1104A-T0400

топливная магистраль для подачи топлива...........................................................................2-7

1104B-T0400

топливная магистраль для подачи топлива...........................................................................2-8

1104C-T0400

топливная магистраль возврата топлива...............................................................................2-9

1105B-T0400 установка топливного фильтра грубой очистки.................................................................2-10

1108K-T0500

крепление акселератора.........................................................................................................2-11

1108N1-09

крепление вспомогательного троса управления.................................................................2-12

1109A1-ZD2A

воздухоочиститель.................................................................................................................2-13

1109B1-ZD10

компоновка держателя воздухоочистителя..........................................................................2-14

1109C-T0500

пневматические входные трубы от воздушного фильтра до двигателя............................2-15

1109J1-ZD2A

сигнализатор засоренности воздушного фильтра...............................................................2-18

1109L-T0500

воздушные патрубки компрессора........................................................................................2-19

1118A1-ZB6

промежуточный охладитель воздуха ...................................................................................2-20

1118B1-ZB6

крепеж промежуточного охладителя....................................................................................2-21

1118C1-ZB7C

соединитель промежуточного охладителя и крепежные детали.......................................2-22

1119A1-ZB3

топливный фильтр предварительной очистки.....................................................................2-23

1201A-T0900

глушитель................................................................................................................................2-24

1201B-T0900

крепеж глушителя...................................................................................................................2-26

1203A-T0900

впускная труба глушителя.....................................................................................................2-27

1203G-T0500

выпускной соединительный патрубок турбокомпрессора.................................................2-28

1204A-T0900

компоновка теплоизоляции выпускной системы................................................................2-29

1301A2-ZB6

компоновка радиатора............................................................................................................2-30

1302A-T0500

крепеж радиатора....................................................................................................................2-31

1303A-T0500

входной и выходной патрубки водяного радиатора.............................................................2-33

1308A-T0500

блок вентилятора.....................................................................................................................2-34

1308B-T0500

крепеж вентилятора................................................................................................................2-35

1309A-T0500

диффузор вентилятора............................................................................................................2-36

1309B-T0500

воздухоотражатель вентилятора............................................................................................2-38

1311A-T0500

расширительный бачок...........................................................................................................2-39

1311B1-ZD10

крепеж расширительного бачка.............................................................................................2-40

1311D-T0500

блок циклического трубопровода для удаления воздуха из двигателя..............................2-41

Сцепление, КПП, карданный вал..............................................................................................................................3-1

1601A-T0500

блок сцепления........................................................................................................................3-2

1601E-T0400

крепление кожуха сцепления.................................................................................................3-3

1606D-T0404

стальные патрубки системы сцепления................................................................................3-4

1606E-T0404

гибкие патрубки в системе сцепления..................................................................................3-5

1608A-T0400

компоновка пневмогидроусилителя сцепления...................................................................3-6

1608C-T0400

впускная трубка пневмогидроусилителя сцепления...........................................................3-7

1700010-ZB7C0

КПП со сцеплением в сборе...................................................................................................3-8

ZB7C0-DC12J-01 первичный и вторичный вал в сборе.....................................................................................3-9

ZB7C0-DC12J-02 промежуточный вал...............................................................................................................3-13

ZB7C0-DC12J-03 вспомогательный вал.............................................................................................................3-14

ZB7C0-DC12J-04 блок управления КПП...........................................................................................................3-16

ZB7C0-DC12J-05 корпус сцепления...................................................................................................................3-20

ZB7C0-DC12J-06 корпус КПП.............................................................................................................................3-21

ZB7C0-DC12J-07 задняя крышка........................................................................................................................3-23

ZB7C0-DC12J-08 верхняя крышка......................................................................................................................3-24

1703A-T0900

рычаг переключения передач................................................................................................3-27

1703B-T0900

тяга переключения передач...................................................................................................3-28

1703F-T0900

одинарная тяга управления коробкой передач....................................................................3-30

1703U-T0400

трубопровод управления коробкой передач........................................................................3-31

1712A-T0501

маслоохладитель....................................................................................................................3-32

1712B-T0501

трубопровод маслоохладителя.............................................................................................3-33

2201A-T0400

карданный вал........................................................................................................................3-35

2202ZB7A-010 Карданный вал со шлицевой вилкой в сборе.......................................................................3-36

2201010-T0400 Карданный вал со скользящей вилкой в сборе....................................................................3-38

Рама и подвеска............................................................................................................................................................4-1

1001E-T0500

задняя подвеска двигателя....................................................................................................4-2

1001G-T0500

передняя подвеска двигателя................................................................................................4-3

1001J-T0500

вспомогательная подвеска двигателя...................................................................................4-4

2800010-T0400

рама и кронштейны в сборе..................................................................................................4-5

2801I-T0700

передняя поперечина рамы...................................................................................................4-6

2801P-T0800 балансирная подвеска поперечины......................................................................................4-7

2801Q-T0800 задняя поперечина рамы.......................................................................................................4-8

2806A-T0100 передний сцепной крюк........................................................................................................4-9

2831A-T0800 допонительная поперечина.................................................................................................4-10

2831B-T0800 третья поперечина................................................................................................................4-11

2901A3-01 пластина крышки(узел агрегата).........................................................................................4-12

2901B3-ZB6

стремянка рессоры .............................................................................................................. 4-13

2901C-T0400

крепление подвески передней рессоры к раме .................................................................4-14

2901D3-01

палец рессоры.......................................................................................................................4-15

2901E3-02

серьга.....................................................................................................................................4-16

2901H1-05

верхний штифт и крепление амортизатора........................................................................4-17

2901I3-ZD10

нижний кронштейн и нижний штифт амортизатора.........................................................4-18

2901J1-02

соединительная серьга амортизатора.................................................................................4-19

2902S1-ZB8A

ограничительный блок в сборе...........................................................................................4-20

2904A-T1400

пластина крышки балансирной подвески..........................................................................4-21

2904С-T0801

балансирная подвеска рамы прицепа.................................................................................4-22

2904F-T0800

установка балансирной подвески.......................................................................................4-23

2906A-T0500

передняя тяга поперечной устойчивости...........................................................................4-25

2912A3-ZB6

передняя рессора..................................................................................................................4-27

2913A3-ZB8A

задняя рессора......................................................................................................................4-28

2921A2-02

компоновка амортизатора...................................................................................................4-29

2931B-ZB700

реактивная штанга...............................................................................................................4-30

2701AC-01

блок седла.............................................................................................................................4-31

2701B-ZB7E0

работающая площадка.........................................................................................................4-32

2701CC-ZD10

кронштейн клапанов прицепа.............................................................................................4-33

2701DC-ZB7

направляющая......................................................................................................................4-34

Передний и задний мост............................................................................................................................................5-1

3000010-T0500

передний мост в сборе.........................................................................................................5-2

3001A3-ZB6

компоновка переднего моста...............................................................................................5-3

3103A-T0500 передняя ступица и тормозной барабан.............................................................................5-5

3303A4-ZB6

поперечная рулевая тяга......................................................................................................5-7

3501A-ZB1E0

тормозной механизм передний левый...............................................................................5-9

3501B-ZB1E0

тормозной механизм передний правый...........................................................................5-12

2400010-T0400

система заднего моста.......................................................................................................5-15

3502A-T0400

тормозной механизм задний левый..................................................................................5-16

3502B-T0400

тормозной механизм задний правый................................................................................5-19

2402ZB7D-010

главный редуктор и дифференциал с коническими шестернями..................................5-22

2500010-ZB7D1

система среднего моста.....................................................................................................5-25

3503A-ZB700

тормозной механизм средний левый................................................................................5-26

3503B-ZB700

тормозной механизм средний правый..............................................................................5-29

2502ZB7D-010

главный редуктор среднего моста....................................................................................5-32

ZAS03B-T0400

компоновка деталей среднего и заднего моста...............................................................5-39

Колеса, рулевой механизм, тормозная система.......................................................................................................6-1

3101A-T0400

колесо в сборе.........................................................................................................................6-2

3103B-T0500

гайки и подножное кольцо переднего колеса.......................................................................6-3

3104B4-ZB3

гайки заднего колеса..............................................................................................................6-4

3105A8-ZD10

держатель запасного колеса..................................................................................................6-5

3106A-ZB3

удлиненный пневмонипель...................................................................................................6-6

3401A-T0100

рулевой механизм в сборе.....................................................................................................6-7

3401B-T0100

установка рулевого механизма.............................................................................................6-8

3405A-T0500

трубопровод гидроусилителя................................................................................................6-9

3410A1-07

масляный бачок гидроусилителя.........................................................................................6-11

3412A-T0100

продольная рулевая тяга.......................................................................................................6-13

3412B-T0100

рычаг рулевого механизма...................................................................................................6-14

2507B-ZB7C0

механизм управления блокировкой дифференциала.........................................................6-15

3506001-T0402

распределительная схема трубопроводов пневмотормоза................................................6-16

3513B-T0402 передний воздушный рессивер............................................................................................6-21

3513C-T0402 задний воздушный рессивер................................................................................................6-23

3513G-T0402 передний и задний воздушный рессивер............................................................................6-24

3522B1-ZB7

клапаны для прицепа............................................................................................................6-26

3525A-T0402

однонаправленный клапан...................................................................................................6-27

3527B-ZB700

дифференциальный клапан..................................................................................................6-28

3533A-T1400

разгрузочный клапан............................................................................................................6-30

3541A-T0400

горный тормоз.......................................................................................................................6-31

3542A-T0402

технический индукционный клапан нагрузки...................................................................6-32

3542B-ZB700

привод регулятора давления на заднюю ось......................................................................6-33

3543A-T0402

воздухоосушитель.................................................................................................................6-34

3550A-T0402

передняя антиблокировочная система тормозов (ABS)....................................................6-35

3550B-T0402

задняя антиблокировочная система тормозов (ABS)........................................................6-36

Электрооборудование.................................................................................................................................................7-1

3703A-T0900

аккумулятор...........................................................................................................................7-2

3721A6-ZD2A

электрический сигнал...........................................................................................................7-4

3724A-T0402

пучок проводов на раме.......................................................................................................7-5

3724B-T0500

электропровода источника тока..........................................................................................7-9

3724C6-01 масса-земля..........................................................................................................................7-10

3724E-T0900

пучок электропроводов двигателя.....................................................................................7-11

3729A6-ZB6

задний осветитель...............................................................................................................7-13

3735B-ZB7C0

реле стартера.......................................................................................................................7-14

3736A6-01

главный выключатель массы.............................................................................................7-15

3739A-T0100

устройство подъема кабины..............................................................................................7-16

3754A6-ZD2A

электромагнитный клапан.................................................................................................7-17

3760A-T0400

боковой указатель...............................................................................................................7-18

3773A2-ZB6

задний фонарь.....................................................................................................................7-19

3819B1-ZD2A

сигнализация предупреждения заднего хода...................................................................7-20

3824A6-03

датчик скорости..................................................................................................................7-21

3827A-T0800

топливный датчик...............................................................................................................7-22

3833A-ZB7C0

датчик засоренности воздушного фильтра......................................................................7-23

3839A-T0500

датчик уровня воды............................................................................................................7-24

3902B1-06

домкрат в сборе..................................................................................................................7-25

3919B-T0500

сумка инструментов...........................................................................................................7-26

Кабина...........................................................................................................................................................................8-1

5000012-C0310-01 кабина в сборе.....................................................................................................................8-3

1108A-C0100

педаль акселератора.............................................................................................................8-4

1108C-C0100

компоновка привода акселератора......................................................................................8-5

1108E-T0500

трос управления акселератором..........................................................................................8-6

1108J-C0100

механизм управления акселератором холостого хода в сборе.........................................8-7

1109K-C0101

труба подачи воздуха в кабину...........................................................................................8-8

1602D-C0100

педаль сцепления..................................................................................................................8-9

1604A-C0100

главный цилиндр сцепления..............................................................................................8-10

1606A-C0100

бачок сцепления..................................................................................................................8-11

1606C-C0100

трубопроводы системы сцепления....................................................................................8-12

1703C5-ZD2A

кронштейн управления коробкой передач........................................................................8-13

3404A-C0101

установка карданов рулевого управления........................................................................8-14

3504A-C0100

педаль тормоза....................................................................................................................8-16

3506R-C0301

трубопровода ручного тормоза.........................................................................................8-17

3514A-C0100

пневматический клапан тормоза.......................................................................................8-19

3517A-C0101

ручной тормозной клапан..................................................................................................8-20

3621A-C0100

элемент электроуправления механизима переключения скорости................................8-21

3631A-C0104

элемент электроуправления антиблокировочной системой тормозов (ABS)...............8-22

3638A-C0100

сборный механизм управления по предупреждению.....................................................8-23

3704A-C0100

замок зажигания.................................................................................................................8-24

3714A-C0300

потолочная лампа...............................................................................................................8-25

3714D-C0100

освещение подножки.........................................................................................................8-26

3714G-C0301

задняя лампа для чтения....................................................................................................8-27

3714H-C0300

передняя лампа для чтения................................................................................................8-28

3721B-C0300

воздушный сигнал..............................................................................................................8-29

3722A-C0100

коробка для групп предохранителей................................................................................8-30

3724D-C0322

пучок проводов в кабине...................................................................................................8-31

3724J-C0301

пучок проводов двери........................................................................................................8-35

3724K-C0301

пучок проводов потолка кабины.......................................................................................8-36

3724M-C0301

пучок проводов впереди кабины.......................................................................................8-37

3724N-C0101

пучок проводов бампера....................................................................................................8-38

3724P-C0101

пучок проводов днища кабины.........................................................................................8-39

3724Q-C0100

пучок проводов днища кабины.........................................................................................8-40

3724R-C0301

пучок проводов для чтения................................................................................................8-41

3724Z-C0100

защитная панель переднего пучка проводов....................................................................8-42

3725A-C0100

прикуриватель.....................................................................................................................8-43

3726A-C0100

боковой фонарь поворота...................................................................................................8-44

3726D-C0100

осветитель поворота...........................................................................................................8-45

3731A-C0100

передняя габаритная лампа................................................................................................8-46

3732A-C0100

передние противотуманные фары.....................................................................................8-47

3735A-C0101

реле.......................................................................................................................................8-48

3735D-C0101

реле проблеска....................................................................................................................8-49

3735H-C0100

соединительное реле пневмовыпускного тормоза..........................................................8-50

3735M-C0100

реле стеклоочистителя.......................................................................................................8-51

3735N-C0100

реле кондиционера.............................................................................................................8-52

3735Q-C0100

реле DBR.............................................................................................................................8-53

3735S-C0100

реле управления механизимом переключения скорости................................................8-54

3735W-C0100

реле передних противотуманных фар..............................................................................8-55

3735Y-C0100

реле осветителя поворота..................................................................................................8-56

3747A-C0100

омыватель лобового стекла................................................................................................8-57

3750A-C0100

группа выключателей на щитке.........................................................................................8-58

3750C-C0101

выключатель подогрева......................................................................................................8-59

3750D-C0100

выключатель дверной лампы.............................................................................................8-60

3750F-C0100

выключатель межосевого дифференциала.......................................................................8-61

3750H-C0100

выключатель тормозной лампы и сцепления...................................................................8-62

3750I-C0100

выключатель сцепления.....................................................................................................8-63

3750J-C0101

выключатель антиблокировочной системы тормозов (ABS)..........................................8-64

3750R-C0100

выключатель сцепления для механизма переключения скорости..................................8-65

3750T-C0100

выключатель передних противотуманных фар................................................................8-66

3750U-C0100

выключатель заднего осветителя.......................................................................................8-67

3751X-C0100

заглушка выключателя для зеркала заднего вида.............................................................8-68

3751Y-C0100

заглушка клавишных включателей на щитке....................................................................8-69

3763A-C0100

отражатель............................................................................................................................8-70

3772A-C0100

передние комбинированные фары......................................................................................8-71

3774A-C0100

подрулевой выключатель....................................................................................................8-72

3775A-C0300

автомагнитола......................................................................................................................8-73

3800A-C0116

группа приборов..................................................................................................................8-74

3816C-C0100

датчик предупреждения пневматического давления........................................................8-75

3919A-C0100

звуковой сигнал...................................................................................................................8-76

3910A-C0100

огнетушитель.......................................................................................................................8-77

5000F-C0100

передняя эмблема................................................................................................................8-78

5000K-C0300

сварочное соединение кабины в сборе..............................................................................8-79

5000M-C0100

применяемые

заглушки в кабине.......................................................................................8-80

5001A-C0300

передняя подвеска кабины..................................................................................................8-81

5001B-C0300

задняя подвеска кабины......................................................................................................8-85

5001C-C0103

наружный знак кабины—375PS.........................................................................................8-88

5001E-C0100

наружный знак кабины—эмблема Dongfeng(дорожный автомобиль)............................8-89

5003A-C0302

цилиндр подъема..................................................................................................................8-90

5003B-C0300

цилиндр подъема кабины....................................................................................................8-91

5005A-C0302

масляный насос подъема.....................................................................................................8-92

5101A-C0300

сварочный соединительный напольный состав................................................................8-94

5102B-C0101

обивка пола...........................................................................................................................8-95

5102J-C0104

чехол рычага переключения скоростей..............................................................................8-96

5103A-C0101

вещевой ящик водителя.......................................................................................................8-97

5103B-C0100

вещеовой ящик пассажира..................................................................................................8-98

5104A-C0100

рулевое колесо.....................................................................................................................8-99

5104B-C0100

облицовка рулевой колонки .............................................................................................8-100

5109A-C0101

напольный коврик в кабине..............................................................................................8-101

5110B-C0202

теплоизоляционная накладка пола...................................................................................8-102

5111B-C0200

противовибрационная накладка пола...............................................................................8-103

5205A-C0100

стеклоочиститель в сборе..................................................................................................8-104

5206A-C0100

уплотнители лобового стекла............................................................................................8-105

5301C-C0100

передняя панель с решеткой радиатора............................................................................8-106

5301E-C0100

конструкция передней панели...........................................................................................8-107

5301J-C0300

внешняя боковая пластина переднего обтекателя...........................................................8-108

5301P-C0100

нижняя упорная плита переднего обтекателя..................................................................8-109

5303A-C0100

сборная коробка для вещей на панели приборов.............................................................8-110

5305A-C0100

рамка приборов...................................................................................................................8-111

5305B-C0103

панель приборов..................................................................................................................8-112

5305C-C0100

защитная панель пучка проводов......................................................................................8-114

5401A-C0300

сварочное соединение левой боковины............................................................................8-115

5401B-C0300

сварочное соединение правой боковины..........................................................................8-116

5402A-C0205

внутренняя отделка левой боковины................................................................................8-117

5402B-C0201

внутренняя отделка правой боковины..............................................................................8-118

5403A-C0101

установка левого бокового окна........................................................................................8-119

5403B-C0101

установка правого бокового окна......................................................................................8-120

5601A-C0300

сварочное соединение задней панели кабины.................................................................8-121

5602A-C0200 внутренняя отделка задней панели кабины.....................................................................8-122

5603A-C0100

комплект установки заднего окна.....................................................................................8-123

5701A-C0300

сварочное соединение крышы кабины.............................................................................8-124

5702A-C0302

внутренняя отделка крышы кабины.................................................................................8-125

5703A-C0100

люк крыши в сборе............................................................................................................8-126

5704A-C0300

верхний вещевой ящик......................................................................................................8-127

5710B-C0300

верхняя звукоизоляция ......................................................................................................8-129

5810A-C0100

ремень безопасности водителя..........................................................................................8-130

5810B-C0100

ремень безопасности пассажира.......................................................................................8-131

6101A-C0100

дверь левая в сборе............................................................................................................8-132

6101B-C0100

дверь правая в сборе..........................................................................................................8-133

6101C-C0100

амортизационное устройство двери кабины...................................................................8-134

6102A-C0104

отделка передней левой боковой двери...........................................................................8-135

6102B-C0104

отделка передней правой боковой двери.........................................................................8-136

6103A-C0100

стекло левой двери............................................................................................................8-137

6103B-C0100

стекло правой двери..........................................................................................................8-138

6104A-C0100

левый стеклоподъемник в сборе......................................................................................8-139

6104B-C0100

правый стеклоподъемник в сборе....................................................................................8-140

6105A-C0100

замок левой двери.............................................................................................................8-141

6105B-C0100

замок правой двери...........................................................................................................8-142

6107A-C0100

уплотнители левой двери.................................................................................................8-143

6107B-C0100

уплотнители правой двери...............................................................................................8-144

6800A-C0100

сиденье водителя..............................................................................................................8-145

6900A-C0100

сиденье пассажира...........................................................................................................8-146

7600A-C0200

спальное место.................................................................................................................8-147

7600B-C0301

верхнее спальное место...................................................................................................8-148

7920A-C0101

навигатор GPS .................................................................................................................8-149

8101A-C0100

отопитель в сборе.............................................................................................................8-150

8101B-C0100

трубопроводы отопителя.................................................................................................8-151

8101C-C0104

входной и выходной патрубок отопителя......................................................................8-152

8102A-C0100

воздушный патрубок отопителя.....................................................................................8-153

8103A-C0101

вентиляционное оборудование.......................................................................................8-154

8105A-C0102

компоновка охладителя...................................................................................................8-155

8108A-C0104

патрубки кондиционера...................................................................................................8-156

8112A-C0101

управление оборудованием кондиционера....................................................................8-157

8201A-C0100

внешнее левое боковое зеркало заднего вида ..............................................................8-158

8201B-C0100

внешнее правое боковое зеркало заднего вида ............................................................8-159

8201C-C0100

установочная компоновка внешнего левого бокового зеркала заднего вида.............8-160

8201D-C0100

Установочная компоновка внешнего правого бокового зеркала заднего вида..........8-161

8201E-C0100

внутреннее зеркало заднего вида...................................................................................8-162

8203A-C0100

пепельница.......................................................................................................................8-163

8204A-C0101

солнцезащитный козырёк...............................................................................................8-164

8204B-C0300

солнцезащитный навес...................................................................................................8-165

8205A-C0300

оконная штора.................................................................................................................8-166

8205B-C0300

скользящая направляющая для оконной шторы..........................................................8-167

8211A-C0101

наружный ручной поручень..........................................................................................8-168

8211B-C0100

внутренний ручной поручень........................................................................................8-169

8219A-C0101

зеркало нижнего вида....................................................................................................8-170

8403A-C0302

задний левый брызговик...............................................................................................8-171

8403B-C0300

задний правый брызговик.............................................................................................8-172

8403C-C0100

передний левый брызговик...........................................................................................8-173

8403D-C0100

передний правый брызговик.........................................................................................8-174

8403E-C0200

левый внутренний брызговик.......................................................................................8-175

8403F-C0200

правый внутренний брызговик.....................................................................................8-177

8403G-C0200

козырек левого колеса....................................................................................................8-179

8403H-C0200

козырек правого колеса.................................................................................................8-180

8403J-C0200

козырек левого колеса...................................................................................................8-181

8403K-C0200

козырек правого колеса.................................................................................................8-182

8403L-C0300

левая звукоизоляционная панель..................................................................................8-183

8403M-C0100

правая звукоизоляционная панель................................................................................8-184

8405A-0101

левая подножка кабины.................................................................................................8-185

8405B-0101

правая подножка кабины...............................................................................................8-186

8405C-0101

левая подножка...............................................................................................................8-187

8405D-0101

правая подножка.............................................................................................................8-189

8406A-C0100

передний бампер............................................................................................................8-191

8511A1-ZB1

брызговик заднего колеса..............................................................................................8-193

1. Двигатель в сборе

1000020-E2701 двигатель в сборе.........................................................................................................................1-2
AP9480

таблички параметров.........................................................................................................................1-3

BB9171

блок цилиндров..................................................................................................................................1-4

BB9213

соединение трубопроводов блока цилиндров.................................................................................1-6

BB9216 охлаждающий трубопровод блока цилиндров.................................................................................1-7
BB9881

блок шестерёночного картера...........................................................................................................1-8

BR9239

блок вентиляции картера...................................................................................................................1-9

CC9297

компоновка охлаждающих трубопроводов компрессора..............................................................1-10

CF9118

компоновка привода кондиционера.................................................................................................1-11

CF9148

компоновка кондиционера................................................................................................................1-12

CH9087

компоновка вспомогательного патрубка охлаждающей жидкости..............................................1-13

CL9079

первый передний подшипник коробки передач.............................................................................1-14

CP9590

блок компрессора..............................................................................................................................1-15

DA9155

блок гасителя крутильных колебаний ............................................................................................1-16

EA9089

массовый провод ..............................................................................................................................1-17

EB9051

пневмовыпускной тормозной блок.................................................................................................1-18

EC9702

термостат...........................................................................................................................................1-19

EE9293

генератор...........................................................................................................................................1-20

EH9591

компоновка деталей для установки генератора.............................................................................1-21

EM9223

компоновка кронштейна передней подвески двигателя...............................................................1-22

EO9104

датчик тахометра в сборе.................................................................................................................1-23

FA9310

компоновка привода вентилятора...................................................................................................1-24

FA9739

компоновка привода вентилятора...................................................................................................1-25

FE9043

блок соединительных патрубков компенсационного нагнетателя...............................................1-26

FF9688

топливные фильтры..........................................................................................................................1-27

FF9689

соединительные патрубки топливного фильтра.............................................................................1-28

FH9413

кожух маховика..................................................................................................................................1-29

FP90370 FP90591

топливный насос высокого давления и его крепление..................................................1-30

FP90545 топливный насос...............................................................................................................................1-31
FS9891

насос топливоподкачивающий в сборе...........................................................................................1-32

FT9190

состав топливного трубопровода....................................................................................................1-33

FV9387

компоновка электромагнитного клапана-отсекателя.....................................................................1-34

FW9782            маховик...............................................................................................................................................1-35
FW90025          компановка деталей для крепления маховика................................................................................1-36
GG9804

компоновочные детали для установки шестерёнчатого картера..................................................1-37

GG9806

крышка шестерёнчатого картера.....................................................................................................1-38

HC9046

компоновочные детали для установки отопления.........................................................................1-39

HD9161

компоновка гидронасоса рулевого управления..............................................................................1-40

IC9450

компоновка соединителя воздухозаборника...................................................................................1-41

IM9101

впускной коллектор...........................................................................................................................1-42

LA9028

подвесная серьга двигателя..............................................................................................................1-43

LC9765

LF9130 маслоохладитель и масляный фильтр.....................................................................................1-44

LF9130

масляный фильтр..............................................................................................................................1-45

LG90191

масляный щуп...................................................................................................................................1-46

LP9724

масляный насос.................................................................................................................................1-47

MS9067

компоновка управления акселератором..........................................................................................1-48

OB9363

маслозаправочная компоновка цилиндра.......................................................................................1-49

OB9377

маслозаправочная компоновка цилиндра.......................................................................................1-50

OP9337

поддон картера..................................................................................................................................1-51

PA9001

блок шкива приводного приспособления.......................................................................................1-53

PP40388

блок конструктивных элементов двигателя ..................................................................................1-54

PP98671

компоновка турбокомпрессора........................................................................................................1-57

PP98698

компоновка трубопроводов форсунок............................................................................................1-58

PP98993

трубопровод крышки цилиндра......................................................................................................1-59

RL9774

составные детали коромысла..........................................................................................................1-60

RP9042

газоотводящий штуцер двигателя...................................................................................................1-61

SD9113

блок датчика температуры воды.....................................................................................................1-62

SD9169

блок датчика сигнала давления масла............................................................................................1-63

SM9772

блок стартера и его крепление........................................................................................................1-64

ST9344 стартер..............................................................................................................................................1-65
TB91272

установка турбокомпрессора .........................................................................................................1-66

TK9022

моментный охлаждающий преобразователь.................................................................................1-67

TP97236

блок трубопроводов турбокомпрессора.........................................................................................1-68

VC9775

состав крышки клапанов.................................................................................................................1-69

WF9094

компоновка водяного фильтра........................................................................................................1-70

WI9145

соединительный патрубок впуска воды.........................................................................................1-71

WO9052

соединительный патрубок выпуска воды......................................................................................1-72

WP9101

компоновка водяного насоса...........................................................................................................1-73

WP9916

натяжной ролик ремня.....................................................................................................................1-74

WP9963

ремень водяного насоса ..................................................................................................................1-75

1-1

Dongfeng Motor Co., Ltd.

(**--изнашиваемые детали, *--специальные детали)

1000020-E2701 Ддвигатель в сборе

№

Номер запчасти

Наименование запчасти

Кол-во

** *

1000020-E2701

Двигатель L375 20 в сборе

1-2

Dongfeng Motor Co., Ltd.

AP9480 Таблички параметров

№

Номер запчасти

Наименование запчасти

Кол-во

** *

С3415338

Табличка параметров

С3415394

Самонарезающий винт

С3974406

Этикетка

С3975443

Пакет этикетки

1-3

Dongfeng Motor Co., Ltd.

BB9171 Блок цилиндров

Номер запчасти

Наименование запчасти

Кол-во **

3944153

Нижний вкладыш коленчатого вала

3944158

Верхний вкладыш коленчатого вала

3944163

Упорный вкладыш коленчатого вала

3959291

Жиклер для охлаждения поршня

3965966

Толкатель

C3008468

Коническая пробка

C3900257

Установочный штифт

C3901846

Установочный штифт

C3901969

Чашевидный заглушитель

10 C3907177

Уплотнительное кольцо

C3909025

Болт

12 C3926048

Уплотнительное кольцо

13 C3948095

Гильза цилиндра

14 C3976841

Коленчатый вал в сборе

15 3965010

Коленчатый вал

16 C3904483

Установочный штифт

17 C3918776

Шестерня коленвала

1-4

Dongfeng Motor Co., Ltd.

BB9171 Блок цилиндров

Номер запчасти

Наименование запчасти

Кол-во **

18 C4928830

Блок цилиндров

19 3971385

Блок цилиндров

20 CS923E

Сливной кран

1-5

Dongfeng Motor Co., Ltd.

BB9213 Соединение трубопровода блока цилиндров

Номер запчасти

Наименование запчасти

Кол-во **

C3678921

Пробка в сборе

C3678912

Уплотнительная шайба

C3678922

Пробка

C3678923

Пробка

C3678924

Пробка

C3678925

Уплотнительная шайба

1-6

Dongfeng Motor Co., Ltd.

BB9216 Охлаждающий трубопровод блока цилиндров

Номер запчасти

Наименование запчасти

Кол-во **

C3008469

Пробка

1-7

Dongfeng Motor Co., Ltd.

BB9881 Блок шестерёночного картера

Номер запчасти

Наименование запчасти

Кол-во **

C3907998

Винт

C3913995

Гнездо штыря регулирования момента зажигания в сборе

C3903924

Штырь регулирования момента зажигания

C3904849

Стопорное кольцо

C3913994

Уплотнительная шайба

C3919683

Корпус штыря регулирования момента зажигания

C3915772

Уплотнительное кольцо

C3926846

Болт

C3938086

Шестерёнчатый картер

10 C3943885

Болт

C3944293

Уплотнительная прокладка шестерёнчатого картера

1-8

Dongfeng Motor Co., Ltd.

BR9239 Блок вентиляции картера

Номер запчасти

Наименование запчасти

Кол-во **

3964093

Всасывающая камера

3974546

Трубопровод рециркуляции масла

C3900589

Гайка

C3970886

Шайба дренажа коробки коленчатого вала

C3991306

Болт

C4063520

Крышка

Q1840620

Болт

Q1840816-0H1

Болт

1-9

Dongfeng Motor Co., Ltd.

CC9297 Компоновка охлаждающих трубопроводов компрессора

Номер запчасти

Наименование запчасти

Кол-во **

C3415327

Штуцер-угольник

C3976439

Водяной входной патрубок компрессора

C3976440

Водяной выходной патрубок компрессора

1-10

Dongfeng Motor Co., Ltd.

CF9118 Компоновка привода кондиционера

Номер запчасти

Наименование запчасти

Кол-во **

C3979316

Натяжной ролик в сборе

81N12-04012

Трёхгранный ремень

Q1841030

Болт

1-11

Dongfeng Motor Co., Ltd.

CF9148 Компоновка кондиционера

Номер запчасти

Наименование запчасти

Кол-во **

C4938841

Кронштейн компрессора кондиционера

C4938842

Компрессор кондиционера в сборе

Q150B1040

Болт

Q150B1040

Болт

Q340B10

Гайка

Q40110

Плоская шайба

Q40110

Плоская шайба

Q40310

Пружинчатая шайба

Q40310

Пружинчатая шайба

1-12

Dongfeng Motor Co., Ltd.

CH9087 Компоновка вспомогательного патрубка охлаждающей жидкости

Номер запчасти

Наименование запчасти

Кол-во **

C3008469

Пробка

1-13

Dongfeng Motor Co., Ltd.

CL9079 Первый передний подшипник коробки передач

Номер запчасти

Наименование запчасти

Кол-во **

60205

Первый передний подшипник коробки передач

1-14

Dongfeng Motor Co., Ltd.

CP9590 Блок компрессора

Номер запчасти

Наименование запчасти

Кол-во **

A3901757

Болт

C3415333

Штуцер-угольник

C3415606

Разделительный блок

C3415607

Шестерня компрессора

C3934079

Кронштейн компрессора

C3937122

Шпилька

C3940245

Уплотнительная прокладка гидронасоса

C3976749

Штуцер-угольник в сборе

C3976797

Шланг компрессора

10 C4936535

Компрессор

Q1841030

Болт

12 Q32012

Болт

1-15

Dongfeng Motor Co., Ltd.

DA9155 Блок гасителя крутильных колебаний

Номер запчасти

Наименование запчасти

Кол-во **

3914118

Болт

3943978

Шкив коленчатого вала

3967014

Гаситель крутильных колебаний

1-16

Dongfeng Motor Co., Ltd.

EA9089 Массовый провод

Номер запчасти

Наименование запчасти

Кол-во **

С3903990

Болт

C4932506

Массовый провод

1-17

Dongfeng Motor Co., Ltd.

EB9051 Пнемовыпускной тормозной блок

Номер запчасти

Наименование запчасти

Кол-во **

C4930591

Дроссельный кран в сборе

Q2140516

Крестообразный винт

Q340B05

Гайка

Q40105

Плоская шайба

Q40305

Пружинчатая шайба

1-18

Dongfeng Motor Co., Ltd.

EC9702

Термостат

Номер запчасти

Наименование запчасти

Кол-во **

3940632

Термостат

1-19

содержание .. 1 2 ..

///////////////////////////////////////
