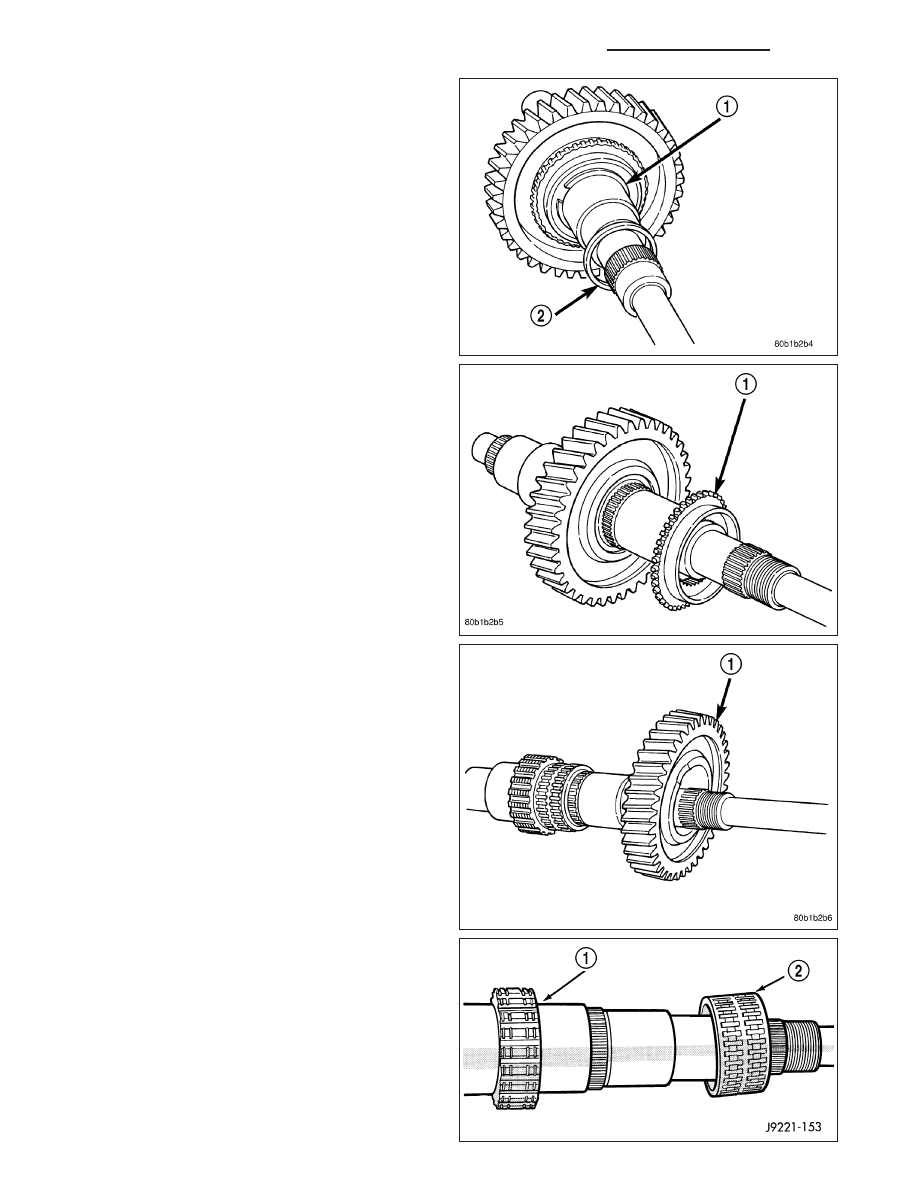

26. Remove reverse gear bearing spacer (2) from

mainshaft.

27. Remove reverse clutch gear snap ring (1) with

heavy duty snap ring pliers.

28. Remove reverse clutch gear (1).

29. Remove first gear (1) from bearing and mainshaft.

30. Remove first gear bearing (2) from mainshaft (1).

21 - 24

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

CLEANING

Clean the gears, shafts, shift components and transmission housings with a standard parts cleaning solvent. Do not
use acid or corrosive base solvents. Dry all parts except bearings with compressed air.

Clean the shaft bearings with a mild solvent such as Mopar degreasing solvent, Gunk or similar solvents. Do not dry
the bearings with compressed air. Allow the bearings to either air dry or wipe them dry with clean shop towels.

INSPECTION

NOTE: Minor corrosion, nicks, or pitting can be smoothed with 400 grit emery and polished out with crocus
cloth.

Inspect the reverse idler gear, bearings, shaft and thrust washers. Replace the bearings if the rollers are worn,
chipped, cracked, flat-spotted or brinnelled. Replace the gear if the teeth are chipped, cracked or worn thin.

Inspect the front bearing retainer and bearing cup. Replace the bearing cup if scored, cracked, brinnelled or rough.
Check the release bearing slide surface of the retainer carefully. Replace the retainer if worn or damaged in any
way.

Inspect mainshaft bearing surfaces, splines, snap ring grooves and threads. Replace the shaft if any surfaces
exhibit considerable wear or damage.

Inspect the countershaft and bearings. Replace the shaft if any surfaces exhibit considerable wear or damage.

Inspect shift forks for wear and distortion. Check fit of the sleeve in the fork to be sure the two parts fit and work
smoothly. Replace the fork if the roll pin holes are worn oversize or damaged. Do not attempt to salvage a worn
fork. Replace shift fork roll pins if necessary or if doubt exists about their condition.

The all bearings for wear, roughness, flat spots, pitting or other damage. Replace the bearings if necessary.

Inspect the blocker rings and fiction cones. replace either part if worn or damaged in any way. Replace if the friction
material is burned, flaking off or worn.

Inspect synchro components wear or damage. Replace parts if worn, cracked or distorted.

Inspect all of the thrust washers and locating pins. Replace the pins if bent or worn. Replace the washers if worn
or the locating pin notches are distorted.

Inspect the case and housing/adapter sealing and mating surfaces are free of burrs and nicks. Inspcet the alignment
dowels in the case top surface and in the housing/adapter are tight and in good condition. Replace the gear case
or housing/adapter if cracked or broken.

ASSEMBLY

COUNTERSHAFT AND REVERSE IDLER GEAR

NOTE: Gaskets are not used in the transmission.
Use Mopar Silicone Sealer or equivalent on all
gear case and extension housing sealing surfaces.

1. Install countershaft front bearing cup in case with

Handle C-4171 and Installer 6061-1.

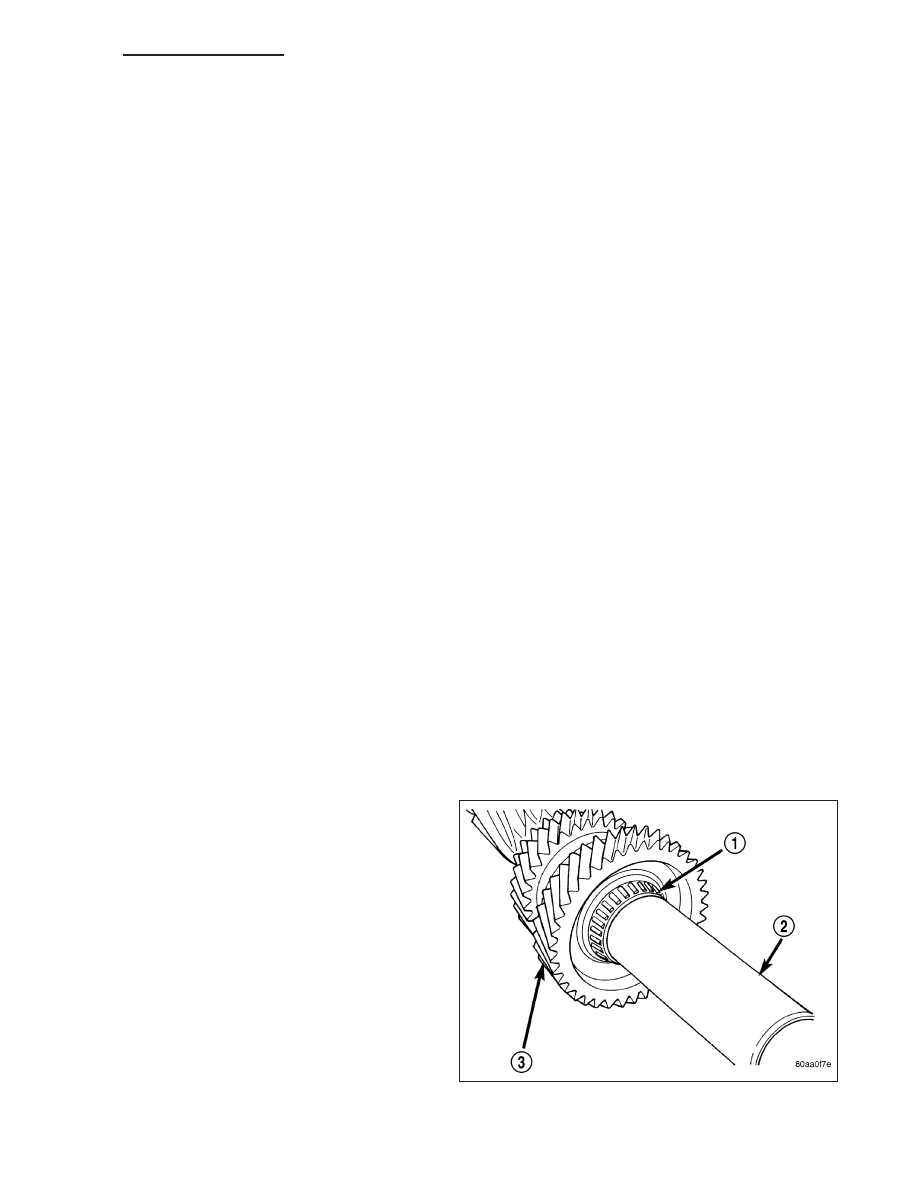

2. Install

front

bearing

(1)

on

countershaft

with

Installer C-4340 (2).

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 25

3. Lubricate countershaft front bearing cup and cone

with petroleum jelly.

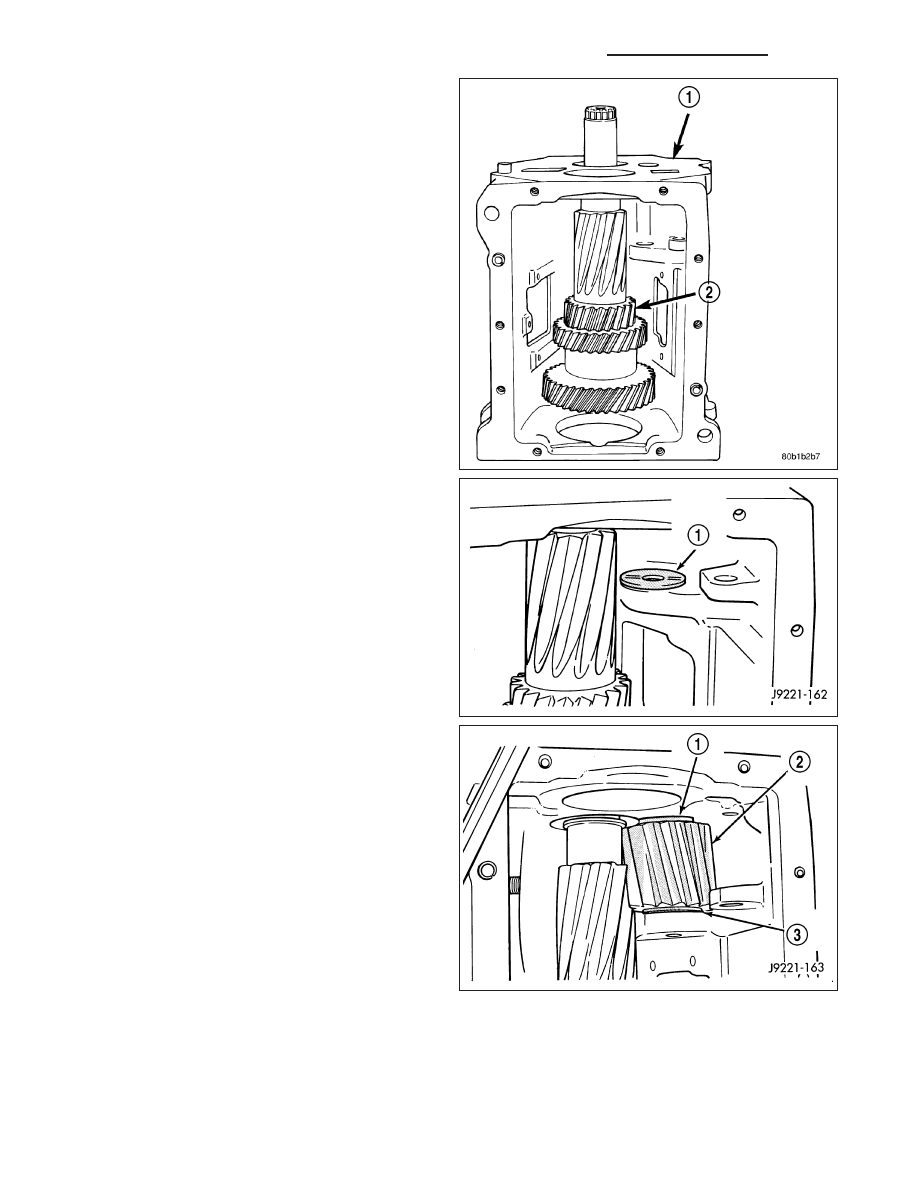

4. Position gear case (1) on end with rear of case fac-

ing up.

5. Install countershaft (2) in gear case. Do not install

rear countershaft bearing on countershaft at this
time.

6. Lubricate reverse idler gear bearings with petro-

leum jelly and install first bearing and second bear-
ing.

7. Install idler gear front thrust washer (1) on boss in

gear case. Coat thrust washer with liberal quantity
of petroleum jelly to hold it in place.

8. Install reverse idler gear (2) in case.

9. Install idler gear rear thrust washer (1) between

idler gear and case boss.

10. Align idler gear bearings and thrust washers with

a drift.

21 - 26

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

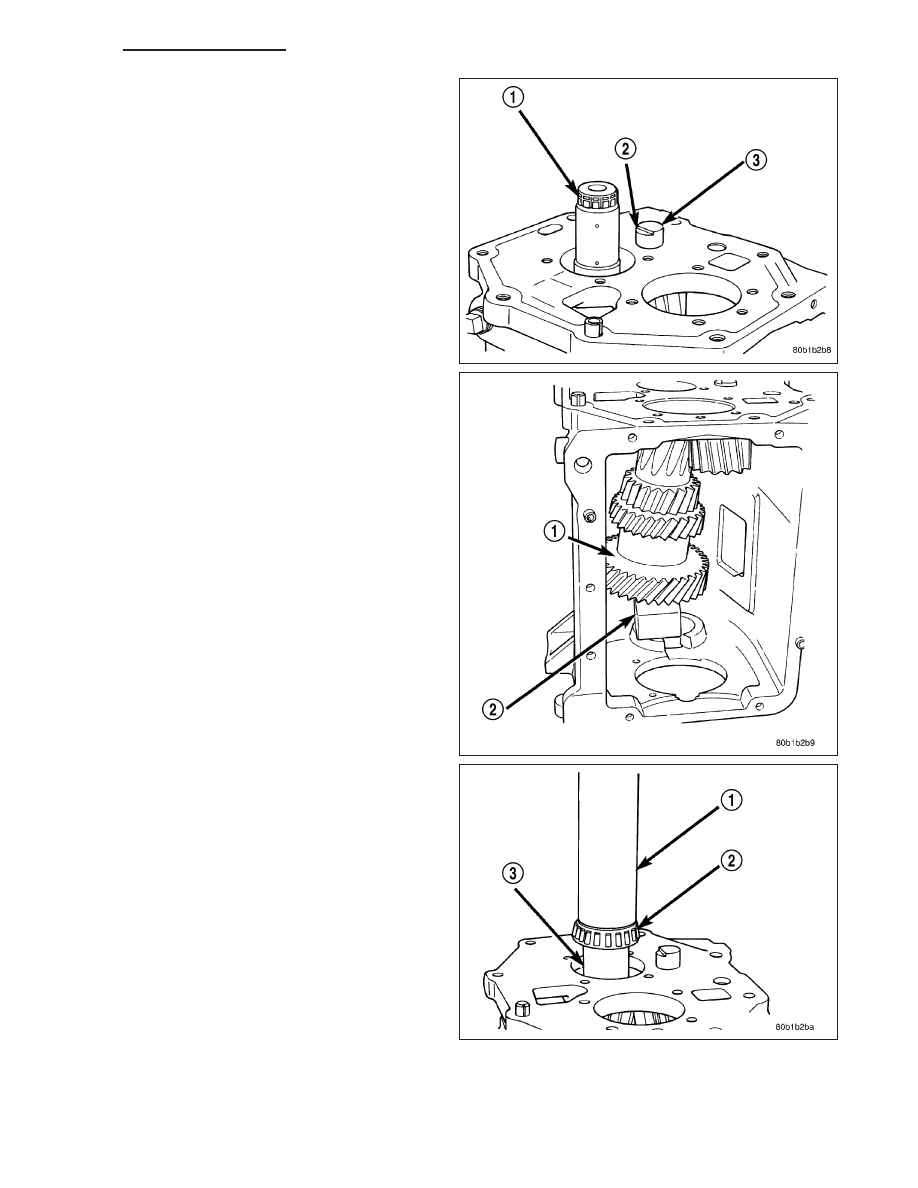

11. Install reverse idler shaft (3) with notched (2) end

of shaft facing countershaft (1).

12. Lift countershaft (1) upward and position wood

block (2) between front of shaft and case.

13. Install rear bearing (2) on countershaft (3) with

Installer C-4040 (1).

14. Remove wood block from under countershaft and

lower countershaft front bearing into front bearing
cup.

15. Lubricate countershaft rear bearing cup and cone

with petroleum jelly.
