13. Position first Jaw 6451 (1) on countershaft front

bearing and seat puller flange in notch of puller
jaw.

14. Install second Jaw 6451 on bearing and in notch

of puller flange. Slide Collar 6444-8 (2) over puller
jaws.

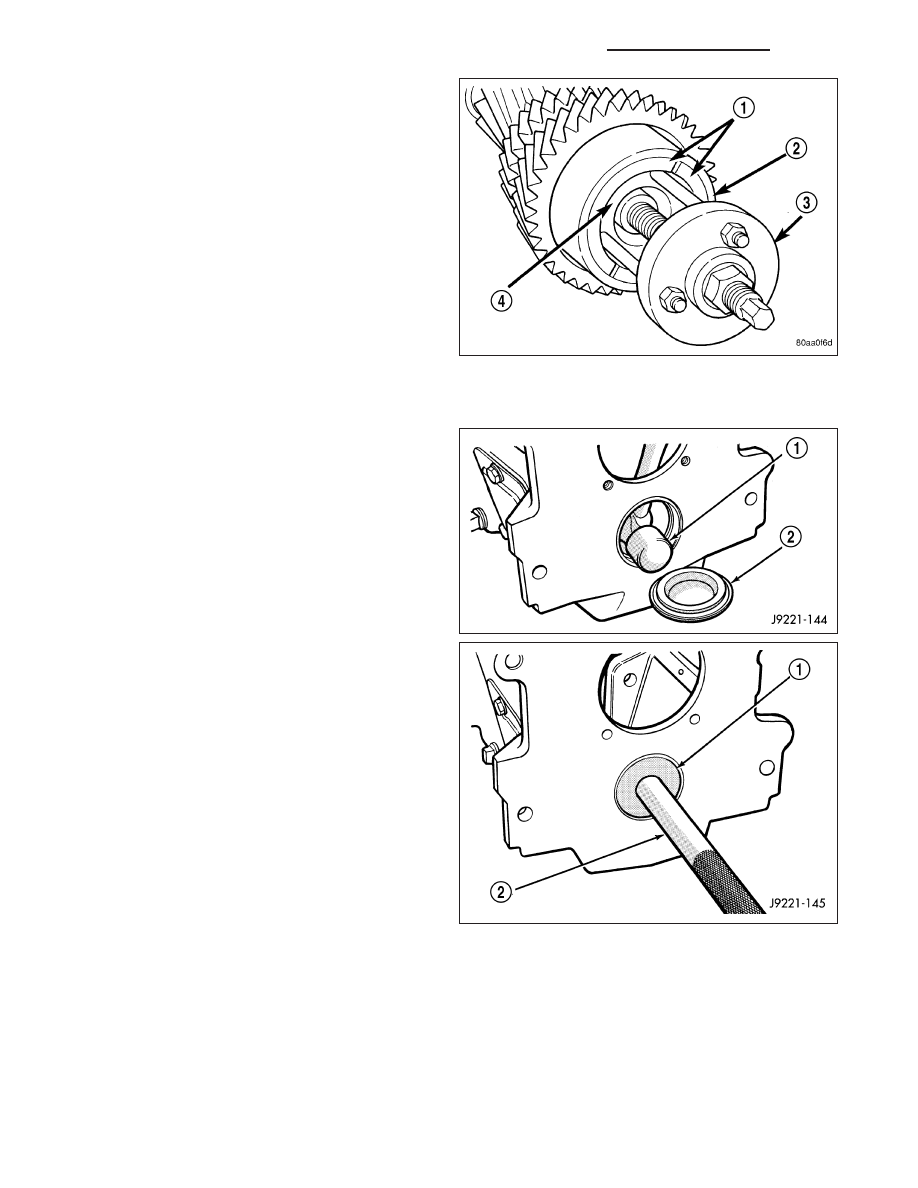

15. Install puller bridge and bolt assembly 6444 on

puller bolts and install retaining nuts. Tighten
puller bolt to remove bearing from shaft. Tap end
of puller bolt with mallet to help loosen bearing.

GEAR CASE

1. Remove countershaft front bearing cap (2) with

hammer (1).

2. Remove

countershaft

front

bearing

cup

with

Remover 6454 (1) and Handle C-4171(2).

21 - 16

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

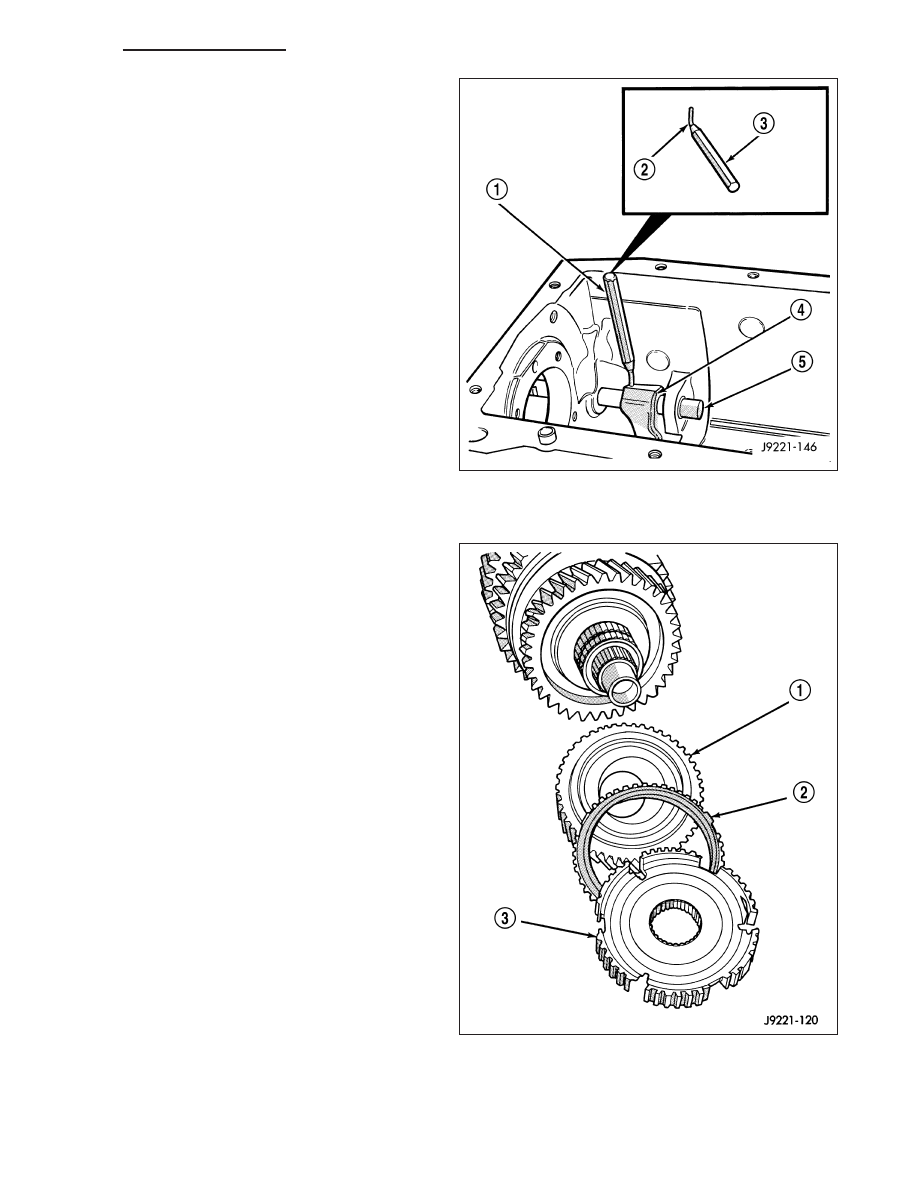

3. Remove roll pin that secures shift lug (4) on shift

rail (5) in case. A small pin punch (1) can be mod-
ified (2) by putting a slight bend in it to drive pin
completely out of shift rail.

4. Remove shift lug rail.

MAINSHAFT

NOTE: Gear and synchro components can be
installed backwards. Paint or scribe gear and syn-
chro components for installation reference. Then
stack geartrain parts in order of removal.

1. Remove drive gear thrust bearing from end of

mainshaft, if not previously removed.

2. Place 3-4 gear in a press with support under 3rd

gear and Remove 3-4 synchro hub (3), third gear
stop ring (2) and third gear (1) as an assembly.

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

21 - 17

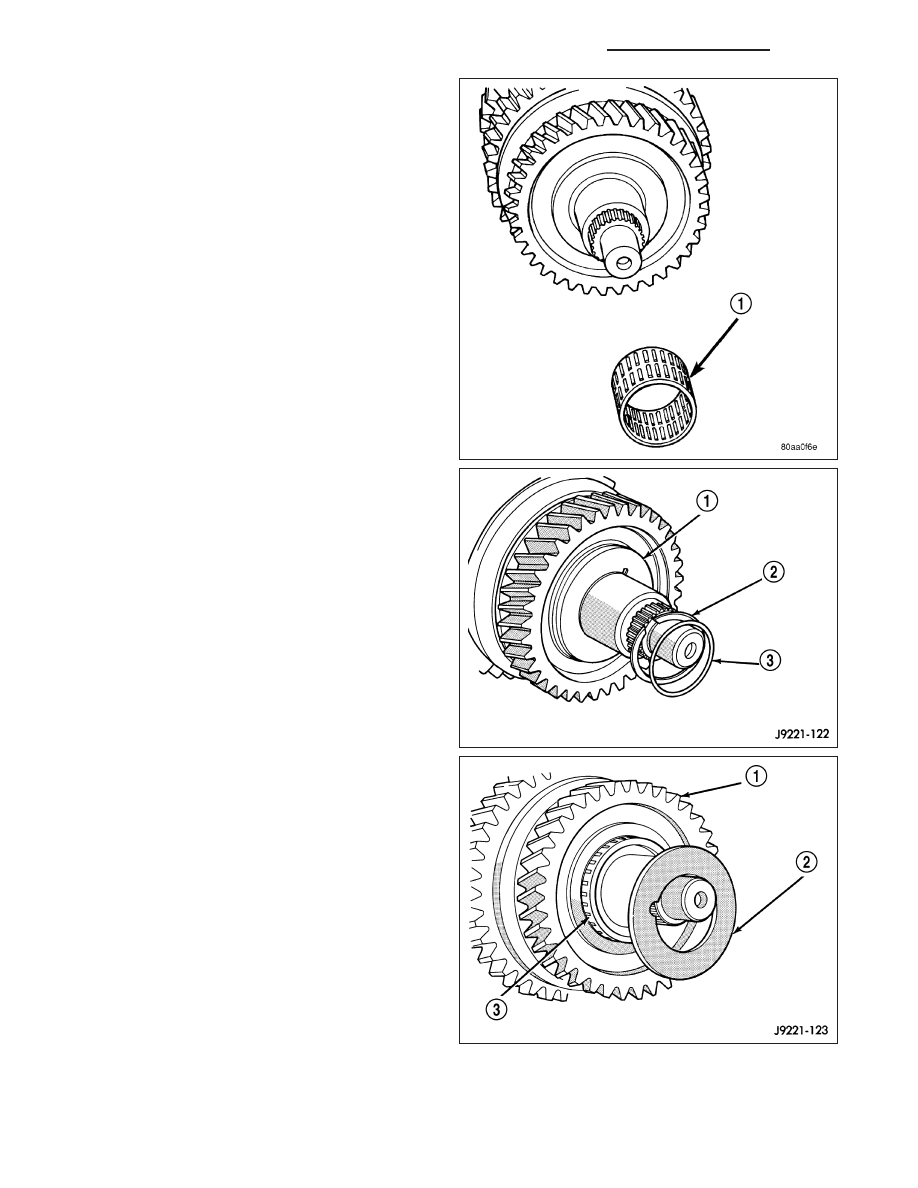

3. Remove third gear bearing (1) from mainshaft.

4. Remove third gear bearing spacer (3).

5. Remove second gear thrust washer snap ring (2)

from mainshaft

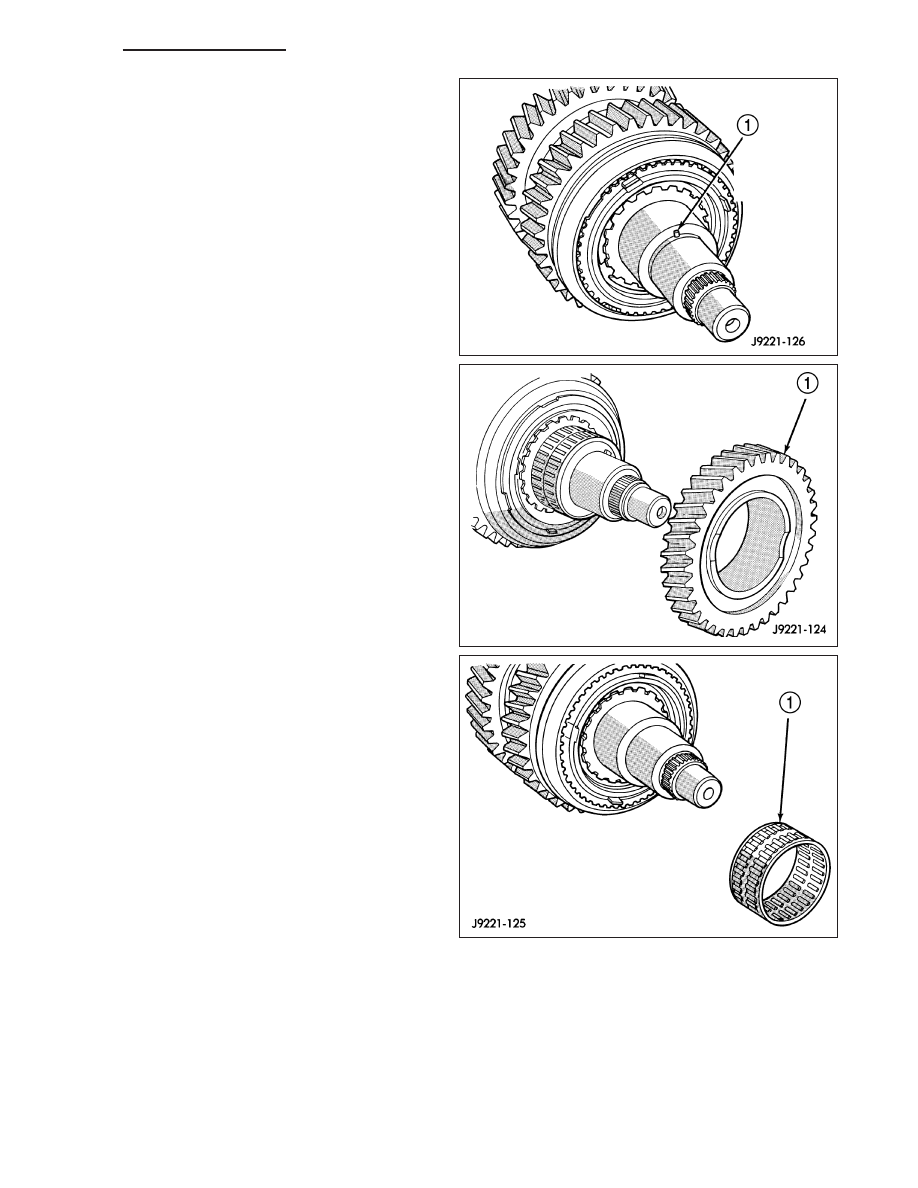

6. Remove second gear (1) thrust washer (2). Note

washer notch for locating pin.

21 - 18

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION

DR/DH

7. Remove thrust washer locating pin (1) with needle

nose pliers.

8. Remove second gear (1).

9. Remove second gear bearing (1).

DR/DH

MANUAL TRANSMISSION - NV4500 - SERVICE INFORMATION
