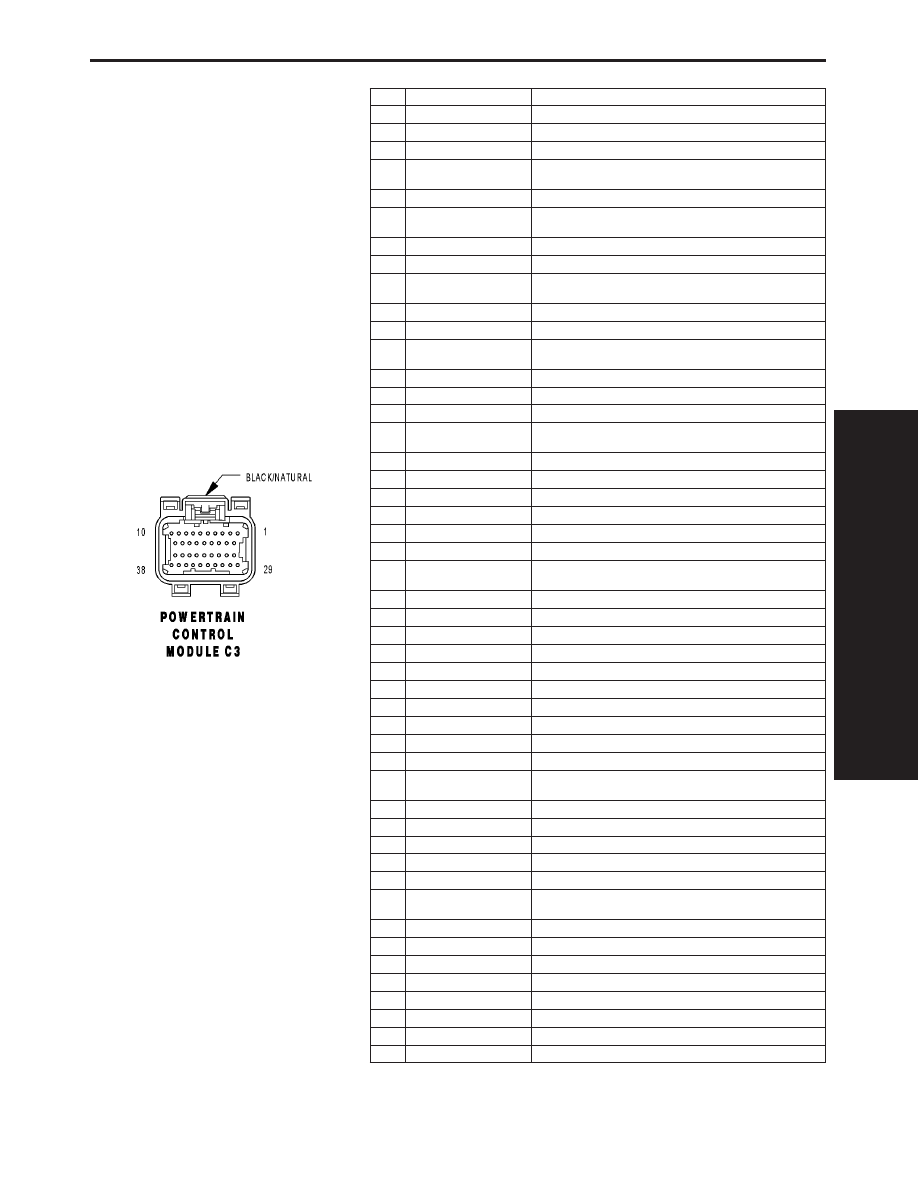

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20DB/YL (2.0L)

AUTOMATIC SHUT DOWN RELAY CONTROL

3

K51 18DB/YL (2.4L
TURBO)

AUTOMATIC SHUT DOWN RELAY CONTROL

4

C24 20WT/DB (2.0L ETAX)

HIGH SPEED RAD FAN RELAY CONTROL

4

C27 18DB/PK (2.4L
TURBO)

HIGH SPEED RAD FAN RELAY CONTROL

5

V35 20LG/RD (2.0L)

S/C VENT CONTROL

6

C27 20DB/PK (2.0L)

RAD FAN RELAY CONTROL

6

C24 18DB/RD (2.4L
TURBO)

RAD FAN LOW RELAY CONTROL

7

V32 20YL/RD (2.0L)

S/C SUPPLY

8

K106 20WT/DG (2.0L)

NVLD SOLENOID CONTROL

8

K106 18WT/DG (2.4L
TURBO)

NVLD SOLENOID CONTROL

9

-

-

10

-

-

11

C28 20DB/OR (2.0L)

A/C CLUTCH RELAY CONTROL

11

C28 18DB/OR (2.4L
TURBO)

A/C CLUTCH RELAY CONTROL

12

V36 20TN/RD (2.0L)

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

K167 20BR/YL (2.0L)

SENSOR GROUND 2

17

K167 18BR/YL (2.4L
TURBO)

SENSOR GROUND 2

18

-

-

19

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20PK/BK

EVAP/PURGE CONTROL

21

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

22

-

-

23

K29 20WT/PK

BRAKE SWITCH SIGNAL

24

C20 20BR/OR (2.0L)

A/C SWITCH SENSE

24

C20 20BR (2.4L TURBO)

A/C SWITCH SENSE

25

-

-

26

T44 20YL/LB (2.0L EATX)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

26

K119 20LG/BK (2.0L MTX/
2.4L TURBO)

CLUTCH UP SWITCH SIGNAL

27

T5 20LG/LB (2.0L EATX)

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K108 20WT/TN

EVAP/PURGE RETURN

30

K10 20DB/OR

PSP SWITCH SIGNAL

31

-

-

32

K118 20PK/YL (2.4L
TURBO)

BATTERY TEMP SIGNAL

33

-

-

34

V37 20RD/LG (2.0L)

S/C SWITCH SIGNAL

35

K107 20OR (2.0L)

NVLD SWITCH SIGNAL

35

K107 18OR (2.4L TURBO)

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR (2.0L)

FUEL PUMP RELAY CONTROL

37

K31 18BR (2.4L TURBO)

FUEL PUMP RELAY CONTROL

38

K90 20TN

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

377

CONNECTOR PINOUTS

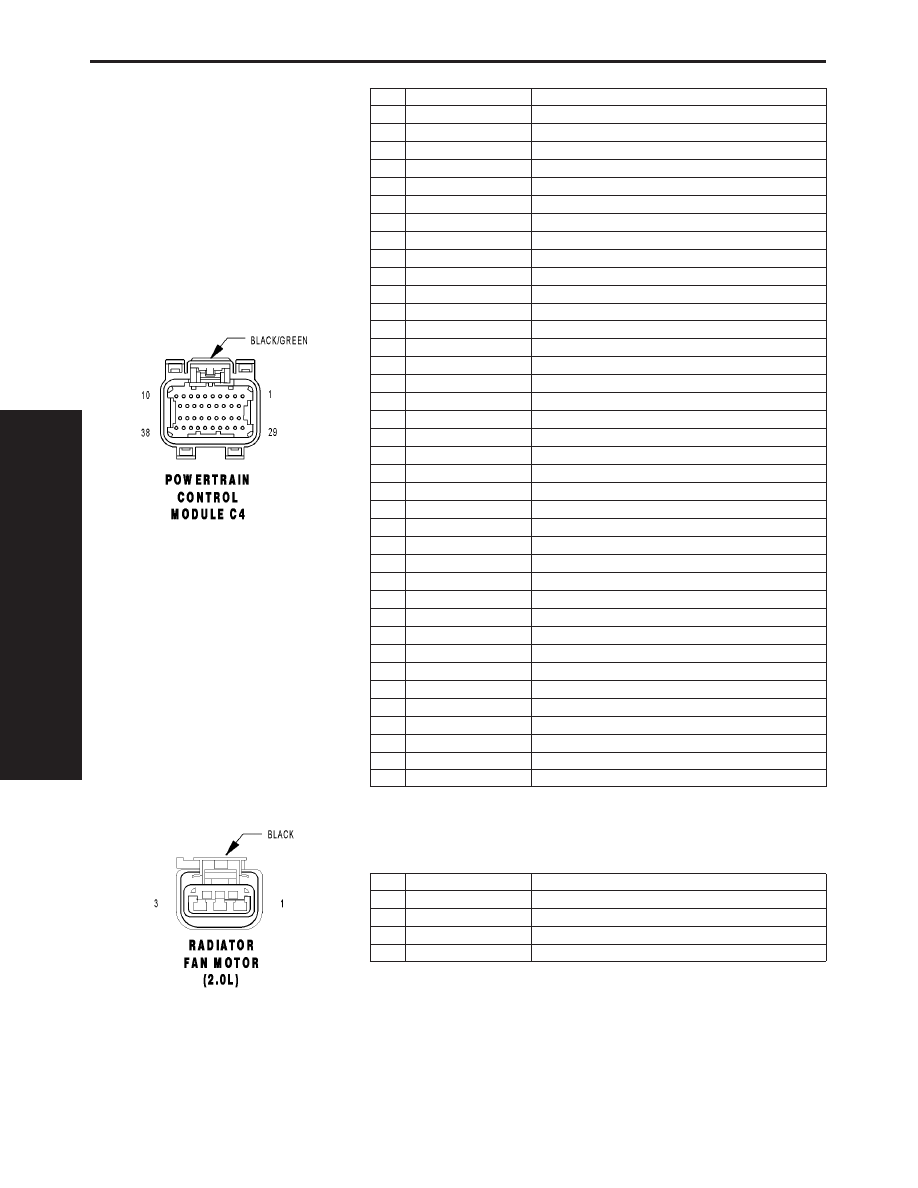

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18BR

OD SOLENOID CONTROL

2

T59 18PK/BK

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 18WT

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 18LB

L/R SOLENOID CONTROL

11

-

-

12

Z13 16BK/RD

GROUND

13

-

-

14

Z13 16BK/RD

GROUND

15

T1 20LG/BK

TRS T1 SENSE

16

T3 20VT

TRS T3 SENSE

17

-

-

18

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 18OR/BK

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20BK/WT

TRS T41 SENSE

28

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 18DG

L/R PRESSURE SWITCH SENSE

30

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

33

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

34

T13 20DB/BK

SPEED SENSOR GROUND

35

T54 20VT/PK

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20VT/WT

TRS T42 SENSE

38

-

-

RADIATOR FAN MOTOR (2.0L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

C23 12DG (EATX)

RAD FAN CONTROL/HIGH RELAY OUTPUT

1

C25 12YL (MTX)

RAD FAN CONTROL/HIGH RELAY OUTPUT

2

Z1 14BK

GROUND

3

C25 12YL

RAD FAN HIGH RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

378

CONNECTOR PINOUTS

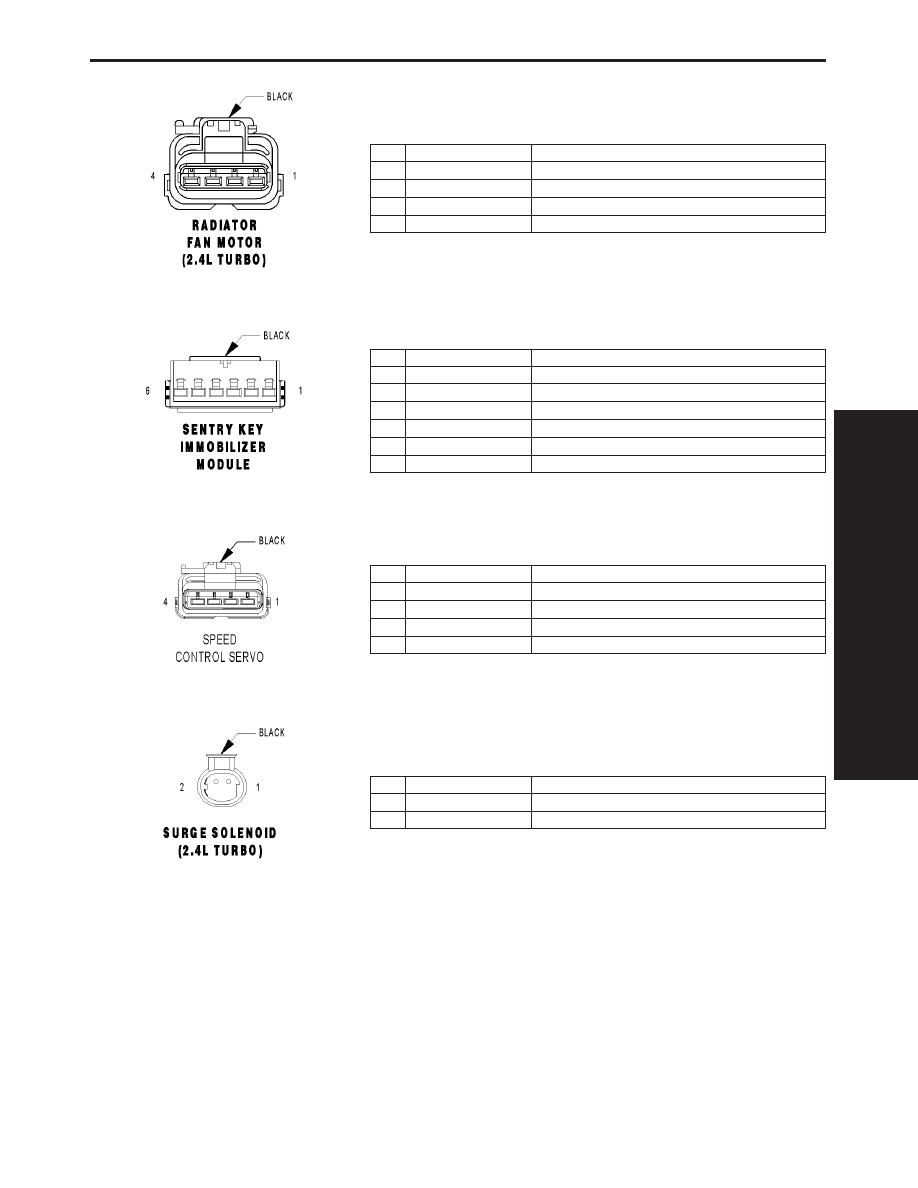

RADIATOR FAN MOTOR (2.4L TURBO) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 12BK

GROUND

2

C23 12DG

RAD FAN CONTROL/HIGH RELAY OUTPUT

3

C116 12LG/WT

RAD FAN HIGH/LOW FEED

4

C25 12YL

RAD FAN LOW RELAY OUTPUT

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 22VT/YL

PCI BUS

3

-

-

4

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

M1 20PK

FUSED B(+)

SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD

S/C VACUUM CONTROL

2

V35 20LG/RD

S/C VENT CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

Z1 20BK

GROUND

SURGE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K150 18DB/YL

SURGE SOL CONTROL

2

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

379

CONNECTOR PINOUTS

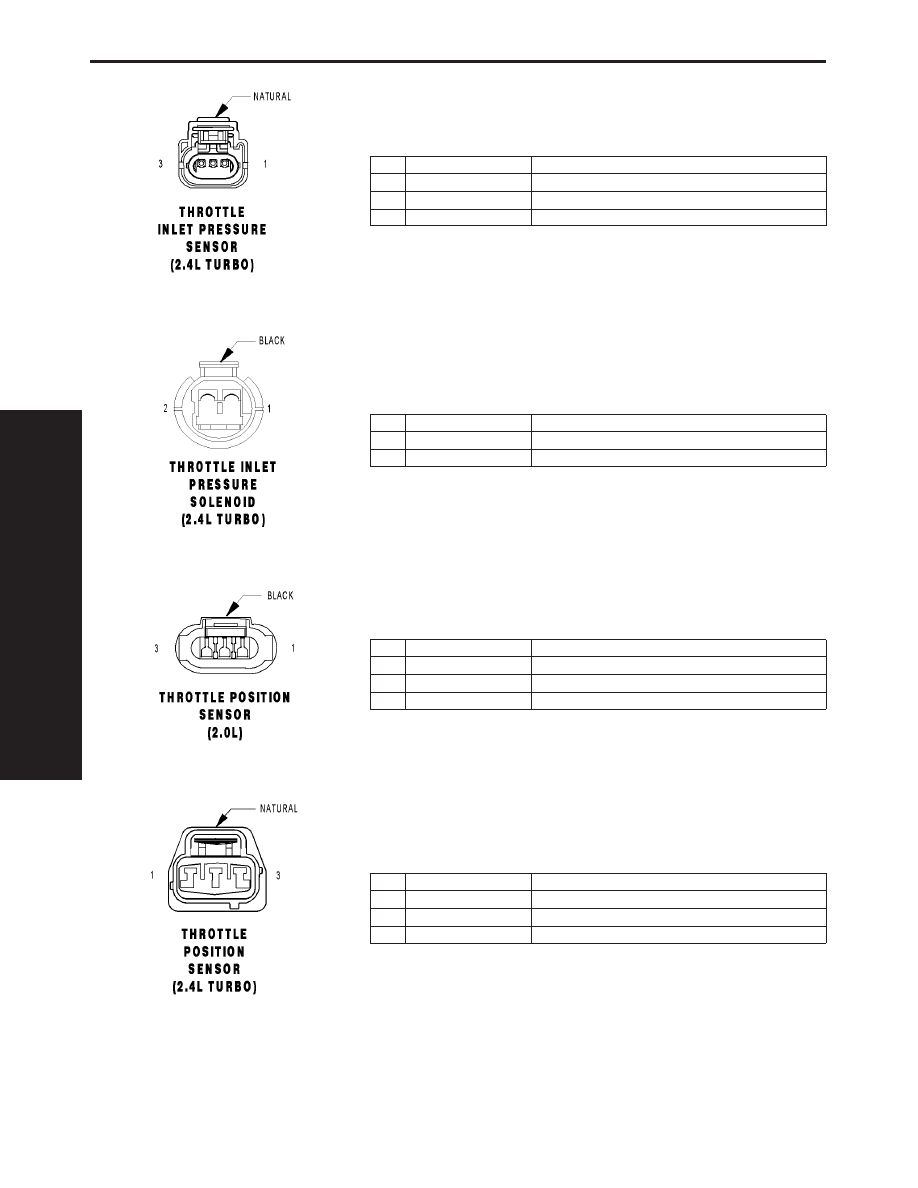

THROTTLE INLET PRESSURE SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K153 18LB

TIP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

3

K6 18VT/WT

5 VOLT SUPPLY

THROTTLE INLET PRESSURE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K55 18LB

TIP SOL CONTROL

2

F12 20DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

THROTTLE POSITION SENSOR (2.0L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K167 20BR/YL

SENSOR GROUND 2

2

K22 20OR/DB

TP SIGNAL

3

K6 20VT/WT

5 VOLT SUPPLY

THROTTLE POSITION SENSOR (2.4L TURBO) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K22 20OR/DB

TP SIGNAL

3

K7 20OR

5 VOLT SUPPLY

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

380

CONNECTOR PINOUTS
