Dodge Neon / Neon SRT-4. Manual - part 617





AUTOMATIC SHUT DOWN RELAY

CAV

CIRCUIT

FUNCTION

34

A14 18RD/WT

FUSED B(+)

35

A14 18RD/WT

FUSED B(+)

36

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

36

A142 18DG/OR (2.0L)

AUTOMATIC SHUT DOWN RELAY OUTPUT

37

-

-

38

K51 20DB/YL (2.0L)

AUTOMATIC SHUT DOWN RELAY CONTROL

38

K51 18DB/YL (2.4L
TURBO)

AUTOMATIC SHUT DOWN RELAY CONTROL

FUEL PUMP RELAY

CAV

CIRCUIT

FUNCTION

59

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

59

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

60

A14 18RD/WT

FUSED B(+)

61

A141 18DG/WT

FUEL PUMP RELAY OUTPUT

62

-

-

63

K31 20BR (2.0L)

FUEL PUMP RELAY CONTROL

63

K31 18BR (2.4L TURBO)

FUEL PUMP RELAY CONTROL

RADIATOR FAN CONTROL RELAY (2.4L TURBO)

CAV

CIRCUIT

FUNCTION

74

C27 18DB/PK

RAD FAN RELAY CONTROL

75

F12 18DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

76

C116 12LG/WT

RAD FAN HIGH/LOW FEED

77

C23 12DG

RAD FAN CONTROL/HIGH RELAY OUTPUT

78

Z1 12BK

GROUND

RADIATOR FAN HIGH RELAY (2.4L TURBO)

CAV

CIRCUIT

FUNCTION

69

C27 18DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

69

C27 18DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

70

F12 18DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

71

A16 12GY

FUSED B(+)

72

-

-

73

C23 12DG

RAD FAN CONTROL/HIGH RELAY OUTPUT

RADIATOR FAN LOW RELAY (2.4L TURBO)

CAV

CIRCUIT

FUNCTION

64

F12 18DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

65

C24 18DB/RD

RAD FAN LOW RELAY CONTROL

66

A16 12GY

FUSED B(+)

67

-

-

68

C25 12YL

RAD FAN LOW RELAY OUTPUT

RADIATOR FAN RELAY (2.0L)

CAV

CIRCUIT

FUNCTION

69

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

70

C27 20DB/PK

RAD FAN RELAY CONTROL

71

C25 12YL

RAD FAN RELAY OUTPUT

72

-

-

73

A16 14GY

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

373

CONNECTOR PINOUTS

POWER STEERING PRESSURE SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K10 20DB/OR

PSP SWITCH SIGNAL

2

Z12 20BK/TN

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

374

CONNECTOR PINOUTS

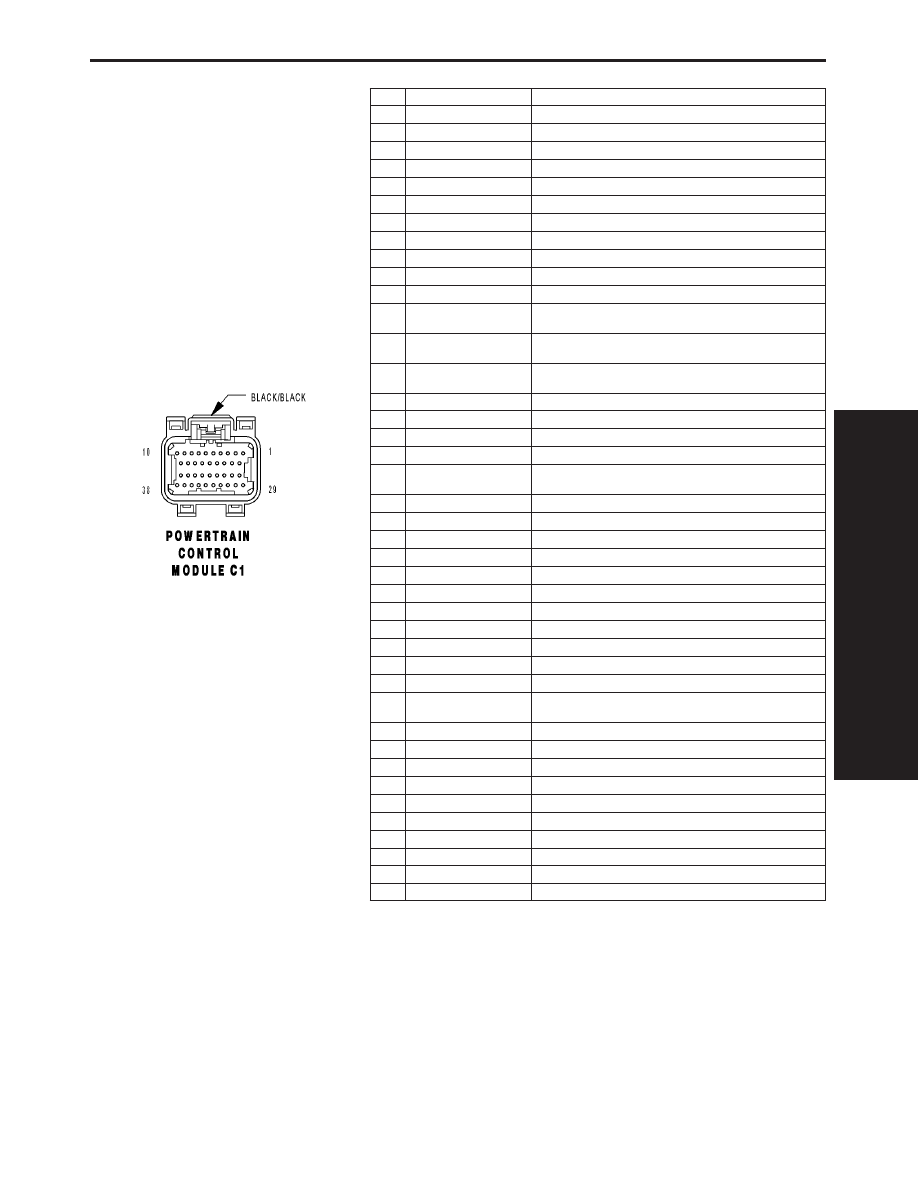

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z11 18BK/WT

GROUND

10

-

-

11

F12 18DB/WT (2.0L)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

F12 18DB/RD (2.4L
TURBO)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (2.0L AUTO-
STICK)

IGNITION SWITCH OUTPUT (OFF-RUN-START)

12

F11 20RD/WT (2.0L EX-
CEPT AUTOSTICK)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

G7 20WT/OR

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

BRAKE FLUID LEVEL SWITCH SENSE

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L
TURBO)

SURGE SOL CONTROL

18

Z12 18BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 18LB (2.4L TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.0L)

5 VOLT SUPPLY

27

K6 18VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L
TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

38

D25 20VT/YL

PCI BUS (PCM)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

375

CONNECTOR PINOUTS

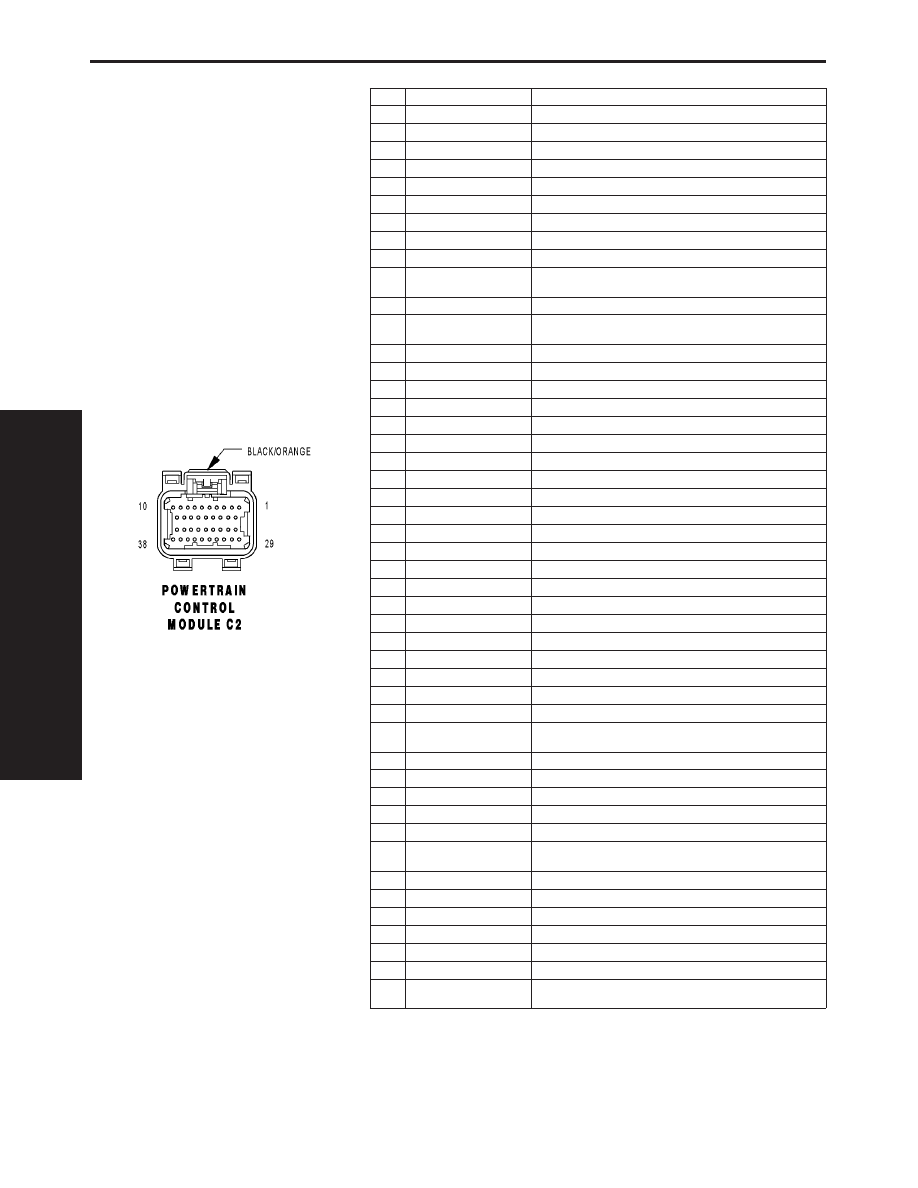

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

K17 18DB/TN (2.0L)

COIL CONTROL NO. 2

9

K17 16DB/TN (2.4L
TURBO)

COIL CONTROL NO. 2

10

K19 18BK/GY (2.0L)

COIL CONTROL NO. 1

10

K19 16BK/GY (2.4L
TURBO)

COIL CONTROL NO. 1

11

K14 18LB/BR

INJECTOR CONTROL NO. 4

12

K13 18YL/WT

INJECTOR CONTROL NO. 3

13

K12 18TN

INJECTOR CONTROL NO. 2

14

K11 18WT/DB

INJECTOR CONTROL NO. 1

15

-

-

16

K200 20VT/OR (RT)

MTV CONTROL

17

K199 18BR/VT

O2 1/2 HEATER CONTROL

18

K99 18BR/OR

O2 1/1 HEATER CONTROL

19

K20 20DG (2.0L)

GEN FIELD CONTROL

19

K20 18DG (2.4L TURBO)

GEN FIELD CONTROL

20

K2 20VT/LG (2.0L)

ECT SIGNAL

20

K2 20TN/BK (2.4L TURBO)

ECT SIGNAL

21

K22 20OR/DB

TP SIGNAL

22

-

-

23

K1 20DG/RD

MAP SIGNAL

24

K45 20BK/VT

KS RETURN

25

K42 20DB/LG

KS SIGNAL

26

-

-

27

K4 20BK/LB (2.0L)

SENSOR GROUND

27

K4 18BK/LB (2.4L TURBO)

SENSOR GROUND

28

K961 20BR/WT (2.0L)

IAC RETURN

28

K961 18BR/VT (2.4L
TURBO)

IAC RETURN

29

K7 20OR (2.0L)

5 VOLT SUPPLY

29

K7 18OR (2.4L TURBO)

5 VOLT SUPPLY

30

K21 20BK/RD

IAT SIGNAL

31

K41 20BK/DG

O2 1/1 SIGNAL

32

K904 20DB/DG (2.0L)

O2 RETURN

32

K904 18DB/DG (2.4L
TURBO)

O2 RETURN

33

K141 20TN/WT

O2 1/2 SIGNAL

34

K44 20TN/YL

CMP SIGNAL

35

K24 20GY/BK

CKP SIGNAL

36

-

-

37

-

-

38

K610 20VT/GY (2.0L)

IAC MOTOR CONTROL

38

K610 18VT/GY (2.4L
TURBO)

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

376

CONNECTOR PINOUTS
