Dodge Neon / Neon SRT-4. Manual - part 615





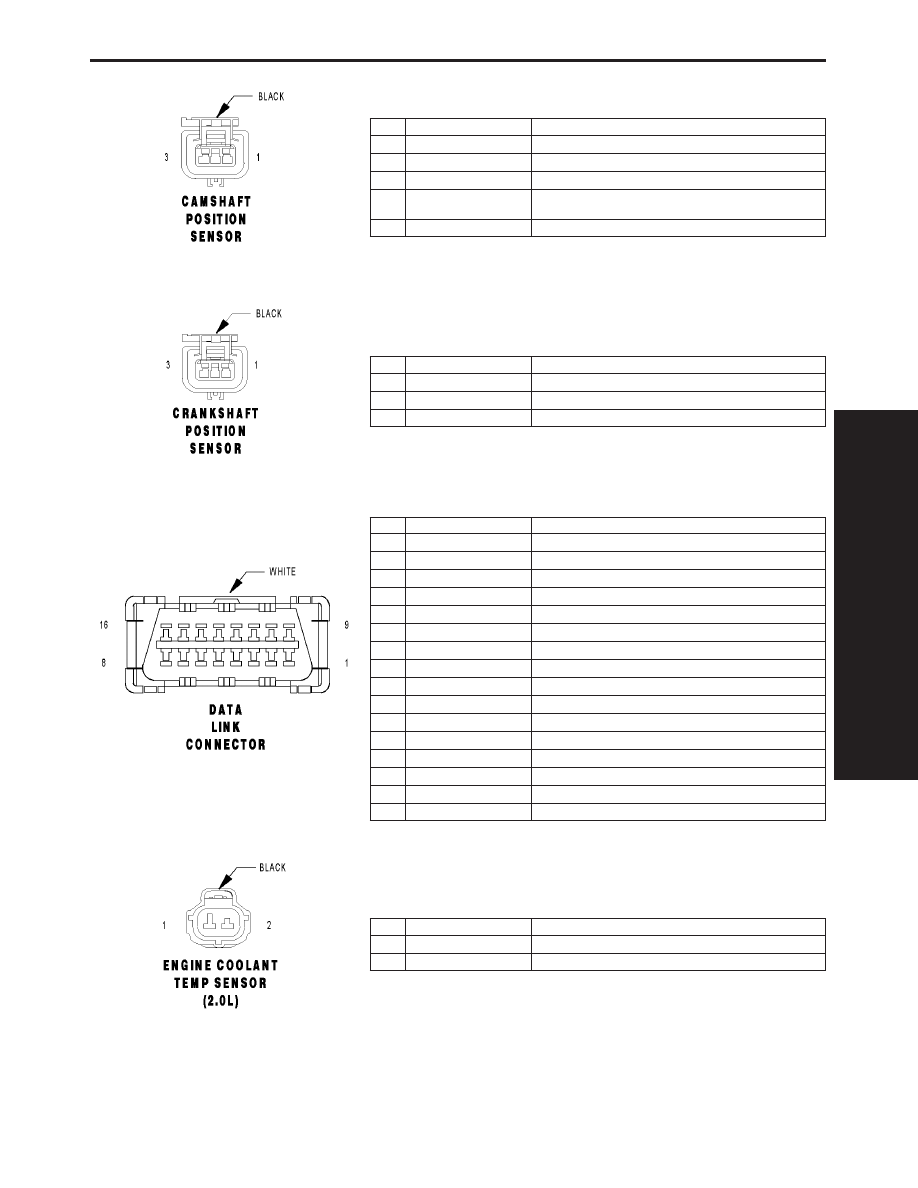

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR (2.0L)

5 VOLT SUPPLY

1

K6 20VT/WT (2.4L TURBO)

5 VOLT SUPPLY

2

K4 20BK/LB (2.0L)

SENSOR GROUND

2

K167 20BR/YL (2.4L
TURBO)

SENSOR GROUND 2

3

K44 20TN/YL

CMP SIGNAL

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 20OR

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND

3

K24 20GY/BK

CKP SIGNAL

DATA LINK CONNECTOR - WHITE 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (PCM)

3

-

-

4

Z12 20BK/TN

GROUND

5

Z12 20BK/TN

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT (PCM)

8

-

-

9

D6 20PK/LB (2.0L)

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE (PCM)

13

-

-

14

-

-

15

D15 20WT/DG (2.0L)

SCI TRANSMIT (TCM)

16

A14 18RD/WT

FUSED B(+)

ENGINE COOLANT TEMP SENSOR (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20VT/LG

ECT SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

365

CONNECTOR PINOUTS

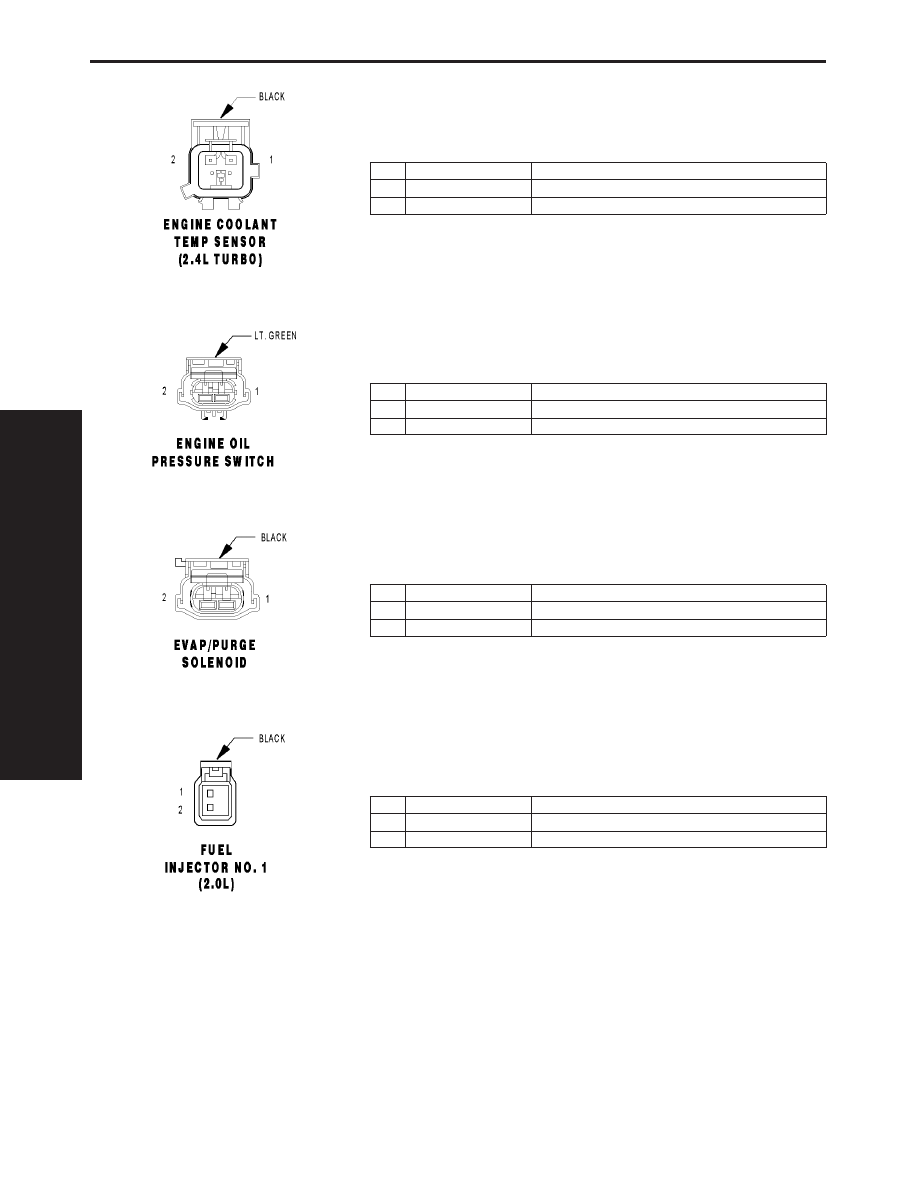

ENGINE COOLANT TEMP SENSOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 20BK/LB

SENSOR GROUND

2

K2 20TN/BK

ECT SIGNAL

ENGINE OIL PRESSURE SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY

OIL PRESSURE SIGNAL

2

-

-

EVAP/PURGE SOLENOID - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K108 20WT/TN

EVAP/PURGE RETURN

2

K52 20PK/BK

EVAP/PURGE CONTROL

FUEL INJECTOR NO. 1 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

366

CONNECTOR PINOUTS

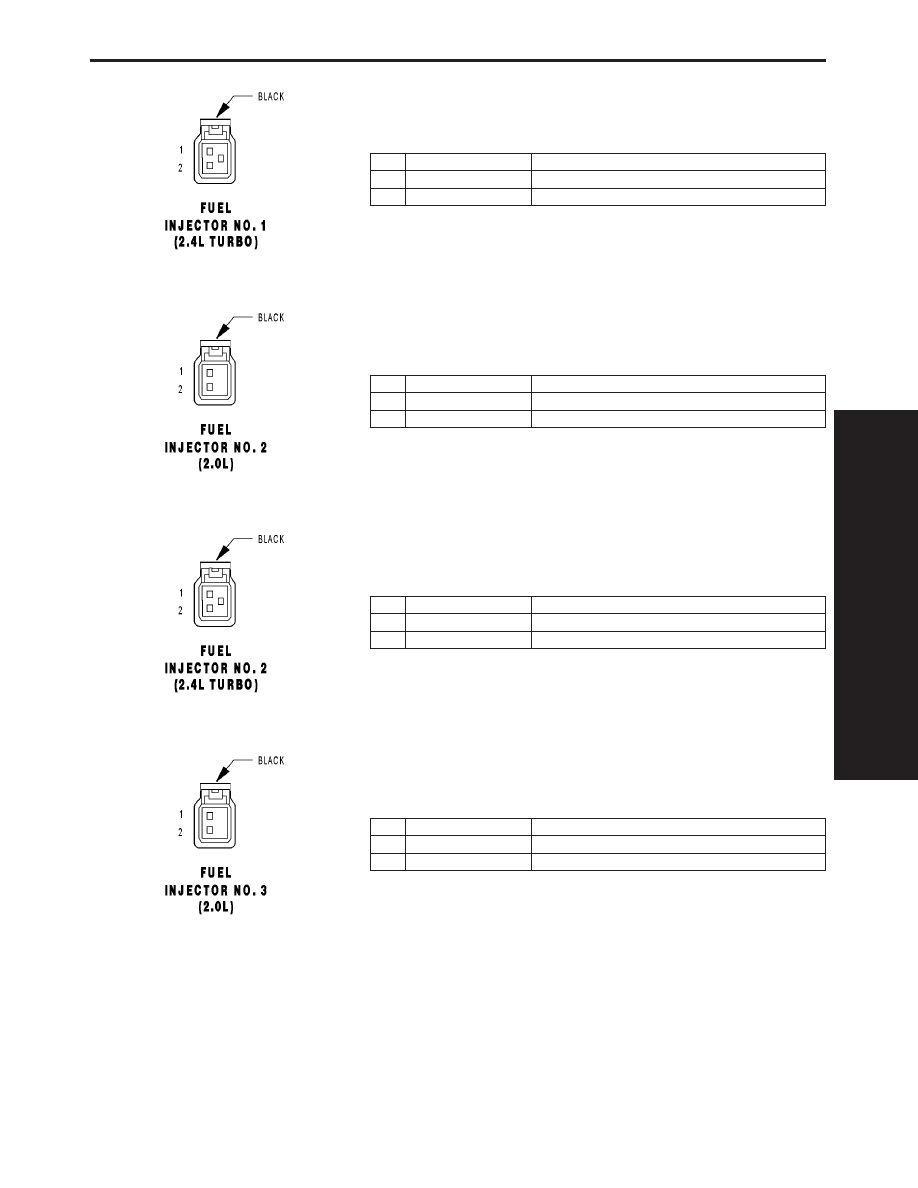

FUEL INJECTOR NO. 1 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

367

CONNECTOR PINOUTS

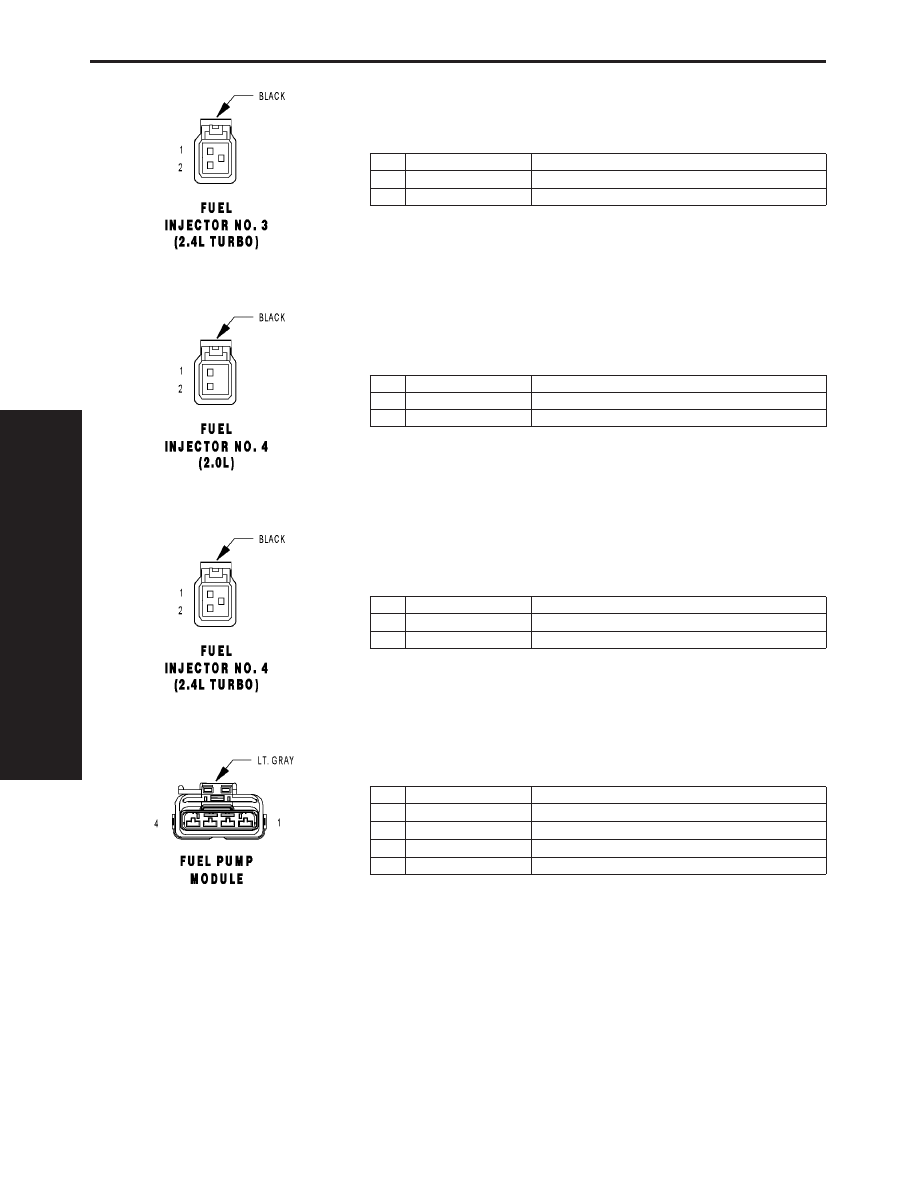

FUEL INJECTOR NO. 3 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PUMP MODULE - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20DB

FUEL LEVEL SENSOR SIGNAL

4

A141 18DG/WT

FUEL PUMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

368

CONNECTOR PINOUTS
