Dodge Neon / Neon SRT-4. Manual - part 614

SRT-4

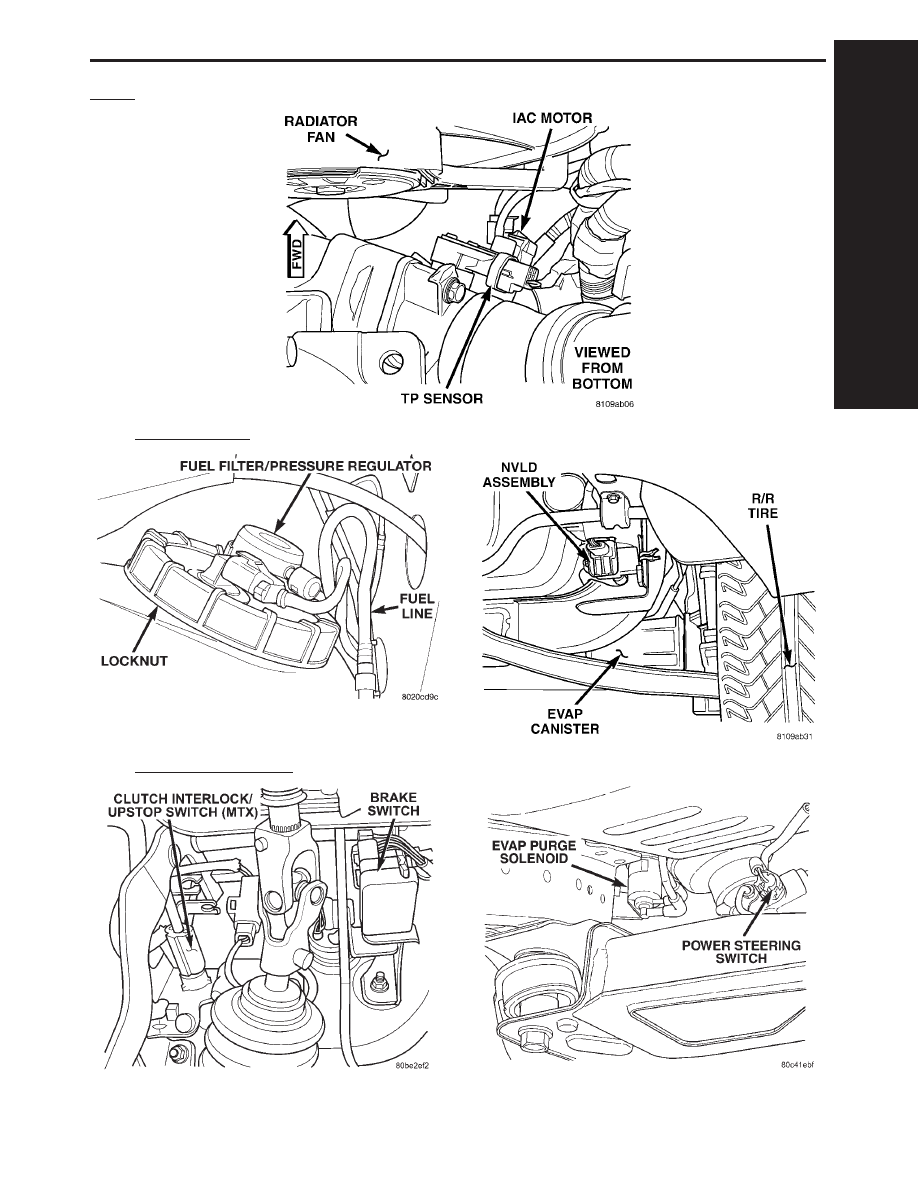

8.5

FUEL SYSTEM

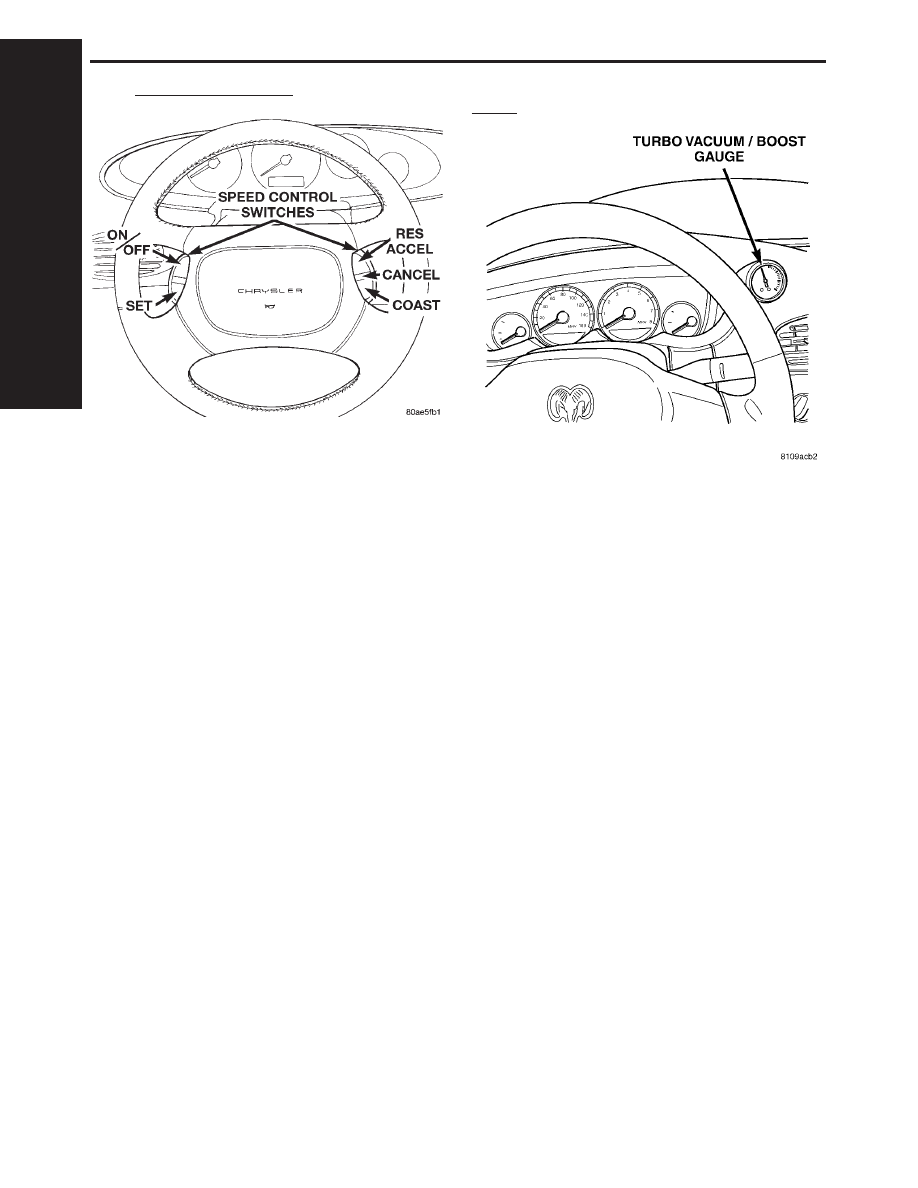

8.6

SWITCHES/GAUGES

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

361

COMPONENT LOCATIONS

SRT-4

C

O

M

P

O
N

E

N

T

L

O

C
A

T

I

O
N

S

362

COMPONENT LOCATIONS

8.6

SWITCHES/GAUGES (Continued)

9.0

CONNECTOR PINOUTS

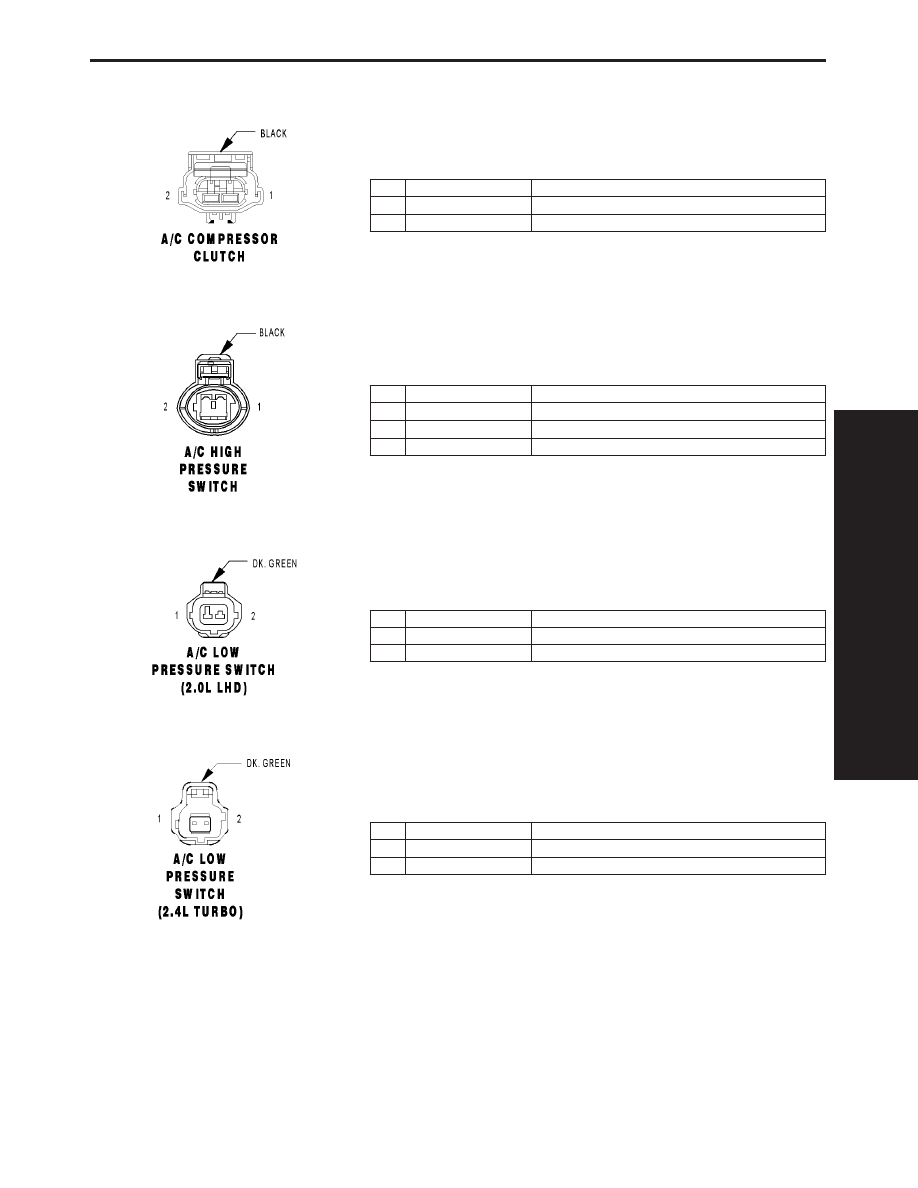

A/C COMPRESSOR CLUTCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/BK

A/C CLUTCH RELAY OUTPUT

2

Z1 20BK

GROUND

A/C HIGH PRESSURE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C20 20BR/OR (2.0L)

A/C SWITCH SENSE

1

C20 20BR (2.4L TURBO)

A/C SWITCH SENSE

2

C22 20DB/WT

PRESSURE SWITCH OUTPUT

A/C LOW PRESSURE SWITCH (2.0L LHD) - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 20DB/WT

PRESSURE SWITCH OUTPUT

2

C21 20DB/OR

A/C SWITCH SENSE

A/C LOW PRESSURE SWITCH (2.4L TURBO) - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 20DB/WT

PRESSURE SWITCH OUTPUT

2

C21 20DB/OR

A/C SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

363

CONNECTOR PINOUTS

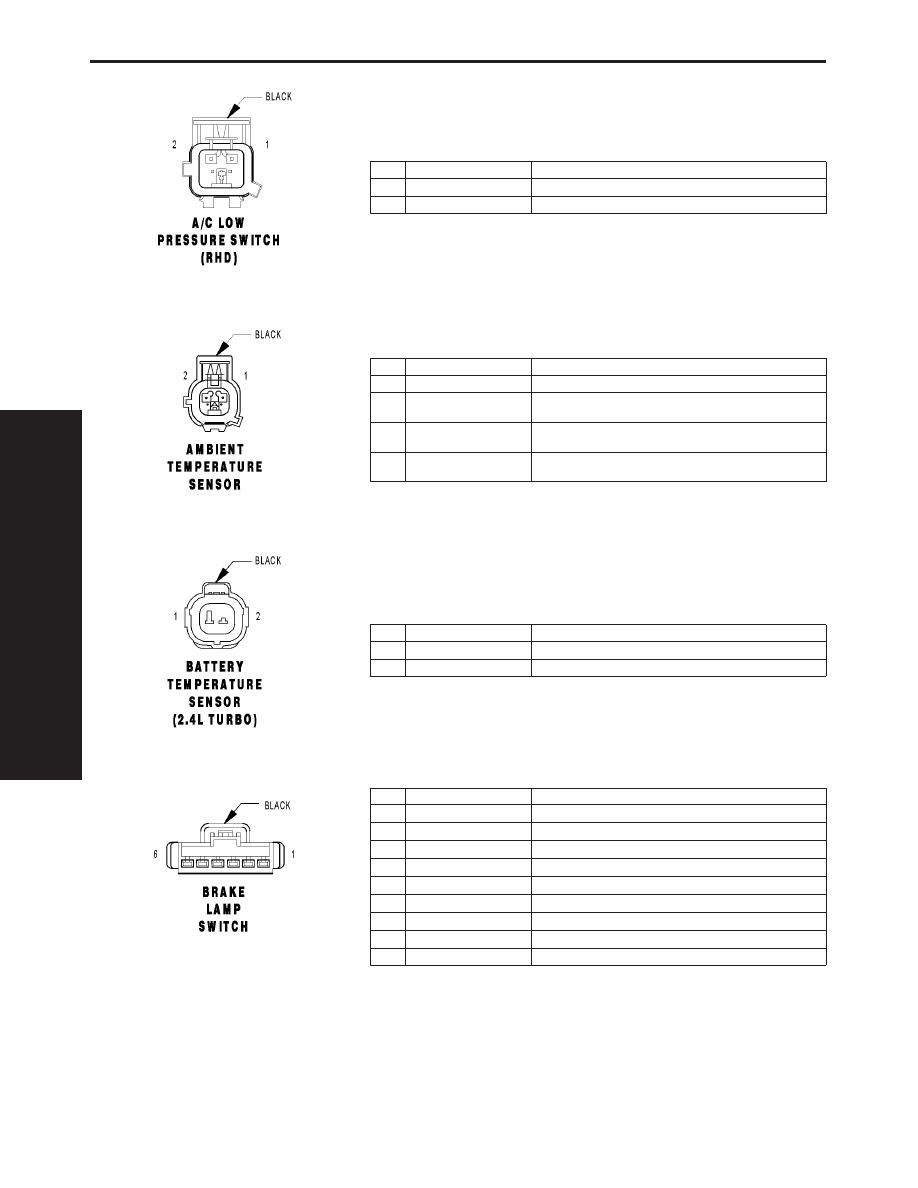

A/C LOW PRESSURE SWITCH (RHD) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 20DB/WT

PRESSURE SWITCH OUTPUT

2

C21 20DB/OR

A/C SWITCH SENSE

AMBIENT TEMPERATURE SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K145 20BR/OR

AAT SIGNAL

2

K167 20BK/YL (2.0L LHD
EXPORT)

SENSOR GROUND 2

2

K167 20BR/YL (2.0L RHD/
EXCEPT EXPORT)

SENSOR GROUND 2

2

K167 20BR/YL (2.4L
TURBO)

SENSOR GROUND 2

BATTERY TEMPERATURE SENSOR (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K118 20PK/YL

BATTERY TEMP SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

V30 20DB/RD (2.0L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (2.0L)

S/C SUPPLY

5

Z1 20BK (2.0L)

GROUND

5

Z1 18BK (2.4L TURBO)

GROUND

6

K29 20WT/PK

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.0L)

BRAKE SWITCH SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

364

CONNECTOR PINOUTS
