SYMPTOM

STEP

POSSIBLE CAUSE

Sunroof squeaks when
opening/closing.

1

Identify if cause is seal squeak. If seal is worn, replace seal.

2

Check seal compression for uniformity in opening. If not uniform,
glass is not centered in opening.

3

Re-center glass by repositioning module in opening.

4

Identify if mechanism squeaks.

5

Check for lubrication, re-lube if necessary.

6

Check for dirt/debris in tracks, clean and re-lube.

7

Identify if motor squeaks, replace motor.

Water leaks into the vehicle.

1

Check for good connection at drain tubes, re-connect where needed.

2

Check for plugged/pinched hoses throughout.

3

Adjust glass panel per Service Manual.

4

Check seal for wear/damage, replace glass if necessary.

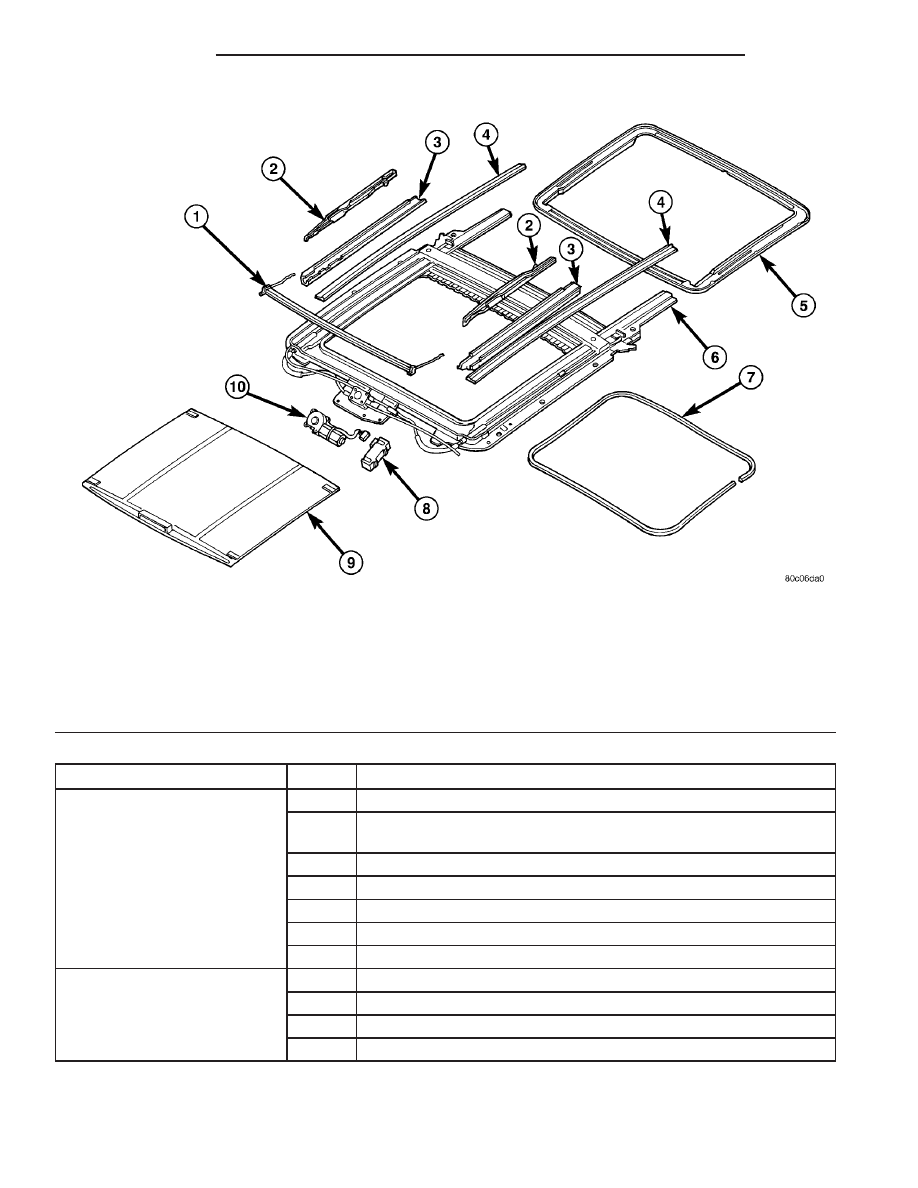

Fig. 1 SUNROOF COMPONENTS

Item Number

Component Name

Item Number

Component Name

1

Wind Deflector
Motor Bracket

6

Frame Assembly

2

Mechanism Bracket

7

Sunroof Headliner Trim Welt

3

Guide

8

Single Control Unit (SCU)

4

Sunshade Guide

9

Sunshade

5

Glass Panel

10

Drive Motor Assembly

23 - 76

SUNROOF

PL/SRT-4

SUNROOF (Continued)

SYMPTOM

STEP

POSSIBLE CAUSE

Motor inoperative.

1

Check connectors at motor, switch, control module, and power
source.

2

Check for effective control module, replace if necessary.

3

Replace motor.

Motor noise when opening/
closing.

1

Identify if motor noise, replace motor.

2

Insure noise is from motor and not cables, (cable ratcheting).

Grinding noise when opening/
closing.

1

Identify if motor is grinding, replace motor.

2

Check for lubrication in tracks and mechanism, re-lube if necessary.

3

Check for dirt/debris in tracks, clean and re-lube.

4

Cables ratchet at motor pinion: Mechanism jammed, fix mechanism
and replace cables & motor bracket.

Wind noise when sunroof is
fully closed.

1

Check seal compression for uniformity in opening. If not uniform,
glass is not centered in opening.

2

Glass not adjusted flush to roof, re-adjust glass.

3

Mechanism not fully closed.
A) Motor out of time, re-time motor/mechanism.
B) Cable ratcheting, replace cables and motor bracket.

4

Seal worn, Replace glass.

Sunroof will not open/close.

1

Check switch and switch connection per Service Manual

2

Check mechanism for binding (result of forcing glass closed or
broken components).

3

See Motor Inoperative.

Sunroof rattles, anytime, open
or closed.

1

Loose attachment screws (module), re-fasten and adjust module.

2

Loose glass panel, re-fasten and adjust glass panel.

3

Loose drain channel, re-fasten or secure to repair.

4

Broken mechanism, replace sunroof assembly module.

5

Mechanism not fully closed.
A) Motor out of time, re-time motor/mechanism.
B) Cable ratcheting, replace cables and motor bracket.

6

Check for sunshade out of track or for sunshade broken slide block.

7

Loose wind deflector. Replace if necessary.

Sunshade squeaks/rattles,
anytime.
-OR-
Sunshade force high./low or
binding during operation.

1

Sunshade slide blocks out of track(s), put back in tracks.

2

Missing felt pads on drain channel, add felt pads.

3

Felt on drain channel rolling off, (sunshade rubs on adhesive),
replace felt pads.

4

Slide block binding in sunshade, free-up slide block by actuating a
couple times, grease slide block(s) and spring(s).

5

Broken slide block in sunshade, replace slide block.

6

Slide block spring missing, replace spring & slide block.

7

Sunshade interference with drain channel or trim welt, replace trim
welt and/or sunshade.

PL/SRT-4

SUNROOF

23 - 77

SUNROOF (Continued)

LIMIT SWITCH

DESCRIPTION

The Sunroof Limit Switch is located in the drive

motor assembly housing and is not serviceable.

MODULE ASSEMBLY

REMOVAL

(1) Close glass panel, if possible.
(2) Remove A-pillar trim.
(3) Remove upper B-pillar and C-pillar trim.
(4) Remove sunroof welt (Fig. 1).
(5) Remove the switch.
(6) Detach fastener from headliner bracket to the

front beam.

(7) Remove all assist handles.
(8) Remove sun visors.
(9) Remove headlining and disconnect the dome

lamp connector.

(10) Disconnect sunroof motor wiring connector.
(11) Disconnect drain tubes.
(12) Remove fasteners attaching sunroof module to

vehicle roof.

(13) With the aid of a helper, remove sunroof mod-

ule from roof.

(14) Remove sunroof module from vehicle.

INSTALLATION

(1) With the aid of a helper, position sunroof mod-

ule in vehicle.

(2) Install fasteners attaching sunroof module to

vehicle roof and support braces. Tighten all fasteners
to 5 N·m (44 in. lbs.), starting from the front and
working rearward and then the motor bracket.

(3) Connect drain tubes.
(4) Connect sunroof motor wiring connector.
(5) Headliner in position connect dome lamp wire

connector. Install headlining.

(6) Install the fastener from the headliner bracket

to front beam.

(7) Install switch.
(8) Install sunroof welt.
(9) Install B-pillar and C-pillar trim.
(10) Install A-pillar trim.
(11) Install sun visors.
(12) Install all assist handles.
(13) Install sunroof sunshade.
(14) Install sunroof glass panel.
(15) Cycle glass panel open and close.
(16) Ensure

glass

adjustment,

refer

to

Glass

Adjustment procedure.

(17) Verify correct operation.

CONTROL UNIT

REMOVAL

(1) Remove sun visors, front grab handles, A-pillar

screw, Right upper B-pillar trim. Disengage front
door weatherstrip from headliner, pull headliner
down to access control unit (Fig. 1).

(2) Disconnect wire connector from control unit.
(3) Slide control unit up and forward and remove.

INSTALLATION

(1) Place sunroof control unit into position.
(2) Lock control unit into position.
(3) Connect wire connector to control unit.
(4) Install sun visors, front grab handles, A-pillar

screw, Right upper B-pillar trim. Engage front door
weatherstrip to headliner.

(5) Cycle sunroof to the full open position.
(6) Ensure sunroof adjustment. Refer to Sunroof

Glass Adjustment.

SUNROOF DRIVE MOTOR

REMOVAL

NOTE: The Drive Motor is shipped in the VENT
position. If the sunroof glass is not in the VENT
position, it must be moved to the VENT position.
Refer to Placing The Sunroof Glass Into The VENT
Position. If the drive motor and/or the sunroof
mechanism is not in the VENT positions, the sun-
roof vent height will not be correct. Refer to Placing
The Sunroof Glass Into The VENT Position and/or
Placing Drive Motor Into The VENT Position.

(1) If the drive motor is to be reused, cycle the

sunroof glass to the VENT position, if possible.

(2) Remove sun visors, front grab handles, A-pillar

screw, Right upper B-pillar trim. Disengage front
door weatherstrip from headliner, pull headliner
down to access sunroof drive motor (Fig. 1).

(3) Disconnect wire harness connector from motor.
(4) Remove the three screws attaching drive motor

to sunroof module bracket.

(5) Remove drive motor from bracket from the

front beam.

INSTALLATION

(1) If the drive motor and/or sunroof glass is not in

the VENT position, refer to Placing The Sunroof
Glass Into The VENT Position and/or Placing Drive
Motor Into The VENT Position.

(2) Place drive motor into position on the front

beam.

23 - 78

SUNROOF

PL/SRT-4

(3) If glass panel is mounted, with the aid of a

helper, hold the sunroof glass panel in the VENT
position while installing the motor.

(4) Install screws attaching drive motor to motor

bracket.

(5) Connect wire harness to drive motor.
(6) Install sun visors, front grab handles, A-pillar

screw, Right upper B-pillar trim. Engage front door
weatherstrip to headliner.

(7) Ensure sunroof adjustment. Refer to Sunroof

Glass Adjustment.

GLASS PANEL

REMOVAL

(1) Position sunroof sunshade in full rearward

position (Fig. 1).

(2) Position the glass reinforcement panel in the

CLOSED position before removing the six mounting
screws.

(3) Remove sunroof glass panel six screws.
(4) Push glass panel upward from underside until

glass panel clears the roof panel.

(5) Lift glass panel from vehicle.

INSTALLATION

(1) Position glass reinforcement panel in roof open-

ing.

(2) Start, but do not tighten, glass attachment

screws. Ensure glass is in the CLOSED position.

(3) Cycle sunroof glass panel to the close position.

Using a business card as a guide, slide card around
the edge of glass panel to ensure panel is centered in
opening.

(4) With the aid of a helper, hold the glass panel in

position and tighten glass attaching screws.

(5) Ensure glass adjustment, refer to Glass Adjust-

ment procedure.

ADJUSTMENTS

ADJUSTMENTS – SUNROOF VENT POSITION

PLACING SUNROOF GLASS IN VENT POSITION

(1) Remove the drive motor.
(2) Remove sunroof glass panel.
(3) Slide the mechanism forward till the mecha-

nism slide is parallel with the front edge of the guide
(Fig. 2).

(4) Using a rule, measure the rear end of the

mechanism to the guide on each side of sun roof (Fig.
3) or (Fig. 4).

(5) Initial height should be 44 to 48 mm. Adjust

mechanism so that both sides are ± 1.0 mm of each
other.

(6) Install drive motor.
(7) Install sunroof panel.
(8) Ensure glass adjustment, refer to Glass Adjust-

ment procedure.

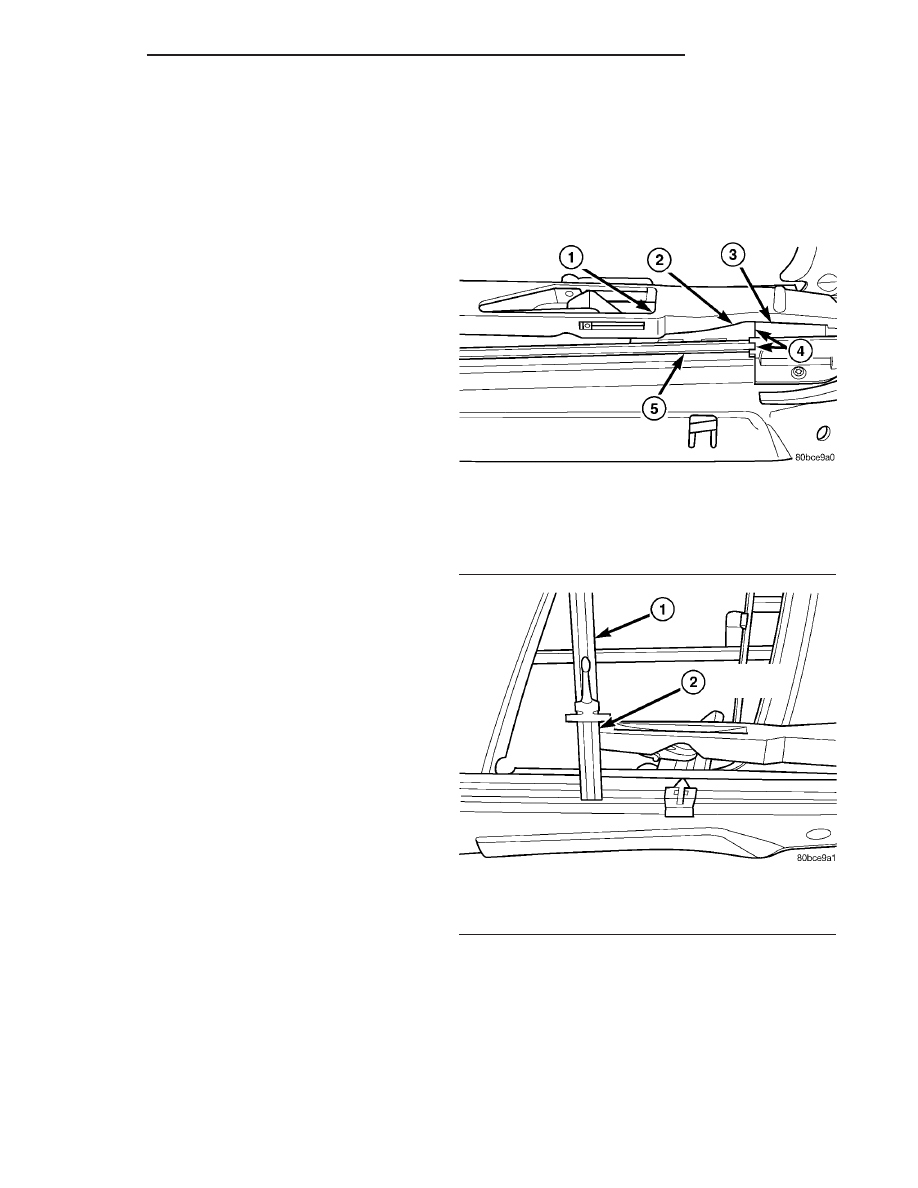

Fig. 2 POSITION MECHANISM SLIDE

1 - MECHANISM
2 - DRIVING SLIDE
3 - LOCATOR
4 - ALIGN
5 - GUIDE

Fig. 3 MEASURING HEIGHT - OUT OF VEHICLE

1 - RULE
2 - REAR END OF MECHANISM

PL/SRT-4

SUNROOF

23 - 79
