(22) Install OD pressure plate waved snap ring

(Fig. 253).

(23) Install the OD/Reverse pressure plate with

large step down (towards OD clutch pack) (Fig. 254).

(24) Install OD pressure plate flat snap ring (Fig.

255) (Fig. 256).

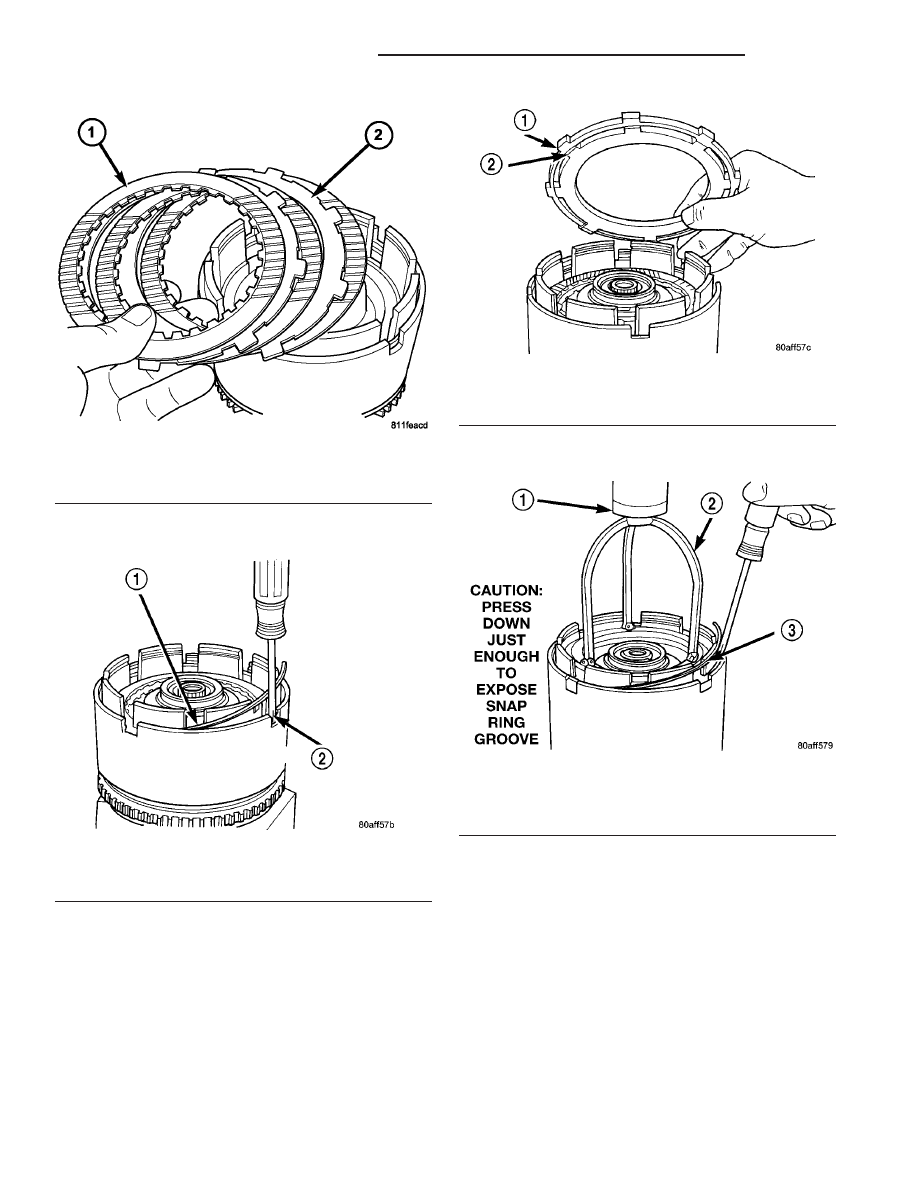

Fig. 252 Install Overdrive Clutch Pack

1 - CLUTCH DISC
2 - CLUTCH PLATE

Fig. 253 Install Waved Snap Ring

1 - OVERDRIVE PRESSURE PLATE WAVED SNAP RING
2 - SCREWDRIVER

Fig. 254 OD/Reverse Reaction Plate

1 - OVERDRIVE/REVERSE PRESSURE PLATE
2 - (STEP SIDE DOWN)

Fig. 255 Install Flat Snap Ring

1 - ARBOR PRESS RAM
2 - TOOL 5059A
3 - FLAT SNAP RING

21 - 240

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

INPUT CLUTCH ASSEMBLY (Continued)

(25) Measure OD clutch pack clearance. Set up

dial indicator on top of the OD/Reverse pressure
plate as shown in (Fig. 257).

(26) Zero dial indicator and apply 30 psi (206 kPa)

air pressure to the overdrive clutch hose on Tool
8391. Measure and record OD clutch pack measure-
ment in four (4) places, 90° apart.

(27) Take average of four measurements and com-

pare with OD clutch pack clearance specification.
The overdrive (OD) clutch pack clearance is
1.07-3.25 mm (0.042-0.128 in.).

If not within specifications, the clutch is not

assembled properly. There is no adjustment for the
OD clutch clearance.

(28) Install reverse clutch pack (two frictions/one

steel) (Fig. 258).

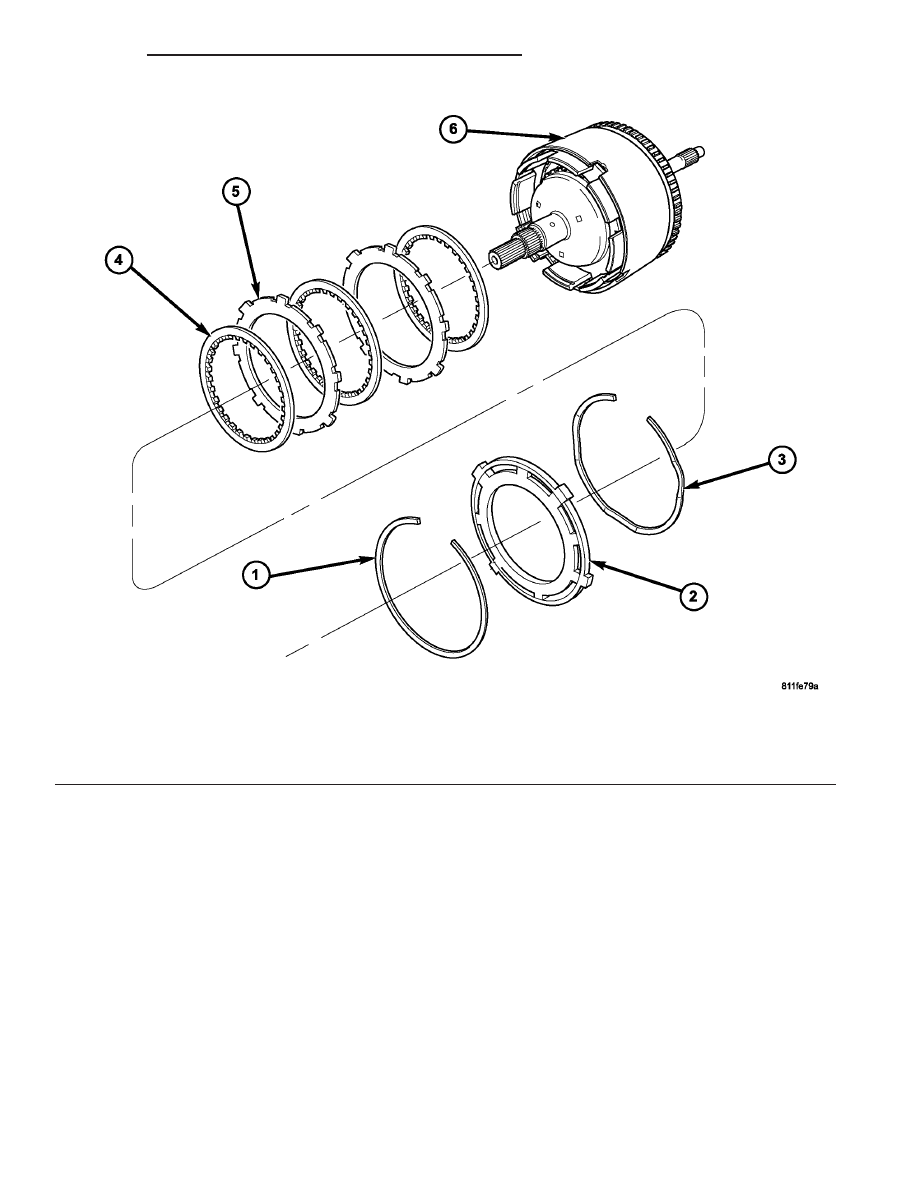

Fig. 256 Overdrive Clutch Assembly

1 - SNAP RING
2 - OD/REVERSE PRESSURE PLATE
3 - SNAP RING (WAVE)

4 - CLUTCH DISC (3)
5 - CLUTCH STEEL (2)
6 - INPUT CLUTCH ASSEMBLY

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 241

INPUT CLUTCH ASSEMBLY (Continued)

(29) Install reverse clutch reaction plate with the

flat side down towards reverse clutch (Fig. 259).

(30) Tap reaction plate down to allow installation

of the reverse clutch snap ring. Install reverse clutch
snap ring (Fig. 260) (Fig. 261).

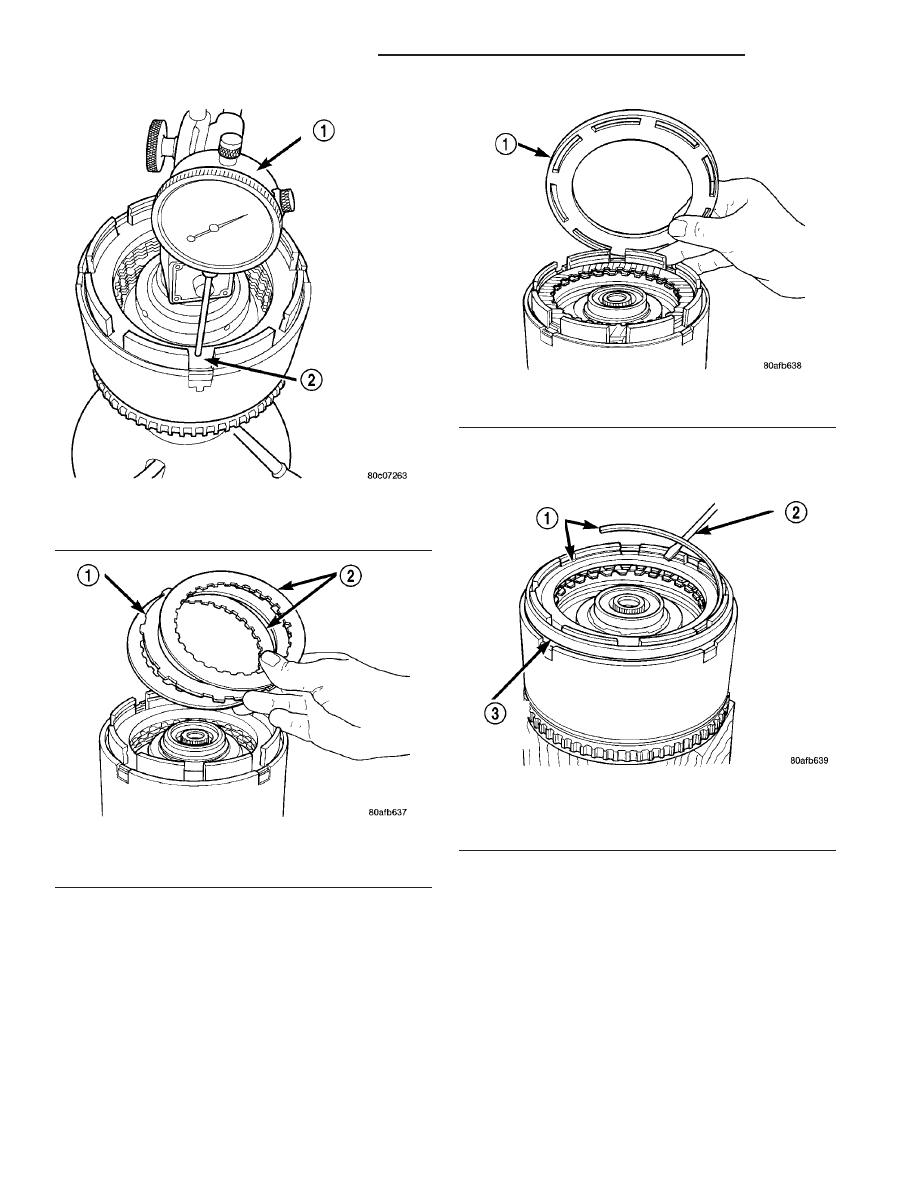

Fig. 257 Measure OD Clutch Pack Clearance

1 - DIAL INDICATOR
2 - OD/REVERSE REACTION PLATE

Fig. 258 Install Reverse Clutch Pack

1 - REVERSE CLUTCH PLATE
2 - REVERSE CLUTCH DISCS

Fig. 259 Install Reaction Plate

1 - REVERSE CLUTCH REACTION PLATE (FLAT SIDE DOWN)

Fig. 260 Install Reverse Clutch Snap Ring

1 - REVERSE CLUTCH SNAP RING (SELECT)
2 - SCREWDRIVER
3 - REVERSE CLUTCH REACTION PLATE

21 - 242

40TE AUTOMATIC TRANSAXLE

PL/SRT-4

INPUT CLUTCH ASSEMBLY (Continued)

(31) Pry up reverse reaction plate to seat against

snap ring (Fig. 262).

(32) Set up a dial indicator on the reverse clutch

pack as shown in (Fig. 263).

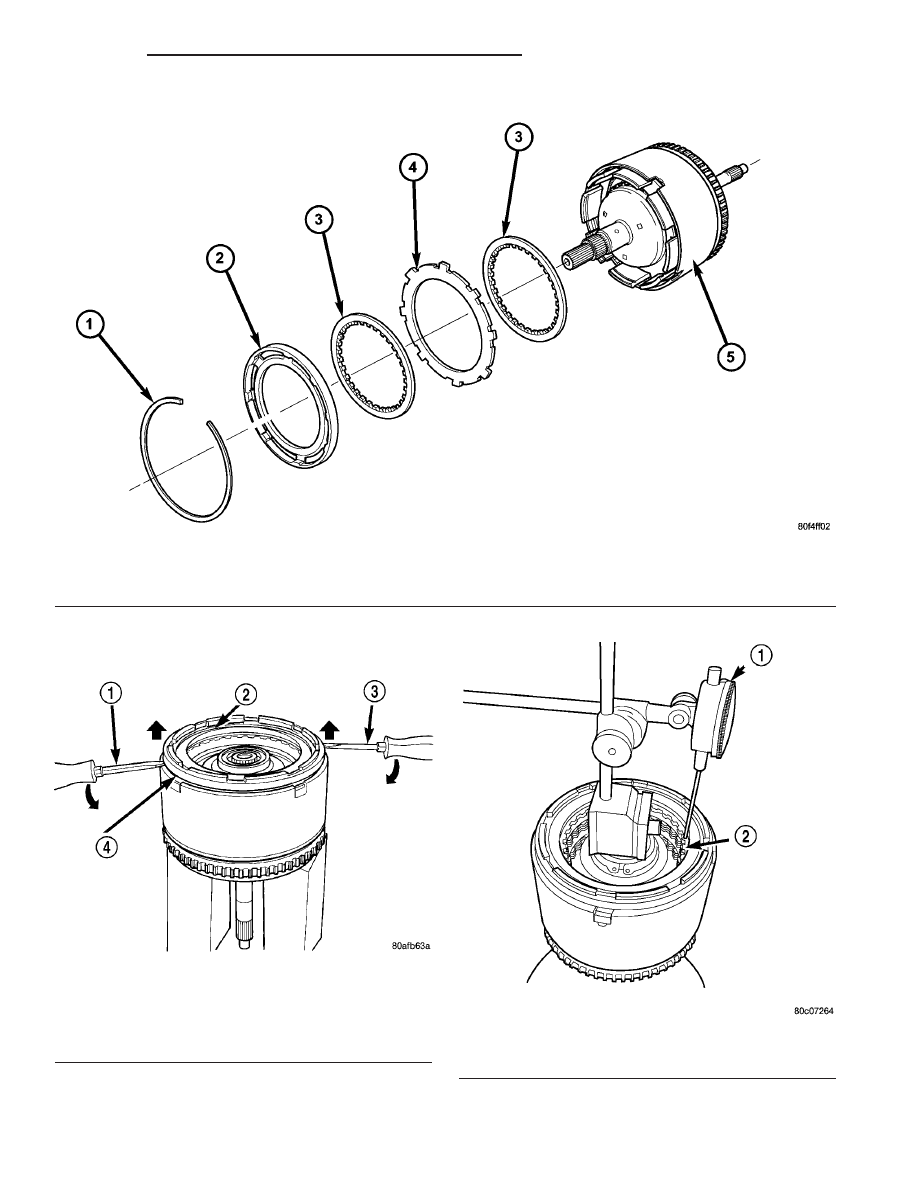

Fig. 261 Reverse Clutch Assembly

1 - SNAP RING
2 - REACTION PLATE
3 - CLUTCH DISC (2)

4 - CLUTCH PLATE (1)
5 - INPUT CLUTCH ASSEMBLY

Fig. 262 Pry Up Reaction Plate

1 - SCREWDRIVER
2 - SNAP RING
3 - SCREWDRIVER
4 - MUST RAISE REVERSE REACTION PLATE TO RAISE SNAP
RING

Fig. 263 Measure Reverse Clutch Pack Clearance

1 - DIAL INDICATOR
2 - REVERSE CLUTCH

PL/SRT-4

40TE AUTOMATIC TRANSAXLE

21 - 243

INPUT CLUTCH ASSEMBLY (Continued)
