(6) Remove split thrust washer separation pin

(Fig. 114).

(7) Remove 4th gear (Fig. 115).

(8) Remove 4th gear caged needle bearing (Fig.

116). Check the caged needle bearing for a broken
retention spring.

(9) Remove blocking ring. Remove 3-4 synchronizer

hub retaining snap ring (Fig. 117).

Fig. 113 Split Thrust Washer Removal

1 - INPUT SHAFT
2 - SPLIT THRUST WASHER

Fig. 114 Split Thrust Washer Separation Pin

1 - SEPARATION PIN
2 - INPUT SHAFT
3 - PLIERS

Fig. 115 4th Gear Removal

1 - INPUT SHAFT
2 - 4TH GEAR

Fig. 116 Caged Needle Bearing Removal

1 - INPUT SHAFT
2 - CAGED NEEDLE BEARING

21 - 40

T350 MANUAL TRANSAXLE

PL/SRT-4

INPUT SHAFT (Continued)

(10) Install input shaft in shop press. Using bear-

ing splitter, remove 3-4 synchronizer and 3rd gear
(Fig. 118).

(11) Remove 3rd gear caged needle bearing (Fig.

119). Inspect needle bearing for a broken retention
spring

(12) Inspect the input shaft for worn or damaged

bearing races or chipped gear teeth. Replace as nec-
essary.

ASSEMBLY

(1) Place input shaft into shop press.
(2) Install 3rd gear caged needle bearing (Fig.

120).

(3) Install 3rd gear and 3-4 synchronizer onto

input shaft. Install Tool #C-3717 over input shaft and
press on synchronizer hub and 3rd gear (Fig. 121).
The synchronizer hub has the letter U stamped on
the top face of the hub. This designates that the hub
must be installed with the U facing upward.

(4) Install 3-4 synchronizer snap ring into slot on

input shaft.

Fig. 117 3-4 Synchronizer Hub Snap Ring

1 - SNAP RING PLIERS
2 - SYNCHRO SNAP RING
3 - SYNCHRONIZER ASSEMBLY

Fig. 118 3rd Gear Removal

1 - PRESS RAM
2 - INPUT SHAFT
3 - 3RD GEAR
4 - SYNCHRONIZER ASSEMBLY

Fig. 119 3rd Gear Caged Needle Bearing

1 - INPUT SHAFT
2 - 3RD GEAR CAGED NEEDLE BEARING

Fig. 120 3rd Gear Caged Needle Bearing

1 - INPUT SHAFT
2 - 3RD GEAR CAGED NEEDLE BEARING

PL/SRT-4

T350 MANUAL TRANSAXLE

21 - 41

INPUT SHAFT (Continued)

(5) Install blocking ring into 3-4 synchronizer.

Install 4th gear caged needle bearing.

(6) Install 4th gear onto input shaft.
(7) Install 4-5 split thrust washer separation pin

(Fig. 122).

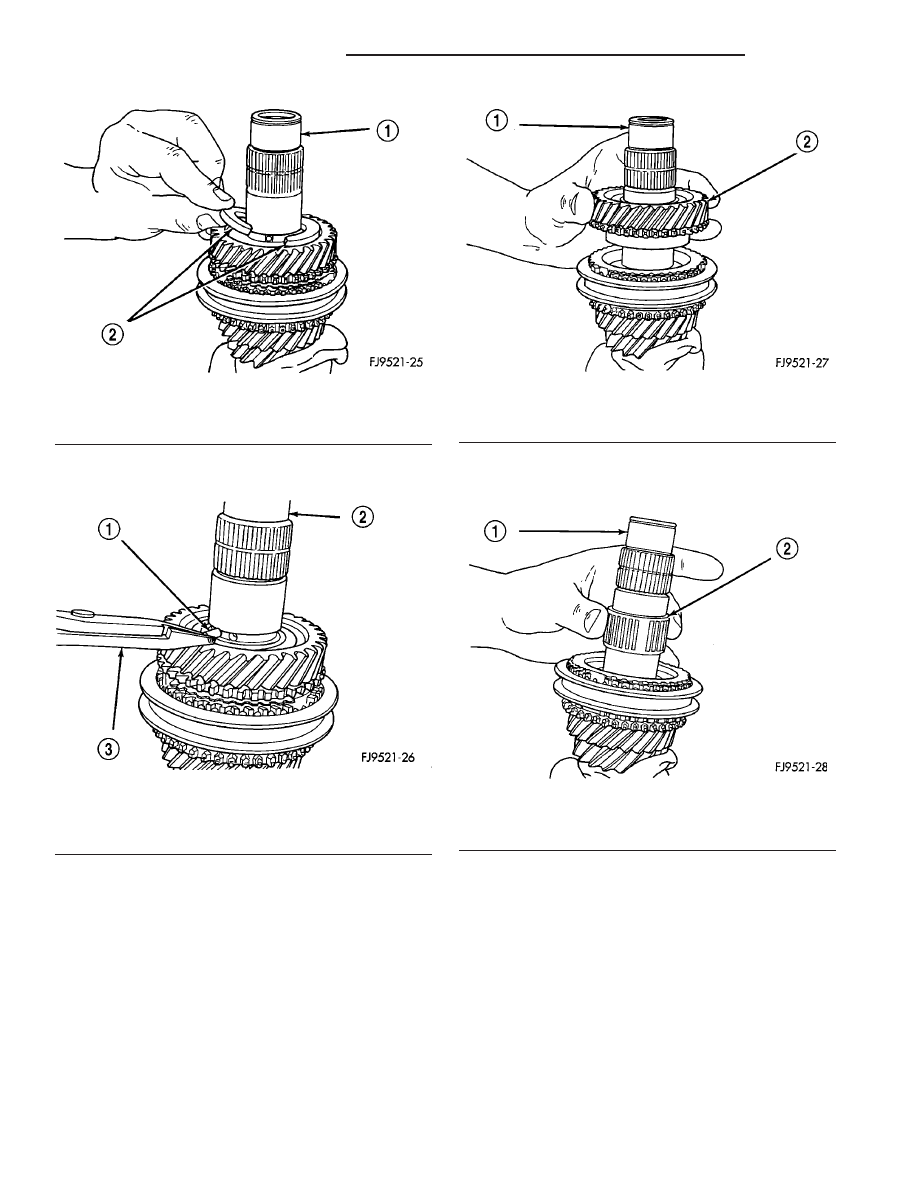

(8) Install split thrust washer onto input shaft

(Fig. 123).

(9) Install split thrust washer retaining ring (Fig.

124).

(10) Install 5th gear caged needle bearing (Fig.

125).

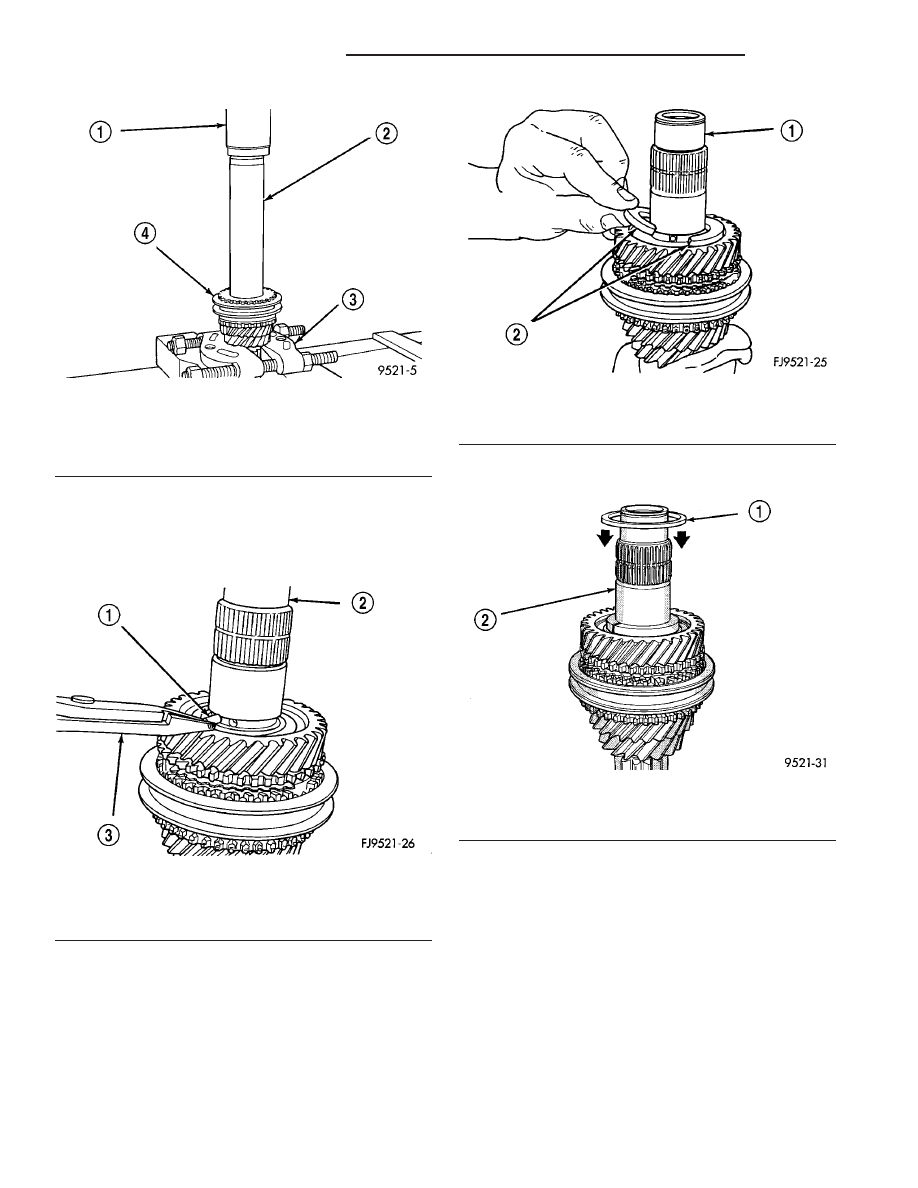

Fig. 121 Press On 3rd Gear Synchronizer Hub

1 - PRESS RAM
2 - SPECIAL TOOL C-3717
3 - BEARING SPLITTER
4 - 3RD GEAR SYNCHRONIZER ASSEMBLY

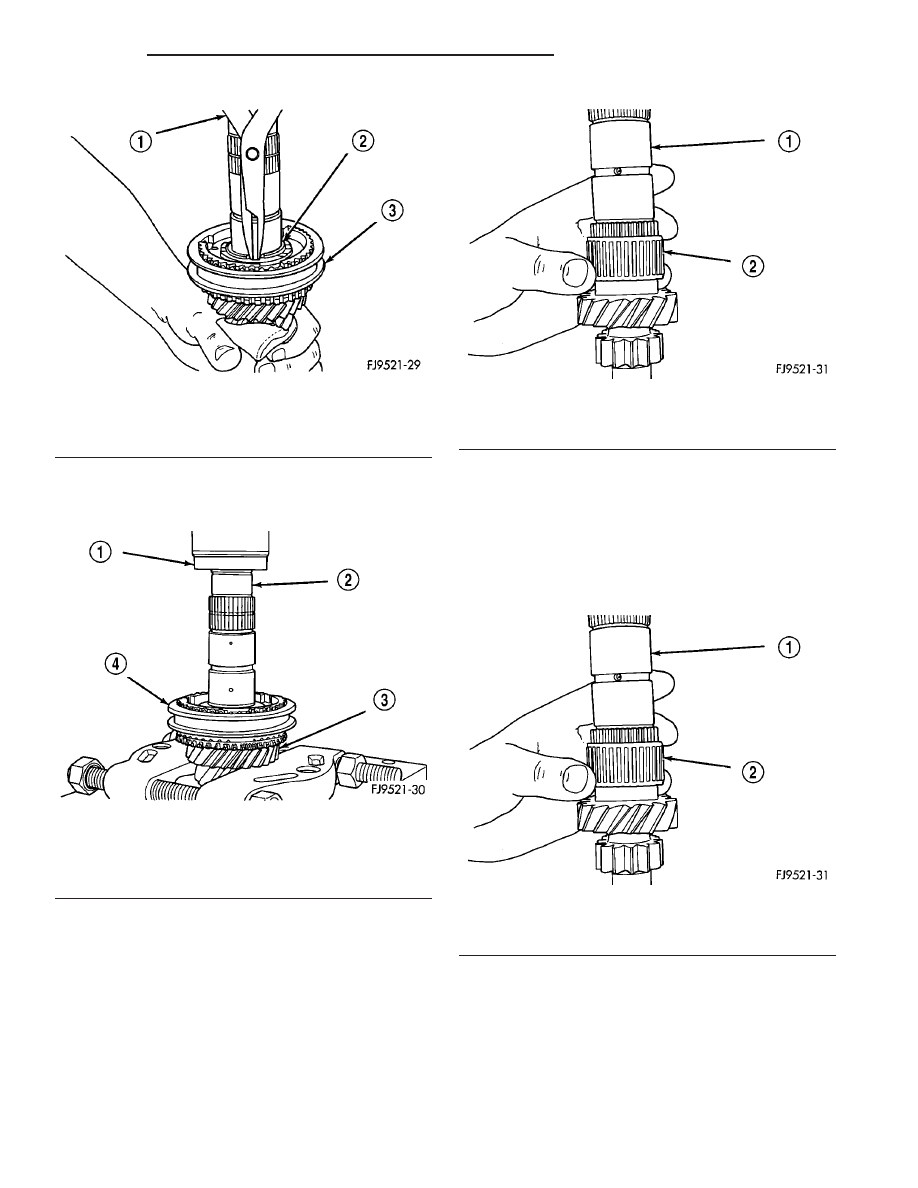

Fig. 122 Split Thrust Washer Separation Pin

1 - SEPARATION PIN
2 - INPUT SHAFT
3 - PLIERS

Fig. 123 Split Thrust Washer Installation

1 - INPUT SHAFT
2 - SPLIT THRUST WASHER

Fig. 124 Retaining Ring Installation

1 - SPLIT THRUST WASHER RING
2 - INPUT SHAFT

21 - 42

T350 MANUAL TRANSAXLE

PL/SRT-4

INPUT SHAFT (Continued)

(11) Using special tool #C-3717, install 5th speed

gear and synchronizer (Fig. 126). The 5th gear syn-
chronizer hub has the letter S stamped on the top
face of the hub. This designates that the hub must be
installed with the S facing upward.

(12) Install 5th gear synchronizer snap ring (Fig.

127).

OUTPUT BEARING AND RACE

REMOVAL

CAUTION: The position of the output shaft bearing
is critical. The bearing is not identical end-to-end.
Install bearing with larger diameter cage ring facing
out.

(1) Remove caged roller bearing from output bear-

ing race (Fig. 128).

(2) Remove screws at output bearing retainer

strap (Fig. 129).

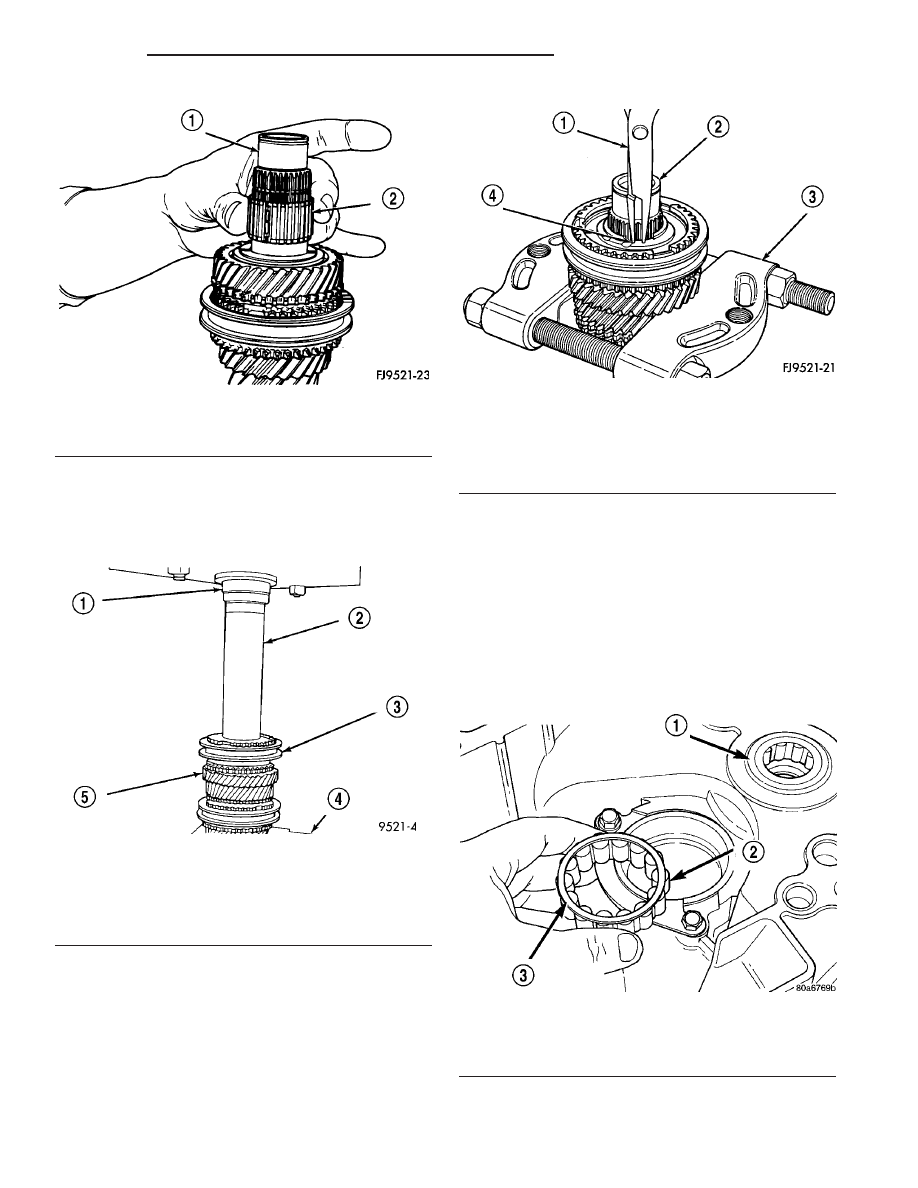

Fig. 125 Caged Needle Bearing Installation

1 - INPUT SHAFT
2 - CAGED NEEDLE BEARING

Fig. 126 5th Speed Gear Installation

1 - PRESS RAM
2 - SPECIAL TOOL C-3717
3 - SYNCHRONIZER ASSEMBLY
4 - BEARING SPLITTER
5 - 5TH SPEED GEAR

Fig. 127 5th Gear Synchronizer Snap Ring

Installation

1 - SNAP RING PLIERS
2 - INPUT SHAFT
3 - BEARING SPLITTER
4 - SNAP RING

Fig. 128 Output Roller Bearing

1 - INPUT BEARING
2 - OUTPUT BEARING
3 - LARGER DIAMETER CAGE RING
