LAMPS/LIGHTING - INTERIOR

TABLE OF CONTENTS

page

page

LAMPS/LIGHTING - INTERIOR

SPECIFICATIONS

INTERIOR LAMPS

. . . . . . . . . . . . . . . . . . . . . 28

CUP HOLDER LAMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

DOME LAMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

GLOVE BOX LAMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

GLOVE BOX LAMP SWITCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

READING LAMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 29

SHIFT BEZEL (PRNDL) ILLUMINATION

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 30

VANITY LAMP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 30

LAMPS/LIGHTING - INTERIOR

SPECIFICATIONS

INTERIOR LAMPS

CAUTION: Do not use bulbs other than those listed
in the chart below. Damage to lamp can result.

BULB APPLICATION CHART

LAMP

BULB

ABS INDICATOR

LED

AIRBAG INDICATOR

LED

BRAKE SYSTEM
WARNING INDICATOR

LED

CLIMATE CONTROLS

LED

CONSOLE GEAR
SELECTOR W/AUTO

PC 194

DOME LAMP

T579

FRONT FOG LAMP
INDICATOR

LED

GLOVE COMPARTMENT

T194

HIGH BEAM LAMP
INDICATOR

PC194

IGNITION LOCK

161

INSTRUMENT CLUSTER
ILLUMINATION

PC194

LOW FUEL INDICATOR

LED

LAMP

BULB

LOW OIL PRESSURE
INDICATOR

LED

REAR CARGO

T906

SEAT BELT INDICATOR

LED

SECURITY ALARM
INDICATOR

LED

SHIFT BEZEL (PRNDL)
LAMP

T37

MALFUNCTION
INDICATOR LIGHT

LED

TRAC OFF INDICATOR

LED

TURN SIGNAL
INDICATOR

PC194

UNDERHOOD

105

VISOR VANITY

6501966

VOLTAGE INDICATOR

LED

All the interior bulbs are brass or glass wedge

base. Aluminum base bulbs are not approved and
should not be used for replacement.

8L - 28

LAMPS/LIGHTING - INTERIOR

PL/SRT-4

CUP HOLDER LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Insert a small screwdriver into notch by lens

and gently pry out unit.

(3) Slide back rear cover to expose bulb.
(4) Remove bulb.

INSTALLATION

(1) Install bulb.
(2) Insert bulb into cover.
(3) Align bulb holder with slots on instrument

panel and firmly snap into place.

(4) Connect battery negative cable.

DOME LAMP

REMOVAL

LAMP

(1) Disconnect and isolate the battery negative

cable.

(2) Insert a trim stick between the dome lamp

bezel and dome lamp lens.

(3) Carefully pull down on lamp lens to remove

lamp from headliner.

(4) Disconnect wire connector.
(5) Remove lamp.

BULB

(1) Disconnect and isolate the battery negative

cable.

(2) Insert a trim stick between the dome lamp

bezel and dome lamp lens.

(3) Carefully swing down one side of the lamp

lens.

(4) Remove bulb from lamp socket.

INSTALLATION

LAMP

(1) Place lamp into position.
(2) Connect wire connector.
(3) Install dome lamp and lens.
(4) Connect the battery negative cable.

BULB

(1) Push bulb in socket and snap into place.
(2) Position lens on lamp and snap into place.
(3) Connect the battery negative cable.

GLOVE BOX LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open glove box door.
(3) Pull downward on lamp/switch assembly to dis-

engage tabs from instrument panel.

(4) Pull bulb from socket.

INSTALLATION

(1) Push bulb into socket.
(2) Place lamp/switch assembly into position.
(3) Push lamp/switch assembly to lock tabs.
(4) Check lamp operation, and close glove door.
(5) Connect the battery negative cable.

GLOVE BOX LAMP SWITCH

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Open glove box door.
(3) Pull downward on lamp/switch assembly to dis-

engage tabs from instrument panel.

(4) Pull bulb from socket.
(5) Disconnect wire connector from lamp and

remove glove box lamp/switch.

INSTALLATION

(1) Push bulb into socket.
(2) Place lamp/switch assembly into position.
(3) Connect wire connector to the lamp/switch.
(4) Push lamp/switch assembly to lock tabs.
(5) Check lamp operation, and close glove box door.
(6) Connect the battery negative cable.

READING LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Using a small thin blade tool, pry at the center

of the lens nearest the mirror to remove lens.

(3) Remove cartridge lamp.

INSTALLATION

(1) Install lens by setting lens into position and

applying pressure until it is locked into position.

(2) Connect the battery negative cable.

PL/SRT-4

LAMPS/LIGHTING - INTERIOR

8L - 29

SHIFT BEZEL (PRNDL)
ILLUMINATION

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Remove floor console.
(3) Remove wiring and socket from shift bezel

(PRNDL).

(4) Remove bulb from socket.

INSTALLATION

(1) Push bulb in socket and snap into place.
(2) Install floor console.
(3) Connect the battery negative cable.

VANITY LAMP

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Lower visor.
(3) Insert a small flat bladed tool between the

lamp lens and lamp.

(4) Carefully pry lens outward.
(5) Remove bulb from socket.

INSTALLATION

(1) Position bulb in socket and snap into place.
(2) Position lens on lamp and snap into place.
(3) Connect the battery negative cable.

8L - 30

LAMPS/LIGHTING - INTERIOR

PL/SRT-4

MESSAGE SYSTEMS

TABLE OF CONTENTS

page

page

COMPASS/TEMPERATURE MIRROR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING - COMPASS/

TEMPERATURE MIRROR

. . . . . . . . . . . . . . . . 1

STANDARD PROCEDURE

STANDARD PROCEDURE - COMPASS

CALIBRATION . . . . . . . . . . . . . . . . . . . . . . . . . 2

STANDARD PROCEDURE - COMPASS

VARIATION ADJUSTMENT . . . . . . . . . . . . . . . . 3

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

AMBIENT TEMPERATURE SENSOR

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

DIAGNOSIS AND TESTING - AMBIENT

TEMPERATURE SENSOR

. . . . . . . . . . . . . . . . 4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

COMPASS/TEMPERATURE
MIRROR

DESCRIPTION

COMPASS / TEMPERATURE MIRROR

The Compass/Temperature Mirror consists of an

electronic control module with a vacuum fluorescent
display (VFD) screen (Fig. 1), two map/reading lamps
and function switches. The electronic module dis-
plays the outside temperature and one of eight com-
pass headings to indicate the direction the vehicle is
facing. The compass/temperature mirror transmits
and receives data on the PCI Data Bus Circuitry.

COMPASS

The compass is capable of self-calibrating. Refer to

the procedures later in this section of the service
manual. The compass is located within the mirror
module and can not be serviced separately.

THERMOMETER

The Compass/Temperature Mirror displays the out-

side temperature using data from the NGC engine
controller on the PCI databus. Engine temperature
can increase the displayed temperature.

OPERATION

The optional compass/temperature mirror incorpo-

rates 2 reading lamp buttons, which also function as
STEP

and

ZONE/CALIBRATION

buttons.

The

desired function is obtained by pressing and holding
a button depressed for a specific time period. The
STEP button provides the selections between English
and Metric. The Zone/Cal. button is used to change
the compass zone or calibrate the compass.

The STEP button (right reading lamp button) oper-

ates a momentary contact switch, which is used to
toggle through the following four modes:

• Turn the right reading lamp on and off.

• To select degrees Fahrenheit or Celsius for the

temperature display (Press and Hold for 5 to 10 sec-
onds).

• To turn display off (Press and Hold for 10 to 15

seconds).

The ZONE/CALIBRATION button (left reading

lamp button) operates a momentary contact switch,
which is used to toggle through the following two
modes:

• Turn the left reading lamp on and off.

• To actuate compass Zone/Calibration modes

(Press and Hold for 5 to 10 seconds).

DIAGNOSIS AND TESTING - COMPASS/
TEMPERATURE MIRROR

If the Compass/Temperature mirror lights up and

functions, however the accuracy of the information
displayed is in question or certain displays are not

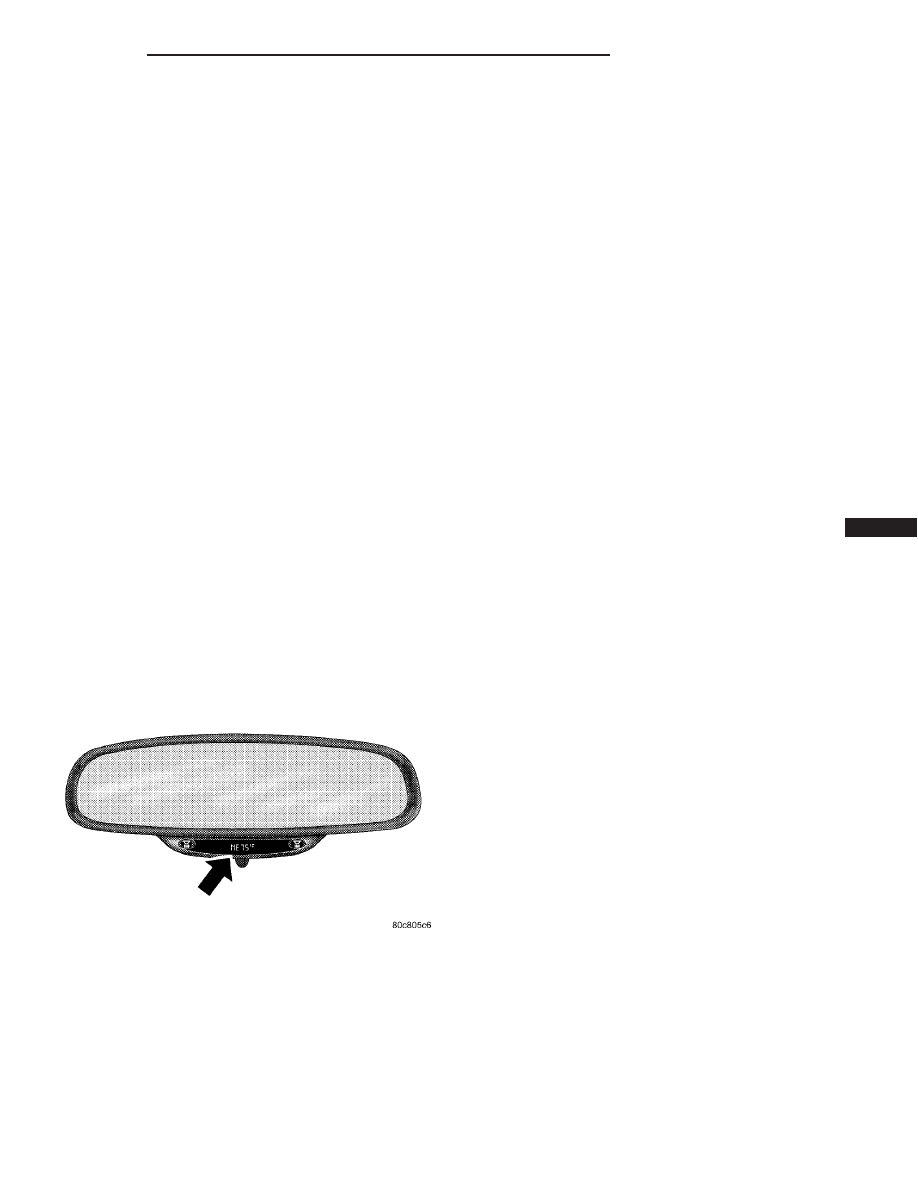

Fig. 1 Compass/Temperature Mirror
