Dodge Neon / Neon SRT-4. Manual - part 28

ing tool C-4975-A until jaws on tool are closed com-
pletely together, face–to–face (Fig. 43).

(12) If seal boot uses low profile latching type boot

clamp, clamp sealing boot onto tripod housing using
clamp locking tool, Snap-On

t YA3050 (or an equiva-

lent). Place prongs of clamp locking tool in the holes
of the clamp (Fig. 44). Squeeze tool together until top
band of clamp is latched behind the two tabs on
lower band of clamp (Fig. 45).

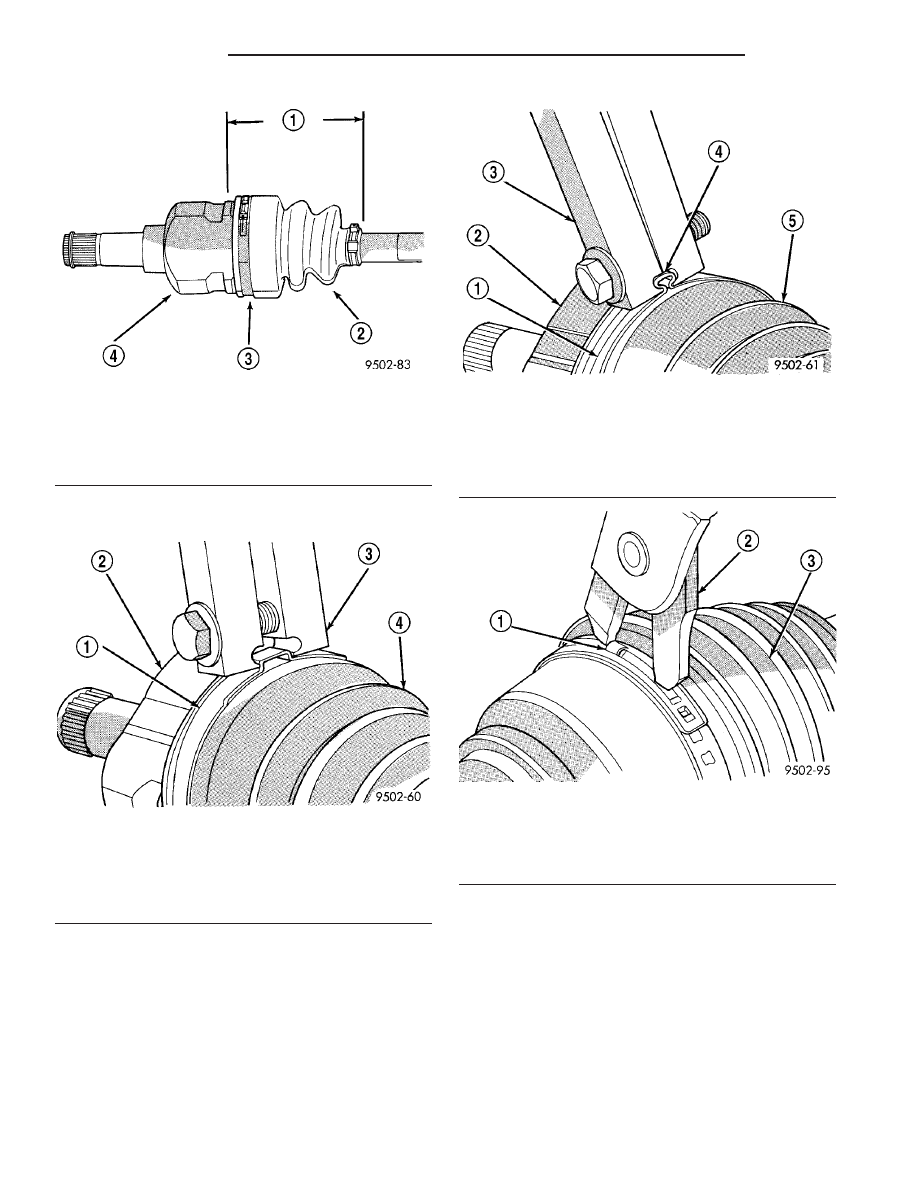

Fig. 41 Sealing Boot End to End Length with

Silicone Boot

1 - 105 MILLIMETERS
2 - SILICONE SEALING BOOT
3 - CLAMP
4 - INNER TRIPOD JOINT

Fig. 42 Crimping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - TRIPOD JOINT HOUSING
3 - SPECIAL TOOL C-4975A
4 - SEALING BOOT

Fig. 43 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - TRIPOD HOUSING
3 - SPECIAL TOOL C-4975A
4 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
5 - SEALING BOOT

Fig. 44 Clamping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - SPECIAL TOOL YA3050
3 - SEALING BOOT

3 - 16

HALF SHAFT

PL/SRT-4

CV BOOT - INNER (Continued)

(13) Install the halfshaft requiring boot replace-

ment back on the vehicle. (Refer to 3 - DIFFEREN-
TIAL

&

DRIVELINE/HALF

SHAFT

-

INSTALLATION)

CV BOOT - OUTER

REMOVAL

(1) Remove

halfshaft

assembly

requiring

boot

replacement from vehicle. (Refer to 3 - DIFFEREN-
TIAL & DRIVELINE/HALF SHAFT - REMOVAL)

(2) Remove large boot clamp retaining C/V joint

sealing boot to C/V joint housing (Fig. 46) and dis-
card. Remove small clamp that retains outer C/V
joint sealing boot to interconnecting shaft and dis-
card. Remove sealing boot from outer C/V joint hous-
ing and slide it down interconnecting shaft.

(3) Wipe away grease to expose outer C/V joint and

interconnecting shaft.

(4) Remove outer C/V joint from interconnecting

shaft using the following procedure: Support inter-
connecting shaft in a vise equipped with protective
caps on jaws of vise to prevent damage to intercon-
necting shaft. Then, using a soft–faced hammer,
sharply hit the end of the C/V joint housing to dis-
lodge housing from internal circlip on interconnecting
shaft (Fig. 47). Then slide outer C/V joint off end of
interconnecting shaft, joint may have to be tapped off
shaft using a soft–faced hammer.

(5) Remove large circlip (Fig. 48) from the inter-

connecting shaft before attempting to remove outer
C/V joint sealing boot.

(6) Slide sealing boot off interconnecting shaft.

(7) Thoroughly clean and inspect outer C/V joint

assembly and interconnecting joint for any signs of
excessive wear. If any parts show signs of exces-
sive wear, the halfshaft assembly will require
replacement. Component parts of these half-
shaft assemblies are not serviceable.

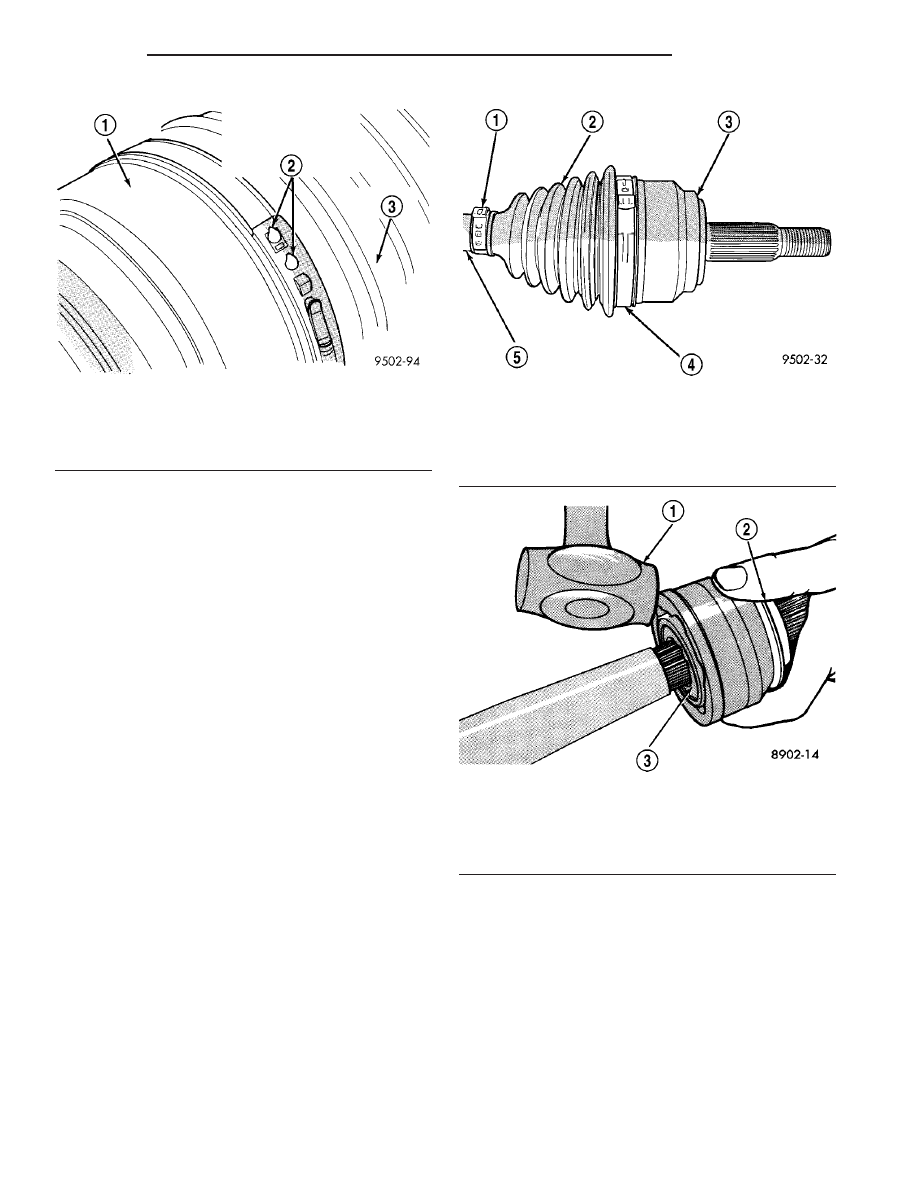

Fig. 45 Sealing Boot Clamp Correctly Installed

1 - INNER TRIPOD JOINT HOUSING
2 - TOP BAND OF CLAMP MUST BE RETAINED BY TABS AS
SHOWN HERE TO CORRECTLY LATCH BOOT CLAMP
3 - SEALING BOOT

Fig. 46 Outer C/V Joint Seal Boot Clamps

1 - SMALL CLAMP
2 - SEALING BOOT
3 - OUTER C/V JOINT HOUSING
4 - LARGE CLAMP
5 - INTERCONNECTING SHAFT

Fig. 47 Outer C/V Joint Removal from

Interconnecting Shaft

1 - SOFT HAMMER (TAP INNER RACE ONLY)
2 - WEAR SLEEVE
3 - CIRCLIP (OUTER END OF SHAFT)

PL/SRT-4

HALF SHAFT

3 - 17

CV BOOT - INNER (Continued)

INSTALLATION

(1) Slide new sealing boot to interconnecting shaft

retaining clamp onto interconnecting shaft. Slide the
outer C/V joint assembly sealing boot onto the inter-
connecting shaft (Fig. 49). Seal boot MUST be
positioned on interconnecting shaft so the
raised bead on the inside of the seal boot is in
groove on interconnecting shaft.

(2) Align splines on interconnecting shaft with

splines on cross of outer C/V joint assembly and start
outer C/V joint onto interconnecting shaft.

(3) Install outer C/V joint assembly onto intercon-

necting shaft by using a soft–faced hammer and
tapping end of stub axle (with hub nut installed)

until outer C/V joint is fully seated on interconnect-
ing shaft (Fig. 50).

(4) Outer C/V joint assembly must be installed on

interconnecting shaft until cross of outer C/V joint
assembly is seated against circlip on interconnecting
shaft (Fig. 51).

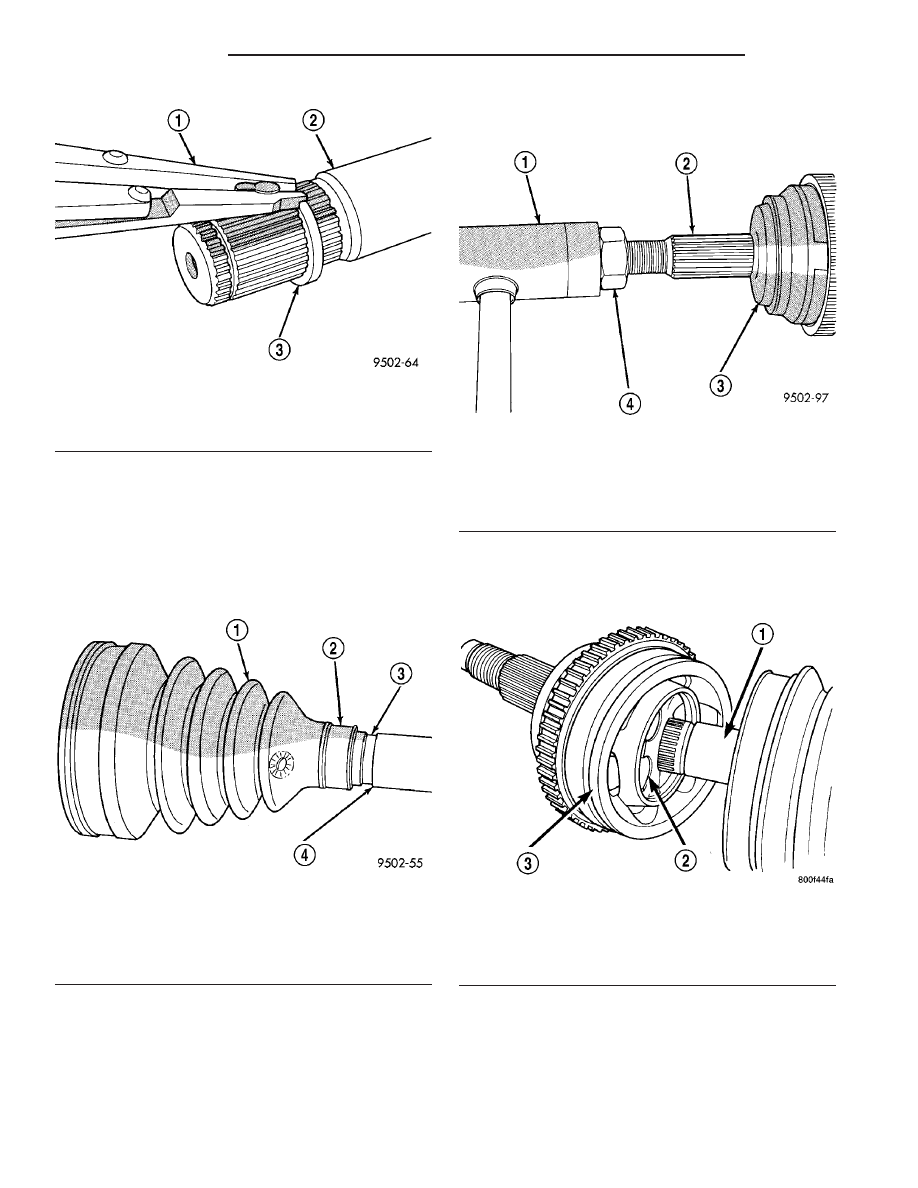

Fig. 48 Circlip Removal from Interconnecting Shaft

1 - SNAP RING PLIERS
2 - INTERCONNECTING SHAFT
3 - CIRCLIP

Fig. 49 Sealing Boot Installation on Interconnecting

Shaft

1 - SEALING BOOT
2 - RAISED BEAD IN THIS AREA OF SEALING BOOT
3 - GROOVE
4 - INTERCONNECTING SHAFT

Fig. 50 Outer C/V Joint Installation on

Interconnecting

1 - SOFT FACED HAMMER
2 - STUB AXLE
3 - OUTER C/V JOINT
4 - HUB NUT

Fig. 51 Outer C/V Joint Correctly Installed on

Interconnecting Shaft

1 - INTERCONNECTING SHAFT
2 - CROSS
3 - OUTER C/V JOINT ASSEMBLY

3 - 18

HALF SHAFT

PL/SRT-4

CV BOOT - OUTER (Continued)

(5) Distribute 1/2 the amount of grease provided in

seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into outer C/V joint
assembly housing. Put the remaining amount into
the sealing boot.

(6) Install outer C/V joint sealing boot to intercon-

necting shaft clamp evenly on sealing boot.

(7) Clamp sealing boot onto interconnecting shaft

using crimper, Special Tool C-4975-A and the follow-
ing procedure. Place crimping tool C-4975-A over
bridge of clamp (Fig. 52). Tighten nut on crimping
tool C-4975-A until jaws on tool are closed completely
together, face to face (Fig. 53).

CAUTION: Seal must not be dimpled, stretched, or
out–of–shape in any way. If seal is NOT shaped cor-
rectly, equalize pressure in seal and shape it by
hand.

(8) Position outer C/V joint sealing boot into its

retaining groove on outer C/V joint housing. Install
sealing boot to outer C/V joint retaining clamp evenly
on sealing boot.

(9) Clamp sealing boot onto outer C/V joint hous-

ing using Crimper, Special Tool C-4975-A and the fol-
lowing procedure. Place crimping tool C-4975-A over
bridge of clamp (Fig. 54). Tighten nut on crimping
tool C-4975-A until jaws on tool are closed completely
together, face to face (Fig. 55).

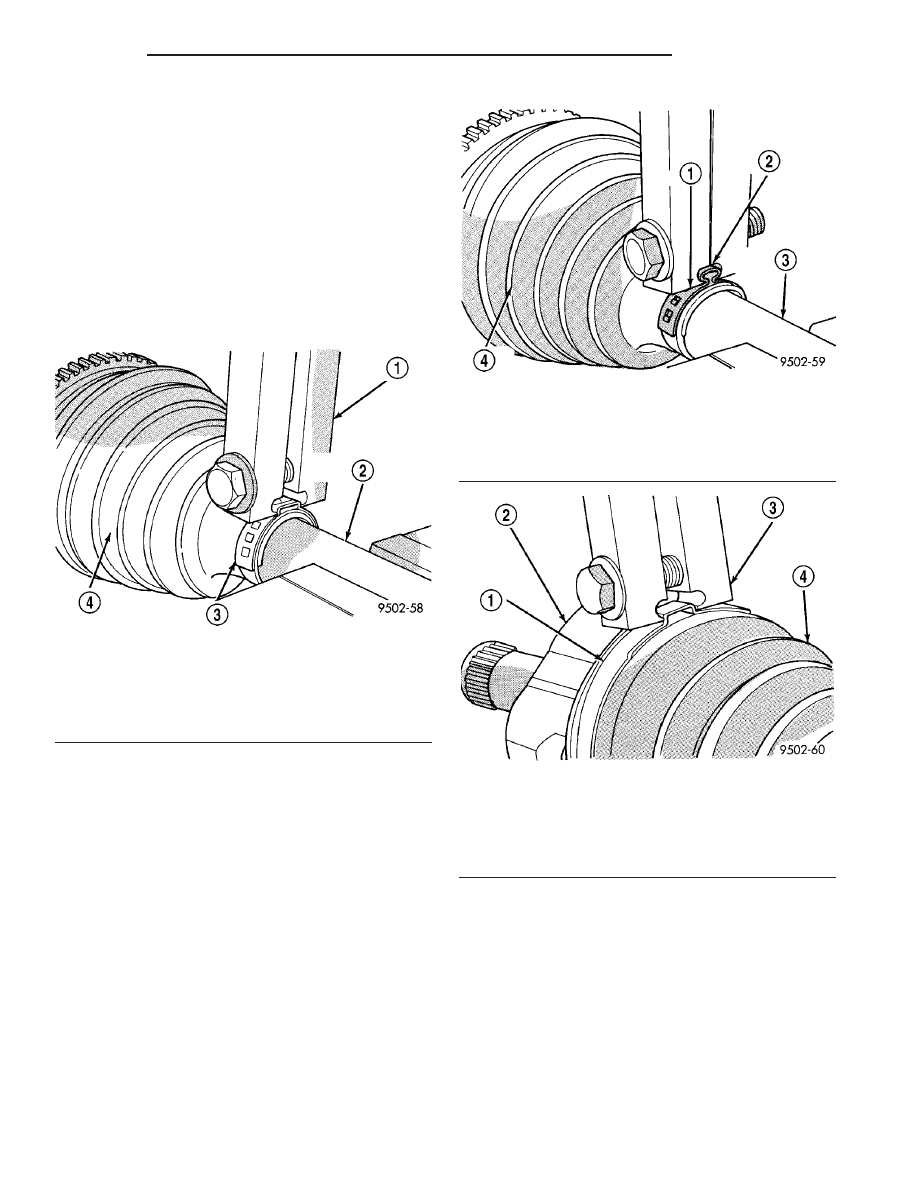

Fig. 52 Crimping Tool Installed on Sealing Boot

Clamp

1 - SPECIAL TOOL C-4975A
2 - INTERCONNECTING SHAFT
3 - CLAMP
4 - SEALING BOOT

Fig. 53 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
3 - INTERCONNECTING SHAFT
4 - SEALING BOOT

Fig. 54 Crimping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - TRIPOD JOINT HOUSING
3 - SPECIAL TOOL C-4975A
4 - SEALING BOOT

PL/SRT-4

HALF SHAFT

3 - 19

CV BOOT - OUTER (Continued)
