(10) Install the halfshaft requiring boot replace-

ment back on the vehicle. (Refer to 3 - DIFFEREN-
TIAL

&

DRIVELINE/HALF

SHAFT

-

INSTALLATION)

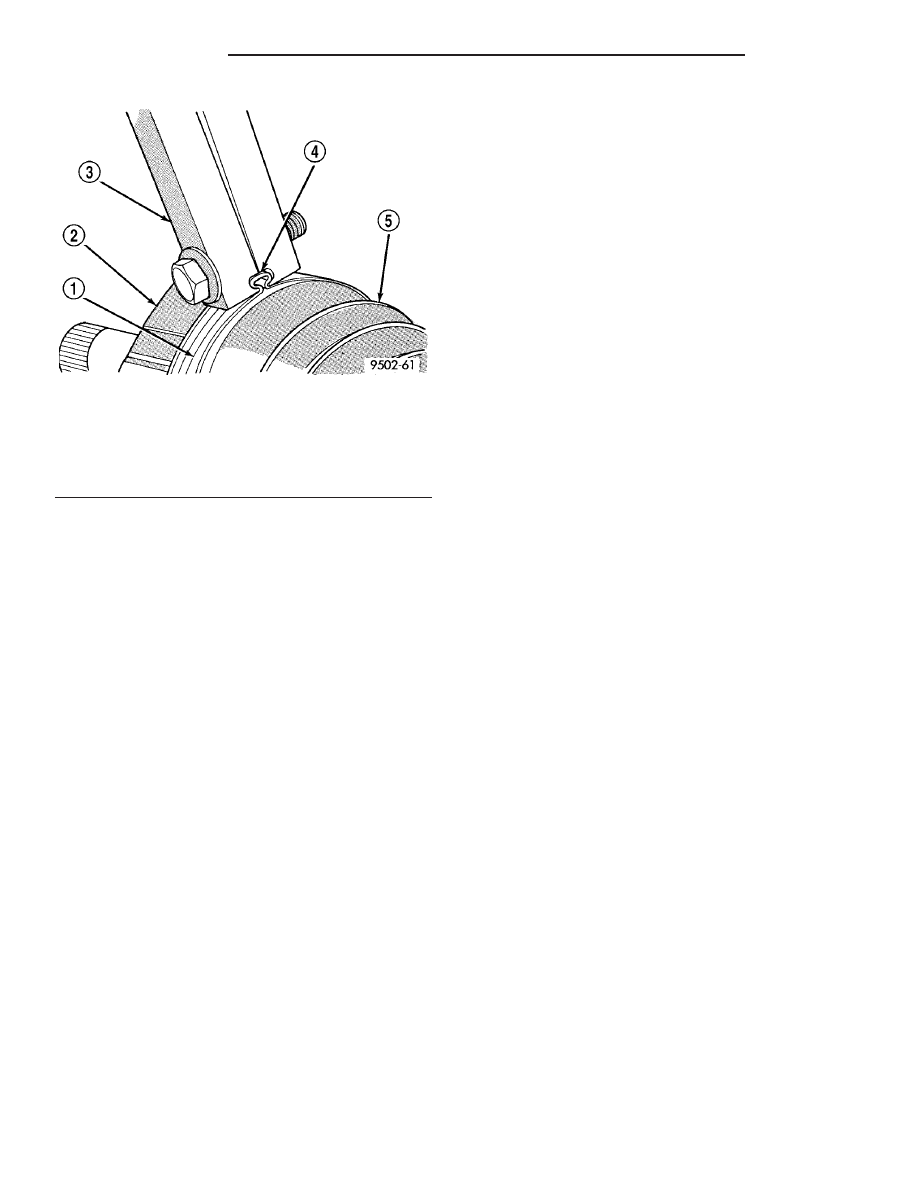

Fig. 55 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - TRIPOD HOUSING
3 - SPECIAL TOOL C-4975A
4 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
5 - SEALING BOOT

3 - 20

HALF SHAFT

PL/SRT-4

CV BOOT - OUTER (Continued)

INTERMEDIATE SHAFT

TABLE OF CONTENTS

page

page

INTERMEDIATE SHAFT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 21

INTERMEDIATE SHAFT

REMOVAL

NOTE: The intermediate shaft support bearing is
not

serviced

separately.

Bearing

replacement

requires shaft assembly replacement.

(1) Remove passenger side halfshaft assembly.

(Refer to 3 - DIFFERENTIAL & DRIVELINE/HALF
SHAFT - REMOVAL)

(2) Remove two (2) intermediate shaft bearing-to-

bracket bolts (Fig. 1).

(3) Slide intermediate shaft/bearing assembly out

of transaxle (Fig. 1).

(4) Inspect transaxle output seal and replace as

necessary.

(5) If necessary to remove support bracket, remove

two (2) support bracket-to-engine block bolts and
remove bracket (Fig. 2).

INSTALLATION

NOTE: The intermediate shaft support bearing is
not

serviced

separately.

Bearing

replacement

requires shaft assembly replacement.

(1) If support bracket was removed, install support

bracket into position. Install two (2) support bracket-
to-engine block bolts and torque to 54 N·m (40 ft.
lbs.) (Fig. 2).

(2) Install intermediate shaft into position (Fig. 1).

Install two (2) intermediate shaft bearing-to-support
bracket bolts and torque to 28 N·m (250 in. lbs.).

(3) Install passenger side halfshaft (Refer to 3 -

DIFFERENTIAL & DRIVELINE/HALF SHAFT -
INSTALLATION).

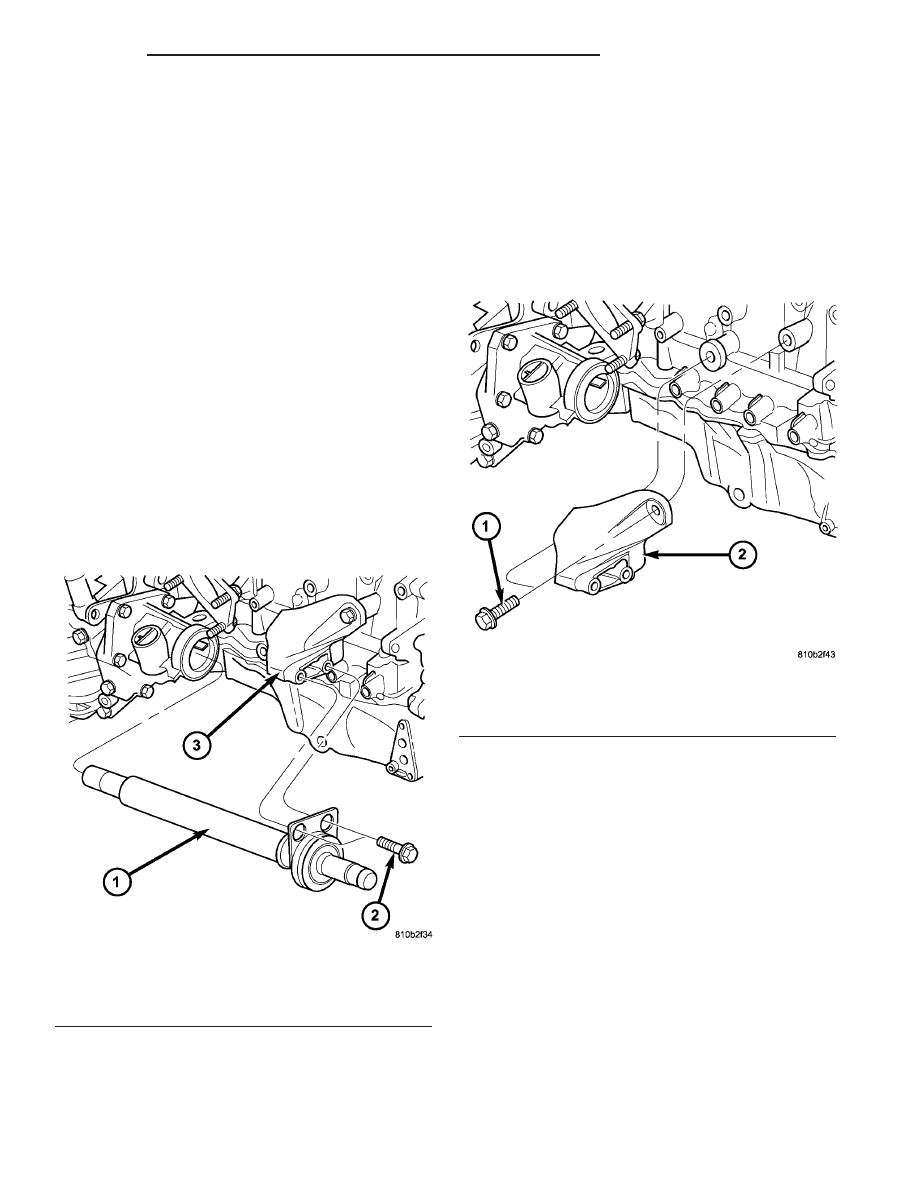

Fig. 1 Intermediate Shaft/Bearing Assembly—2.4L

Turbo Models

1 - INTERMEDIATE SHAFT/BEARING ASSEMBLY
2 - BOLT (2)
3 - SUPPORT BRACKET

Fig. 2 Intermediate Shaft Support Bracket—2.4L

Turbo Models

1 - BOLT (2)
2 - SUPPORT BRACKET

PL/SRT-4

INTERMEDIATE SHAFT

3 - 21

BRAKES

TABLE OF CONTENTS

page

page

BRAKES - BASE . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

BRAKES - ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

BRAKES - BASE

TABLE OF CONTENTS

page

page

BRAKES - BASE

DESCRIPTION - BASE BRAKE SYSTEM

. . . . . . 3

OPERATION - BASE BRAKE SYSTEM

. . . . . . . . 3

WARNING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

CAUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

DIAGNOSIS AND TESTING - BASE BRAKE

SYSTEM DIAGNOSIS CHARTS

. . . . . . . . . . . . 4

STANDARD PROCEDURE - BASE BRAKE

BLEEDING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

SPECIFICATIONS

BRAKE ACTUATION SYSTEM

. . . . . . . . . . . . . 8

BRAKE FASTENER TORQUE

. . . . . . . . . . . . . 8

SPECIAL TOOLS

BASE BRAKE SYSTEM

. . . . . . . . . . . . . . . . . . 9

BRAKE FLUID LEVEL SWITCH

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 10

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 10

HYDRAULIC/MECHANICAL

DESCRIPTION

DESCRIPTION - DISC BRAKES (FRONT)

. . . 11

DESCRIPTION - DISC BRAKES (FRONT) -

SRT-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

DESCRIPTION - DISC BRAKES (REAR)

. . . . 14

DESCRIPTION - DISC BRAKES (REAR) -

SRT-4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

DESCRIPTION - DRUM BRAKES (REAR)

. . . 14

DIAGNOSIS AND TESTING - DRUM BRAKE

AUTOMATIC ADJUSTER

. . . . . . . . . . . . . . . . 16

BRAKE LINES

DESCRIPTION - BRAKE TUBES AND HOSES

. 16

OPERATION - BRAKE TUBES AND HOSES

. . . 16

INSPECTION - BRAKE TUBES AND HOSES

. . . 16

BRAKE PADS/SHOES - FRONT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CLEANING - DISC BRAKE SHOES

. . . . . . . . . . 18

INSPECTION - DISC BRAKE SHOES

. . . . . . . . 18

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 18

BRAKE PADS/SHOES - FRONT - SRT-4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

CLEANING - DISC BRAKE SHOES

. . . . . . . . . . 20

INSPECTION - DISC BRAKE SHOES

. . . . . . . . 20

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 20

BRAKE PADS/SHOES - REAR DISC

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

CLEANING - DISC BRAKE SHOES

. . . . . . . . . . 22

INSPECTION - DISC BRAKE SHOES

. . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 23

BRAKE PADS/SHOES - REAR DRUM

REMOVAL - DRUM BRAKE SHOES (REAR)

. . . 23

CLEANING - DRUM BRAKE SHOES

. . . . . . . . . 25

INSPECTION - DRUM BRAKE SHOES

. . . . . . . 25

INSTALLATION - DRUM BRAKE SHOES

(REAR)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

ADJUSTMENTS

ADJUSTMENT - DRUM BRAKE SHOES

. . . . 27

DISC BRAKE CALIPER - FRONT

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

DISASSEMBLY

DISASSEMBLY (GUIDE PIN BUSHINGS)

. . . . 28

DISASSEMBLY (PISTON AND SEAL)

. . . . . . . 29

CLEANING - DISC BRAKE CALIPER

. . . . . . . . . 31

INSPECTION - DISC BRAKE CALIPER

. . . . . . . 31

ASSEMBLY

ASSEMBLY (GUIDE PIN BUSHINGS)

. . . . . . . 31

ASSEMBLY (PISTON AND SEAL)

. . . . . . . . . 33

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 34

DISC BRAKE CALIPER - FRONT - SRT-4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

DISASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . 34

CLEANING - DISC BRAKE CALIPER

. . . . . . . . . 36

INSPECTION - DISC BRAKE CALIPER

. . . . . . . 36

ASSEMBLY

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 37

PL/SRT-4

BRAKES

5 - 1
