Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Were any of the above conditions present?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Test Complete.

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1163

P0563-ECM VOLTAGE TOO HIGH

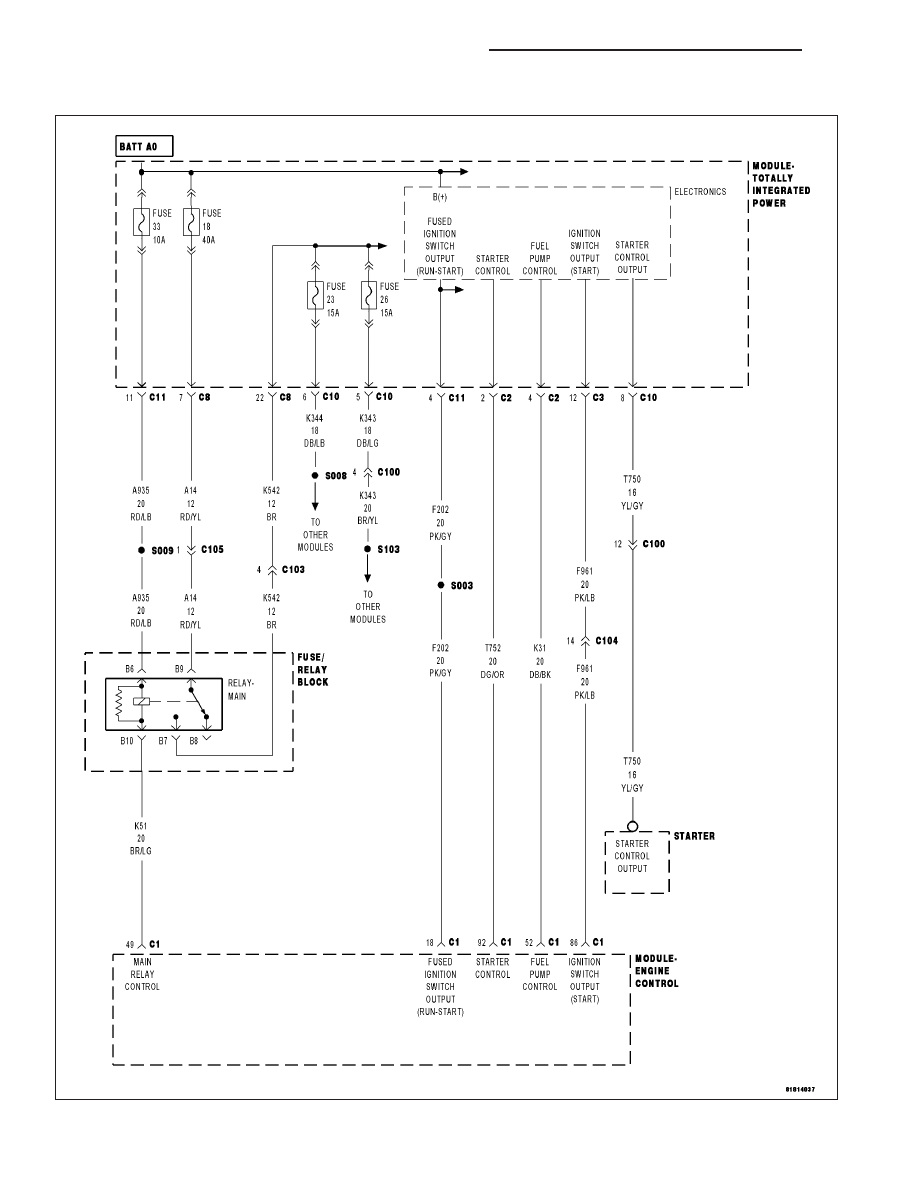

For a complete wiring diagram Refer to Section 8W

9 - 1164

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

•

When Monitored:
With the ignition on or the engine running.

•

Set Condition:
The ECM detects battery voltage of 17.0 volts or greater for 0.48 seconds

Possible Causes

CHECKING ECM POWER AND GROUNDS

ECM

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

Turn the ignition on.

With the scan tool, erase ECM DTCs.

NOTE: This DTC may be caused by a charging system problem. Refer to the Service Information and verify
proper charging system operation before continuing.
Test drive the vehicle.

Turn the ignition on.

With the scan tool, read ECM DTCs.

Did this DTC set again?

Yes

>> Go To 2

No

>> Go To 3

2.

CHECK POWER AND GROUNDS

Refer to the symptom list and perform the Checking the ECM Power and Ground test.

Were any problem found with the ECM powers and grounds?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace and program the Engine Control Module in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

3.

INTERMITTENT CONDITION

WARNING: WHEN THE ENGINE IS OPERATING, DO NOT STAND IN A DIRECT LINE WITH THE FAN. DO NOT
PUT YOUR HANDS NEAR THE PULLEYS, BELTS OR FAN. DO NOT WEAR LOOSE CLOTHING.

NOTE: The conditions that set the DTC are not present at this time. The following list may help in identi-
fying the intermittent condition.
With the engine running at normal operating temperature, monitor the scan tool parameters related to the DTC while
wiggling the wiring harness. Look for parameter values to change and/or a DTC to set.

Review the DTC When Monitored and Set Conditions. If possible, try to duplicate the conditions under which the
DTC was set.

Refer to any Technical Service Bulletins (TSB) that may apply.

Visually inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1165

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Were any of the above conditions present?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Test Complete.
