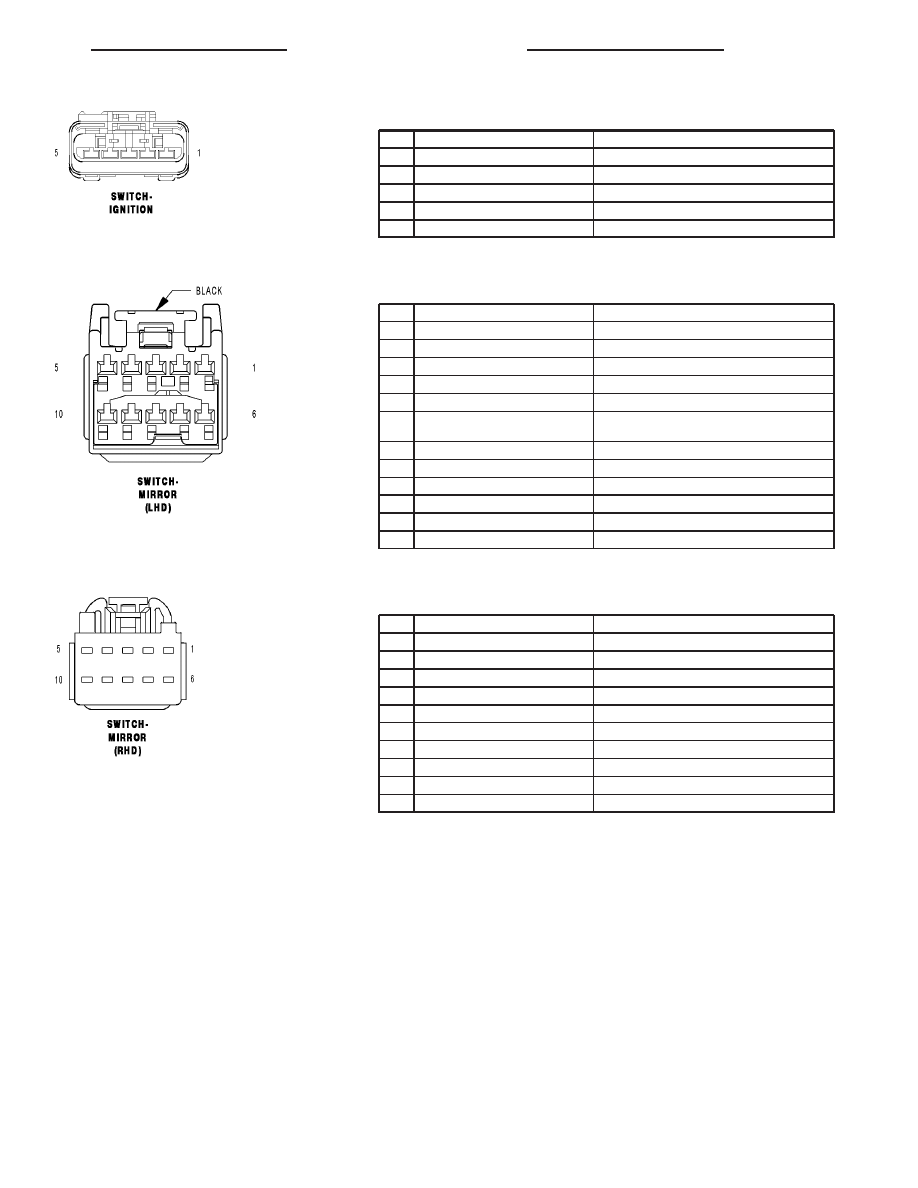

SWITCH-IGNITION - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

Z937 20BK/YL

GROUND

2

G20 20VT/BR

IGNITION SWITCH SENSE

3

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

4

F961 20PK/LB

IGNITION SWITCH OUTPUT (START)

5

A952 20RD/OR

FUSED B(+)

SWITCH-MIRROR (LHD) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P76 20YL/PK

MIRROR COMMON DRIVER

4

Z928 18BK (POWER HEATED MIRROR) GROUND

4

Z928 20BK/LG (POWER MIRROR)

GROUND

5

A417 18RD (POWER HEATED MIR-
ROR)

FUSED B(+) (I.O.D.)

5

A417 20RD/DG (POWER MIRROR)

FUSED B(+) (I.O.D.)

6

P72 20TN/GY

RIGHT MIRROR VERTICAL DRIVER

7

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

8

P74 20TN/OR

RIGHT MIRROR HORIZONTAL DRIVER

9

P75 20TN/LG

LEFT MIRROR HORIZONTAL DRIVER

10

-

-

SWITCH-MIRROR (RHD) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

P110 20LG/WT

FOLDING MIRROR RETURN

2

-

-

3

P76 20YL/PK

MIRROR COMMON DRIVER

4

Z928 20BK/LG

GROUND

5

A417 20RD/DG

FUSED B(+) (I.O.D.)

6

P72 20TN/GY

RIGHT MIRROR VERTICAL DRIVER

7

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

8

P74 20TN/OR

RIGHT MIRROR HORIZONTAL DRIVER

9

P75 20TN/OR

LEFT MIRROR HORIZONTAL DRIVER

10

P699 20LG/DG

MIRROR-POWER FOLDING/UNFOLDING

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

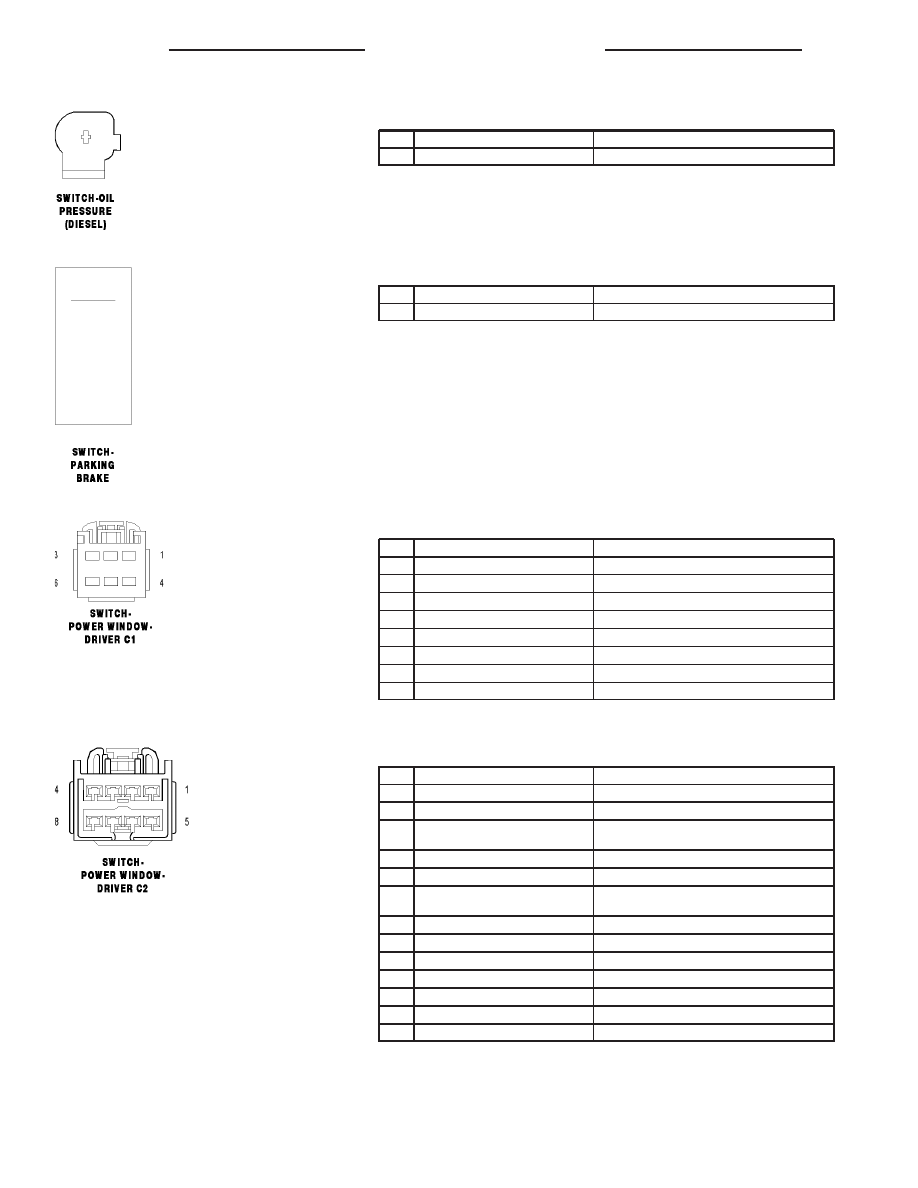

SWITCH-OIL PRESSURE (DIESEL) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

EOP SIGNAL

SWITCH-PARKING BRAKE - NATURAL 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

SWITCH-POWER WINDOW-DRIVER C1 - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

2

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

3

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

4

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

5

Q26 14OR/GY (LHD)

MASTER WINDOW SWITCH PASSENGER (DOWN)

5

Q22 14OR/VT (RHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

6

Q16 14OR/TN (LHD)

MASTER WINDOW SWITCH PASSENGER (UP)

6

Q12 14OR/BR (RHD)

RIGHT FRONT WINDOW DRIVER (UP)

SWITCH-POWER WINDOW-DRIVER C2 - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F981 14PK/YL

IGNITION SWITCH OUTPUT (RUN-ACC)

3

Z961 20BK/YL (LHD EXCEPT HEATED
MIRRORS)

GROUND

3

Z929 18BK (LHD HEATED MIRRORS)

GROUND

3

Z929 20BK/PK (RHD)

GROUND

4

Z928 14BK/LG (LHD EXCEPT HEATED
MIRRORS)

GROUND

4

Z928 14BK (LHD HEATED MIRRORS)

GROUND

5

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

6

Q21 14OR/WT (LHD)

LEFT FRONT WINDOW DRIVER (DOWN)

6

Q26 14OR/GY (RHD)

MASTER WINDOW SWITCH PASSENGER (DOWN)

7

Q11 14OR/LG (LHD)

LEFT FRONT WINDOW DRIVER (UP)

7

Q16 14OR/TN (RHD)

MASTER WINDOW SWITCH PASSENGER (UP)

8

P697 20LG/DG

DOOR LOCK SWITCH MUX

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

PM

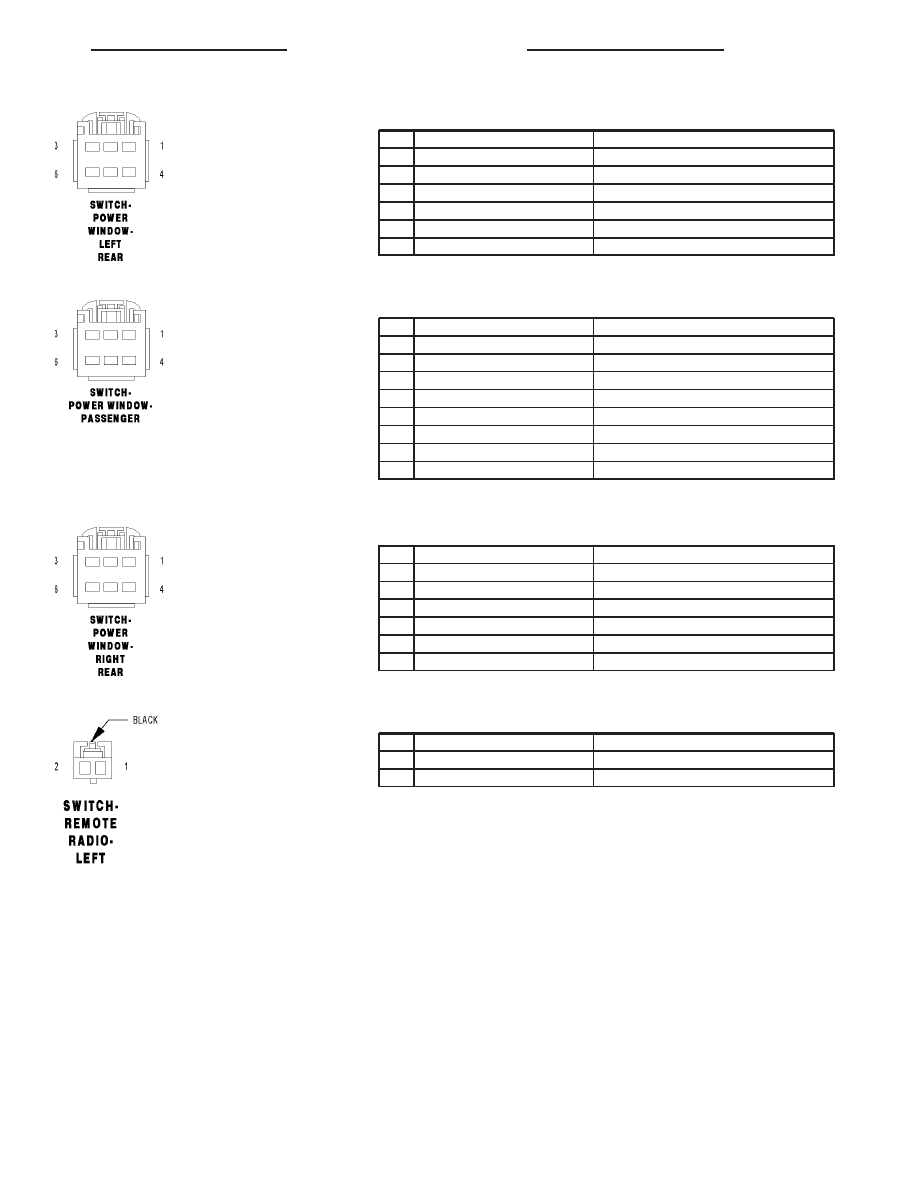

SWITCH-POWER WINDOW-LEFT REAR - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

2

Q211 14TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

3

Q111 14TN/YL

LEFT REAR WINDOW DRIVER (UP)

4

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

5

-

-

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-POWER WINDOW-PASSENGER - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

2

Q22 14OR/VT (LHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q21 14OR/WT (RHD)

LEFT FRONT WINDOW DRIVER (DOWN)

3

Q12 14OR/BR (LHD)

RIGHT FRONT WINDOW DRIVER (UP)

3

Q11 14OR/LG (RHD)

LEFT FRONT WINDOW DRIVER (UP)

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

-

-

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-POWER WINDOW-RIGHT REAR - LT. GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q212 14OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

3

Q112 14OR/BR

RIGHT REAR WINDOW DRIVER (UP)

4

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

5

-

-

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

SWITCH-REMOTE RADIO-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY

RADIO CONTROL MUX

2

Y13 20BK

RADIO CONTROL RETURN

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103

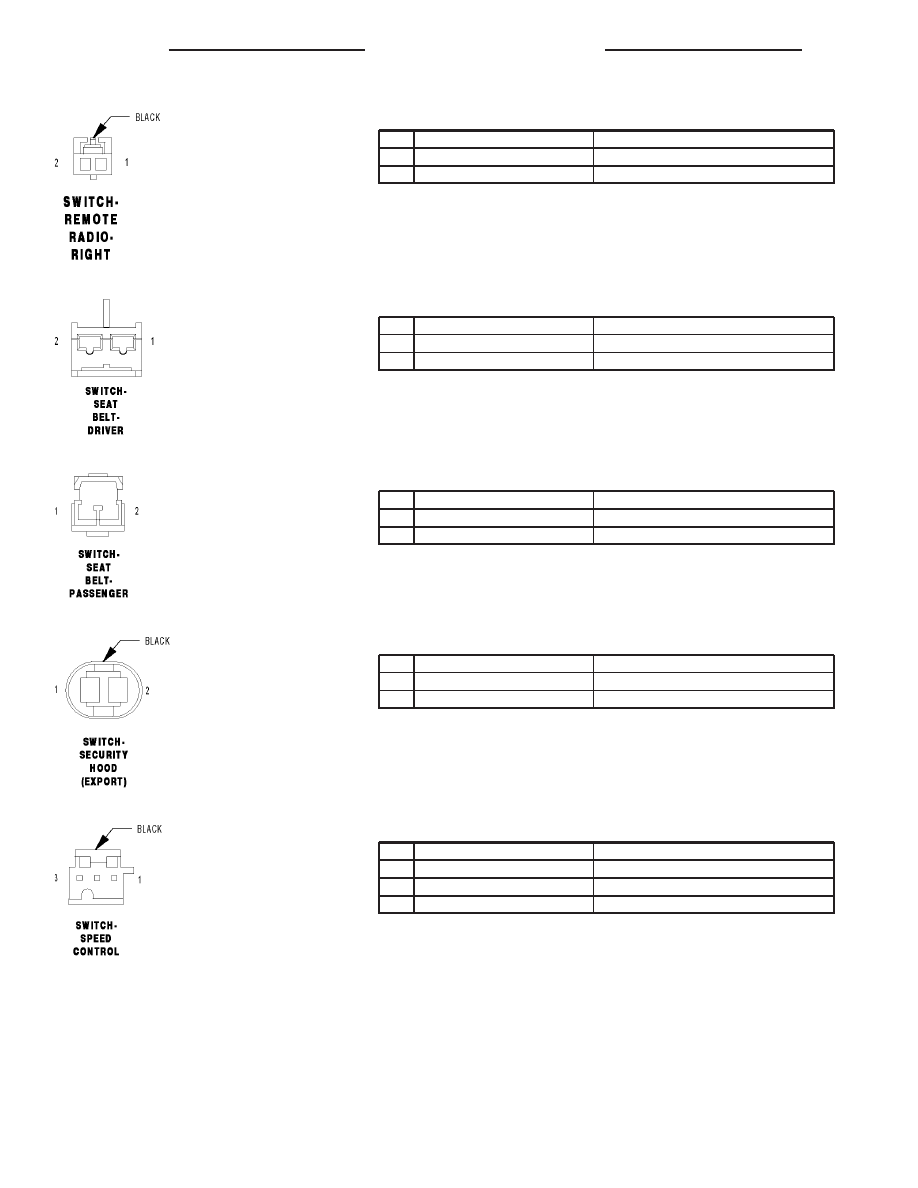

SWITCH-REMOTE RADIO-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY

RADIO CONTROL MUX

2

Y13 20BK

RADIO CONTROL RETURN

SWITCH-SEAT BELT-DRIVER - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

2

Z961 20BK/YL

GROUND

SWITCH-SEAT BELT-PASSENGER - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R274 20LB/WT

PASSENGER HALL EFFECT (+)

2

R272 20LB/VT

PASSENGER HALL EFFECT (-)

SWITCH-SECURITY HOOD (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z908 20BK/PK

GROUND

SWITCH-SPEED CONTROL - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

V72 20PK

S/C SIGNAL 2

2

V71 20VT

S/C SIGNAL 1

3

V937 20YL

S/C SWITCH GROUND

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

PM
