Dodge Caliber. Manual - part 657





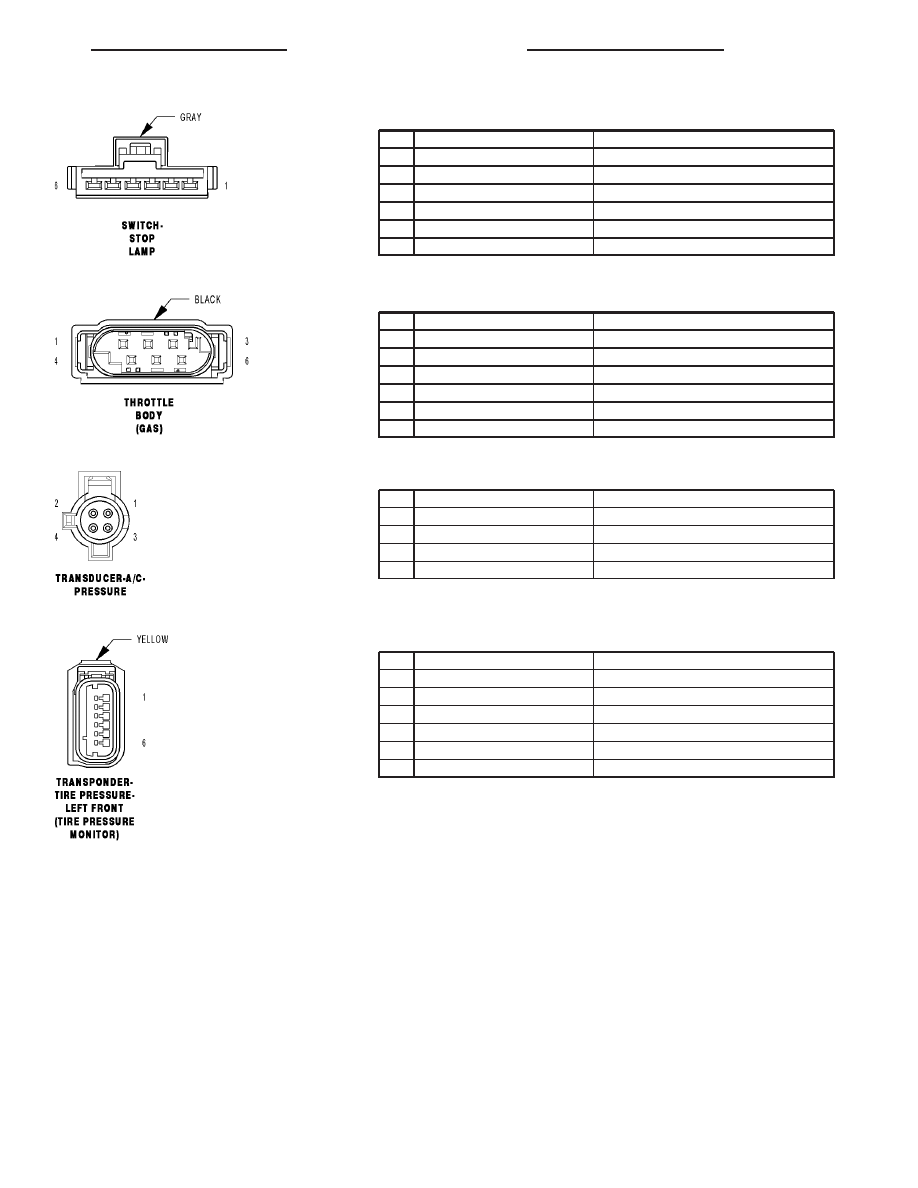

SWITCH-STOP LAMP - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A924 20DG/WT

FUSED B(+)

2

L53 18DG/GY

STOP LAMP SWITCH OUTPUT

3

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

4

B215 20DG/OR

BRAKE SIGNAL 2

5

Z967 18BK/VT

GROUND

6

B15 18DG/WT

BRAKE SIGNAL 1

THROTTLE BODY (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K124 20DB/GY

ETC MOTOR (+)

2

K922 20BR/DB

TP SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

4

K126 20DB/LG

ETC MOTOR (-)

5

K22 20BR/OR

TP SIGNAL 1

6

K122 20BR/DG

TP SIGNAL 2

TRANSDUCER-A/C PRESSURE - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C918 20BK/LB

A/C PRESSURE SENSOR GROUND

2

C818 20LB/TN

A/C PRESSURE SENSOR SUPPLY

3

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

4

-

-

TRANSPONDER-TIRE PRESSURE-LEFT FRONT (TIRE PRESSURE MONITOR) - YELLOW 6 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z904 20BK/OR

GROUND

4

Z904 20BK/OR

GROUND

5

-

-

6

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105

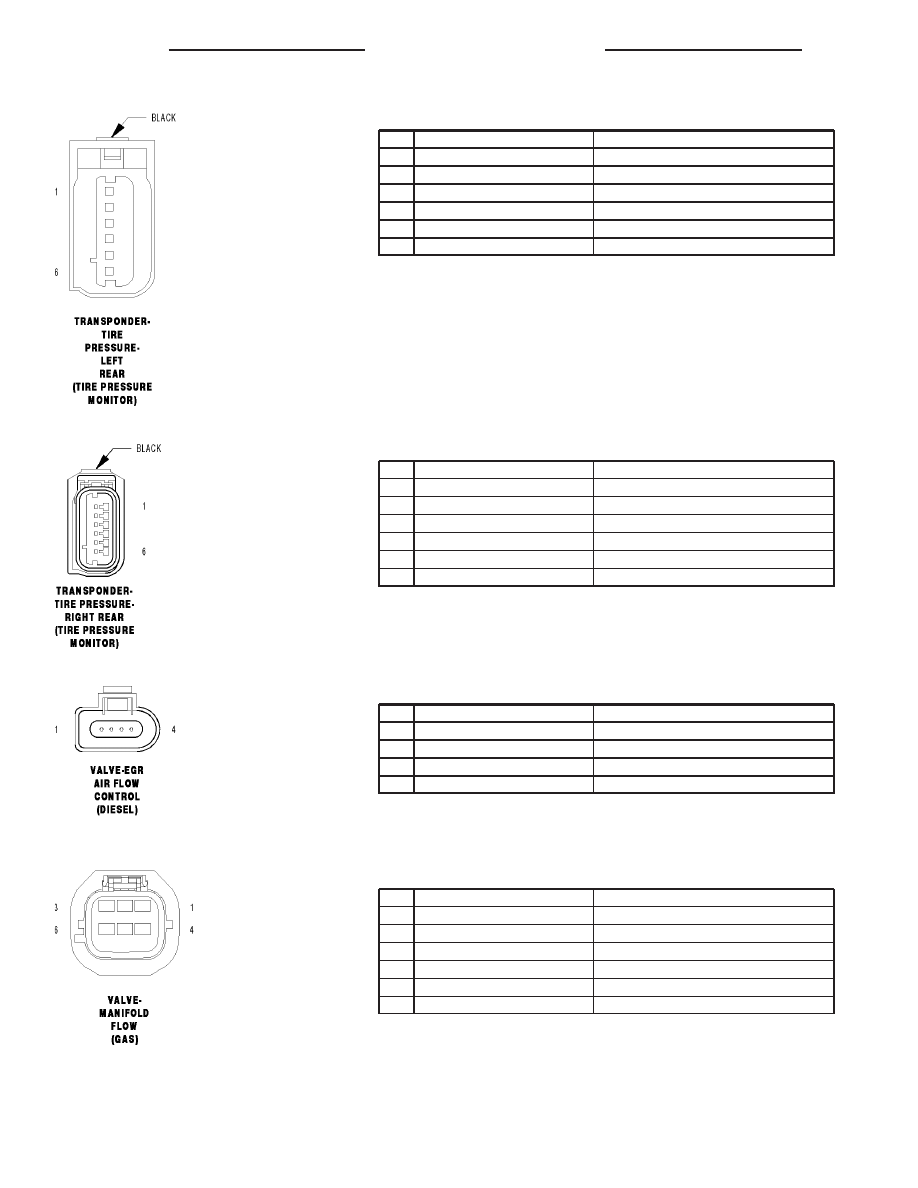

TRANSPONDER-TIRE PRESSURE-LEFT REAR (TIRE PRESSURE MONITOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z904 20BK/OR

GROUND

4

-

-

5

-

-

6

-

-

TRANSPONDER-TIRE PRESSURE-RIGHT REAR (TIRE PRESSURE MONITOR) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

2

D508 20WT/GY

COM-LIN TIRE PRESSURE MONITOR LAN

3

Z965 20BK/GY

GROUND

4

-

-

5

-

-

6

Z965 20BK/GY

GROUND

VALVE-EGR AIR FLOW CONTROL (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z924 16BK

GROUND

2

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

3

K601 16BR/VT

EGR AIR FLOW CONTROL VALVE CONTROL

4

K604 20BR/WT

EGR AIR FLOW CONTROL VALVE SIGNAL

VALVE-MANIFOLD FLOW (GAS) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z916 16BK

GROUND

2

-

-

3

K601 20BR/VT

MFV CONTROL

4

K900 20DB/DG

SENSOR GROUND

5

K602 20YL/DB

MFV SIGNAL

6

K857 20BR/LG

5 VOLT SUPPLY

8W - 80 - 106

8W-80 CONNECTOR PIN-OUTS

PM

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

This section provides illustrations identifying connector, ground and splice locations in the vehicle. Connector,
ground and splice indexes are provided. Use the wiring diagrams in each section for connector, ground and splice
identification. Refer to the appropriate index for the proper figure number. For items that are not shown in this sec-
tion N/S is placed in the Fig. column.

CONNECTORS

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

Actuator-Recirculation Door

Black

Lower Passenger Side Instrument
Panel

25, 27, 31, 33

Airbag-Driver Squib 1

Black/Yellow

Rear of Steering Wheel Pad

26, 32, 34

Airbag-Driver Squib 2

Natural/Yellow

Rear of Steering Wheel Pad

26, 32, 34

Airbag-Knee Blocker-Driver

Yellow/Black

Lower Driver Side Instrument Panel

23, 24, 26

Airbag-Passenger Squib 1

Yellow/Black

Passenger Side of Instrument Panel

25, 29, 31, 33

Airbag-Passenger Squib 2

Yellow/Orange

Passenger Side of Instrument Panel

25, 29, 31, 33

Airbag-Side Curtain-Left

Yellow/Black

Near Top of Left C-PIllar

65

Airbag-Side Curtain-Right

Yellow/Black

Near Top of Right C-PIllar

63

Amplifier-Radio C1

White

Right Side of Luggage
Compartment

63

Amplifier-Radio C2

White

Right Side of Luggage
Compartment

63

Antenna-Radio (LHD)

-

Right Side Instrument Panel

26, 37, 44

Antenna-Radio (RHD)

-

Left Side of Instrument Panel

29, 31, 32, 38, 46

Antenna-Satellite

Tan

Mid Rear Roof

66

Assembly-Shift Lever

Lt. Gray

Lower Center Instrument Panel

24, 26, 30, 31, 32, 35

Assembly-Transmission
Solenoid/Pressure Switch

Black

Left Side of Transmission

21

Assembly-Valve Block

Left Side of Engine

18

Backlite-Electric Heated

Black

Upper Left of Liftgate

67

Battery-Negative (Diesel)

-

Under Passenger Seat

18, 22

PM

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

Battery-Negative (Gas)

-

Left Front Engine Compartment

14, 22

Battery-Positive (Diesel)

-

Under Passenger Seat

18, 22

Battery-Positive (Gas)

-

Left Front Engine Compartment

14, 22

C100

Black

Left Front Engine Compartment

8, 11, 14, 16, 18

C101

Black

Front of Engine

18

C102

Black

Front Left Side of Engine
Compartment

18, 19, 20

C103

Black

Left Front Engine Compartment

10, 11, 12

C104

Black

Left Front Engine Compartment

10, 11, 12

C105

Dk. Gray

Left Front Engine Compartment

8, 11

C106

Black

Lower Front of Transmission

21

C200

Black

Left Side of Instrument Panel

23, 24, 26, 29, 31, 33,
37, 38, 44, 46

C201

Lt. Gray

Left Side of Instrument Panel

23, 24, 26, 29, 31, 37,
38, 44, 46

C202

Lt. Gray

Base of Left A-Pillar

23, 24, 26, 29, 31, 33,
36, 42

C203

Lt. Gray

Upper Right Side Instrument Panel

23, 25, 29, 30, 32, 41

C204

Natural

Below Center Console

35, 40

C300

Lt. Gray

Left Side of Luggage Compartment

60

C301

Green

Left Kick Panel

44, 46, 53

C302

Black

Left Kick Panel

44, 46, 53

C303

Black

Below Left Side of Instrument Panel

45, 47, 53

C304

Lt. Gray

Below Passenger Seat

50, 57

C305

Lt. Gray

Below Driver Seat

48, 57

C306

Green

Below Left Side of Instrument Panel

47, 53

C308

Lt. Gray

Left B-Pillar

48, 55, 56

C309

Lt. Gray

Right B-Pillar

50, 55, 56

C310

Lt. Gray

Body Near Left Top Corner of
Liftgate

65, 67

C311

Lt. Gray

Body Near Left Top Corner of
Liftgate

65, 67

C312

Lt. Gray

Left Side of Instrument Panel

23, 24, 26, 37, 61

C313

Lt. Gray

Left Side of Luggage Compartment

60, 62, 64

Capacitor-Ignition

Natural

Left Side of Engine

14, 16

Cluster C1

Black

Driver’s Side of Instrument Panel

26, 32

Cluster C2

Brown

Driver’s Side of Instrument Panel

26, 32

Cluster C3

Black

Driver’s Side of Instrument Panel

26, 32

Cluster C4

Lt. Gray

Driver’s Side of Instrument Panel

26, 32

Coil-Ignition 1

Dk. Gray

Right Top of Engine

16

Coil-Ignition 2

Dk. Gray

Right Top of Engine

16

Coil-Ignition 3

Dk. Gray

Left Top of Engine

16

Coil-Ignition 4

Dk. Gray

Left Top of Engine

16

8W - 91 - 2

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PM
