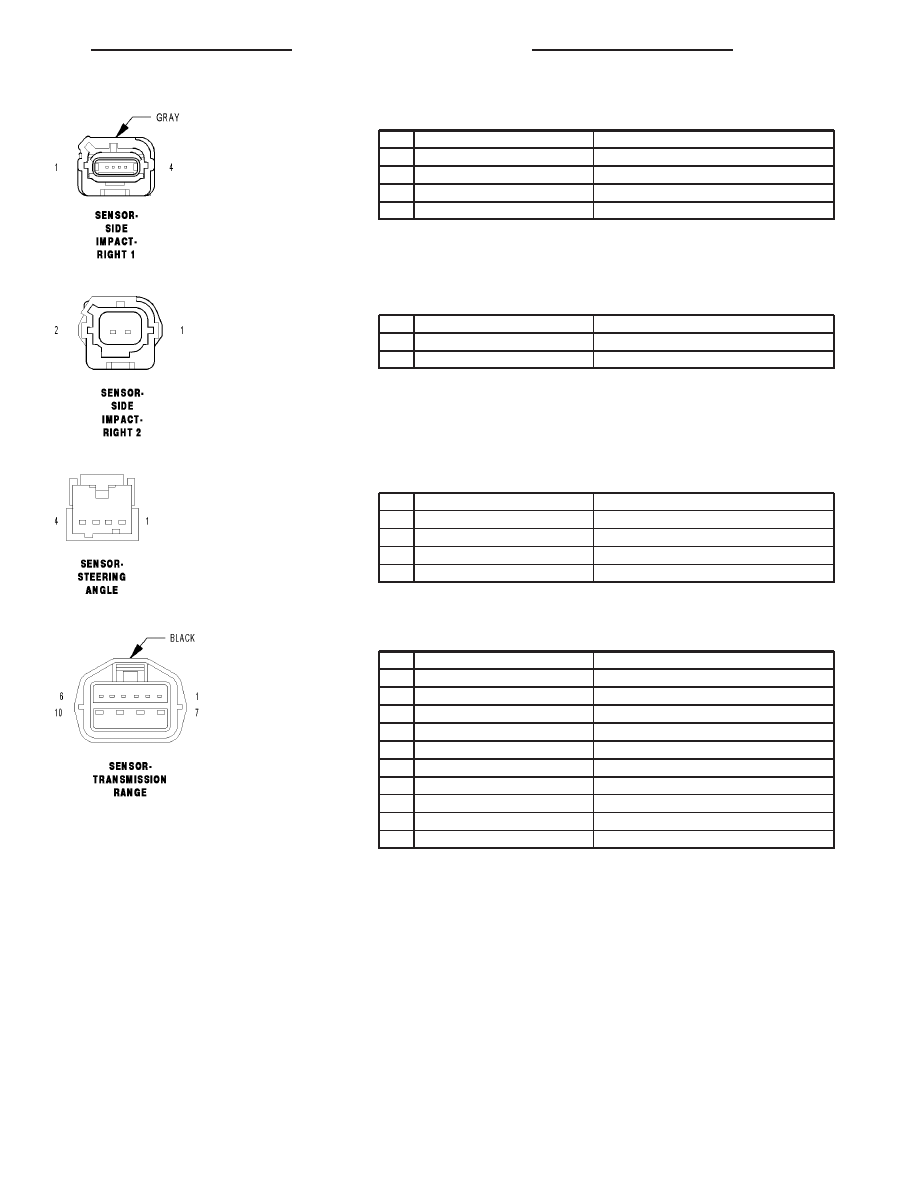

SENSOR-SIDE IMPACT-RIGHT 1 - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

2

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

3

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

4

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

2

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

SENSOR-STEERING ANGLE - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

D265 20DB

CAN C BUS (+)

2

D264 20DB/WT

CAN C BUS (-)

3

Z937 20BK/YL

GROUND

4

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

SENSOR-TRANSMISSION RANGE - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

T1 20DG/GY

TRS T1 SENSE

2

T41 20YL/BK

TRS T41 SENSE

3

T16 20YL/OR

TRANSMISSION CONTROL OUTPUT

4

-

-

5

T3 20DG/DB

TRS T3 SENSE

6

-

-

7

F962 20PK/BK

IGNITION SWITCH OUTPUT (START)

8

T4 20DG/LB

TRS T4 SENSE

9

T42 20DG/PK

TRS T42 SENSE

10

F963 20PK/DB

START ENABLE

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

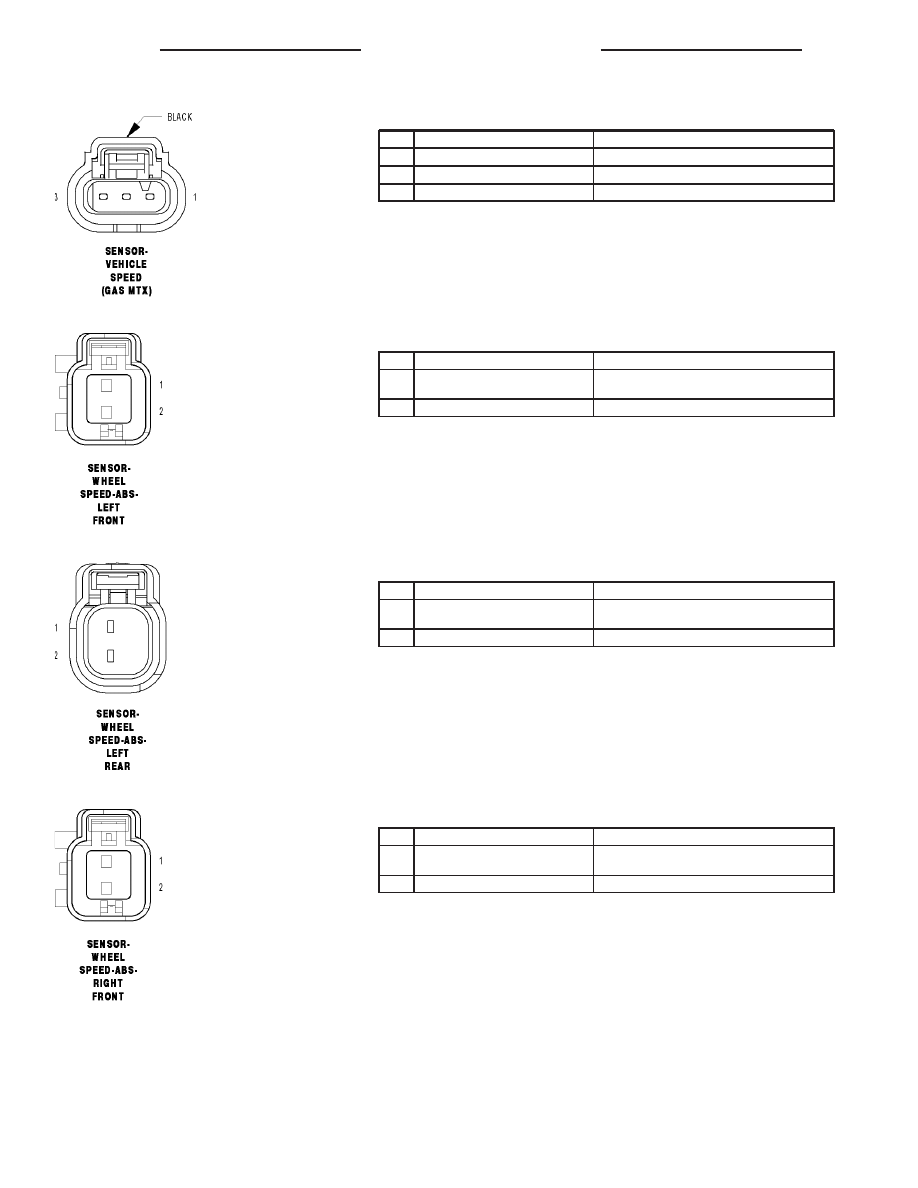

SENSOR-VEHICLE SPEED (GAS MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F856 20YL/PK

5 VOLT SUPPLY

2

K914 18BR/WT

SENSOR GROUND

3

K75 18WT/OR

VEHICLE SPEED SIGNAL

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-LEFT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

PM

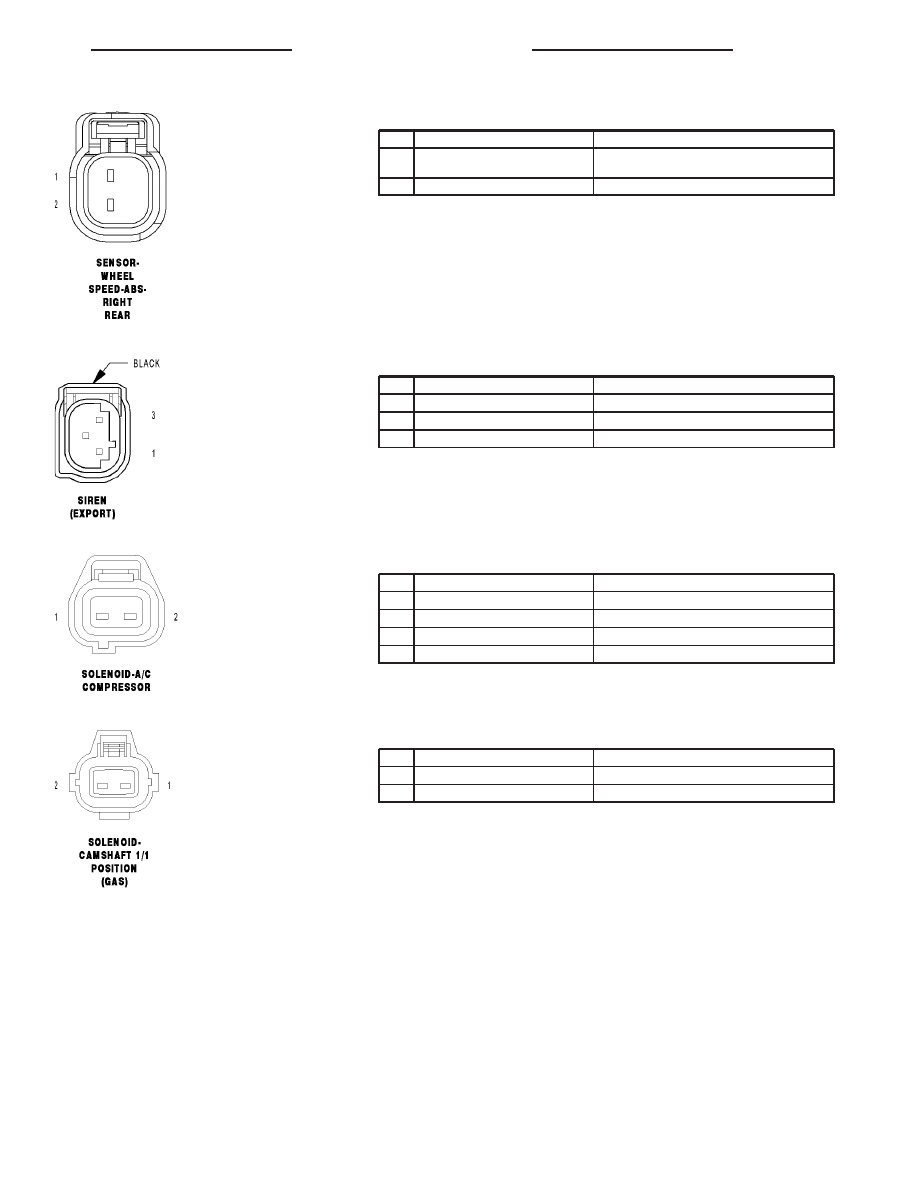

SENSOR-WHEEL SPEED-ABS-RIGHT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 20DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

SIREN (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

A414 18RD/LB

FUSED B(+) (I.O.D.)

2

Z908 18BK/PK

GROUND

3

D96 20WT/BR

SIREN SIGNAL CONTROL

SOLENOID-A/C COMPRESSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K343 20BR/YL (DIESEL)

FUSED MAIN RELAY OUTPUT

1

C27 20LB/WT (GAS)

A/C COMPRESSOR CONTROL

2

C27 20LB/WT (DIESEL)

A/C COMPRESSOR CONTROL

2

Z916 20BK (GAS)

GROUND

SOLENOID-CAMSHAFT 1/1 POSITION (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K76 20BR/WT

CMP 1/1 CONTROL

2

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

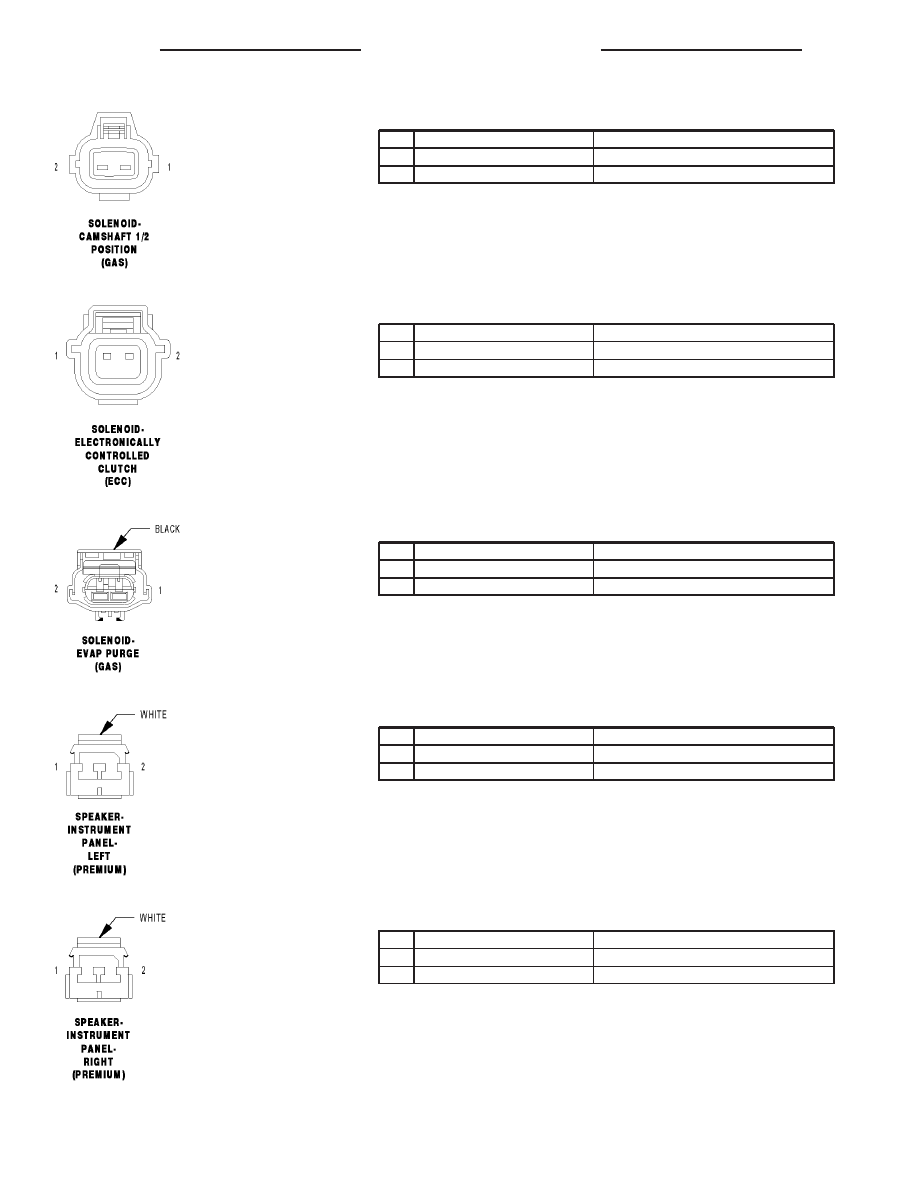

SOLENOID-CAMSHAFT 1/2 POSITION (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K276 20DB/WT

CMP 1/2 CONTROL

2

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

SOLENOID-ELECTRONICALLY CONTROLLED CLUTCH (ECC) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T312 20YL/VT

REAR DIFFERENTIAL SOLENOID CONTROL

2

T78 20YL

SOLENOID SUPPLY VOLTAGE

SOLENOID-EVAP PURGE (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 20DB/WT

EVAP PURGE CONTROL

2

K70 20DB/BR

EVAP PURGE RETURN

SPEAKER-INSTRUMENT PANEL-LEFT (PREMIUM) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 20GY/TN

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X299 20GY/BR

LEFT INSTRUMENT PANEL SPEAKER (-)

SPEAKER-INSTRUMENT PANEL-RIGHT (PREMIUM) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X208 20GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X298 20GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

PM
