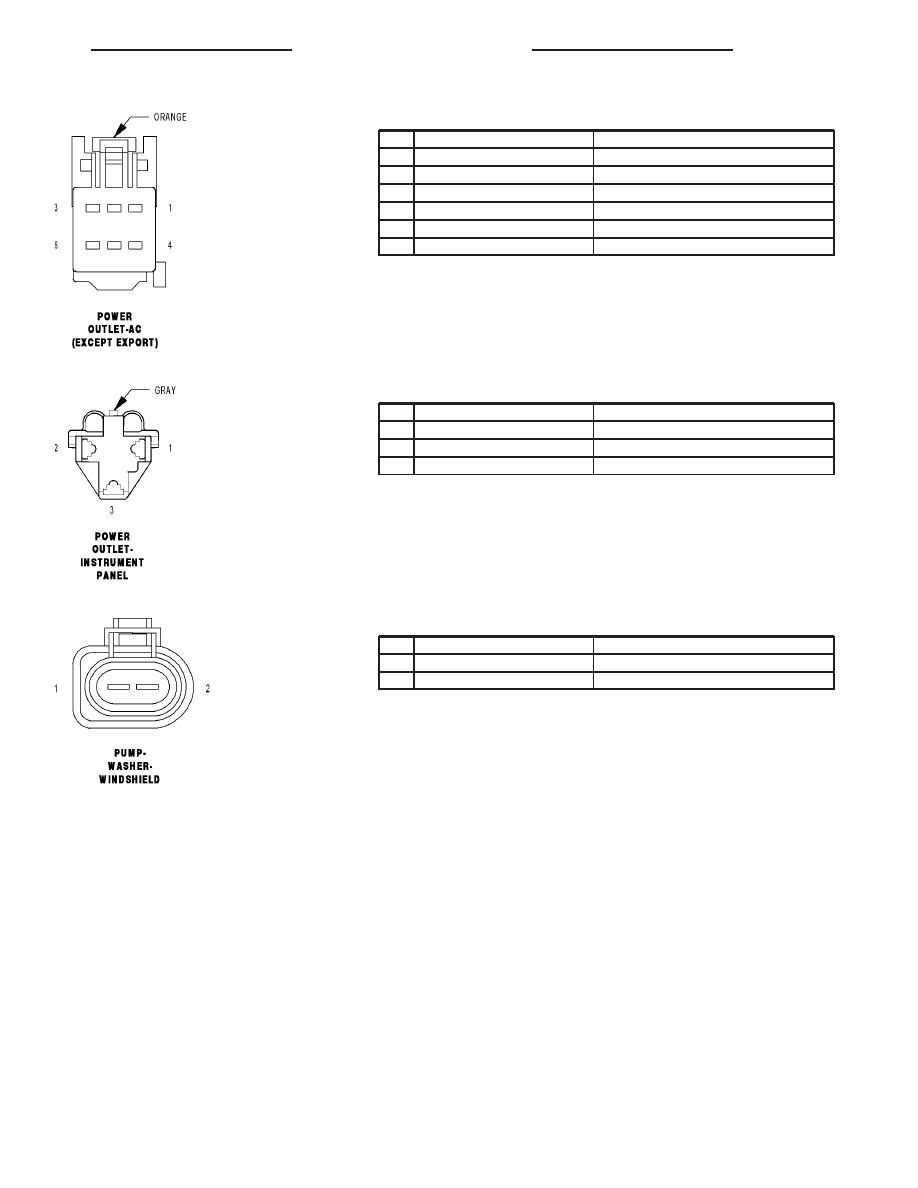

POWER OUTLET-AC (EXCEPT EXPORT) - ORANGE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P805 18LG/LB

INVERTER ENABLE SWITCH SIGNAL

2

-

-

3

P801 18LG

110 VOLT AC LINE 1

4

F996 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

-

-

6

P809 18LG/TN

110 VOLT AC COMMON

POWER OUTLET-INSTRUMENT PANEL - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F986 16PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z940 16BK/LG

GROUND

PUMP-WASHER-WINDSHIELD - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

W20 20BR/YL

REAR WASHER PUMP MOTOR CONTROL

2

W10 20BR/TN

FRONT WASHER PUMP MOTOR CONTROL

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 81

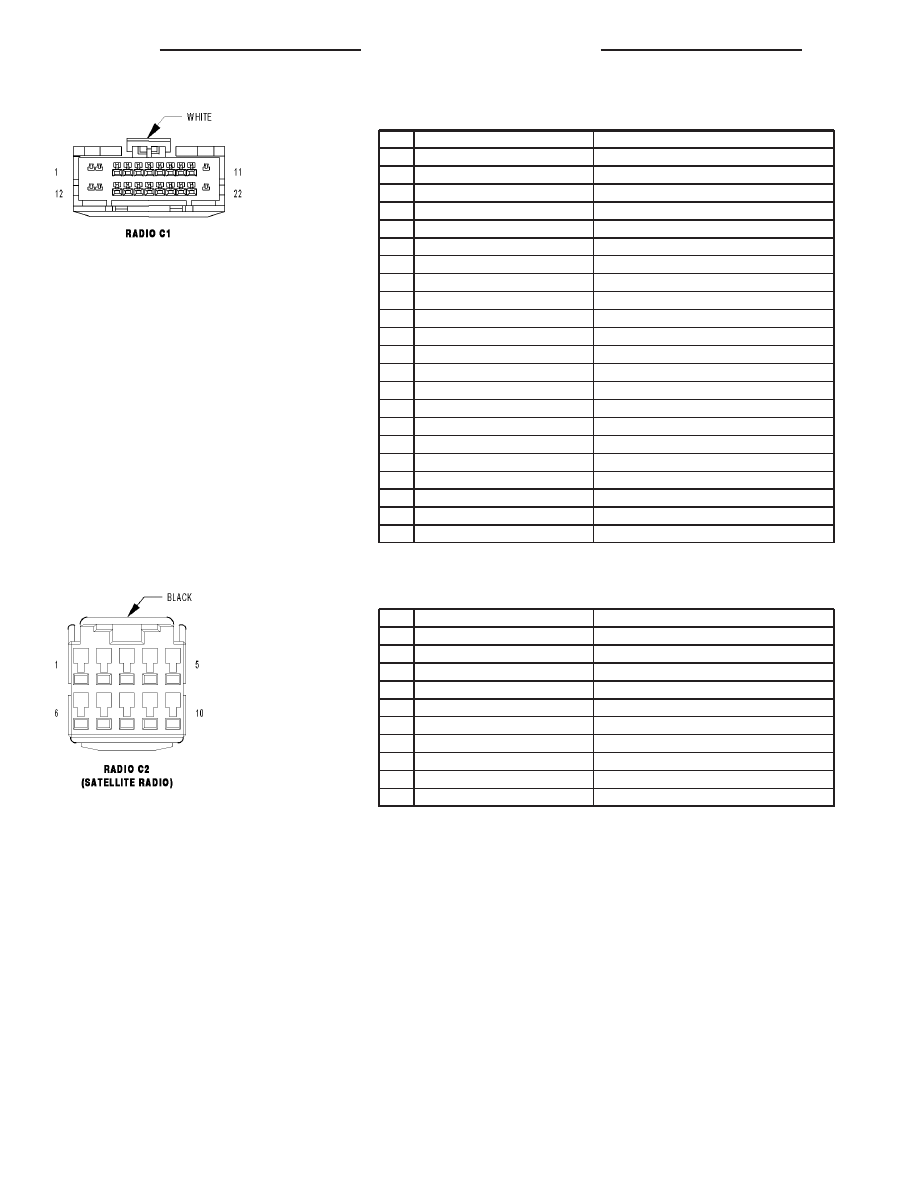

RADIO C1 - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

A413 18RD/LB

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

X703 22DG/OR (HANDS FREE)

LEFT AUDIO OUTPUT

5

D55 20WT/OR

CAN B BUS (+)

6

D54 20WT/PK

CAN B BUS (-)

7

X202 18DG/VT (BASE)

RIGHT FRONT DOOR SPEAKER (+)

8

X292 18DG/YL (BASE)

RIGHT FRONT DOOR SPEAKER (-)

9

X291 18GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

10

X201 18GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

11

Z937 16BK/YL

GROUND

12

A413 18RD/LB

FUSED B(+) (I.O.D.)

13

X60 20GY/RD (PREMIUM)

POWER ANTENNA SIGNAL

14

-

-

15

-

-

16

X704 22DG/PK (HANDS FREE)

RIGHT AUDIO OUTPUT

17

X795 22DG/BK (HANDS FREE)

COMMON AUDIO OUTPUT

18

X51 18DG/DB

LEFT REAR SPEAKER (+)

19

X57 18DG/BR

LEFT REAR SPEAKER (-)

20

X58 18GY/OR

RIGHT REAR SPEAKER (-)

21

X52 18GY/DB

RIGHT REAR SPEAKER (+)

22

Z937 16BK/YL

GROUND

RADIO C2 (SATELLITE RADIO) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

2

X917 22DG

AUDIO SIGNAL COMMON

3

-

-

4

-

-

5

-

-

6

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

7

-

-

8

-

-

9

-

-

10

-

-

8W - 80 - 82

8W-80 CONNECTOR PIN-OUTS

PM

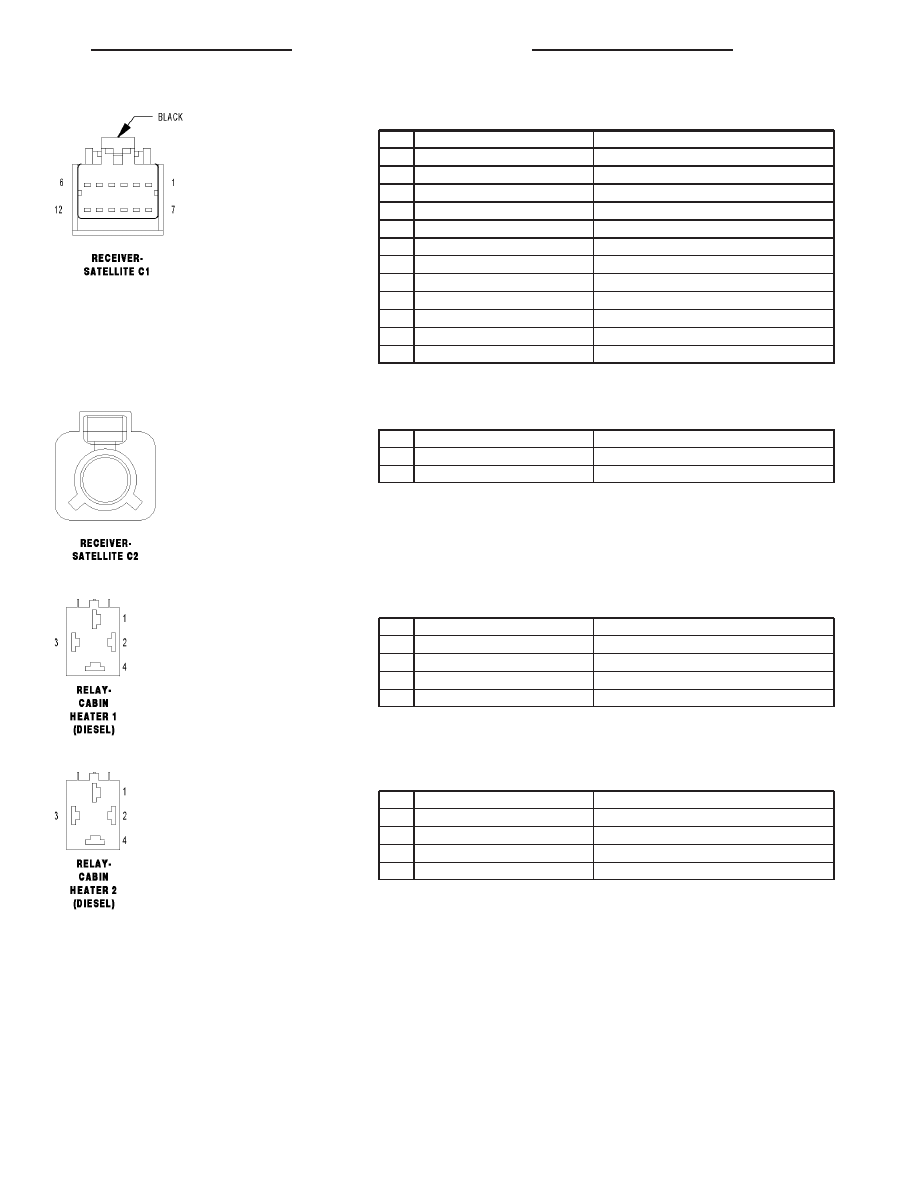

RECEIVER-SATELLITE C1 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

2

-

-

3

-

-

4

Z965 18BK

GROUND

5

-

-

6

A417 18RD

FUSED B(+) (I.O.D.)

7

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

8

X917 20DG

AUDIO SIGNAL COMMON

9

-

-

10

-

-

11

D55 20WT/OR

CAN B BUS (+)

12

D54 20WT

CAN B BUS (-)

RECEIVER-SATELLITE C2 - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

D106 6WT/LG

SATELLITE ANTENNA SIGNAL

2

D126 WT/TN

SATELLITE ANTENNA SHIELD

RELAY-CABIN HEATER 1 (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A285 12RD/DB

CABIN HEATER RELAY 1 OUTPUT

2

K132 20DB/LB

CABIN HEATER RELAY 1 CONTROL

3

F936 20PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A283 10RD/YL

FUSED B(+)

RELAY-CABIN HEATER 2 (DIESEL) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

A286 10RD/WT

CABIN HEATER RELAY 2 OUTPUT

2

K232 20BR/LB

CABIN HEATER RELAY 2 CONTROL

3

F936 20PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN)

4

A284 10RD/LB

FUSED B(+)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83

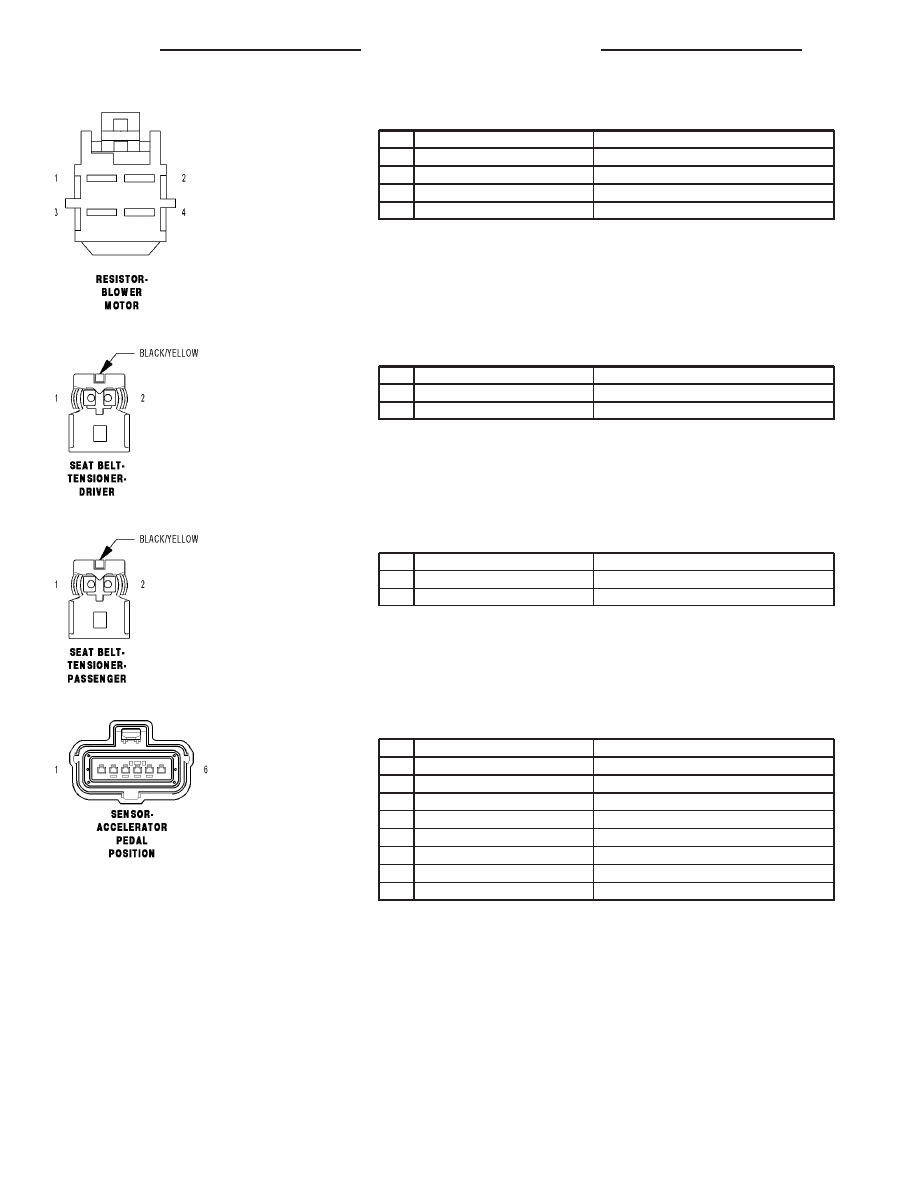

RESISTOR-BLOWER MOTOR - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

C71 18DB/BR

FRONT BLOWER LOW SPEED

2

C73 18DB/VT

FRONT BLOWER M2 SPEED

3

C72 18DB/OR

FRONT BLOWER M1 SPEED

4

C70 14DB/YL

BLOWER MOTOR HIGH SPEED

SEAT BELT-TENSIONER-DRIVER - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT-TENSIONER-PASSENGER - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENSOR-ACCELERATOR PEDAL POSITION - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/BR

APP SIGNAL 2

2

K400 20BR/VT

APP SENSOR GROUND 2

3

K854 20VT/BR (DIESEL)

5 VOLT SUPPLY

3

K858 20BR/GY (GAS)

5 VOLT SUPPLY

4

K23 20BR/OR

APP SIGNAL 1

5

K167 20BR/YL

APP SENSOR GROUND 1

6

K852 20BR/VT (DIESEL)

5 VOLT SUPPLY

6

F856 20YL/PK (GAS)

5 VOLT SUPPLY

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

PM
