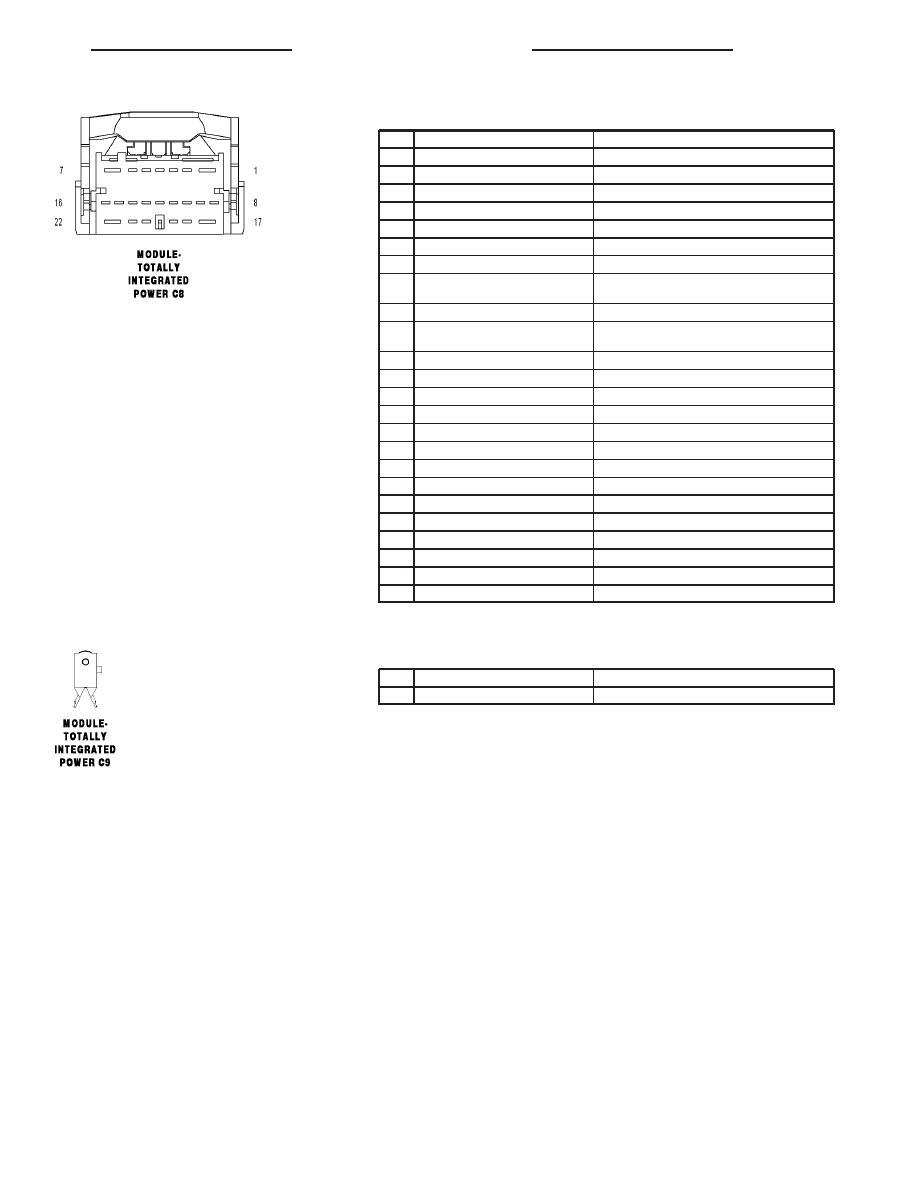

MODULE-TOTALLY INTEGRATED POWER C8 - BLACK 22 WAY

CAV

CIRCUIT

FUNCTION

1

C7 14DB/PK

BLOWER MOTOR CONTROL

2

A927 16RD/GY (POWER SUNROOF)

FUSED B(+)

3

A415 20RD/TN (EXPORT)

FUSED B(+) (I.O.D.)

4

A414 20RD/LG (EXPORT)

FUSED B(+) (I.O.D.)

5

A416 18RD (CVT)

FUSED B(+) (I.O.D.)

6

A420 18WT/RD (PREMIUM AUDIO)

FUSED B(+) (I.O.D.)

7

A14 12RD/YL

FUSED B(+)

8

F937 20PK/YL (DIESEL HEATED
SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

8

F937 18PK/YL (GAS HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

9

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

10

-

-

11

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

12

F929 18PK/RD (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN)

12

F929 20PK/RD (EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN)

13

A411 20RD/LG

FUSED B(+) (I.O.D.)

14

A419 18RD/DG (PREMIUM AUDIO)

FUSED B(+) (I.O.D.)

15

-

-

16

-

-

17

C515 12LB/OR

REAR WINDOW DEFOGGER CONTROL OUTPUT

18

A413 18RD/LB

FUSED B(+) (I.O.D.)

19

T16 18YL/OR (CVT)

TRANSMISSION CONTROL OUTPUT

20

F985 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

21

F986 16PK/BK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

22

K542 12BR

MAIN RELAY OUTPUT

MODULE-TOTALLY INTEGRATED POWER C9 - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 6RD

B(+)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

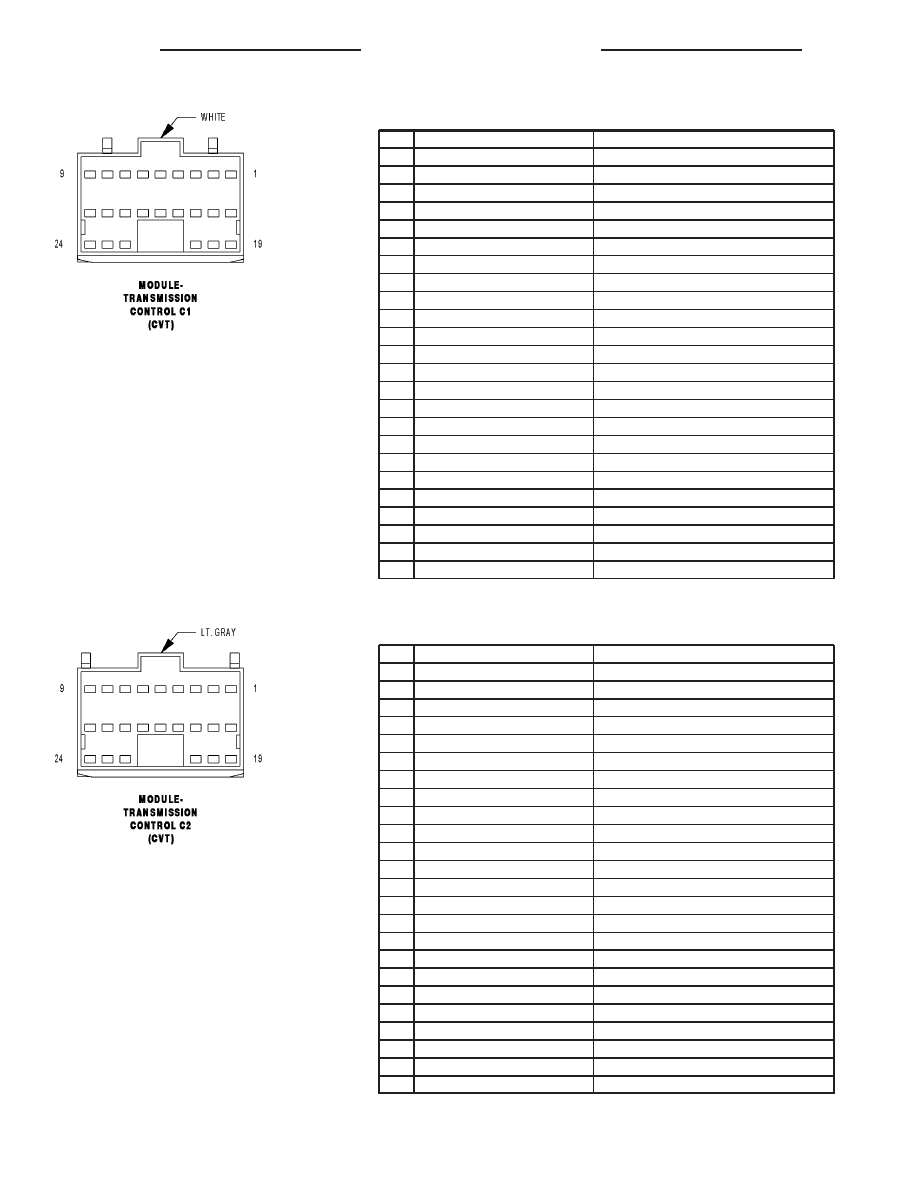

MODULE-TRANSMISSION CONTROL C1 (CVT) - WHITE 24 WAY

CAV

CIRCUIT

FUNCTION

1

T20 18DG/LB

LINE PRESSURE SOLENOID CONTROL

2

T19 18YL/DB

SECONDARY PRESSURE SOLENOID CONTROL

3

T59 18YL/LB

TCC SOLENOID CONTROL

4

T60 18YL/GY

TCC ON/OFF SOLENOID CONTROL

5

D65 20WT/BK

CAN C BUS (+)

6

D64 20WT/LB

CAN C BUS (-)

7

-

-

8

-

-

9

-

-

10

T16 18YL/OR

TRANSMISSION CONTROL OUTPUT

11

T314 18LB/YL

STEP MOTOR CONTROL A

12

T315 18YL/OR

STEP MOTOR CONTROL B

13

T302 18DG/BR

CLOCK SELECT

14

T313 18YL/LG

CHIP SELECT

15

T327 18GY/YL

DATA IN/OUT SELECT

16

-

-

17

-

-

18

T41 20YL/BK

TRS T41 SENSE

19

T16 18YL/OR

TRANSMISSION CONTROL OUTPUT

20

T316 18YL/WT

STEP MOTOR CONTROL C

21

T317 18TN/YL

STEP MOTOR CONTROL D

22

T42 20DG/PK

TRS T42 SENSE

23

-

-

24

-

-

MODULE-TRANSMISSION CONTROL C2 (CVT) - LT. GRAY 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z967 18BK

GROUND

2

T4 20DG/LB

TRS T4 SENSE

3

-

-

4

A416 18RD

FUSED B(+) (I.O.D.)

5

T52 18DG/WT

OUTPUT SPEED SENSOR SIGNAL

6

-

-

7

-

-

8

-

-

9

-

-

10

T5 20DG/LG (AUTOSTICK)

AUTOSTICK UPSHIFT SWITCH SIGNAL

11

-

-

12

T44 20YL/DG (AUTOSTICK)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

13

T50 18PK/LB

SECONDARY PRESSURE SENSOR SIGNAL

14

T14 18DG/BK

INPUT SPEED SENSOR SIGNAL

15

-

-

16

-

-

17

T21 18DG/YL

PRIMARY PRESSURE SENSOR SIGNAL

18

T13 18DG/VT

SENSOR GROUND

19

T3 20DG/DB

TRS T3 SENSE

20

T1 20DG/GY

TRS T1 SENSE

21

T130 18TN/DG

OUTPUT SPEED SENSOR GROUND

22

T72 18PK/LB

5 VOLT SUPPLY

23

T54 18RD/WT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

24

Z967 18BK

GROUND

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

PM

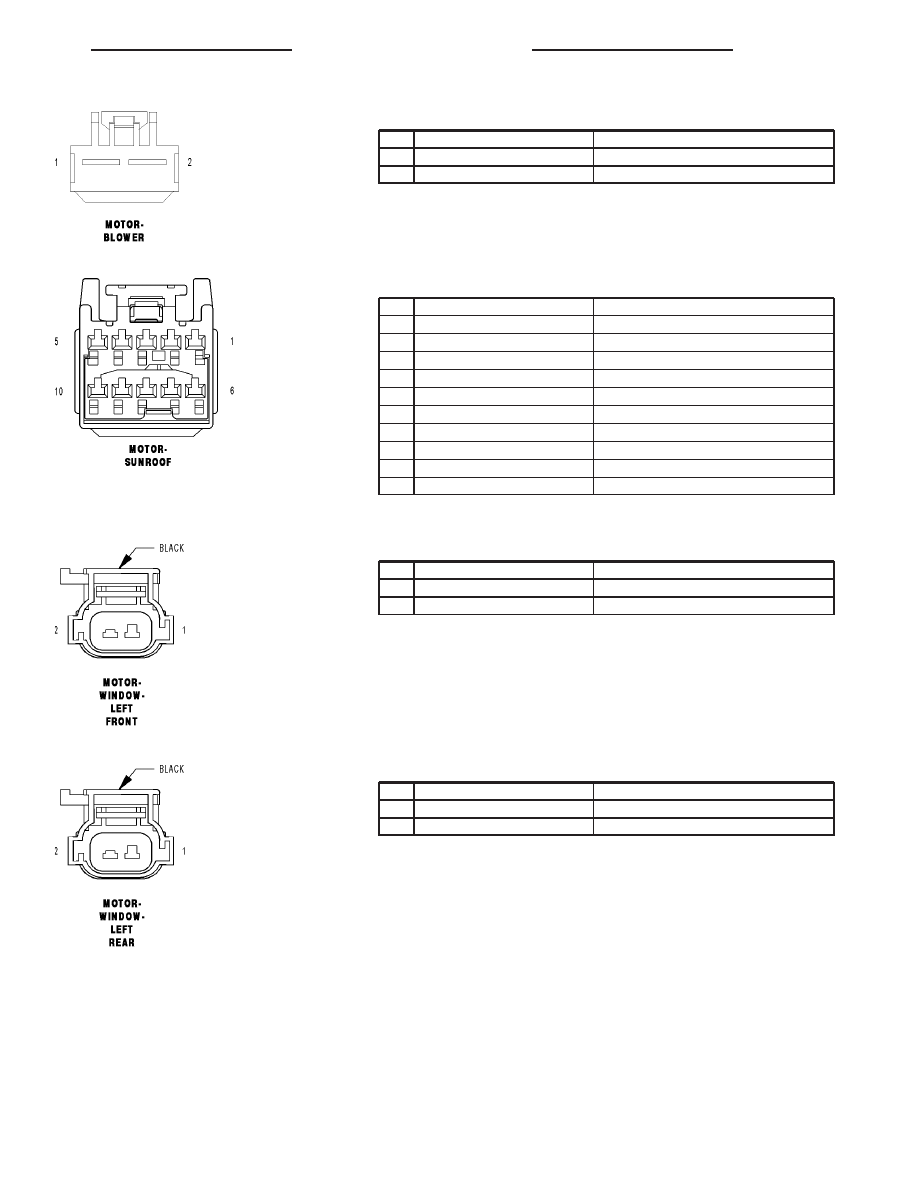

MOTOR-BLOWER - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

C70 14DB/YL

BLOWER MOTOR HIGH SPEED

2

C7 14DB/PK

BLOWER MOTOR CONTROL

MOTOR-SUNROOF - LT. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z937 16BK

GROUND

2

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

3

F996 18PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

5

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

6

A927 16RD

FUSED B(+)

7

-

-

8

-

-

9

-

-

10

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

MOTOR-WINDOW-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

2

Q11 14OR/LG

LEFT FRONT WINDOW DRIVER (UP)

MOTOR-WINDOW-LEFT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q111 14TN/YL

LEFT REAR WINDOW DRIVER (UP)

2

Q211 14TN/LB

LEFT REAR WINDOW DRIVER (DOWN)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 79

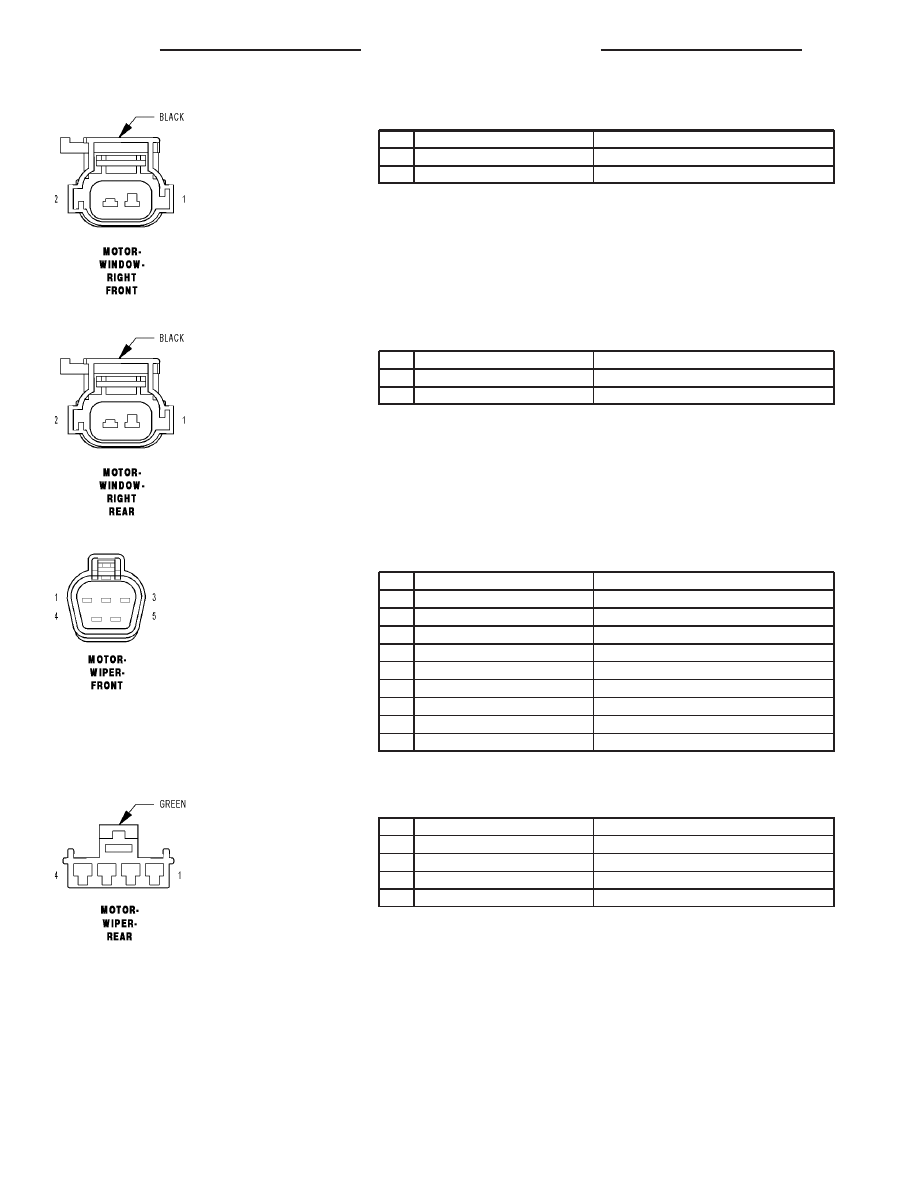

MOTOR-WINDOW-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14OR/VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER (UP)

MOTOR-WINDOW-RIGHT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q112 14OR/BR

RIGHT REAR WINDOW DRIVER (UP)

2

Q212 14OR/VT

RIGHT REAR WINDOW DRIVER (DOWN)

MOTOR-WIPER-FRONT - LT. GRAY 5 WAY

CAV

CIRCUIT

FUNCTION

1

W3 16BR/WT (LHD)

FRONT WIPER LOW SPEED CONTROL OUTPUT

1

W7 20BR/DB (RHD)

FRONT WIPER PARK SWITCH SENSE

2

-

-

3

W7 20BR/DB (LHD)

FRONT WIPER PARK SWITCH SENSE

3

W4 16BR/LB (RHD)

FRONT WIPER HIGH SPEED CONTROL OUTPUT

4

W4 16BR/LB (LHD)

FRONT WIPER HIGH SPEED CONTROL OUTPUT

4

Z971 16BK (RHD)

GROUND

5

Z971 16BK (LHD)

GROUND

5

W3 16BR/WT (RHD)

FRONT WIPER LOW SPEED CONTROL OUTPUT

MOTOR-WIPER-REAR - GREEN 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F996 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

Z960 16BK

GROUND

4

W13 18BR/LG

REAR WIPER MOTOR CONTROL

8W - 80 - 80

8W-80 CONNECTOR PIN-OUTS

PM
