Dodge Caliber. Manual - part 648





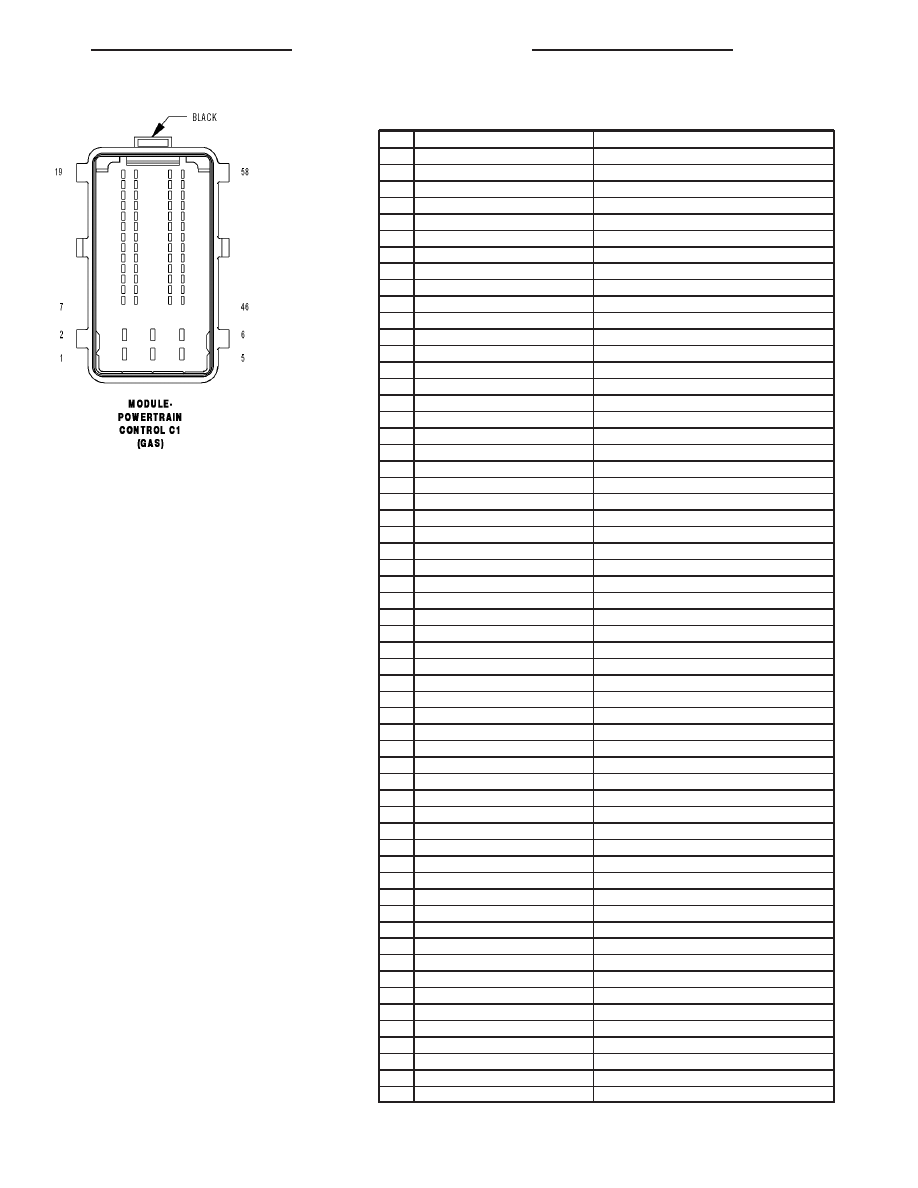

MODULE-POWERTRAIN CONTROL C1 (GAS) - BLACK 58 WAY

CAV

CIRCUIT

FUNCTION

1

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

2

Z925 16BK/YL

GROUND

3

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

4

Z925 16BK/YL

GROUND

5

-

-

6

-

-

7

K299 20BR/RD

O2 1/2 HEATER CONTROL

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

V937 20VT/BR

S/C SWITCH GROUND

14

-

-

15

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

16

A931 20RD/WT

FUSED B(+)

17

-

-

18

-

-

19

K31 20BR

FUEL PUMP CONTROL

20

K904 20DB/DG

O2 1/2 RETURN

21

K141 20DB/YL

O2 1/2 SIGNAL

22

K858 20BR/GY

5 VOLT SUPPLY

23

F856 20YL/PK

5 VOLT SUPPLY

24

-

-

25

T752 20DG/OR

STARTER CONTROL

26

V72 20OR/VT

S/C SIGNAL 2

27

V71 20VT/OR

S/C SIGNAL 1

28

-

-

29

-

-

30

K914 20DB/PK

SENSOR GROUND

31

-

-

32

B15 20DG/WT

BRAKE SIGNAL 1

33

-

-

34

K400 20BR/VT

APP SENSOR GROUND 2

35

K70 20DB/BR

EVAP PURGE RETURN

36

K167 20BR/YL

APP SENSOR GROUND 1

37

F963 20PK/DB

START ENABLE

38

K75 20DB/OR

VEHICLE SPEED SIGNAL

39

K52 20DB/WT

EVAP PURGE CONTROL

40

-

-

41

D65 20WT/BK

CAN C BUS (+)

42

-

-

43

-

-

44

-

-

45

-

-

46

-

-

47

K107 20VT/WT

ESM SIGNAL

48

K29 20WT/BR

APP SIGNAL 2

49

K23 20BR/OR

APP SIGNAL 1

50

T141 20YL/RD

CLUTCH INTERLOCK SIGNAL

51

-

-

52

B215 20DG/OR

BRAKE SIGNAL 2

53

A804 16RD/GY

GEN SENSE

54

D64 20WT/LB

CAN C BUS (-)

55

-

-

56

-

-

57

-

-

58

K51 20BR/LG

MAIN RELAY CONTROL

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

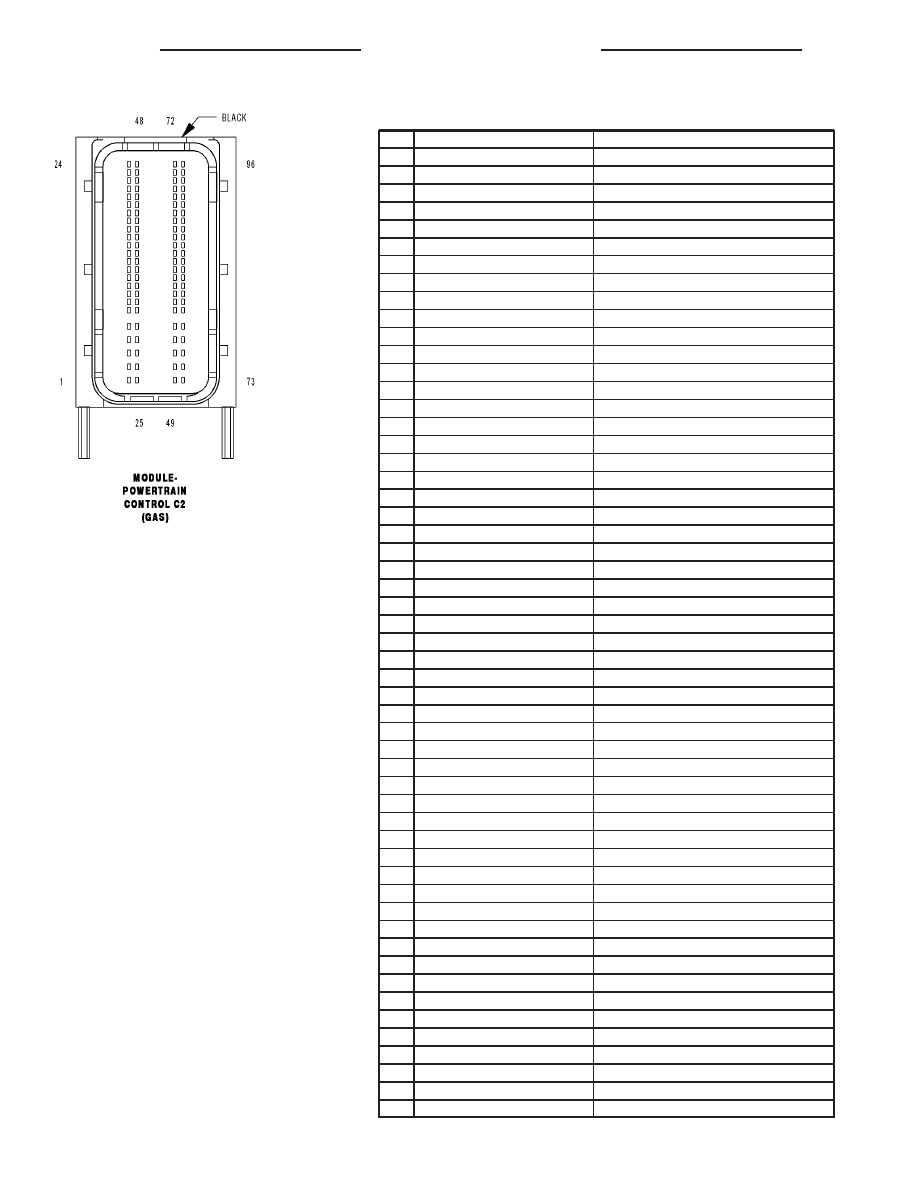

MODULE-POWERTRAIN CONTROL C2 (GAS) - BLACK 96 WAY

CAV

CIRCUIT

FUNCTION

1

K124 20DB/GY

ETC MOTOR (+)

2

-

-

3

-

-

4

-

-

5

-

-

6

C27 20LB/WT

A/C COMPRESSOR CONTROL

7

-

-

8

K21 20BK/RD

IAT SIGNAL

9

-

-

10

-

-

11

K222 20BR/YL

ECT 2 SIGNAL

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

-

-

21

K13 20BR/LB

INJECTOR 3 CONTROL

22

K14 20BR/TN

INJECTOR 4 CONTROL

23

K11 20BR/YL

INJECTOR 1 CONTROL

24

K12 20BR/DB

INJECTOR 2 CONTROL

25

K126 20DB/LG

ETC MOTOR (-)

26

-

-

27

K601 20BR/VT

MFV CONTROL

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

33

K41 20BK/DG

O2 1/1 SIGNAL

34

-

-

35

-

-

36

K902 20BR/DG

O2 1/1 RETURN

37

G24 20VT/BR

EOT SIGNAL

38

K441 20DB/BR

CMP 1/2 SIGNAL

39

-

-

40

-

-

41

F855 20PK/YL

5 VOLT SUPPLY

42

K857 20BR/LG

5 VOLT SUPPLY

43

-

-

44

-

-

45

-

-

46

-

-

47

-

-

48

-

-

49

K99 20BR/OR

O2 1/1 HEATER CONTROL

50

-

-

51

K20 20BR/GY

GEN FIELD CONTROL

52

-

-

53

-

-

54

-

-

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

PM

MODULE-POWERTRAIN CONTROL C2 (GAS) - BLACK 96 WAY

CAV

CIRCUIT

FUNCTION

55

-

-

56

-

-

57

K44 20DB/GY

CMP 1/1 SIGNAL

58

K915 20BR/WT

SENSOR GROUND

59

-

-

60

-

-

61

-

-

62

K922 20BR/DB

TP SENSOR GROUND

63

K122 20BR/DG

TP SIGNAL 2

64

K22 20BR/OR

TP SIGNAL 1

65

K942 20WT/BR

KS RETURN

66

-

-

67

-

-

68

-

-

69

-

-

70

K76 20BR/WT

CMP 1/1 CONTROL

71

-

-

72

K276 20DB/WT

CMP 1/2 CONTROL

73

K15 20DB/GY

COIL 4 CONTROL

74

K18 20DB/OR

COIL 3 CONTROL

75

K17 20DB/TN

COIL 2 CONTROL

76

K19 20DB/DG

COIL 1 CONTROL

77

-

-

78

-

-

79

K24 20BR/LB

CKP SIGNAL

80

-

-

81

-

-

82

K900 20DB/DG

SENSOR GROUND

83

K2 20VT/OR

ECT 1 SIGNAL

84

K602 20YL/DB

MFV SIGNAL

85

K1 20VT/BR

MAP SIGNAL

86

G6 20VT/GY

EOP SIGNAL

87

-

-

88

K42 20DB/LG

KS SIGNAL

89

-

-

90

-

-

91

-

-

92

-

-

93

-

-

94

-

-

95

-

-

96

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

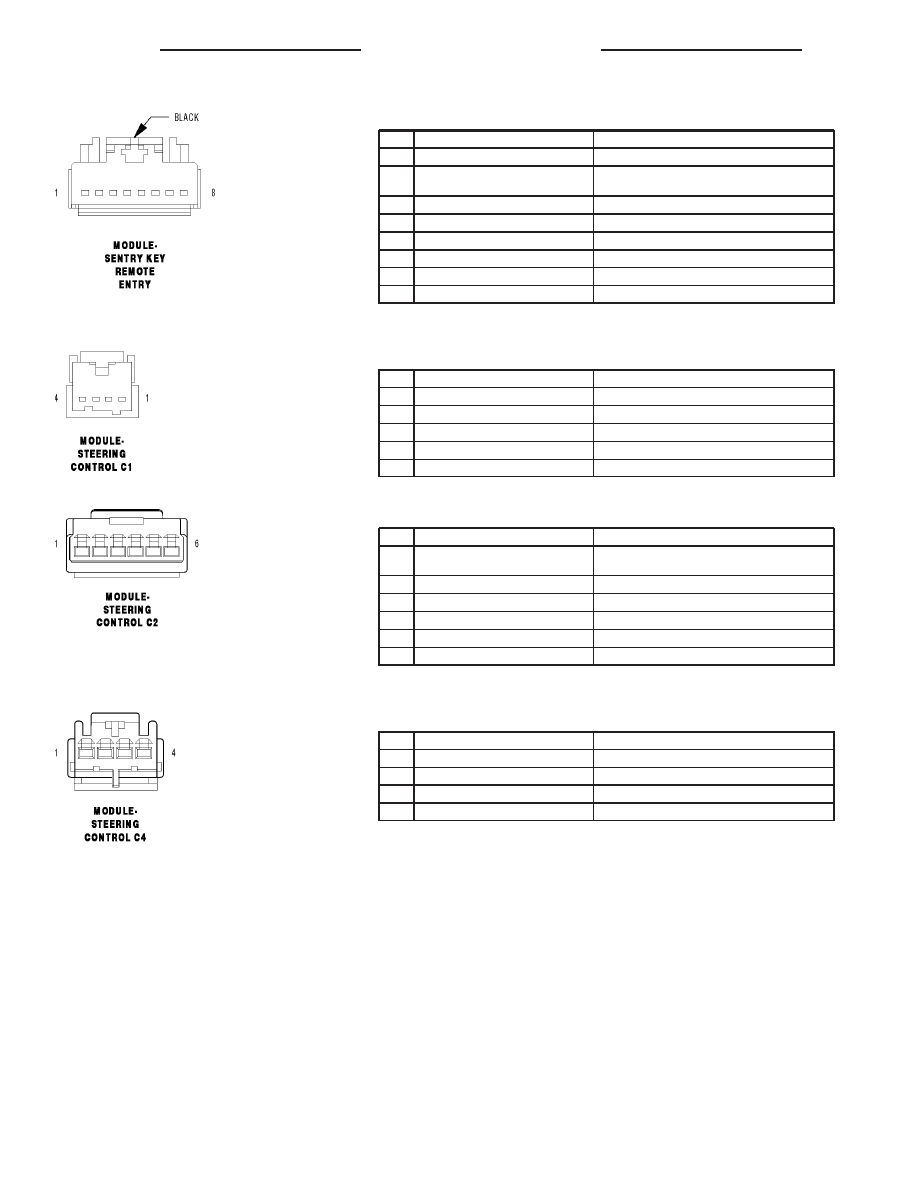

MODULE-SENTRY KEY REMOTE ENTRY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

G20 20VT/BR

IGNITION SWITCH SENSE

2

D508 20WT/GY (TIRE PRESSURE
MONITOR)

COM-LIN TIRE PRESSURE MONITOR LAN

3

F20 20PK/WT

IGNITION SWITCH OUTPUT (RUN-START)

4

Z937 20BK/YL

GROUND

5

A411 20RD/LG

FUSED B(+) (I.O.D.)

6

D55 20WT/OR

CAN B BUS (+)

7

D54 20WT/PK

CAN B BUS (-)

8

-

-

MODULE-STEERING CONTROL C1 - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z937 20BK/YL (OPTION 1)

GROUND

1

Z936 20BK/LB (OPTION 2)

GROUND

2

A411 20RD/LG

FUSED B(+) (I.O.D.)

3

D506 20WT/DG

LIN BUS

4

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

MODULE-STEERING CONTROL C2 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

X20 20GY/WT (REMOTE RADIO CON-
TROL)

RADIO CONTROL MUX

2

Y13 20DG/RD

RADIO CONTROL RETURN

3

X3 20DG/VT

HORN SWITCH SENSE

4

V72 20OR/VT

S/C SIGNAL 2

5

V937 20VT/LG

S/C SWITCH GROUND

6

V71 20VT/OR

S/C SIGNAL 1

MODULE-STEERING CONTROL C4 - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

R63 18LG/BK

DRIVER SQUIB 2 LINE 1

2

R61 18LG/VT

DRIVER SQUIB 2 LINE 2

3

R45 18LG/RD

DRIVER SQUIB 1 LINE 1

4

R43 18LG/BR

DRIVER SQUIB 1 LINE 2

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

PM
