Dodge Caliber. Manual - part 647

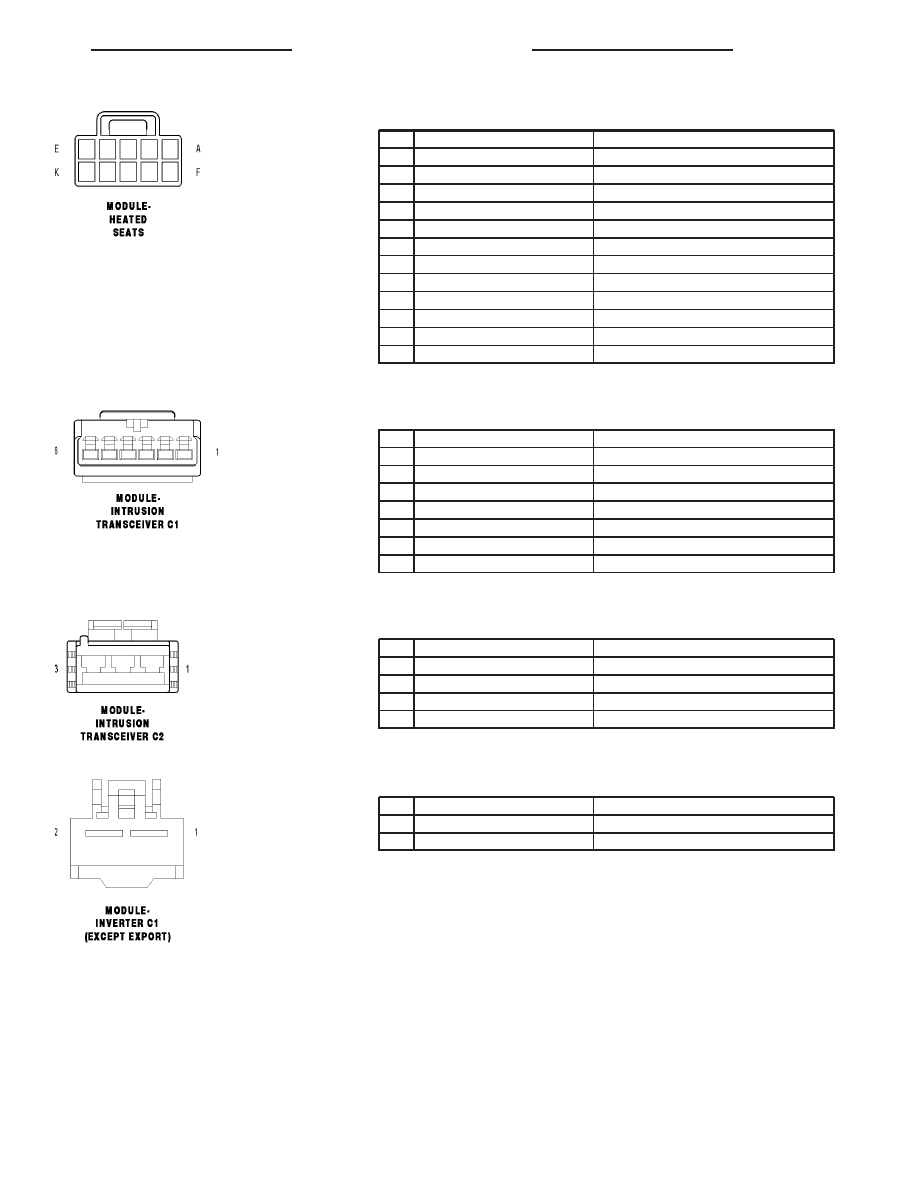

MODULE-HEATED SEATS - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

A

-

-

B

-

-

C

-

-

D

P187 16LG/BR (LHD)

LEFT SEAT HEATER B(+) DRIVER

D

P188 16LG/BR (RHD)

RIGHT SEAT HEATER B(+) DRIVER

E

F937 14PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

F

Z960 18BK

GROUND

G

-

-

H

-

-

J

D506 20WT/DG

LIN BUS

K

P188 16LG/VT (LHD)

RIGHT SEAT HEATER B(+) DRIVER

K

P187 16LG/VT (RHD)

LEFT SEAT HEATER B(+) DRIVER

MODULE-INTRUSION TRANSCEIVER C1 - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A415 20RD/TN

FUSED B(+) (I.O.D.)

2

-

-

3

D55 20WT/OR

CAN B BUS (+)

4

D54 20WT/PK

CAN B BUS (-)

5

D96 20WT/LB

SIREN SIGNAL CONTROL

6

Z936 20BK/LB (OPTION 1)

GROUND

6

Z941 20BK/YL (OPTION 2)

GROUND

MODULE-INTRUSION TRANSCEIVER C2 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M24 20YL/WT

COURTESY LAMPS DRIVER

3

Z936 20BK/LB (OPTION 1)

GROUND

3

Z941 20BK/YL (OPTION 2)

GROUND

MODULE-INVERTER C1 (EXCEPT EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z940 14BK/LG

GROUND

2

A999 16RD/PK

FUSED B(+)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

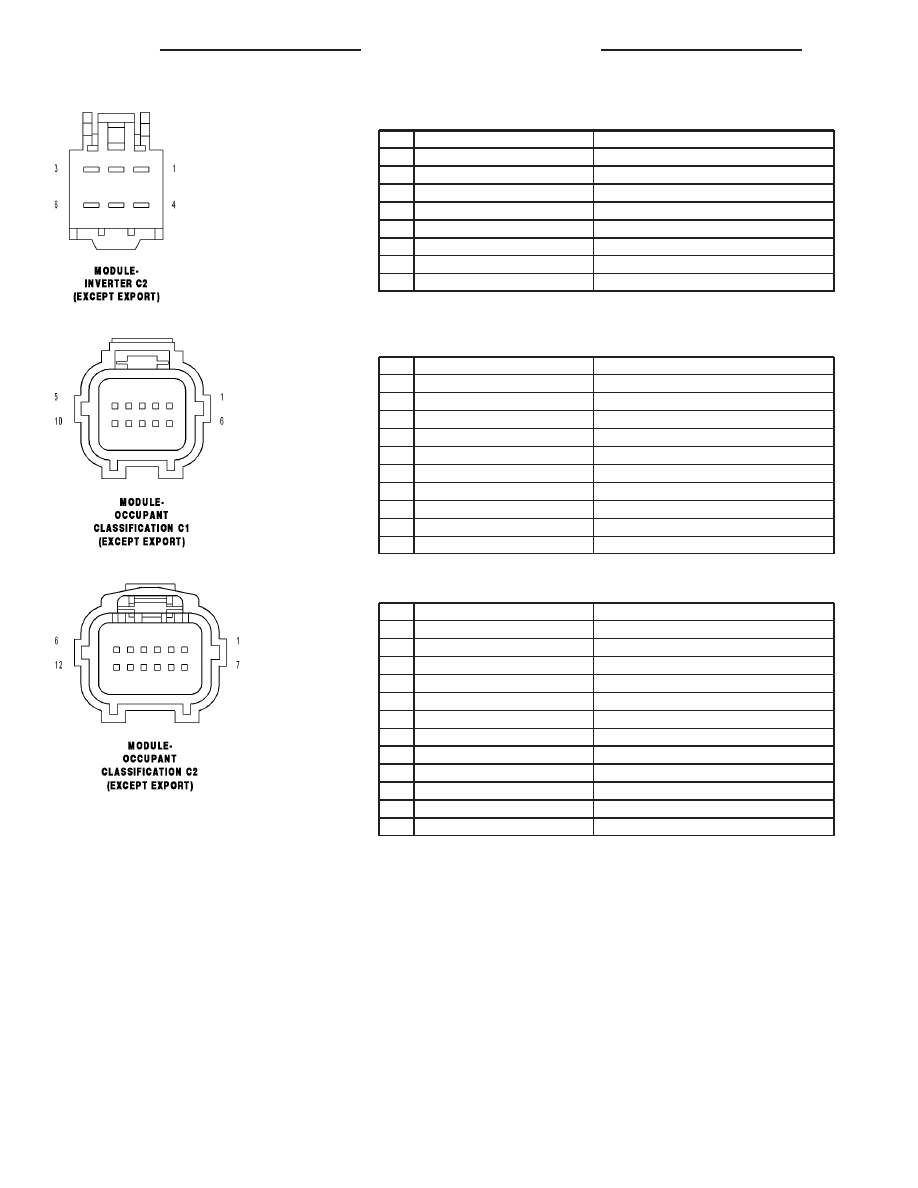

MODULE-INVERTER C2 (EXCEPT EXPORT) - ORANGE 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P805 18LG/DB (OPTION 1)

INVERTER ENABLE SWITCH SIGNAL

2

P805 18LG/LB (OPTION 2)

INVERTER ENABLE SWITCH SIGNAL

3

-

-

4

P809 18LG/LB (OPTION 1)

110 VOLT AC COMMON

4

P809 18LG (OPTION 2)

110 VOLT AC COMMON

5

-

-

6

P801 18LG/PK

110 VOLT AC LINE 1

MODULE-OCCUPANT CLASSIFICATION C1 (EXCEPT EXPORT) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A417 18RD

FUSED B(+) (I.O.D.)

2

-

-

3

-

-

4

D55 20WT/OR

CAN B BUS (+)

5

D54 20WT

CAN B BUS (-)

6

-

-

7

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

8

-

-

9

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

10

Z944 20BK

GROUND

MODULE-OCCUPANT CLASSIFICATION C2 (EXCEPT EXPORT) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

R701 20LG

SEAT WEIGHT SENSOR 5 VOLT

2

R264 20VT/LB

PASSENGER SEAT POSITION SENSOR VOLTAGE

3

R717 20LG/DG

SEAT WEIGHT LEFT FRONT SENSOR SIGNAL

4

-

-

5

R718 20LB/DG

SEAT WEIGHT RIGHT FRONT SENSOR SIGNAL

6

-

-

7

R706 20LB/OR

SEAT WEIGHT RIGHT REAR SENSOR SIGNAL

8

-

-

9

R705 20LG/OR

SEAT WEIGHT LEFT REAR SENSOR SIGNAL

10

-

-

11

R262 20WT/LB

PASSENGER SEAT POSITION SENSOR DATA

12

R728 20LB/YL

SEAT WEIGHT SENSOR GROUND

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

PM

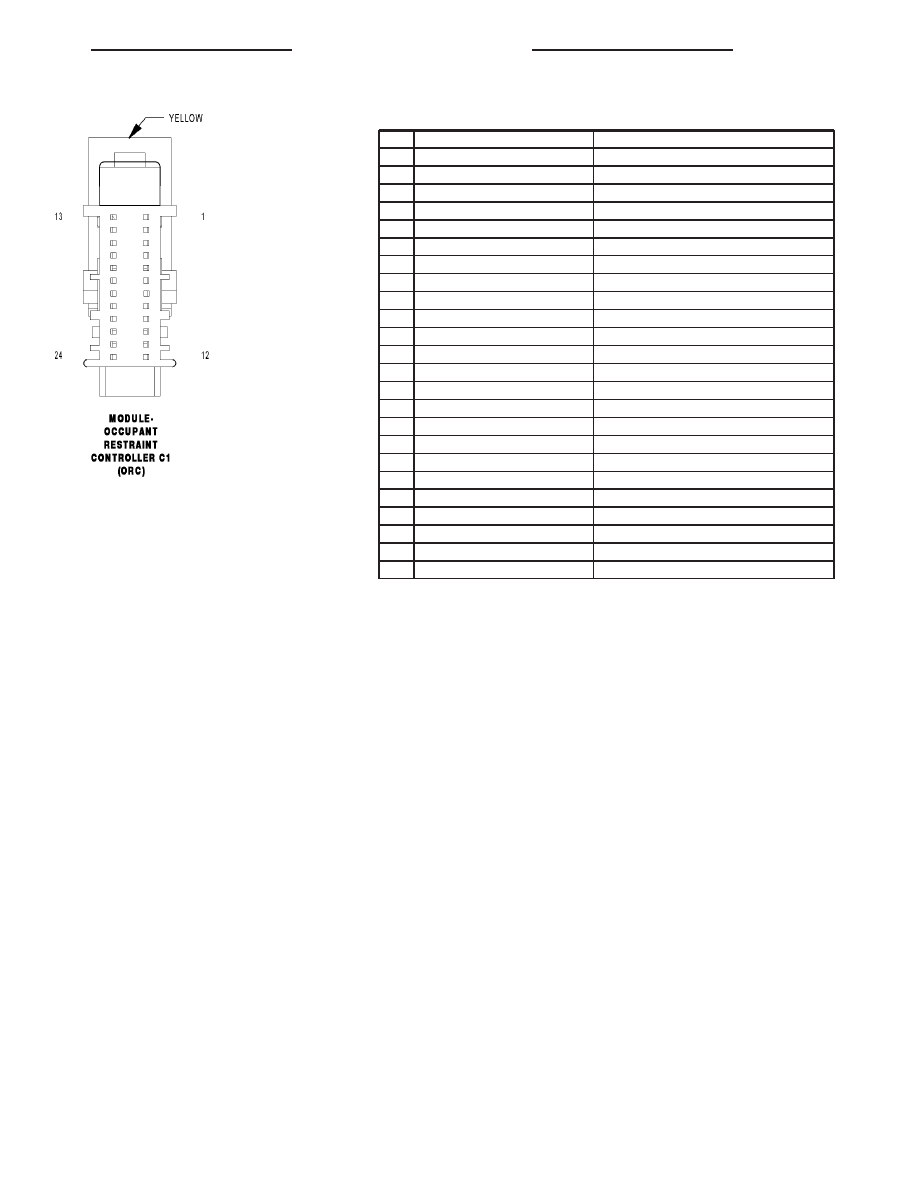

MODULE-OCCUPANT RESTRAINT CONTROLLER C1 (ORC) - YELLOW 24 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

D55 20WT/OR

CAN B BUS (+)

4

D54 20WT/PK

CAN B BUS (-)

5

-

-

6

-

-

7

-

-

8

-

-

9

R81 20LB/WT

LEFT FRONT IMPACT SENSOR GROUND

10

R79 20LB/VT

LEFT FRONT IMPACT SENSOR SIGNAL

11

R82 20WT/BK

RIGHT FRONT IMPACT SENSOR GROUND

12

R80 20VT/LB

RIGHT FRONT IMPACT SENSOR SIGNAL

13

R9 18LB/YL (EXCEPT EXPORT)

DRIVER KNEE BLOCKER SQUIB LINE 2

14

R11 18LB/DB (EXCEPT EXPORT)

DRIVER KNEE BLOCKER SQUIB LINE 1

15

-

-

16

-

-

17

R43 18LG/BR

DRIVER SQUIB 1 LINE 2

18

R45 18LG/RD

DRIVER SQUIB 1 LINE 1

19

R44 18LB/OR

PASSENGER SQUIB 1 LINE 1

20

R42 18LB/BR

PASSENGER SQUIB 1 LINE 2

21

R61 18LG/VT

DRIVER SQUIB 2 LINE 2

22

R63 18LG/BK

DRIVER SQUIB 2 LINE 1

23

R64 18LB/WT

PASSENGER SQUIB 2 LINE 1

24

R62 18LB/VT

PASSENGER SQUIB 2 LINE 2

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

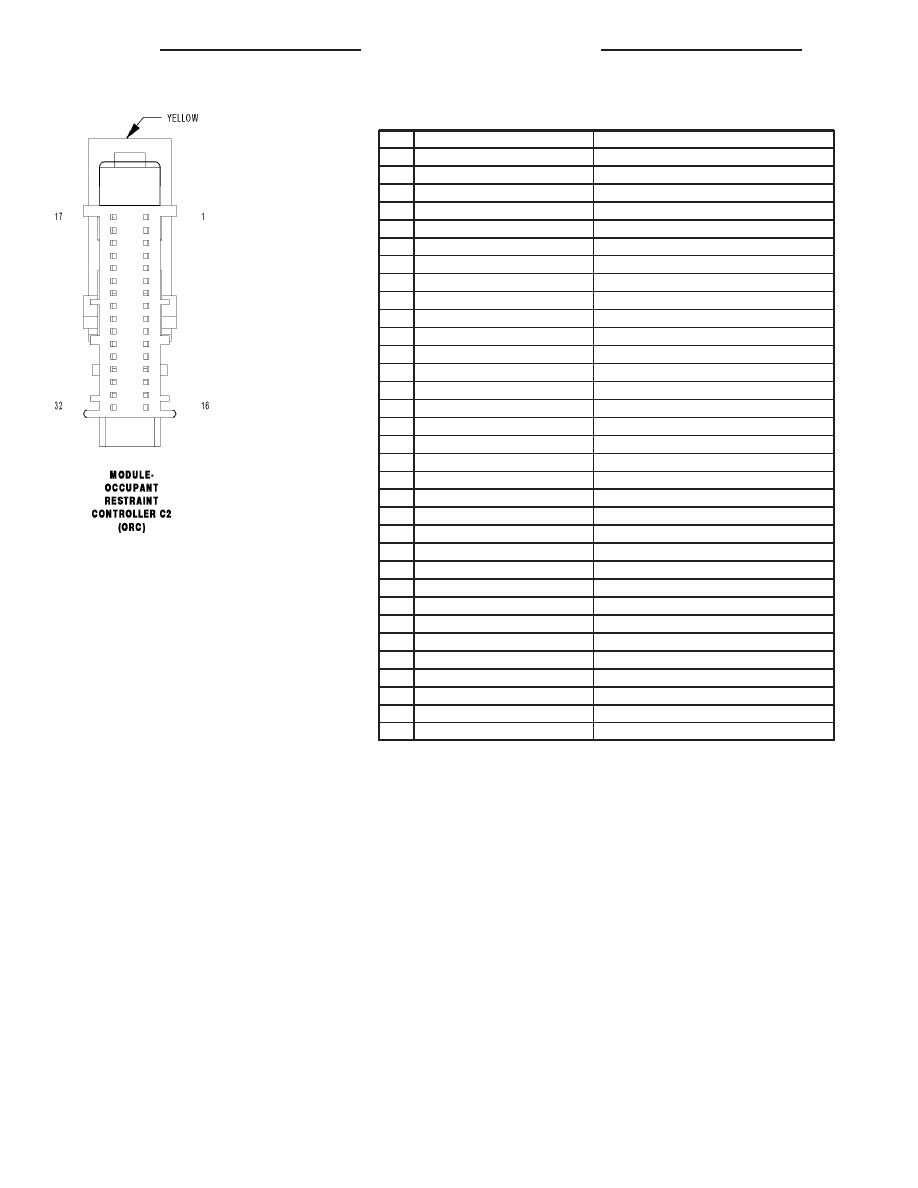

MODULE-OCCUPANT RESTRAINT CONTROLLER C2 (ORC) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

R1 18LB/WT (SIDE AIR BAG)

LEFT CURTAIN SQUIB 1 LINE 2

6

R3 18LB/OR (SIDE AIR BAG)

LEFT CURTAIN SQUIB 1 LINE 1

7

R4 18OR/LB (SIDE AIR BAG)

RIGHT CURTAIN SQUIB 1 LINE 1

8

R2 18WT/LB (SIDE AIR BAG)

RIGHT CURTAIN SQUIB 1 LINE 2

9

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

10

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

11

R56 18LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

12

R54 18LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

13

-

-

14

-

-

15

-

-

16

-

-

17

F200 20PK/LB (BASE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

F200 18PK/LB (EXCEPT BASE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

18

F100 20DG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

19

-

-

20

Z944 18BK/LG

GROUND

21

R272 20LB/VT (EXCEPT EXPORT)

PASSENGER HALL EFFECT (-)

22

-

-

23

-

-

24

R274 20LB/WT (EXCEPT EXPORT)

PASSENGER HALL EFFECT (+)

25

-

-

26

-

-

27

R14 20TN/LG (SIDE AIR BAG)

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

28

R16 20BR/LG (SIDE AIR BAG)

RIGHT SIDE IMPACT SENSOR 1 GROUND

29

R15 20LG/BR (SIDE AIR BAG)

LEFT SIDE IMPACT SENSOR 1 GROUND

30

R13 20LG/TN (SIDE AIR BAG)

LEFT SIDE IMPACT SENSOR 1 SIGNAL

31

-

-

32

-

-

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

PM
