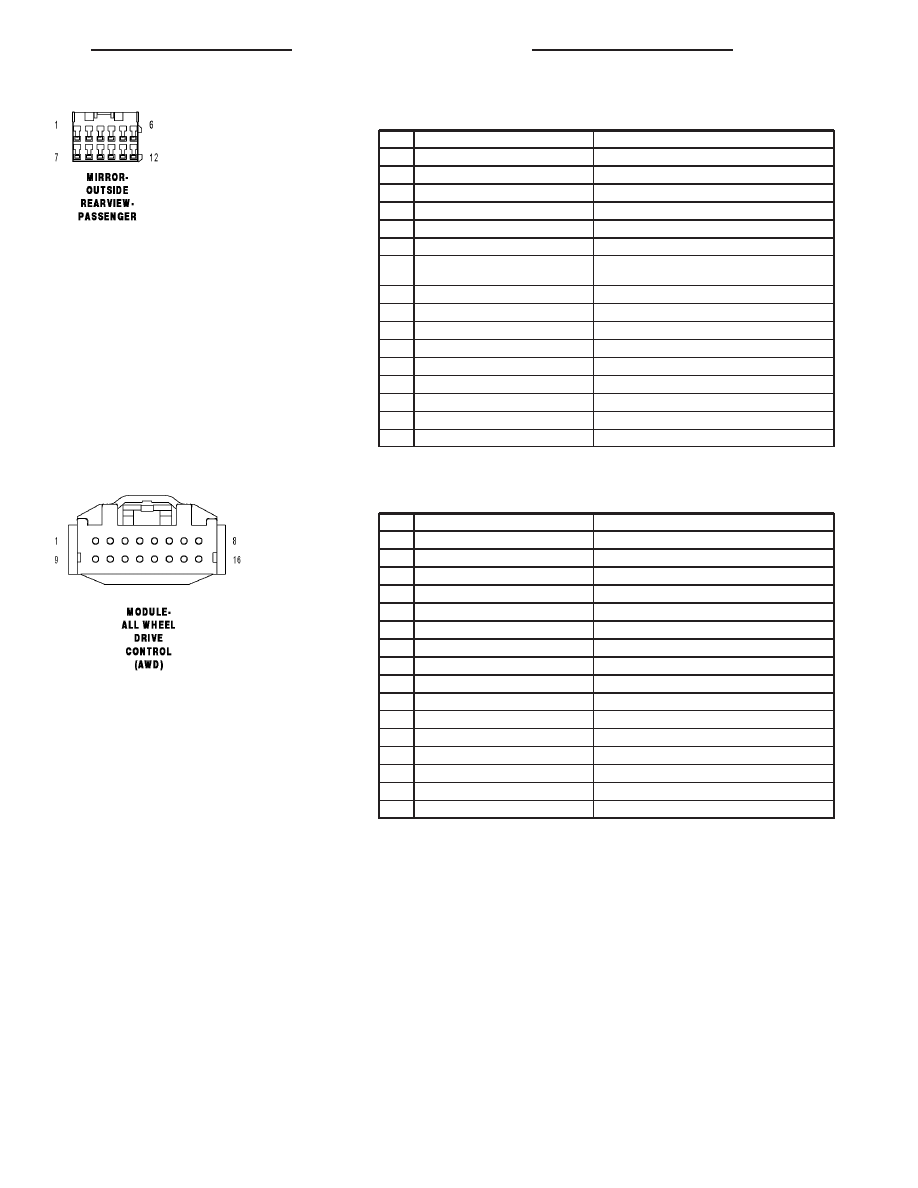

MIRROR-OUTSIDE REARVIEW-PASSENGER - 12 WAY

CAV

CIRCUIT

FUNCTION

1

P72 20TN/GY (LHD)

RIGHT MIRROR VERTICAL DRIVER

1

P71 20TN/DG (RHD)

LEFT MIRROR VERTICAL DRIVER

2

P76 20TN/LB (LHD)

MIRROR COMMON DRIVER

2

P76 20YL/PK (RHD)

MIRROR COMMON DRIVER

3

P74 20TN/OR (LHD)

RIGHT MIRROR HORIZONTAL DRIVER

3

P75 20TN/OR (RHD)

LEFT MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

5

Z928 20BK (LHD)

GROUND

5

Z960 20BK/LB (RHD)

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

P699 20LG/DG (RHD)

MIRROR-POWER FOLDING/UNFOLDING

12

P110 20LG/WT (RHD)

FOLDING MIRROR RETURN

MODULE-ALL WHEEL DRIVE CONTROL (AWD) - 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

D65 20WT/BK

CAN C BUS (+)

5

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

6

A923 20RD

FUSED B(+)

7

-

-

8

T312 20YL/VT

REAR DIFFERENTIAL SOLENOID CONTROL

9

-

-

10

-

-

11

-

-

12

D64 20WT/LB

CAN C BUS (-)

13

-

-

14

-

-

15

Z967 20BK

GROUND

16

T78 20YL/BK

SOLENOID SUPPLY VOLTAGE

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

MODULE-ANTI-LOCK BRAKES - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A921 12RD/YL (ESP)

FUSED B(+) (PUMP)

1

A921 12RD/DB (TCS)

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

-

-

11

-

-

12

D65 20WT/BK

CAN C BUS (+)

13

D64 20WT/LB

CAN C BUS (-)

14

-

-

15

-

-

16

Z909 12BK/WT

GROUND

17

-

-

18

D465 20WT/DB (ESP)

DYNAMICS SENSOR HIGH DATA LINK

19

D464 20WT/YL (ESP)

DYNAMICS SENSOR LOW DATA LINK

20

-

-

21

-

-

22

G4 18VT/LB (ESP)

DYNAMICS SENSOR SUPPLY

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

G94 18VT/DB (ESP)

DYNAMICS SENSOR GROUND

30

-

-

31

-

-

32

A922 12RD/DB (ESP)

FUSED B(+) (VALVE)

32

A922 14RD/BK (TCS)

FUSED B(+) (VALVE)

33

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z902 12BK/WT

GROUND

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

PM

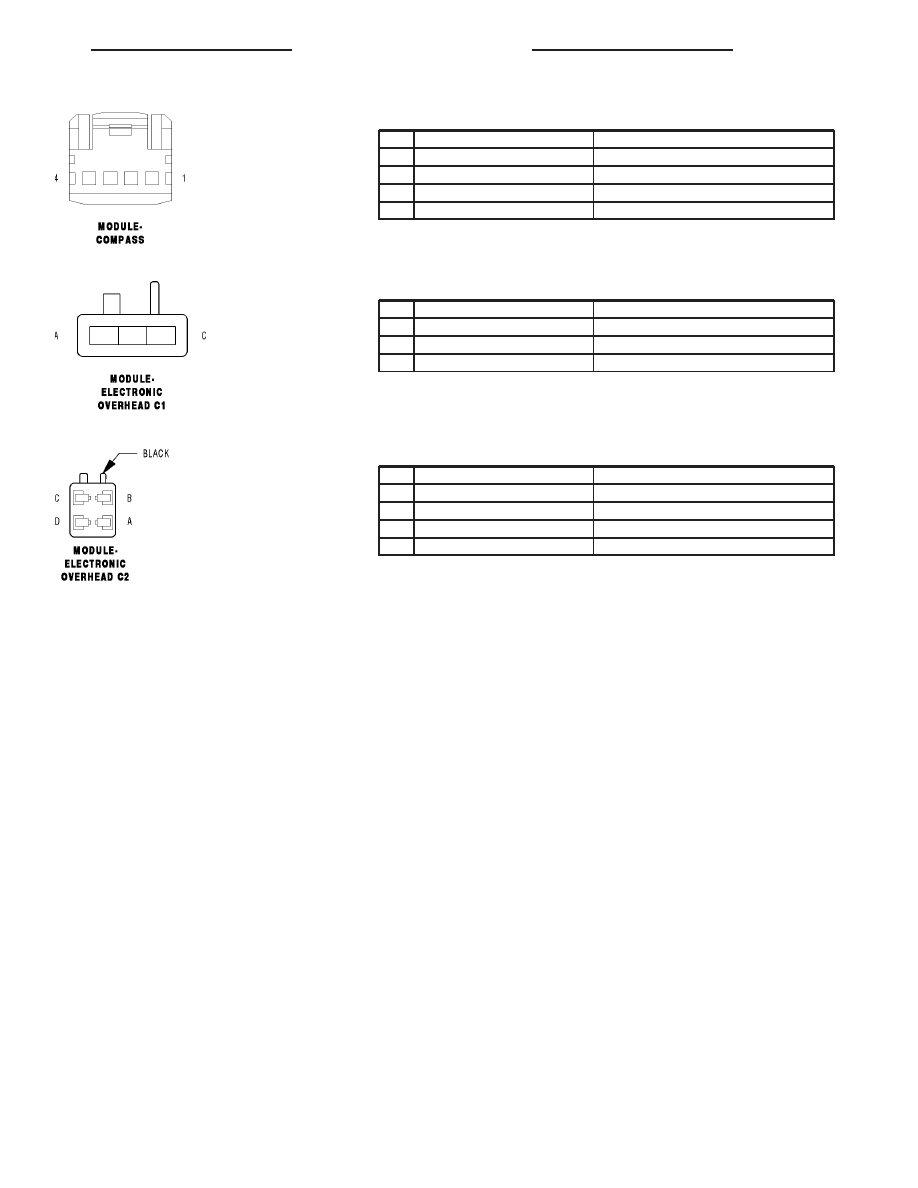

MODULE-COMPASS - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D506 20WT/DG

LIN BUS

3

Z937 20BK/YL

GROUND

4

F929 20PK/RD

FUSED IGNITION SWITCH OUTPUT (RUN)

MODULE-ELECTRONIC OVERHEAD C1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

M27 20YL/LB

READING/RAIL LAMPS DRIVER

B

Z936 20BK/LB

GROUND

C

M24 20YL/WT

COURTESY LAMPS DRIVER

MODULE-ELECTRONIC OVERHEAD C2 - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

Q4 20OR/YL

SUNROOF VENT SWITCH SENSE

B

Q6 20OR/LG

SUNROOF SWITCH SUPPLY

C

Q3 20OR/TN

SUNROOF OPEN SWITCH SENSE

D

Q5 20OR/LB

SUNROOF CLOSE SWITCH SENSE

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

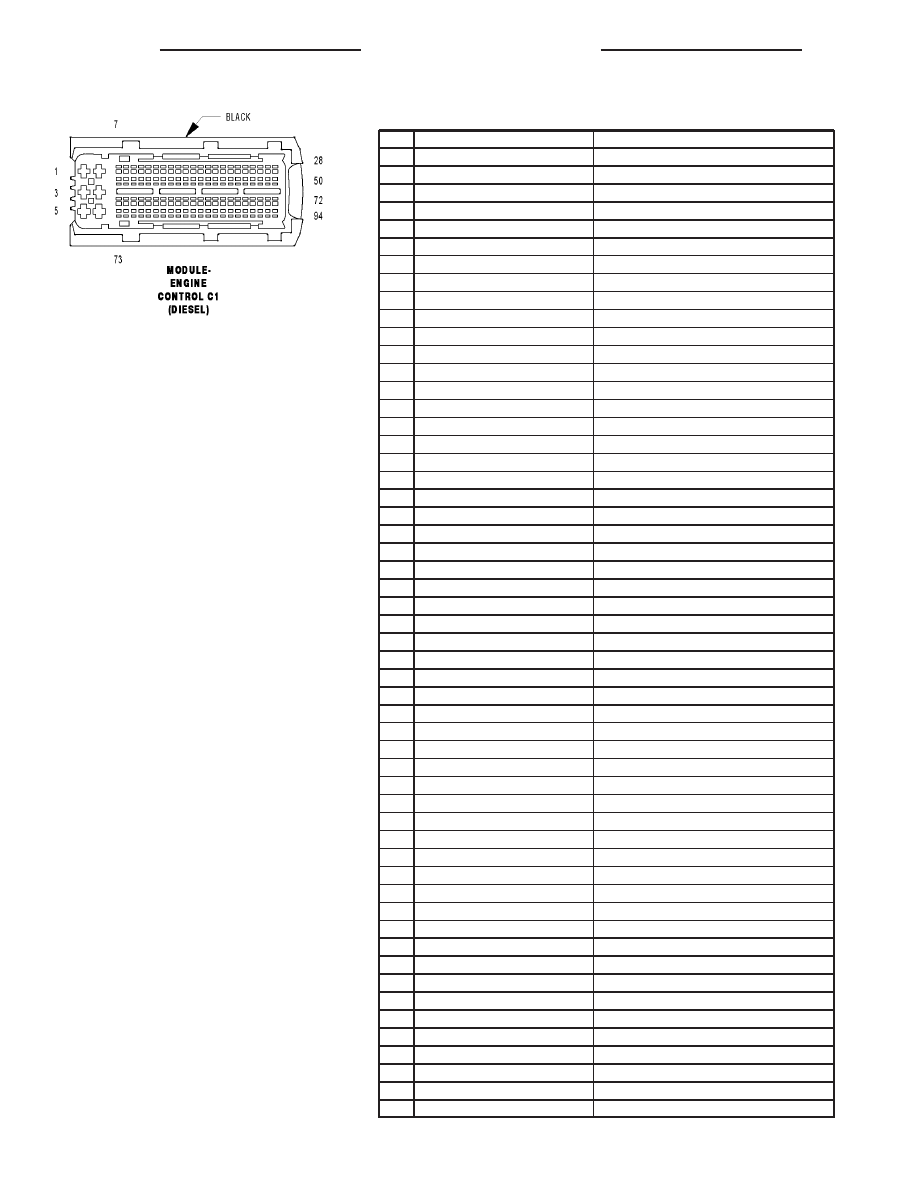

MODULE-ENGINE CONTROL C1 (DIESEL) - BLACK 94 WAY

CAV

CIRCUIT

FUNCTION

1

Z925 14BK/YL

GROUND

2

Z925 14BK/YL

GROUND

3

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

4

Z925 14BK/YL

GROUND

5

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

6

K342 14BR/DG

FUSED MAIN RELAY OUTPUT

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

K35 20DB/VT

EGR SOLENOID CONTROL

14

G6 16VT/GY

EOP SIGNAL

15

-

-

16

-

-

17

K400 20BR/VT

APP SENSOR GROUND 2

18

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

19

T26 20DG/OR

CLUTCH UPSTOP SWITCH SIGNAL

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

G329 20VT/OR

CHARGE INDICATOR SIGNAL

27

G329 20VT/OR

CHARGE INDICATOR SIGNAL

28

-

-

29

V72 20OR/VT

S/C SIGNAL 2

30

K202 20DB/BR

GLOW PLUG RELAY CONTROL

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

K48 20DB/WT

IAT SENSOR SIGNAL

39

K167 20BR/YL

APP SENSOR GROUND 1

40

F855 20PK/YL

5 VOLT SUPPLY

41

-

-

42

-

-

43

-

-

44

-

-

45

-

-

46

V937 20VT/BR

S/C SWITCH GROUND

47

-

-

48

-

-

49

K51 20BR/LG

MAIN RELAY CONTROL

50

-

-

51

-

-

52

K31 20DB/BK

FUEL PUMP CONTROL

53

-

-

54

-

-

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

PM
