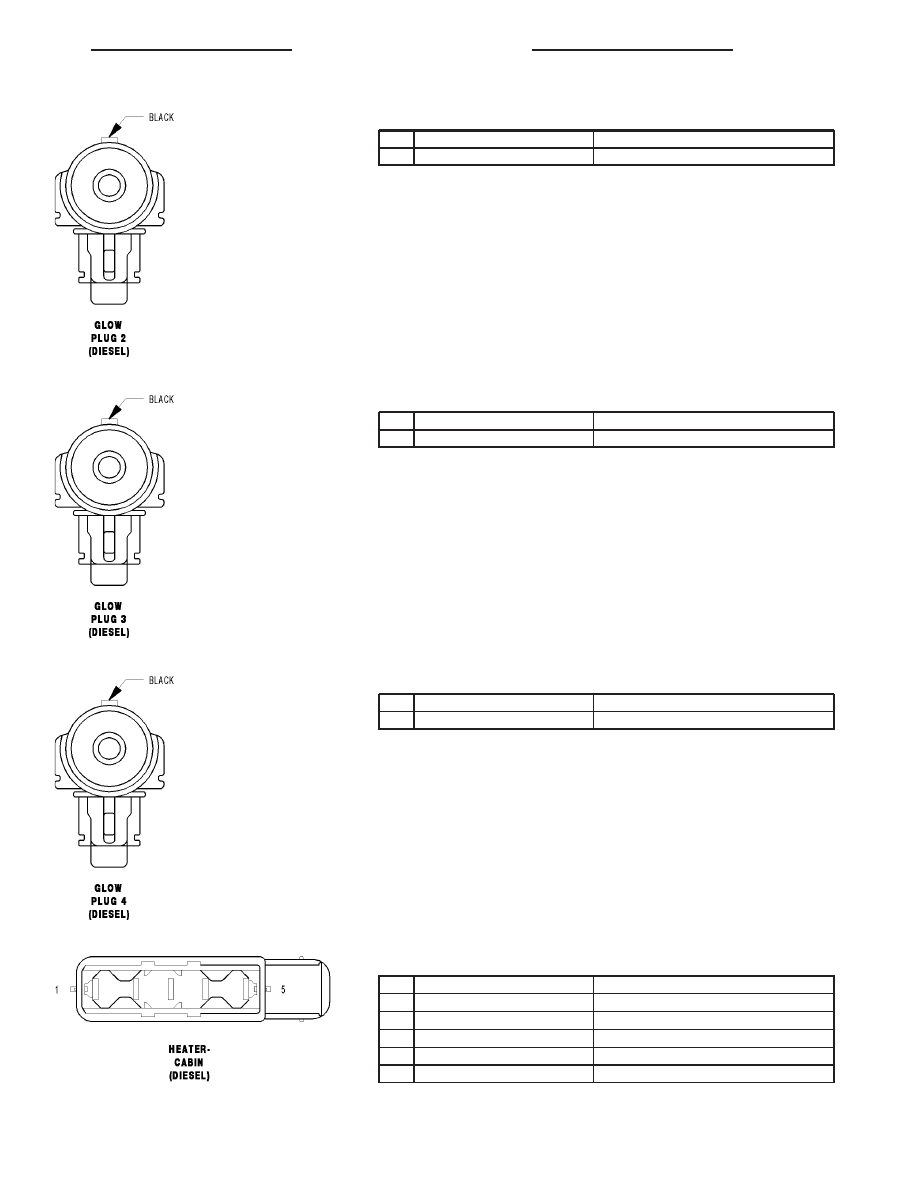

GLOW PLUG 2 (DIESEL) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

A203 16BK/DB

GLOW PLUG 2 CONTROL

GLOW PLUG 3 (DIESEL) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

A204 16BK/DG

GLOW PLUG 3 CONTROL

GLOW PLUG 4 (DIESEL) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

A208 16BK/GY

GLOW PLUG 4 CONTROL

HEATER-CABIN (DIESEL) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

A286 12RD/WT

CABIN HEATER RELAY 2 OUTPUT

2

Z966 12BK/PK

GROUND

3

A285 12RD/DB

CABIN HEATER RELAY 1 OUTPUT

4

Z966 12BK/PK

GROUND

5

A286 12RD/WT

CABIN HEATER RELAY 2 OUTPUT

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

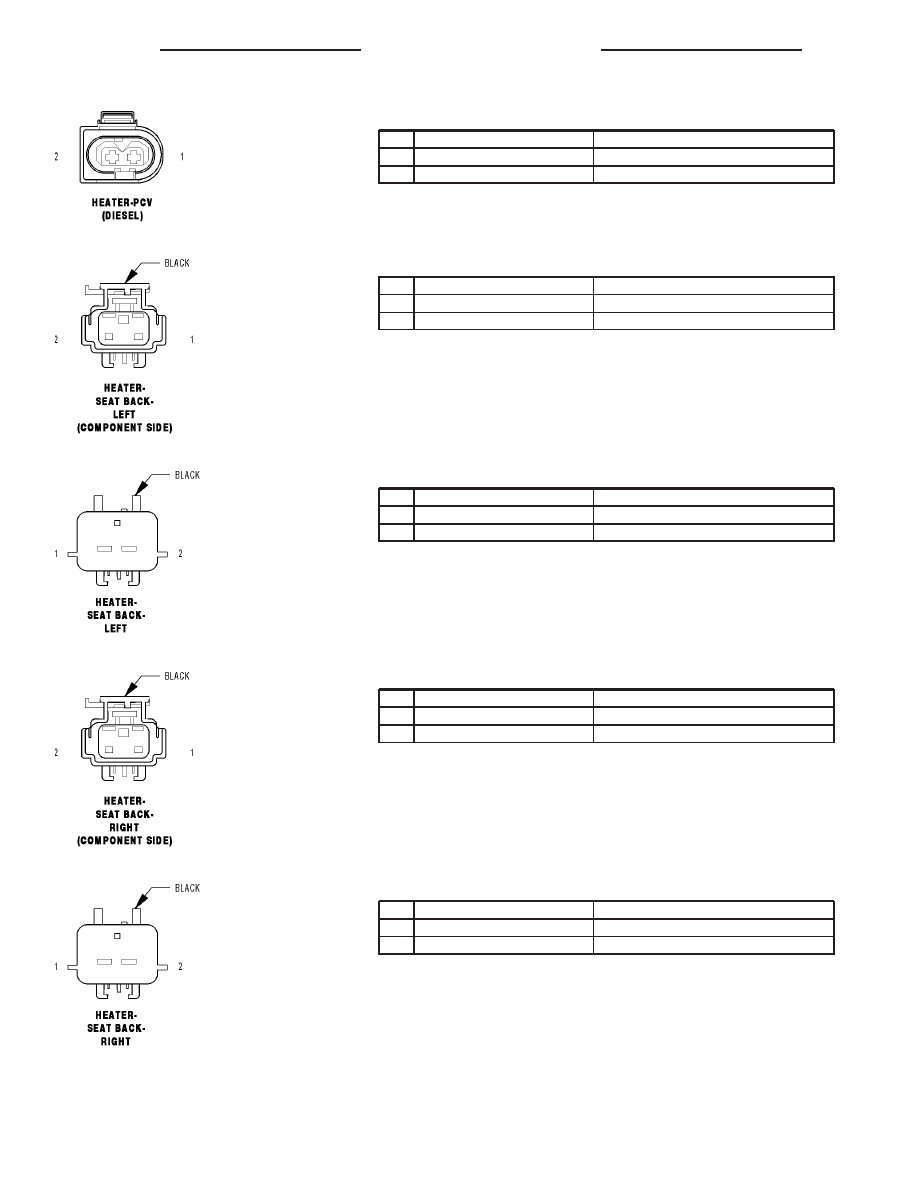

HEATER-PCV (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

N1 20DB/OR

FUEL PUMP CONTROL OUTPUT

2

Z924 18BK

GROUND

HEATER-SEAT BACK-LEFT (COMPONENT SIDE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P187 18YL

LEFT SEAT HEATER B(+) DRIVER

2

Z960 18YL

GROUND

HEATER-SEAT BACK-LEFT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P187 18BK

LEFT SEAT HEATER B(+) DRIVER

2

Z960 18BK

GROUND

HEATER-SEAT BACK-RIGHT (COMPONENT SIDE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18YL

RIGHT SEAT HEATER B(+) DRIVER

2

Z940 18YL

GROUND

HEATER-SEAT BACK-RIGHT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18BK

RIGHT SEAT HEATER B(+) DRIVER

2

Z940 18BK

GROUND

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

PM

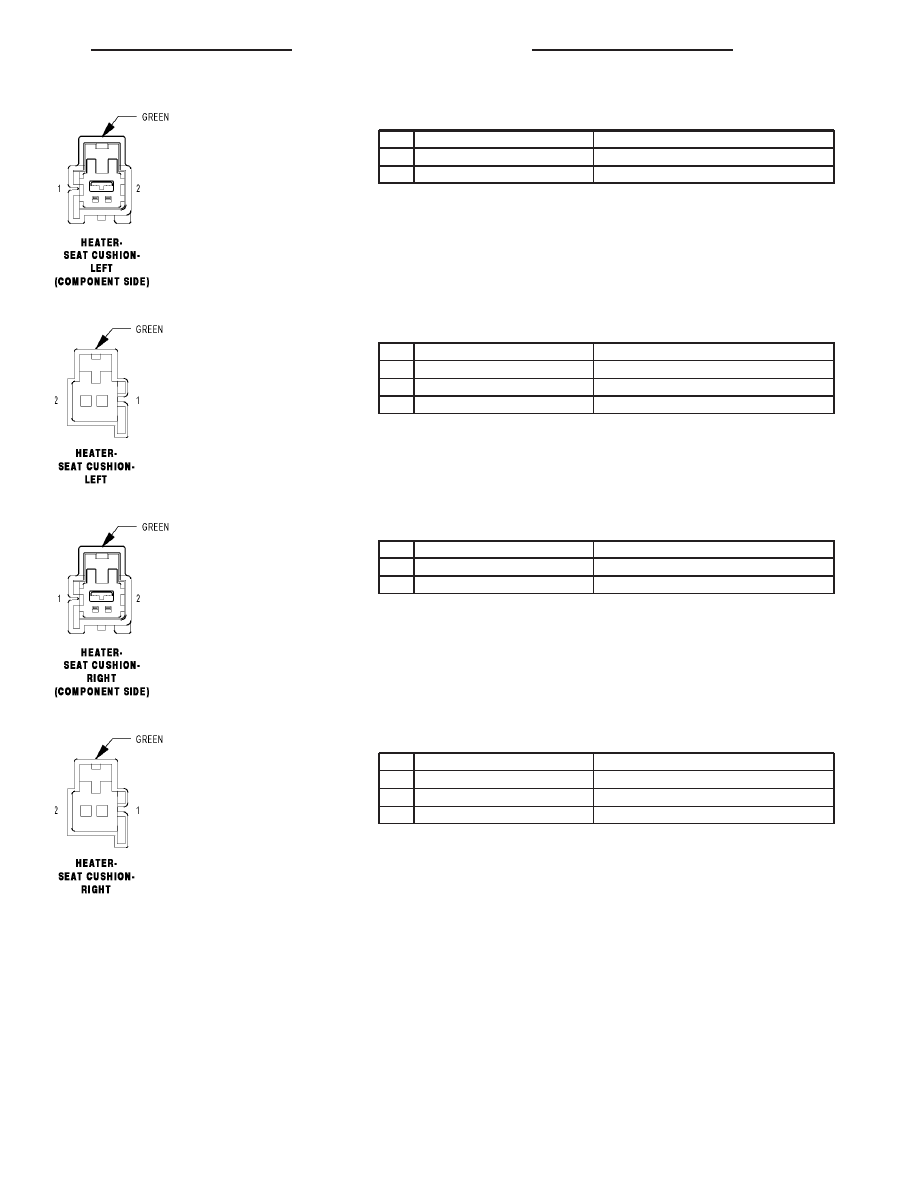

HEATER-SEAT CUSHION-LEFT (COMPONENT SIDE) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P187 18BK

LEFT SEAT HEATER B(+) DRIVER

2

Z960 18BK

GROUND

HEATER-SEAT CUSHION-LEFT - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P187 16LG/BR (LHD)

LEFT SEAT HEATER B(+) DRIVER

1

P187 18LG/VT (RHD)

LEFT SEAT HEATER B(+) DRIVER

2

Z960 18BK

GROUND

HEATER-SEAT CUSHION-RIGHT (COMPONENT SIDE) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18BK

RIGHT SEAT HEATER B(+) DRIVER

2

Z940 18BK

GROUND

HEATER-SEAT CUSHION-RIGHT - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P188 18LG/VT (LHD)

RIGHT SEAT HEATER B(+) DRIVER

1

P188 16LG/BR (RHD)

RIGHT SEAT HEATER B(+) DRIVER

2

Z940 18BK

GROUND

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

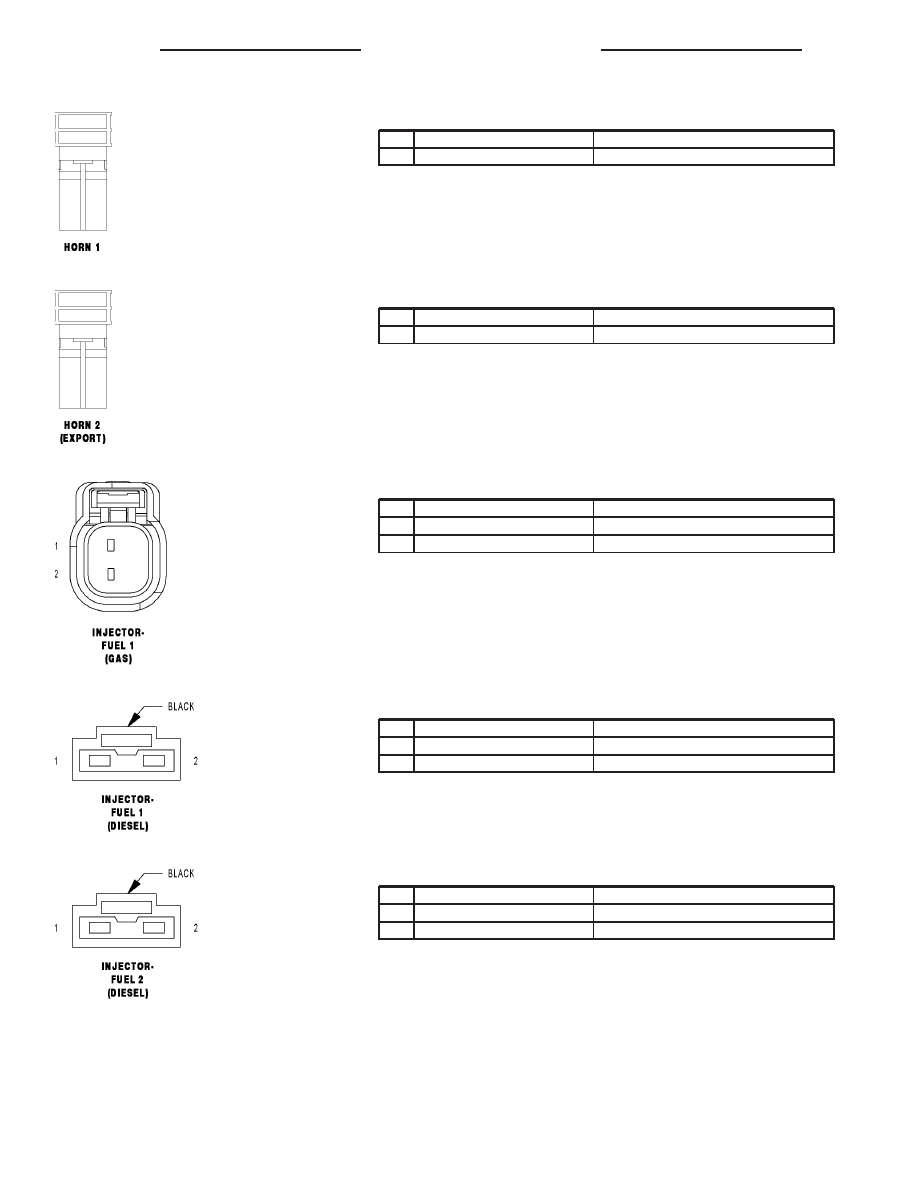

HORN 1 - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

X21 20GY/YL

HORN CONTROL OUTPUT

HORN 2 (EXPORT) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

X22 20GY/LB

HORN CONTROL OUTPUT

INJECTOR-FUEL 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 20BR/YL

INJECTOR 1 CONTROL

2

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

INJECTOR-FUEL 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K663 16BR/YL

FUEL INJECTOR HIGH-SIDE COMMON

2

K611 16BR/RD

FUEL INJECTOR 1 LOW-SIDE CONTROL

INJECTOR-FUEL 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K663 16BR/YL

FUEL INJECTOR HIGH-SIDE COMMON

2

K612 16BR/LG

FUEL INJECTOR 2 LOW-SIDE CONTROL

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

PM
