C309 - LT. GRAY (RIGHT REAR DOOR SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q412 14OR/LB

RIGHT REAR WINDOW DRIVER (UP)

2

P33 20TN/DB

DOOR LOCK DRIVER

3

P240 20LG/YL (LHD)

PASSENGER DOOR UNLOCK DRIVER

3

P240 20TN/WT (RHD)

PASSENGER DOOR UNLOCK DRIVER

4

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

5

X304 18DG/BR (BASE)

RIGHT REAR SPEAKER (+)

5

X206 18DG/LG (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (+)

6

X394 18YL/GY (BASE)

RIGHT REAR SPEAKER (-)

6

X296 18DG/GY (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (-)

7

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

8

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

9

Z928 20BK (BASE)

GROUND

9

Z928 20BK/LG (EXCEPT BASE)

GROUND

10

-

-

11

-

-

12

-

-

13

P235 20LG/TN

SECONDARY LOCK DRIVER

14

P237 20DG/TN

SECONDARY UNLOCK DRIVER

C309 - LT. GRAY (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q412 14OR/LG

RIGHT REAR WINDOW DRIVER (UP)

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

4

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

5

X52 18GY/DB (BASE AUDIO)

RIGHT REAR SPEAKER (+)

5

X206 18DG/LG (PREMIUM AUDIO)

AMPLIFIED RIGHT REAR SPEAKER (+)

6

X58 18GY/OR (BASE AUDIO)

RIGHT REAR SPEAKER (-)

6

X296 18DG/LB (PREMIUM AUDIO)

AMPLIFIED RIGHT REAR SPEAKER (-)

7

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

8

Q612 14OR/DB

RIGHT REAR WINDOW DRIVER (DOWN)

9

Z964 18BK/WT

GROUND

10

-

-

11

-

-

12

-

-

13

P235 18LG/TN (RHD)

SECONDARY LOCK DRIVER

14

P237 18DG/TN (RHD)

SECONDARY UNLOCK DRIVER

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

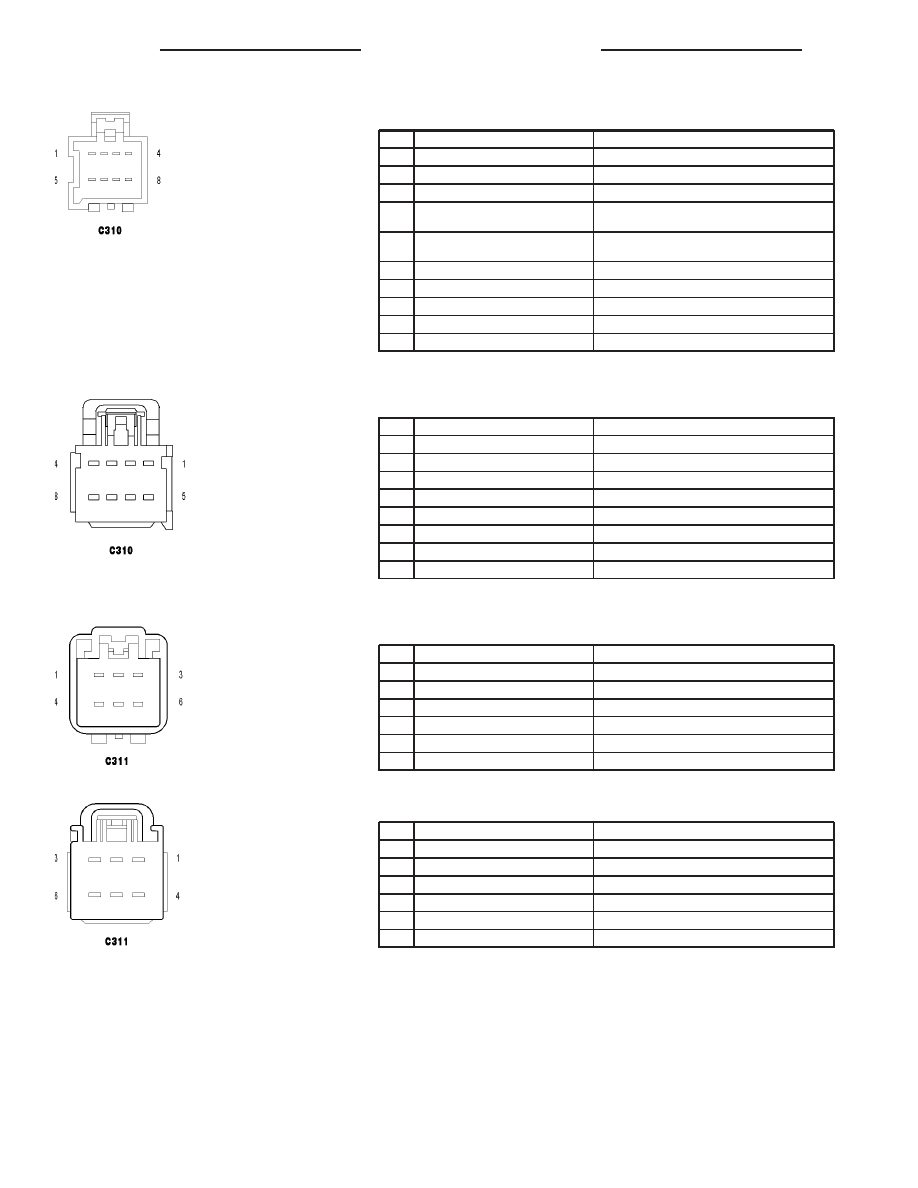

C310 - LT. GRAY (BODY SIDE) 8 WAY

CAV

CIRCUIT

FUNCTION

1

L53 18DG/GY

STOP LAMP SWITCH OUTPUT

2

W13 20BR/TN

REAR WIPER MOTOR CONTROL

3

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

4

F996 14PK/YL (DRIVER CONVENIENCE
GROUP/SIDE AIRBAGS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

F996 16PK/YL (EXCEPT DRIVER CON-
VENIENCE GROUP/SIDE AIRBAGS)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P33 20LG/TN

DOOR LOCK DRIVER

6

G78 20VT/LB

LIFTGATE AJAR SWITCH SENSE

7

-

-

8

L217 18WT/VT (DIESEL)

PARK LAMP CONTROL OUTPUT

8

L217 20WT/VT (GAS)

PARK LAMP CONTROL OUTPUT

C310 - LT. GRAY (LIFTGATE SIDE) 8 WAY

CAV

CIRCUIT

FUNCTION

1

L53 18DG/WT

STOP LAMP SWITCH OUTPUT

2

W13 18BR/LG

REAR WIPER MOTOR CONTROL

3

P240 18LG/YL

PASSENGER DOOR UNLOCK DRIVER

4

F996 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

P33 18LG/TN

DOOR LOCK DRIVER

6

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

7

-

-

8

L217 20WT/VT

PARK LAMP CONTROL OUTPUT

C311 - LT. GRAY (BODY SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

X214 18DG/DB

AMPLIFIED LIFTGATE SPEAKER 1 (+)

2

X284 18DG/TN

AMPLIFIED LIFTGATE SPEAKER 1 (-)

3

X212 18GY/PK

AMPLIFIED LIFTGATE SPEAKER 2 (+)

4

X282 18GY/WT

AMPLIFIED LIFTGATE SPEAKER 2 (-)

5

Z960 12BK/LB

GROUND

6

C515 12LB/OR

REAR WINDOW DEFOGGER CONTROL OUTPUT

C311 - LT. GRAY (LIFTGATE SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

X214 18DG/DB

AMPLIFIED LIFTGATE SPEAKER 1 (+)

2

X284 18DG/TN

AMPLIFIED LIFTGATE SPEAKER 1 (-)

3

X212 18GY/DB

AMPLIFIED LIFTGATE SPEAKER 2 (+)

4

X282 18GY/TN

AMPLIFIED LIFTGATE SPEAKER 2 (-)

5

Z960 12BK

GROUND

6

C515 12LB/OR

REAR WINDOW DEFOGGER CONTROL OUTPUT

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

PM

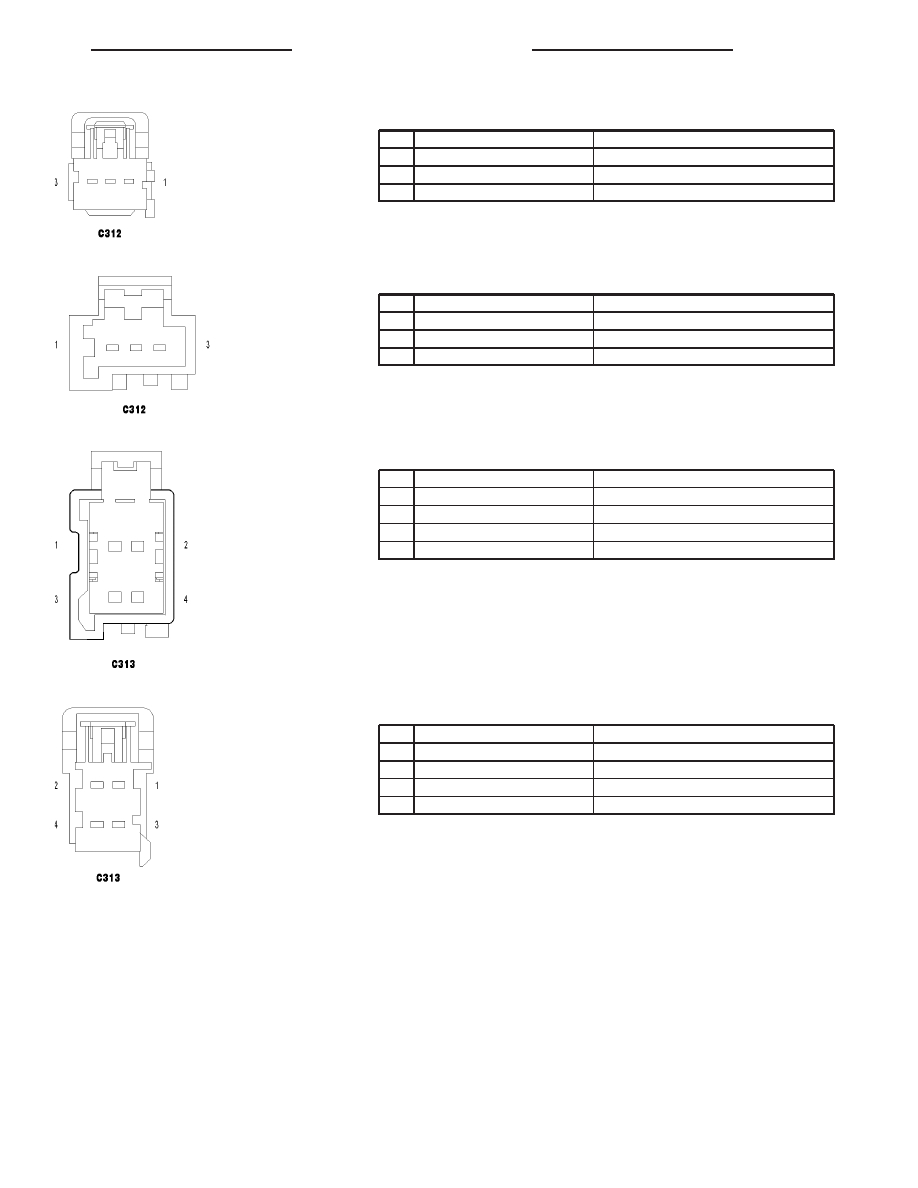

C312 - LT. GRAY (SDARS JUMPER SIDE) 3 WAY

CAV

CIRCUIT

FUNCTION

1

X16 20DG/YL

AUDIO SIGNAL RIGHT (+)

2

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

3

X917 20DG

AUDIO SIGNAL COMMON

C312 - LT. GRAY (SDARS I/P OVERLAY SIDE) 3 WAY

CAV

CIRCUIT

FUNCTION

1

X16 22DG/YL

AUDIO SIGNAL RIGHT (+)

2

X17 22DG/OR

AUDIO SIGNAL LEFT (+)

3

X917 22DG

AUDIO SIGNAL COMMON

C313 - LT. GRAY (SDARS JUMPER SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

A417 18RD

FUSED B(+) (I.O.D.)

2

Z965 18BK

GROUND

3

D54 20WT

CAN B BUS (-)

4

D55 20WT/OR

CAN B BUS (+)

C313 - LT. GRAY (BODY SIDE) 4 WAY

CAV

CIRCUIT

FUNCTION

1

A417 20RD/DG

FUSED B(+) (I.O.D.)

2

Z961 18BK/YL

GROUND

3

D54 20WT/PK

CAN B BUS (-)

4

D55 20WT/OR

CAN B BUS (+)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

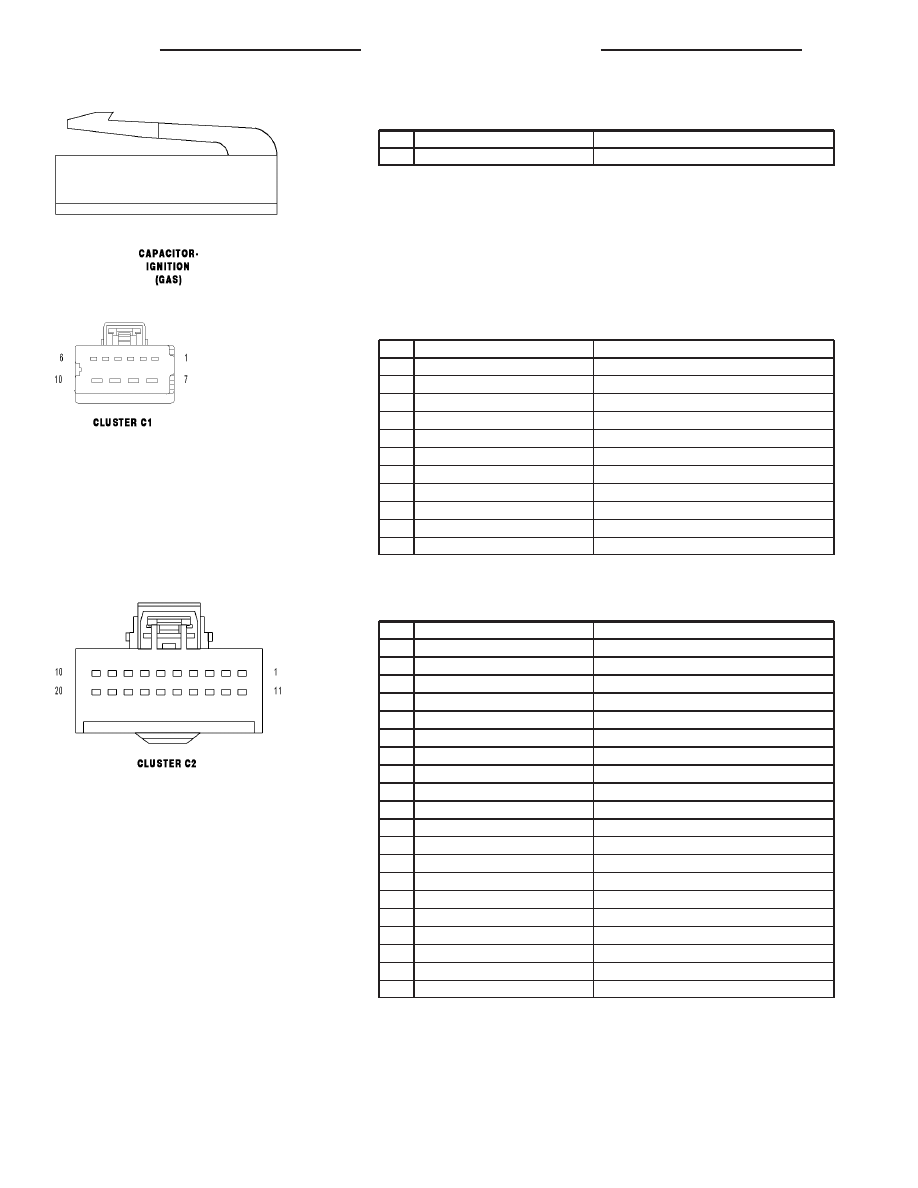

CAPACITOR-IGNITION (GAS) - NATURAL 1 WAY

CAV

CIRCUIT

FUNCTION

1

K344 16BR/GY

FUSED MAIN RELAY OUTPUT

CLUSTER C1 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

A418 20RD/BK

FUSED B(+) (I.O.D.)

2

E12 20OR/GY

PANEL LAMPS DRIVER

3

P237 18DG/TN (RHD)

SECONDARY UNLOCK DRIVER

4

-

-

5

P238 18TN/DG

DRIVER DOOR UNLOCK DRIVER

6

P235 18LG/TN (RHD)

SECONDARY LOCK DRIVER

7

P240 18TN/WT

PASSENGER DOOR UNLOCK DRIVER

8

Z936 18BK/LB

GROUND

9

P33 18TN/DB (LHD)

DOOR LOCK DRIVER

9

P33 18LG/TN (RHD)

DOOR LOCK DRIVER

10

A932 16RD/BR

DOOR LOCK POWER-FUSED B(+)

CLUSTER C2 - BROWN 20 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M27 20YL/LB

READING/RAIL LAMPS DRIVER

3

G75 20VT/BK

LEFT FRONT DOOR AJAR SWITCH SENSE

4

M24 20YL/WT

COURTESY LAMPS DRIVER

5

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

6

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

7

B25 20DG/WT

PARK BRAKE SWITCH SENSE

8

L53 20DG/GY

STOP LAMP SWITCH OUTPUT

9

A412 20RD/DB

FUSED B(+) (I.O.D.)

10

Z937 20BK/YL

GROUND

11

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

12

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

13

G78 20VT/LB

LIFTGATE AJAR SWITCH SENSE

14

G38 20GY

UGDO ENABLE CONTROL CIRCUIT

15

N5 20DB/BK

FUEL LEVEL SIGNAL 2

16

N4 20DB/WT

FUEL LEVEL SIGNAL 1

17

-

-

18

P697 20LG/DG

DOOR LOCK SWITCH MUX

19

-

-

20

-

-

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

PM
