WIPER ARM

REMOVAL

FRONT

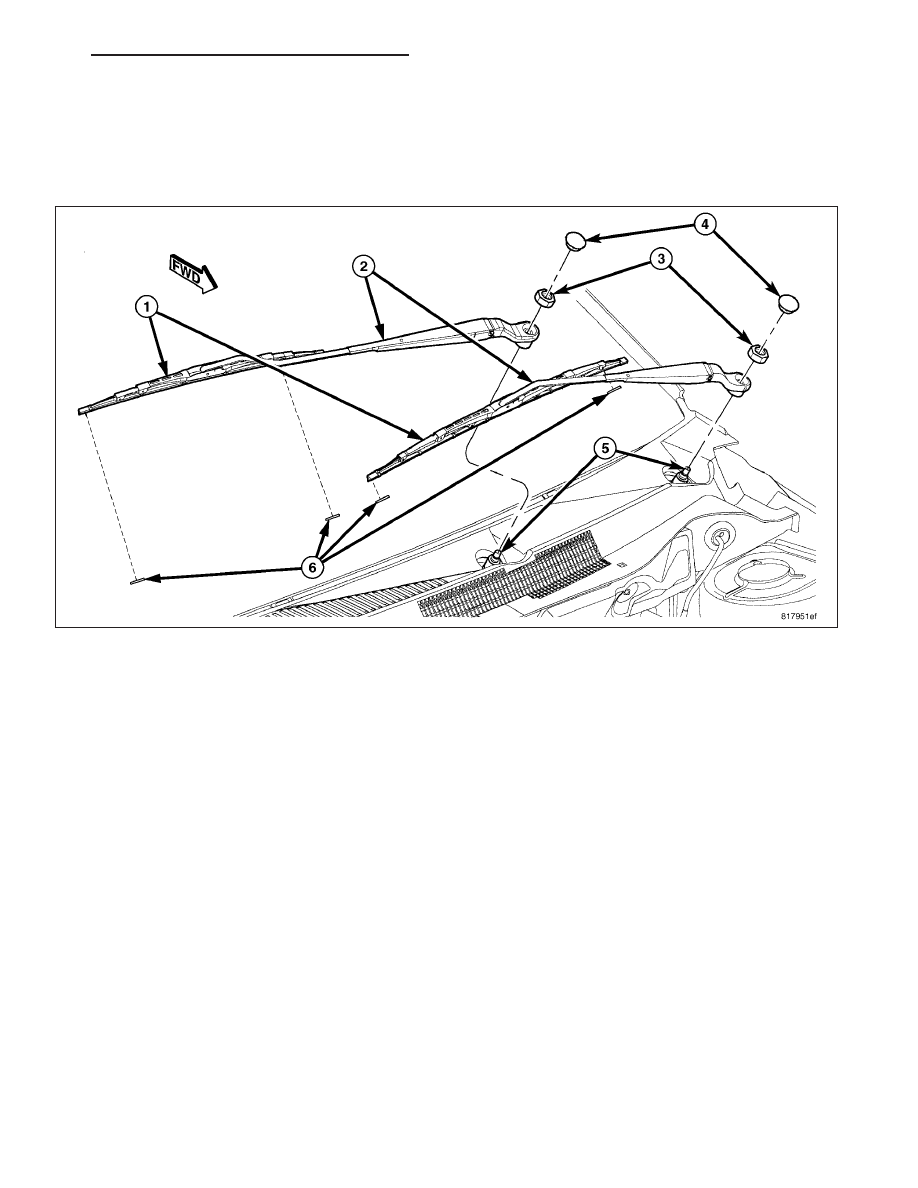

1. Lift the front wiper arm (2) to its over-center position to hold the wiper blade (1) off of the glass and relieve the

spring tension on the wiper arm to pivot shaft connection.

2. Carefully pry the plastic nut cap (4) off of the pivot end of the wiper arm.

3. Remove the nut (3) that secures the wiper arm to the wiper pivot shaft (5).

CAUTION: The use of a battery terminal puller when removing the front wiper arm is NOT recommended as
this may damage the front wiper arm.

4. Use a slight rocking action to disengage the front wiper arm pivot end from the pivot shaft and remove the wiper

arm.

PM

WIPERS/WASHERS - SERVICE INFORMATION

8R - 51

REAR

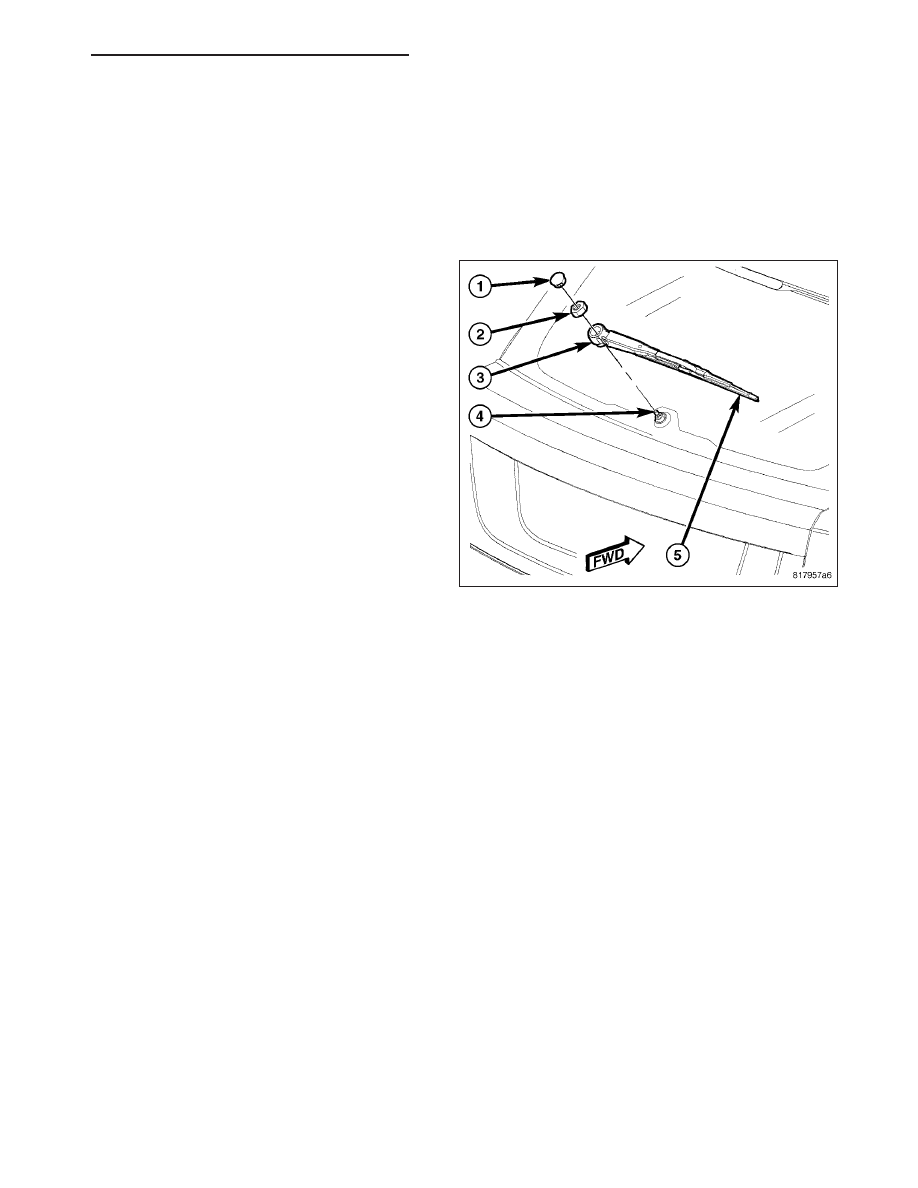

1. Lift the rear wiper arm (3) to hold the wiper blade

(5) off of the glass and relieve the spring tension
on the wiper arm to output shaft connection.

2. Carefully pry the plastic nut cap (1) off of the pivot

end of the wiper arm.

3. Remove the nut (2) that secures the wiper arm to

the rear wiper motor output shaft (4).

CAUTION: The use of a battery terminal puller
when removing the rear wiper arm is NOT recom-
mended as this may damage the front wiper arm.

4. Use a slight rocking action to disengage the rear

wiper arm pivot end from the output shaft and
remove the wiper arm.

INSTALLATION

FRONT

NOTE: Be certain that the wiper motor is in the park position before attempting to install the front wiper
arms. Turn the ignition switch to the ON position and move the right (wiper) multi-function switch control
knob to its OFF position. If the wiper pivots move, wait until they stop moving, then turn the ignition switch
back to the OFF position. The front wiper motor is now in its park position.

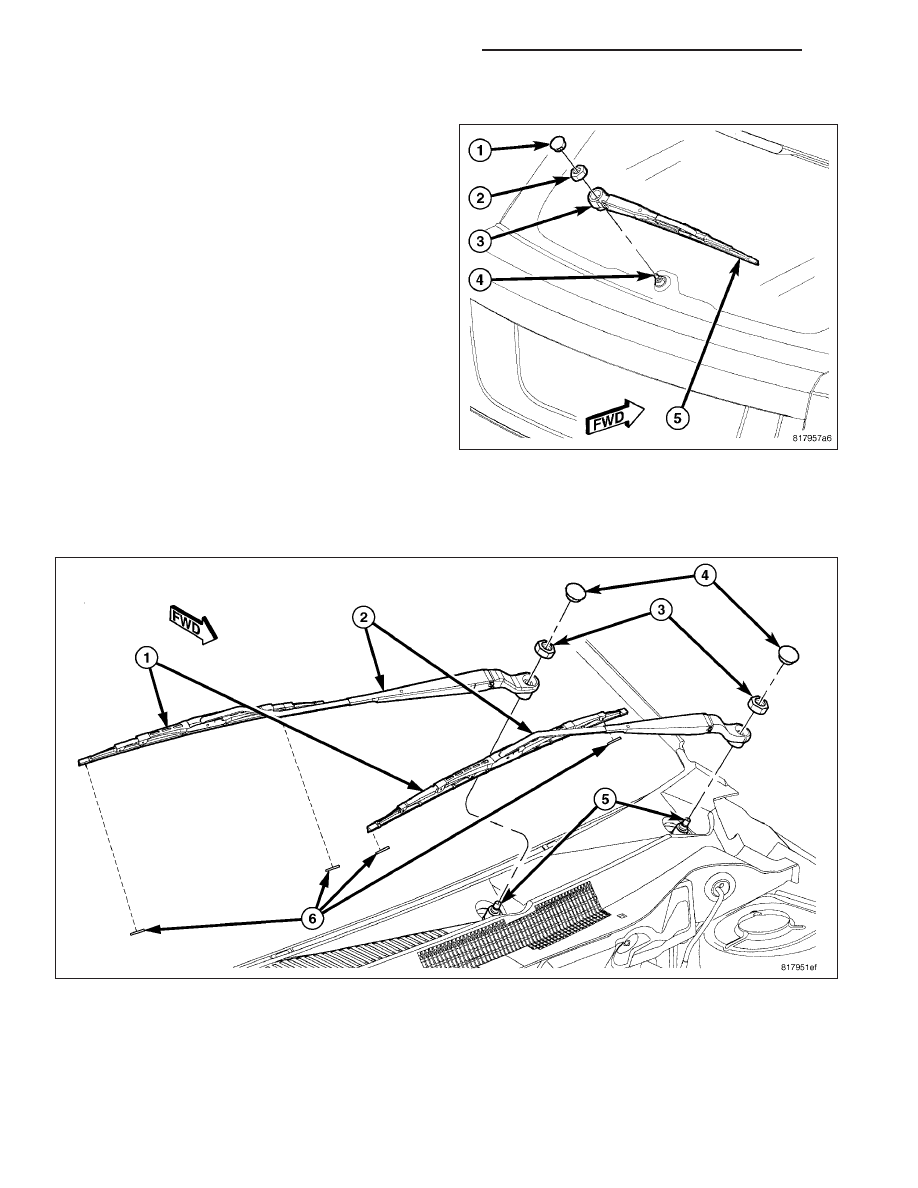

1. The front wiper arms (2) must be indexed to the pivot shafts (5) with the front wiper motor in the park position

to be properly installed. Position the wiper arm pivot end onto the wiper pivot shaft so that the wiper blade (1) is
aligned with the wiper alignment lines (6), which are horizontal marks concealed in the upper margin of the lower
windshield blackout area.

8R - 52

WIPERS/WASHERS - SERVICE INFORMATION

PM

2. Once the wiper blade is aligned, lift the wiper arm away from the windshield slightly to relieve the spring tension

on the pivot end and push the pivot end of the wiper arm down firmly and evenly over the pivot shaft.

3. Install and tighten the nut (3) that secures the wiper arm to the pivot shaft. Tighten the nut to 26 N·m (19 ft. lbs.).

4. Wet the windshield glass, then operate the front wipers. Turn the wiper switch to the OFF position, then check for

the correct wiper arm position and readjust as required.

5. Reinstall the plastic nut cap (4) onto the wiper arm pivot nut.

REAR

NOTE: Be certain that the rear wiper motor is in
the park position before attempting to install the
rear wiper arm. Turn the ignition switch to the ON
position and move the rear wiper switch to its OFF
position. If the wiper motor output shaft moves,
wait until it stops moving, then turn the ignition
switch back to the OFF position. The wiper motor
is now in its park position.

1. The rear wiper arm (3) must be indexed to the

motor output shaft (4) with the rear wiper motor in
the park position to be properly installed. Position
the wiper arm pivot end onto the output shaft so
that the wiper blade (5) is aligned with the lowest
horizontal line of the rear window defogger grid.

2. With the rear wiper arm properly indexed, push the

tapered mounting hole on the pivot end of the
wiper arm down over the output shaft.

3. Install and tighten the nut (2) that secures the rear

wiper arm to the rear wiper motor output shaft. Tighten the nut to 9 N·m (7 ft. lbs.).

4. Wet the liftgate glass and operate the rear wiper. Turn the rear wiper switch to the OFF position, then check for

correct wiper arm position and readjust as required.

5. Reinstall the plastic nut cap over the nut on the pivot end of the rear wiper arm.

PM

WIPERS/WASHERS - SERVICE INFORMATION

8R - 53

WIPER BLADE

REMOVAL

CAUTION: Do not allow the wiper arm to spring
back against the glass without the wiper blade in
place or the glass may be damaged.

NOTE: The notched end of the wiper element
flexor should always be oriented towards the end
of the wiper blade that is nearest to the wiper
pivot.

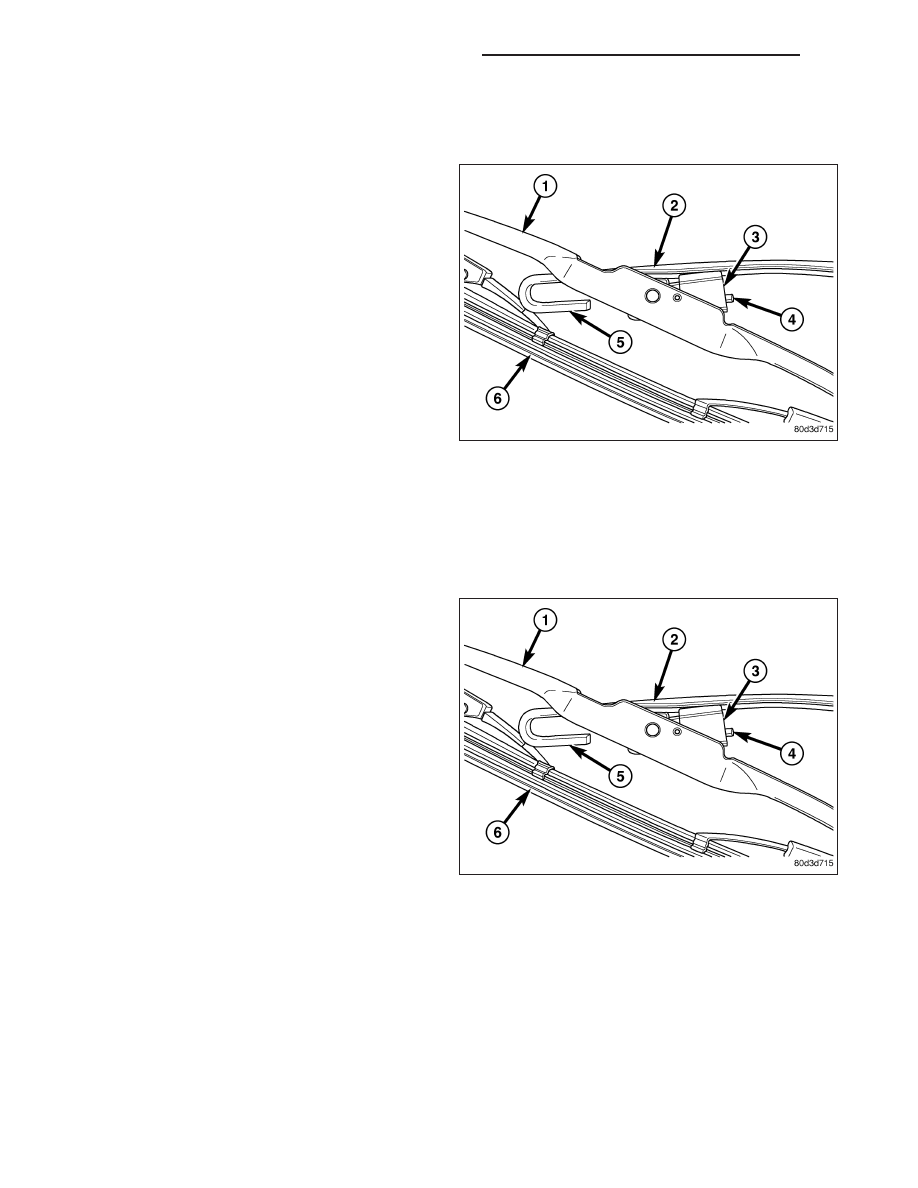

1. Lift the wiper arm (2) to raise the wiper blade and

element (6) off of the glass, until the wiper arm
hinge is in its over-center position.

2. To remove the blade from the arm, depress the

latch release tab (4) on the pivot block (3) under
the tip of the arm and slide the blade away from
the tip towards the pivot end of the arm far enough
to disengage the pivot block from the hook formation (5) on the end of the arm.

3. Extract the hook formation on the tip of the wiper arm through the opening in the wiper blade superstructure (1)

just ahead of the pivot block.

4. Gently lower the tip of the wiper arm onto the glass.

INSTALLATION

CAUTION: Do not allow the wiper arm to spring
back against the glass without the wiper blade in
place or the glass may be damaged.

NOTE: The notched end of the wiper element
flexor should always be oriented towards the end
of the wiper blade that is nearest to the wiper
pivot.

1. Lift the wiper arm (2) off of the windshield glass,

until the wiper arm hinge is in its over-center posi-
tion.

2. Position the wiper blade near the hook formation

(5) on the tip of the arm with the notched end of
the wiper element flexor oriented towards the end
of the wiper arm that is nearest to the wiper pivot.

3. Insert the hook formation on the tip of the arm through the opening in the blade superstructure (1) ahead of the

pivot block (3) far enough to engage the pivot block into the hook.

4. Slide the pivot block up into the hook formation on the tip of the wiper arm until the latch release tab (4) snaps

into its locked position. Latch engagement will be accompanied by an audible click.

5. Gently lower the wiper blade and element (6) onto the glass.
