WIPER MODULE

DESCRIPTION

The front wiper module is secured to stamped brackets within the cowl plenum panel beneath the cowl plenum
cover/grille panel. The ends of the wiper pivot shafts protrude through dedicated openings in the cowl plenum cover/
grille panel to drive the wiper arms and blades and are the only visible components of the front wiper module.

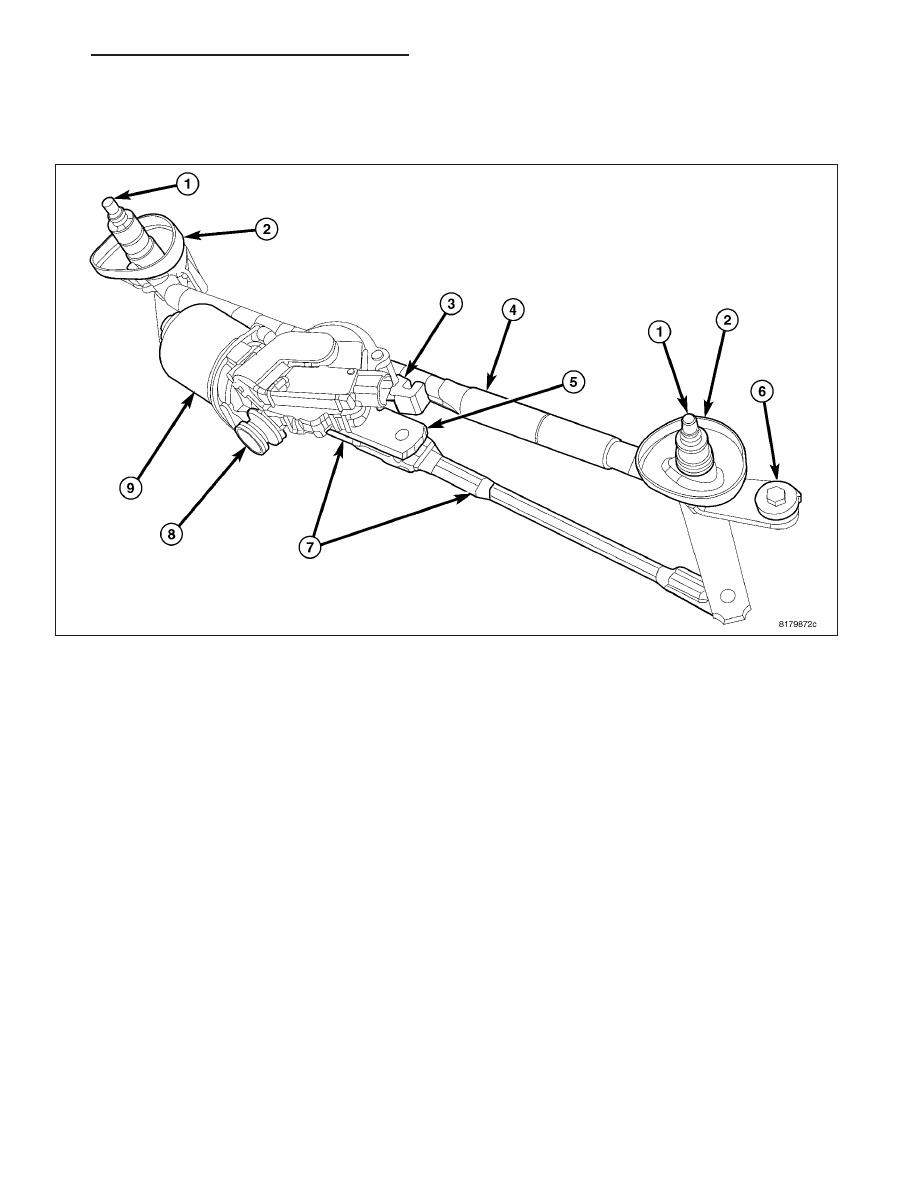

The front wiper module consists of the following major components:

•

Bracket - The front wiper module bracket (4) consists of a long tubular steel main member that has a stamped
pivot bracket formation near each end where the two wiper pivots are secured. The front wiper module bracket
is secured within the cowl plenum by two screws through two rubber insulators (6).

•

Crank Arm - The front wiper motor crank arm (5) is a stamped steel unit with a slotted hole on the driven end
that is secured to the wiper motor output shaft with a nut, and a ball stud secured to the drive end.

•

Linkage - Two stamped steel drive links (7) connect the wiper motor crank arm to the two wiper pivot lever
arms. The passenger side link has a plastic socket-type bushing on each end, while the driver side link has a
socket-type bushing on the pivot end and a sleeve-type bushing on the crank arm end. The bushing on the
pivot end of each link is snap-fit over a ball stud on the pivot lever arm. The sleeve-type bushing on the driver
side link is snap fit over the inner ball formation of a double ball stud on the crank arm, then the socket-type
bushing of the passenger side drive link is snapped over the outer ball formation.

•

Motor - The front wiper motor (9) is secured by a bracket (3) integral to the motor transmission housing with
two screws and nuts near the center of the wiper module bracket. A knob-like rubber insulator (8) on a stud
integral to the motor transmission housing is engaged in a slot in a stamped bracket on the forward wall of the
cowl plenum. The two-speed permanent magnet wiper motor features an integral transmission, an internal park
switch, and an internal automatic resetting circuit breaker.

•

Pivots - The two front wiper pivots (1) are secured to the ends of the wiper module bracket. The lever arms
that extend from the bottom of the pivot shafts. A molded plastic shield (2) is fit over the top of each pivot
housing. The upper end of each pivot shaft where the wiper arms will be fastened each is tapered and ser-
rated with a threaded stud formation at the tip.

PM

WIPERS/WASHERS - SERVICE INFORMATION

8R - 55

The front wiper motor and crank arm unit is available for separate service replacement. Any other component of the
front wiper module cannot be adjusted or repaired. If any component of the module other than the motor is inef-
fective or damaged, the entire front wiper module unit must be replaced.

OPERATION

The front wiper module operation is controlled by the battery current inputs received by the wiper motor through the
Totally Integrated Power Module (TIPM). The wiper motor speed is controlled by current flow to either the low speed
or the high speed set of brushes. The park switch is a single pole, single throw, momentary switch within the wiper
motor that is mechanically actuated by the wiper motor transmission components. The park switch alternately closes
the wiper park switch sense circuit to ground or to battery current, depending upon the position of the wipers on the
glass. This feature allows the motor to complete its current wipe cycle after the wiper system has been turned OFF,
and to park the wiper blades in the lowest portion of the wipe pattern. The automatic resetting circuit breaker pro-
tects the motor from overloads.

The wiper motor crank arm, the two wiper linkage members and the two wiper pivots mechanically convert the
rotary output of the wiper motor to the back and forth wiping motion of the wiper arms and blades on the glass.

The hard wired inputs and outputs of the front wiper motor may be diagnosed using conventional diagnostic tools
and procedures. Refer to the appropriate wiring information. However, conventional diagnostic methods will not
prove conclusive in the diagnosis of the front wiper motor or the electronic controls or communication between other
modules and devices that provide some features of the front wiper and washer system. The most reliable, efficient,
and accurate means to diagnose the front wiper motor or the electronic controls and communication related to front
wiper motor operation requires the use of a diagnostic scan tool. Refer to the appropriate diagnostic information.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove both front wiper arms from the wiper piv-

ots. (Refer to 8 - ELECTRICAL/WIPERS/WASH-
ERS/WIPER ARM - REMOVAL - FRONT).

3. Remove the cowl plenum cover/grille panel from

over the front wiper module. (Refer to 23 - BODY/
EXTERIOR/COWL GRILLE - REMOVAL).

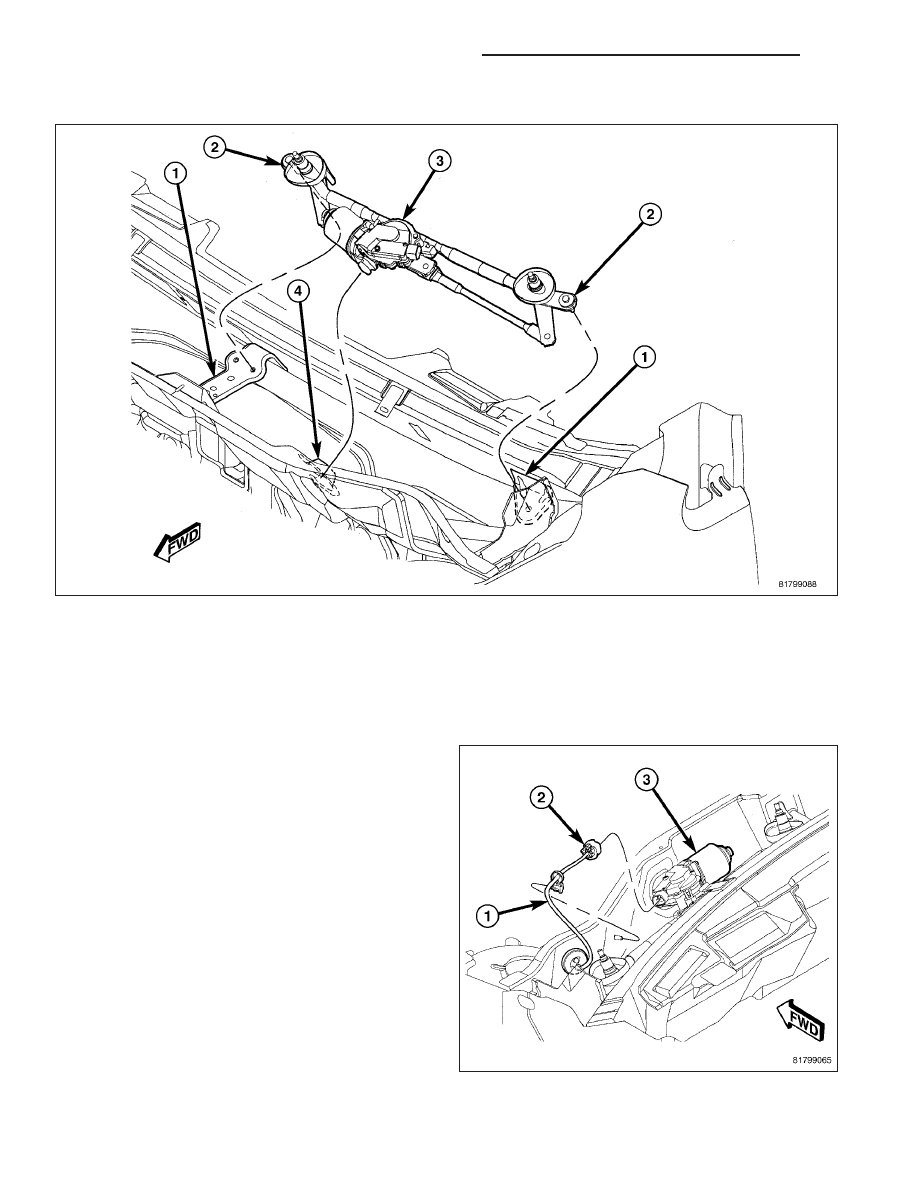

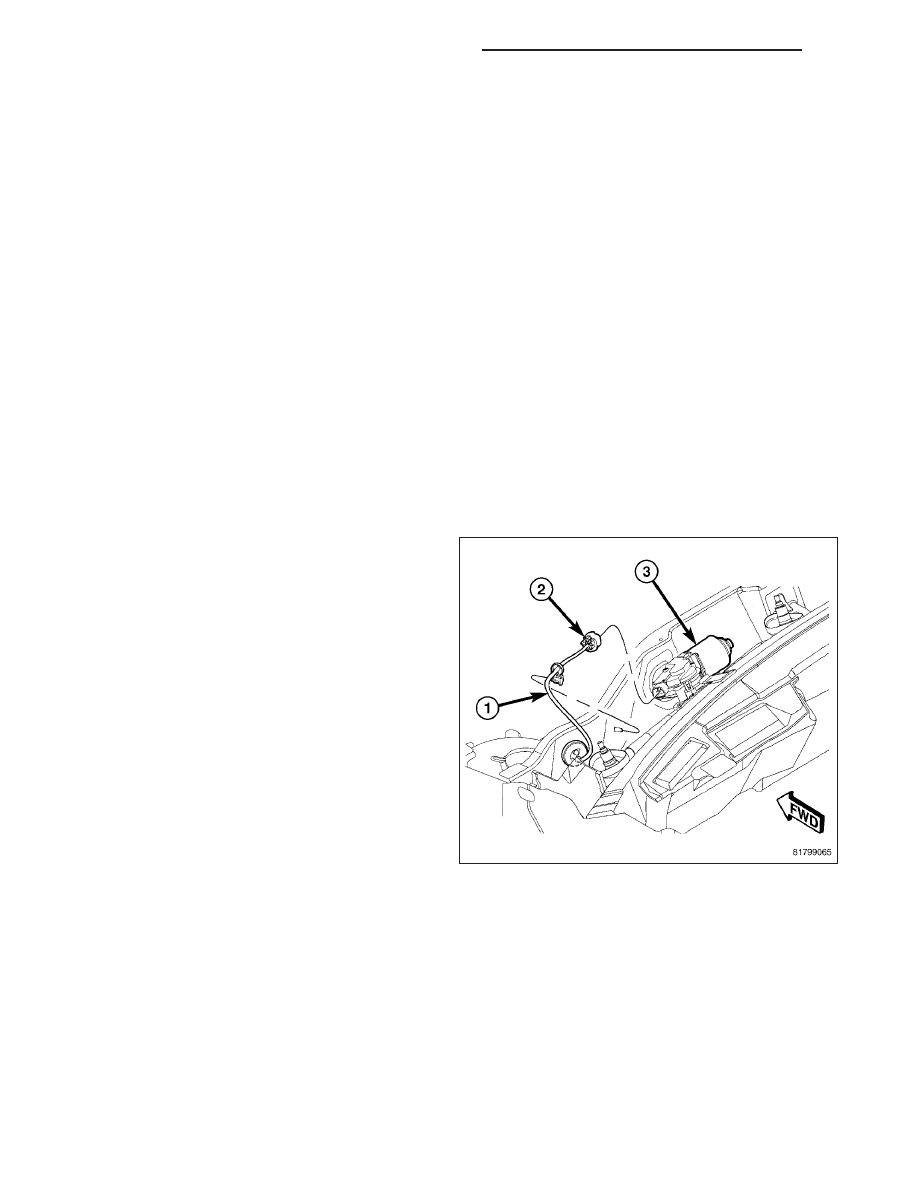

4. Disengage the routing clip (2) from the stud in the

cowl plenum and disconnect the wire harness (1)
connector from the connector receptacle for the
front wiper motor (3).

8R - 56

WIPERS/WASHERS - SERVICE INFORMATION

PM

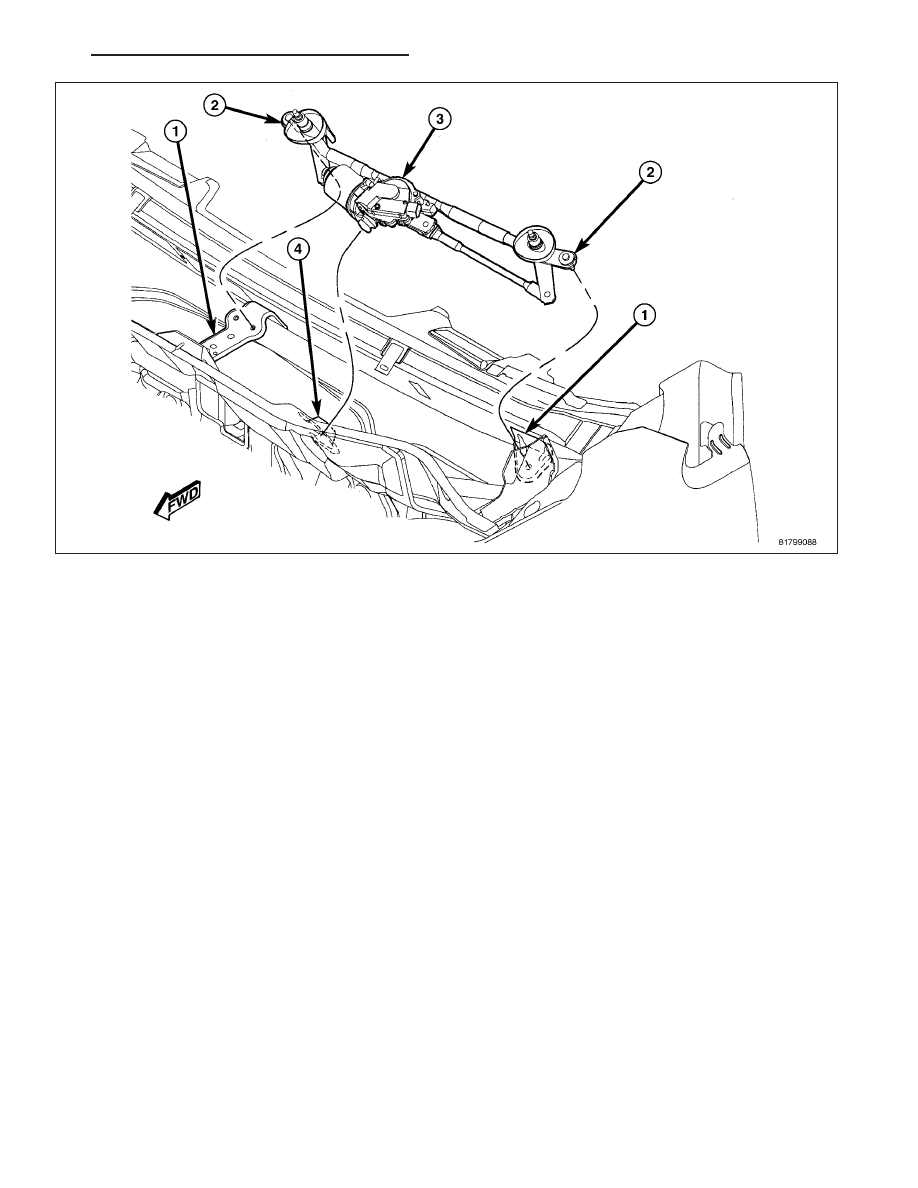

5. Remove the two screws (2) that secure the ends of the front wiper module bracket (3) to the stamped brackets

(1) within the cowl plenum.

6. Pull the front wiper module inboard far enough to disengage the knob-like rubber isolator from the slotted bracket

(4) on the forward wall of the cowl plenum.

7. Remove the front wiper module from the cowl plenum as a unit.

PM

WIPERS/WASHERS - SERVICE INFORMATION

8R - 57

INSTALLATION

1. Position the front wiper module (3) into the cowl plenum as a unit.

2. Position the knob-like rubber isolator to the slotted bracket (4) on the forward wall of the cowl plenum and pull

the module outboard far enough to seat the isolator in the bracket.

3. Loosely install the two screws (2) that secure the ends of the front wiper module bracket to the stamped brackets

(1) within the cowl plenum.

4. Tighten the two screws, driver side followed by passenger side.

5. Reconnect the wire harness (1) connector to the

connector receptacle for the front wiper motor (3)
and engage the routing clip onto the stud in the
cowl plenum.

6. Reinstall the cowl plenum cover/grille panel over

the front wiper module. (Refer to 23 - BODY/EXTE-
RIOR/COWL GRILLE - INSTALLATION).

NOTE: Be certain to turn the ignition switch to the
ON position, then turn the front wiper switch ON
and OFF again to cycle the wiper motor and link-
age to their natural park position before reinstall-
ing the front wiper arms onto the wiper pivots.

7. Reinstall both front wiper arms onto the wiper piv-

ots. (Refer to 8 - ELECTRICAL/WIPERS/WASH-
ERS/WIPER ARM - INSTALLATION - FRONT).

8. Reconnect the battery negative cable.
