B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

8R - 3

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

The TIPM detects a short to ground condition.

Possible Causes

FRONT WIPER MOTOR

(W7) FRONT WIPER PARK SWITCH SENSE CIRCUIT SHORT TO GROUND

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Wipers on.

With the Scan Tool, read the Wiper DTC’s.

Does the Scan Tool read: B2304-WIPER PARK SWITCH INPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST — VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

WIPER MOTOR

With the scan tool, erase DTCs.

Turn the ignition off.

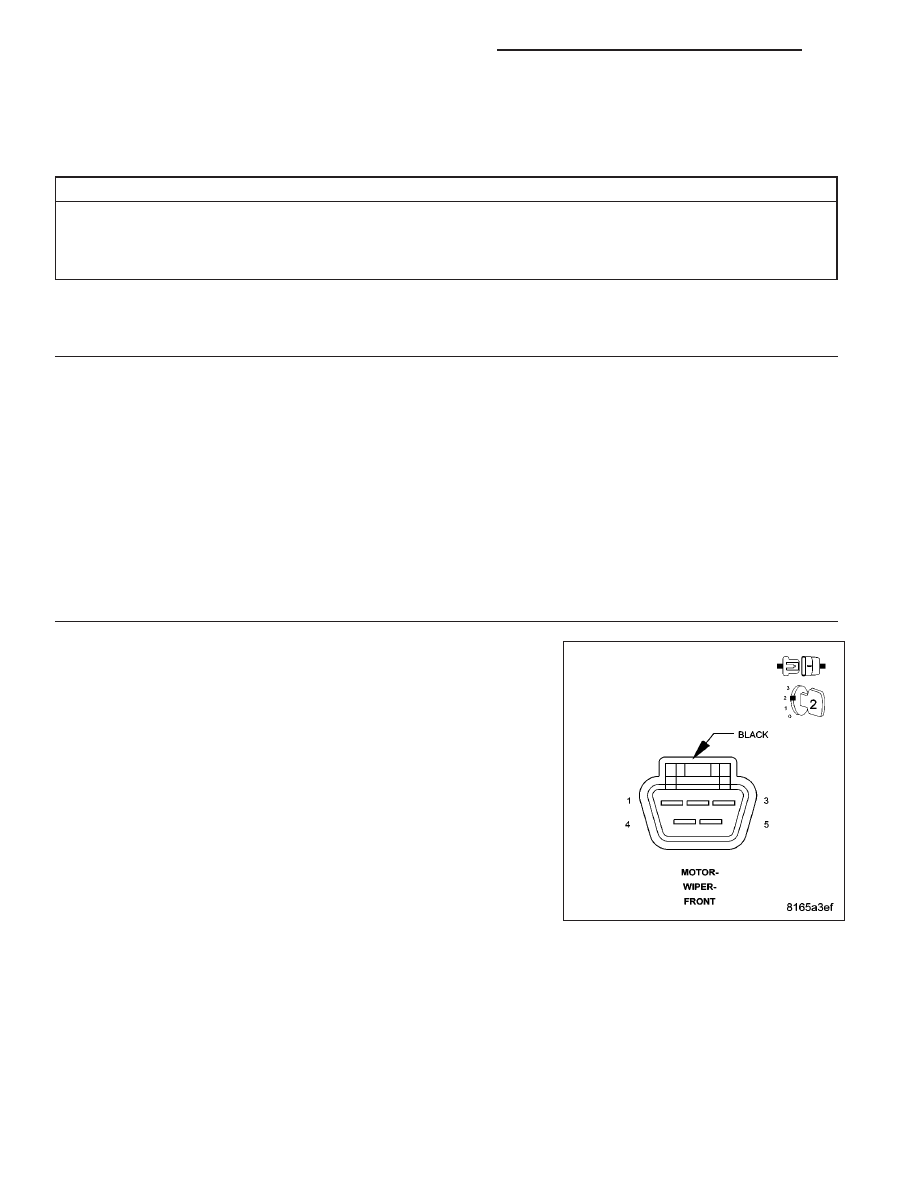

Disconnect the Front Wiper Motor harness connector.

Turn the ignition on.

Wait 30 seconds

With the scan tool, read DTCs.

Does the Scan Tool read: B2305-WIPER PARK SWITCH INPUT
CIRCUIT HIGH?

Yes

>> Replace the Front Wiper Motor in accordance with the ser-

vice information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 3

8R - 4

WIPERS/WASHERS - ELECTRICAL DIAGNOSTICS

PM

3.

(W7) FRONT WIPER MOTOR PARK SWITCH SENSE CIRCUIT SHORT TO GROUND

Turn the ignition off.

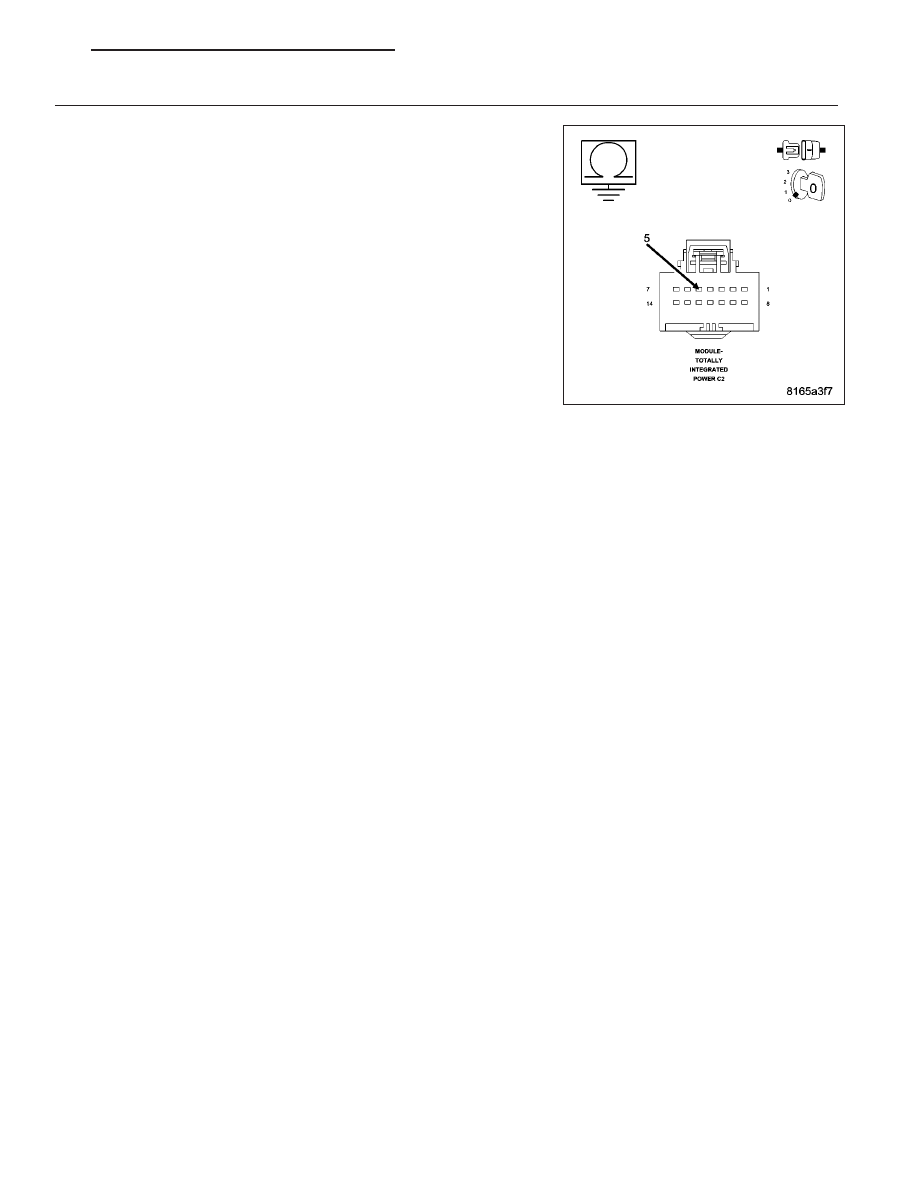

Disconnect the TIPM C2 harness connector.

Measure the resistance between ground and the (W7) Front Wiper Park
Switch Sense circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (W7) Front Wiper Park Switch Sense circuit for a

short to ground condition.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module in accordance

with the service information.

Perform the BODY VERIFICATION TEST — VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)
