Dodge Caliber. Manual - part 460

B1BA8-OCM SYSTEM OUT OF CALIBRATION/NOT CALIBRATED

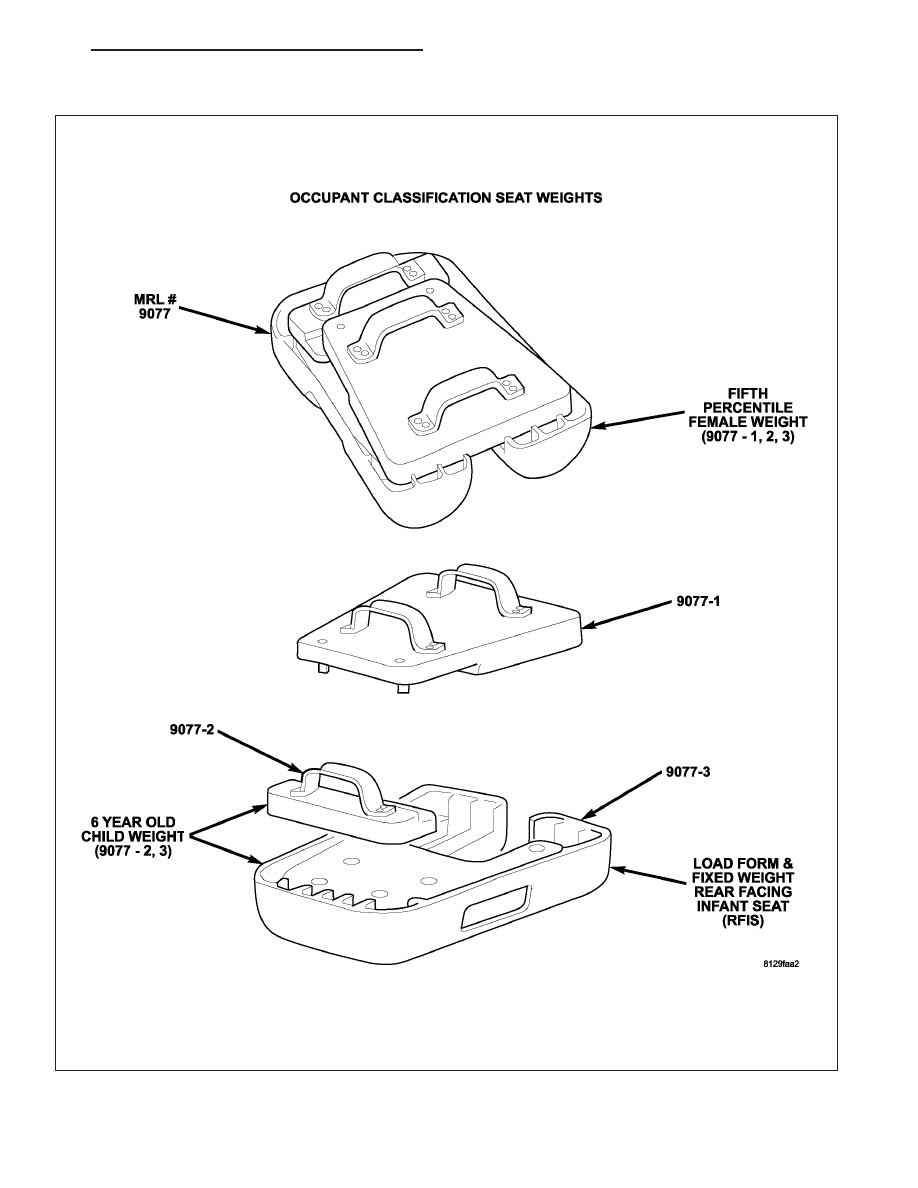

OCS SEAT WEIGHTS MRL #9077

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 237

•

When Monitored:
While the CAN bus ignition status is IGN_RUN or signal not available.

•

Set Condition:
This DTC will set if the module has initiated a re-zero and did not successfully complete the system verifica-
tion, a system verification routine has been aborted or a update option table from flash routine has been com-
pleted.

Diagnostic Test

1.

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes

>> Go To 2

Yes

>> But Other DTCs Present?

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No

>> No Active DTCs Present?

Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST. Diagnostic Test

2.

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that the passenger seat is empty.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Verify that all of the Seat Weight Sensor mounting screws are tightened to torque specification. Refer to Group 23
for specification.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, proceed as follows.

8O - 238

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

With the scan tool, read OCM DTCs.

Does the scan tool display any active DTCs?

Yes

>> Perform the *Diagnosis/Checkout Procedure For Seat Weight Sensors.

Yes

>> But Other DTCs Present?

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No

>> No Active DTCs Present?

Perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 239

B1BAA-OCCUPANT CLASSIFICATION MODULE CONFIGURATION MISMATCH

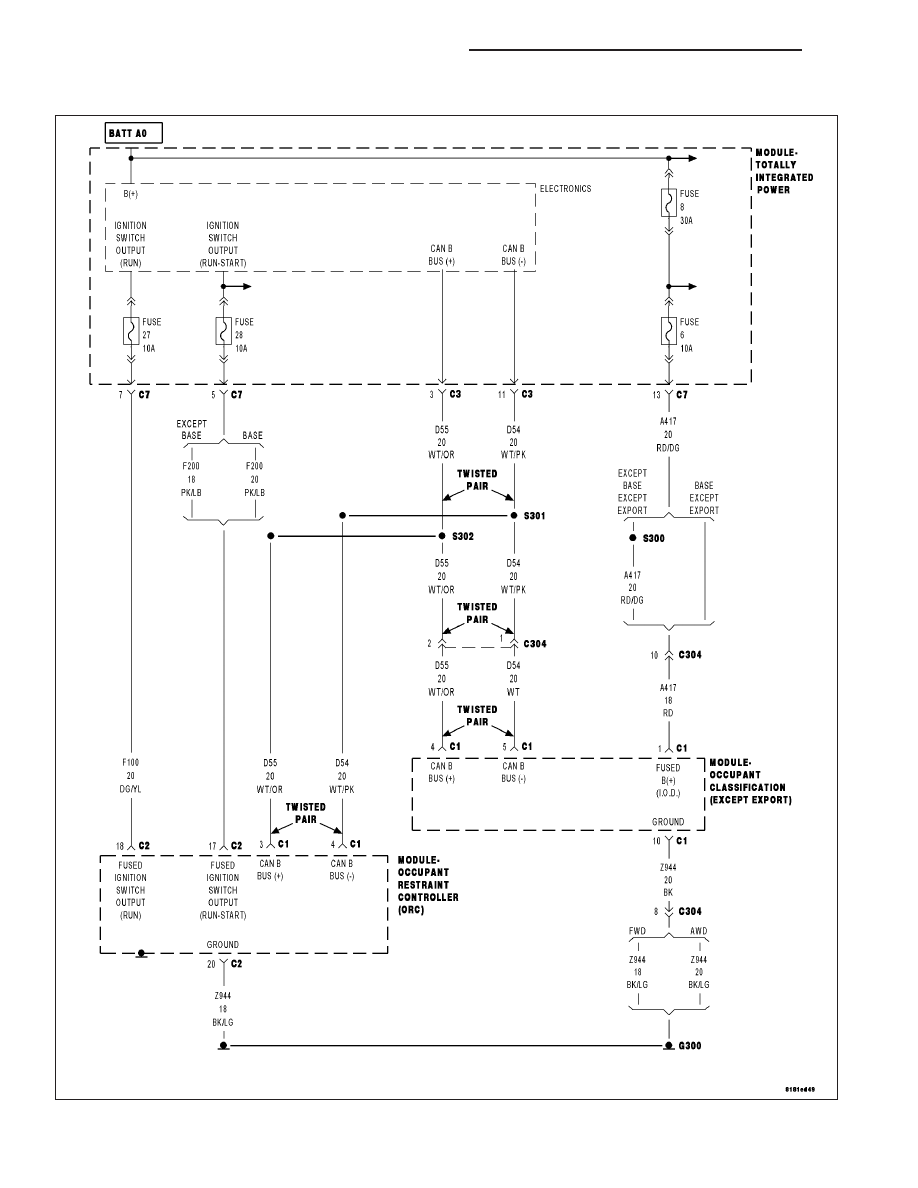

For a complete wiring diagram Refer to Section 8W.

8O - 240
