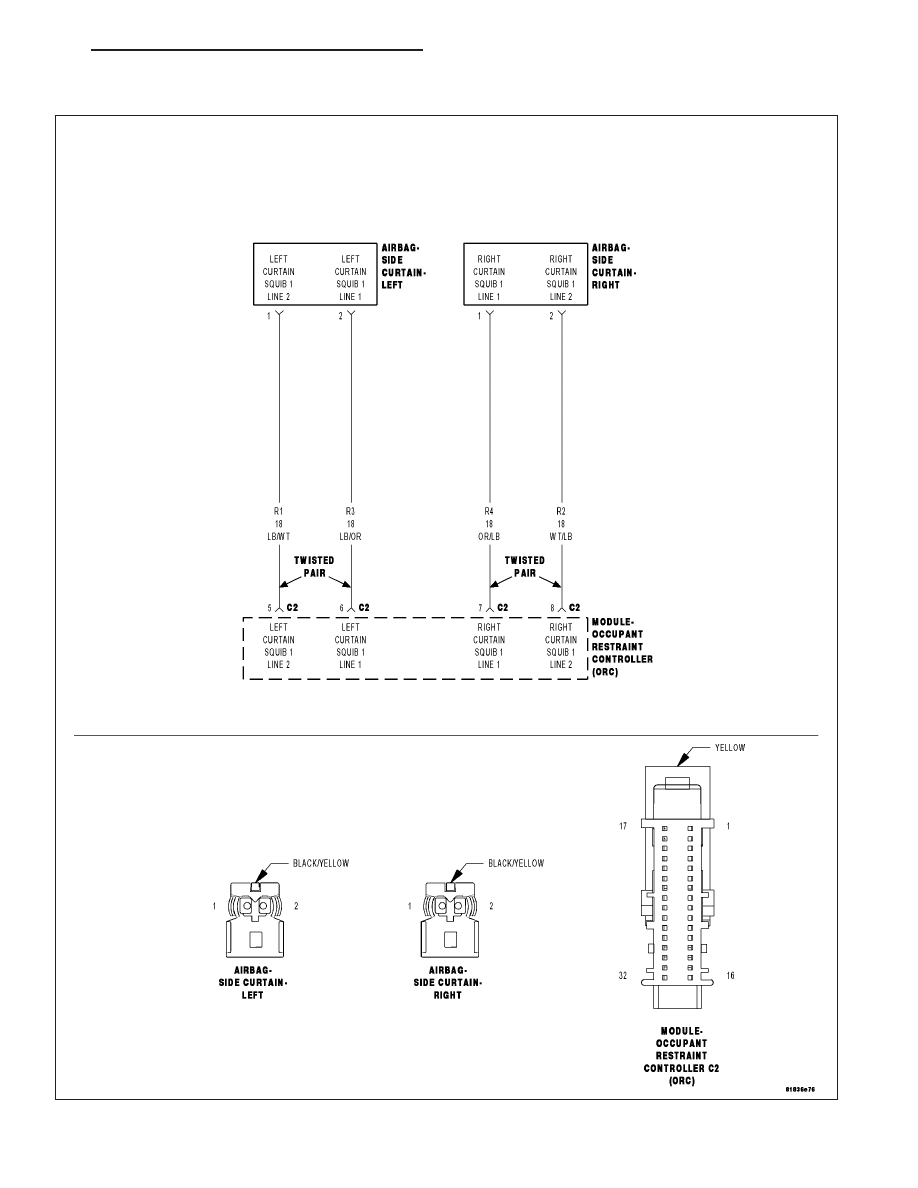

B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH

For a complete wiring diagram Refer to Section 8W.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 229

•

When Monitored:
With the ignition on.

•

Set Condition:
If an Occupant Restraint Controller (ORC) configured for vehicles without side airbags is installed in a vehicle
with side airbags.

Possible Causes

POWERTRAIN CONTROL MODULE (PCM)

OCCUPANT RESTRAINT CONTROLLER (ORC)

Diagnostic Test

1.

VERIFY THAT DTC B1BA5 AIRBAG SQUIB CONFIGURATION MISMATCH IS ACTIVE

NOTE: Ensure the battery is fully charged.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: B1BA5-AIRBAG SQUIB CONFIGURATION MISMATCH?

Yes

>> Go To 2

No

>> Go To 5

2.

VERIFY THAT VEHICLE IS EQUIPPED WITH OCCUPANT CLASSIFICATION SYSTEM (OCS)

Verify that the vehicle is equipped with a Occupant Classification System (OCS).

With the scan tool, select ECU View and check that the Occupant Classification Module (OCM) is active on the bus.

Is the vehicle equipped with an Occupant Classification System (OCS)?

Yes

>> Go To 3

No

>> Replace the ORC in accordance with Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

3.

CHECK ORC PART NUMBER WITH SCAN TOOL

With the scan tool, select ECU View, select ORC, select ECU Details, and read the ORC part number.

Is the part number correct for the vehicle?

Yes

>> Go To 4

No

>> Replace the ORC in accordance with Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

4.

CHECK VIN WITH SCAN TOOL

With the scan tool, read the VIN.

Is the correct VIN displayed?

Yes

>> Replace the ORC in accordance with Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Replace the Powertrain Control Module (PCM) in accordance with Service Information.

Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

8O - 230

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

5.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase all DTCs from all Airbag modules.

If any ACTIVE codes are present they must be resolved before diagnosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors.

Look for chafed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or con-
taminated terminals.

The following additional checks may assist you in identifying a possible intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor active codes as you work through the following steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If only stored codes return, continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the active DTC in ques-
tion.

Does the scan tool display any ACTIVE DTCs?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

B1BA6-OCCUPANT CLASSIFICATION UNDETERMINED

•

When Monitored:
With the ignition on.

•

Set Condition:
Because other DTCs have made occupant detection impossible. This DTC will set in addition to all sensor and
module DTCs and will be erased when the repairs are completed.

Refer to B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED for the diagnostic test pro-
cedure.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 231

B1BA7-OCCUPANT CLASSIFICATION SYSTEM VERIFICATION REQUIRED

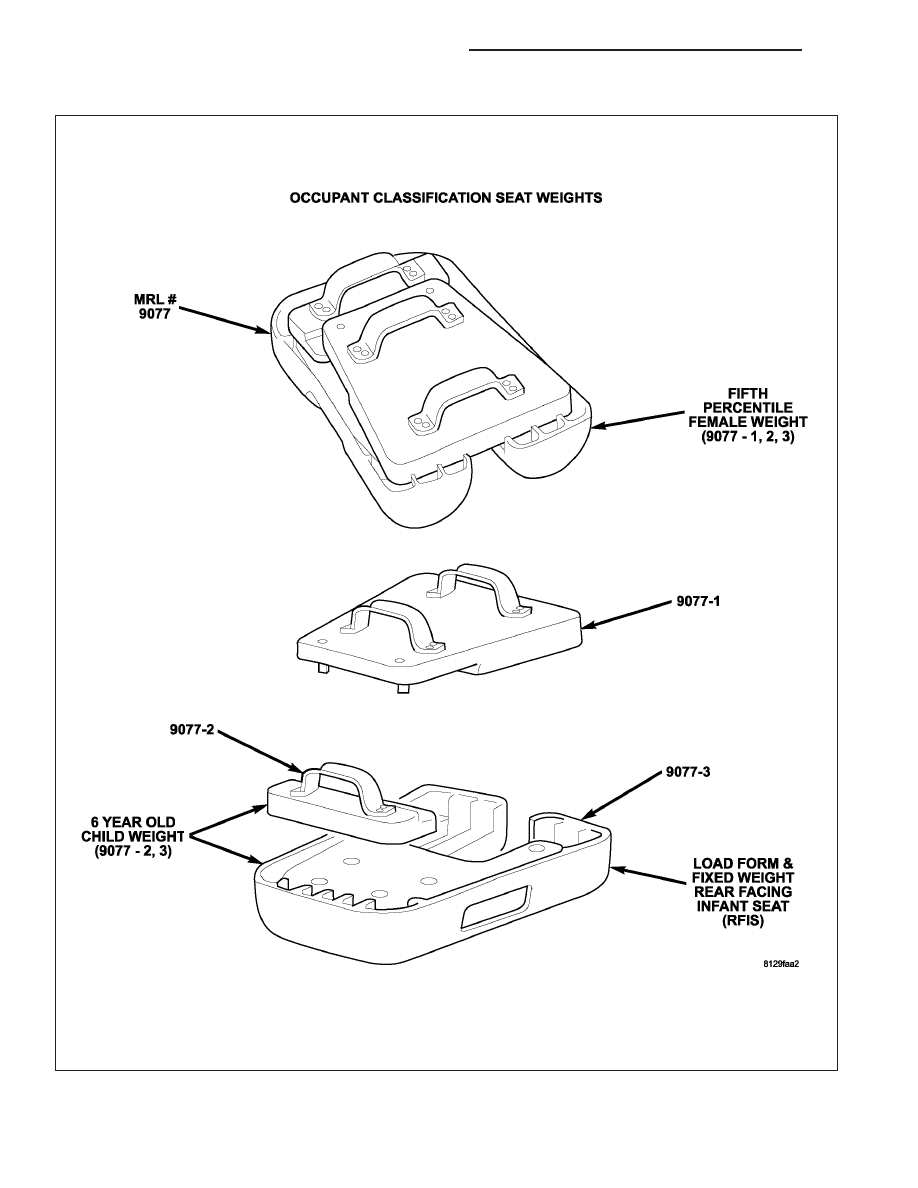

OCS SEAT WEIGHTS MRL #9077
