B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION
MISMATCH

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 225

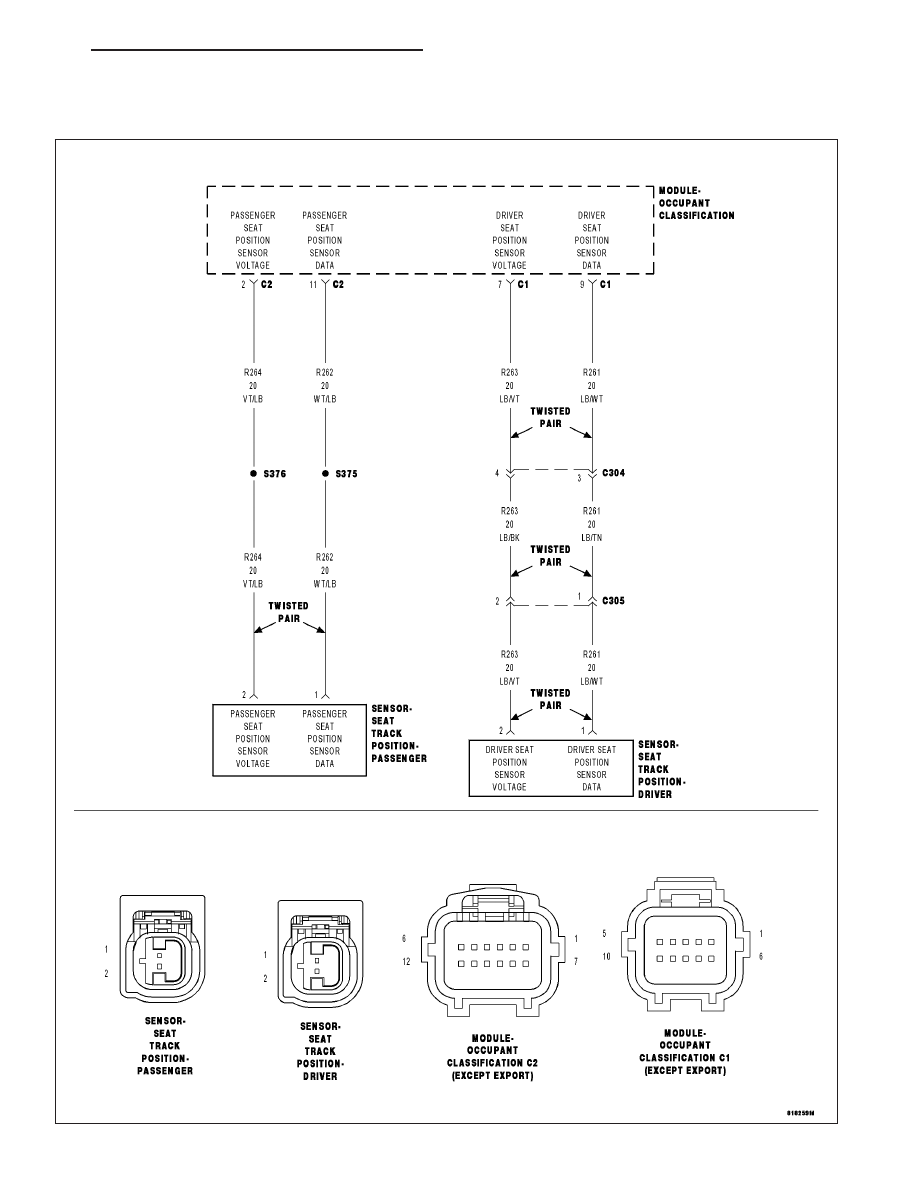

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on the OCM monitors the Seat Track Position Sensors (STPS) circuits.

•

Set Condition:
If the module detects current on the Seat Track Position Sensors circuits and the module is not configured for
STPS.

Possible Causes

SEAT TRACK POSITION SENSORS (STPS)

WIRING

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, AND BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURATION MISMATCH IS
ACTIVE

With the scan tool, erase OCM DTCs.

Turn the ignition off, wait 10 seconds and then turn the ignition on.

Wait 2 minutes, and then with the scan tool, read OCM DTCs.

Does the scan tool display active: B1B97-PASSENGER SEAT TRACK POSITION SENSOR CONFIGURA-
TION MISMATCH?

Yes

>> Go To 3

No

>> Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-

SIS AND TESTING)

3.

VERIFY WIRING

Turn the ignition off.

Inspect the passenger seat wiring for Seat Position Sensors.

Are Seat Position Sensor(s) present?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-
SIS AND TESTING)

WARNING: If the Occupant Restraint Controller (ORC) is dropped at any time, it must be replaced. Failure to
take the proper precautions can result in accidental airbag deployment and personal injury or death.

No

>> Perform the *OCM VERIFICATION TEST-VER. 1. (Refer to 8 - ELECTRICAL/RESTRAINTS - DIAGNO-

SIS AND TESTING)

8O - 226

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

B1BA3-DRIVER SEAT TRACK POSITION SENSOR (OCM)

•

When Monitored:
With the ignition on and bus communication with the Occupant Classification Module (OCM).

•

Set Condition:
This ORC DTC will set if the Occupant Classification Module (OCM) sends a Driver Seat Track Sensor active
DTC message to the ORC.

Possible Causes

ACTIVE DTC IN OCCUPANT CLASSIFICATION MODULE

Diagnostic Test

1.

VERIFY ACTIVE OCM SEAT TRACK POSITION SENSOR DTC

With the scan tool, read the OCCUPANT CLASSIFICATION MODULE (OCM) active DTCs.

Does the scan tool display an active OCM Seat Track Position Sensor DTC ?

Yes

>> Refer to the symptom list and perform the appropriate Diagnostic Trouble Code.

No

>> Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 227

B1BA4-PASSENGER SEAT TRACK POSITION SENSOR (OCM)

•

When Monitored:
With the ignition on and bus communication with the Occupant Classification Module (OCM).

•

Set Condition:
This ORC DTC will set if the Occupant Classification Module (OCM) sends a Passenger Seat Track Sensor
DTC active message to the ORC.

Possible Causes

DTC ACTIVE IN OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

VERIFY ACTIVE OCM SEAT TRACK POSITION SENSOR DTC

With the scan tool, read the OCCUPANT CLASSIFICATION MODULE (OCM) active DTCs.

Does the scan tool display an active OCM Seat Track Position Sensor DTC ?

Yes

>> Refer to the symptom list and perform the appropriate Diagnostic Trouble Code.

No

>> Perform *AIRBAG SYSTEM VERIFICATION TEST - VER 1.
