3.

VERIFY THAT DTC B1B7E-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT HIGH
AND B1B7F-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT LOW ARE BOTH
ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B7F-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT
INPUT CIRCUIT HIGH?

Yes

>> Perform B1B7E-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT HIGH.

No

>> Go To 4

4.

INSPECT PASSENGER SEAT HARNESS WIRES AND CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram / schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chaffed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 5

5.

VERIFY THAT PASSENGER SEAT HARNESS IS ROUTED CORRECTLY

Verify that the Passenger Seat Harness is routed correctly.

Is the Passenger Seat Harness routed correctly?

Yes

>> Go To 6

No

>> Reroute the Passenger Seat Harness as necessary.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

6.

CHECK VOLTAGE OF (R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT

Disconnect the Right-Front Seat Weight Sensor connector.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
Measure the voltage of the (R701) Seat Weight Sensor 5 Volt circuit.

Is the voltage above 4.8 volts?

Yes

>> Go To 7

No

>> Go To 9

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 165

7.

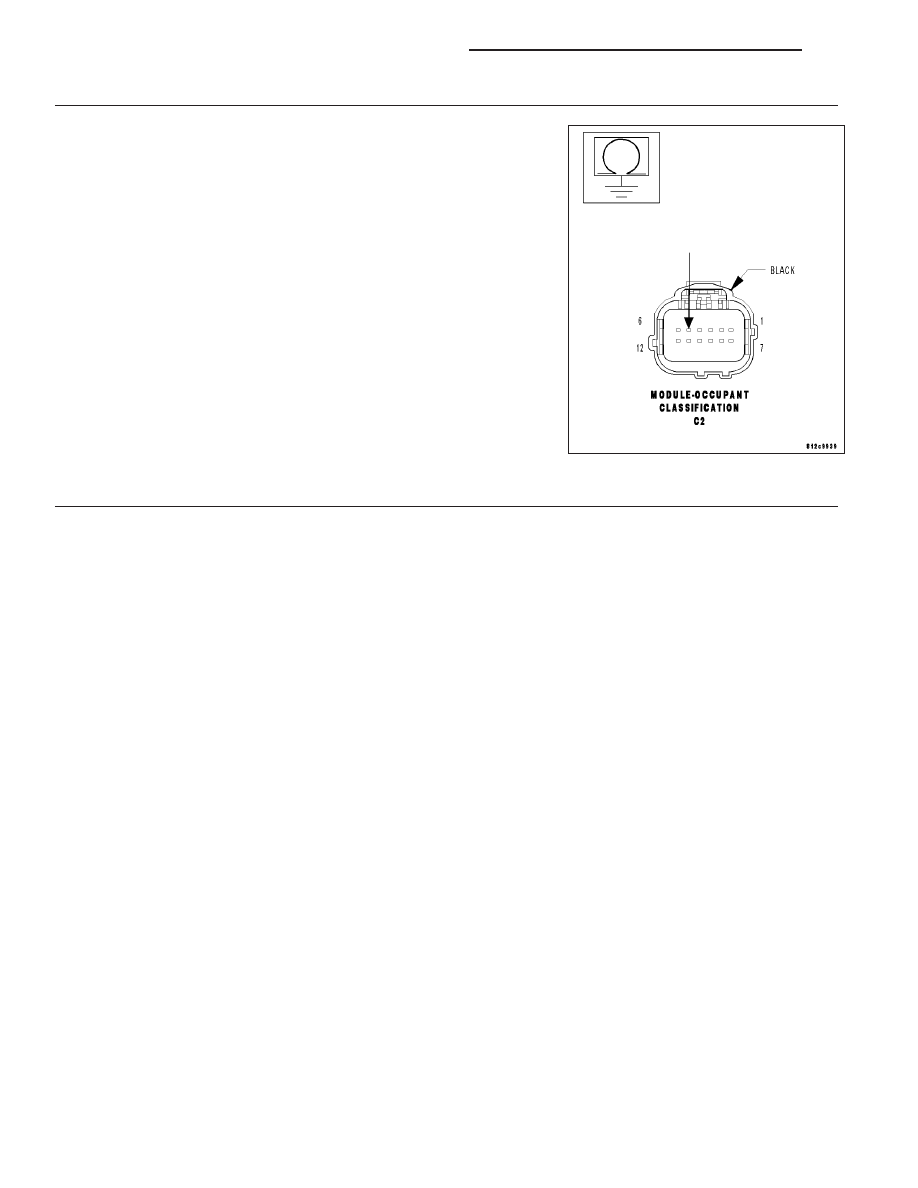

CHECK (R718) RT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the OCM C2 connector.

Measure the resistance of the (R718) RT-FT Seat Weight Sensor Signal
circuit between ground and the OCM C2 connector.

Is the resistance below 10k ohms?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat
Harness if the condition inspecting or testing for is present in the
Seat Harness.

Replace the Passenger Seat Harness in accordance with the
Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM
VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 8

8.

CHECK (R718) RT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (R718) RT-FT Seat Weight Sensor Signal circuit between the OCM C2 connector and
the Right-Front Seat Weight Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right-Front Seat Weight Sensor in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1. If DTC B1B7E-PASSENGER SEAT WEIGHT
SENSOR 2 - RIGHT FRONT INPUT CIRCUIT LOW returns active, replace the OCM in accordance with
the Service Information.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

8O - 166

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

9.

CHECK (R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT FOR AN OPEN

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Disconnect the OCM C2 connector.

Measure the resistance of the (R701) Seat Weight Sensor 5 Volt circuit between the OCM C2 connector and the
Right-Front Seat Weight Sensor connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the OCM in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

10.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the related wiring and connectors for chaffed, pierced,
pinched, and partially broken wires, and for broken, bent, pushed out, corroded, and contaminated terminals. Repair
as necessary.

Reconnect all disconnected components and harness connectors.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor for active codes while performing the following:

•

Wiggle the wiring harness and connectors of the related airbag circuit.

•

Continue the test until either a code becomes active or the problem area is isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the DTC in question /
causing the intermittent condition.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Perform the Occupant Classification Module System Verification Test in

this Section. Erase all codes before returning vehicle to customer.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 167

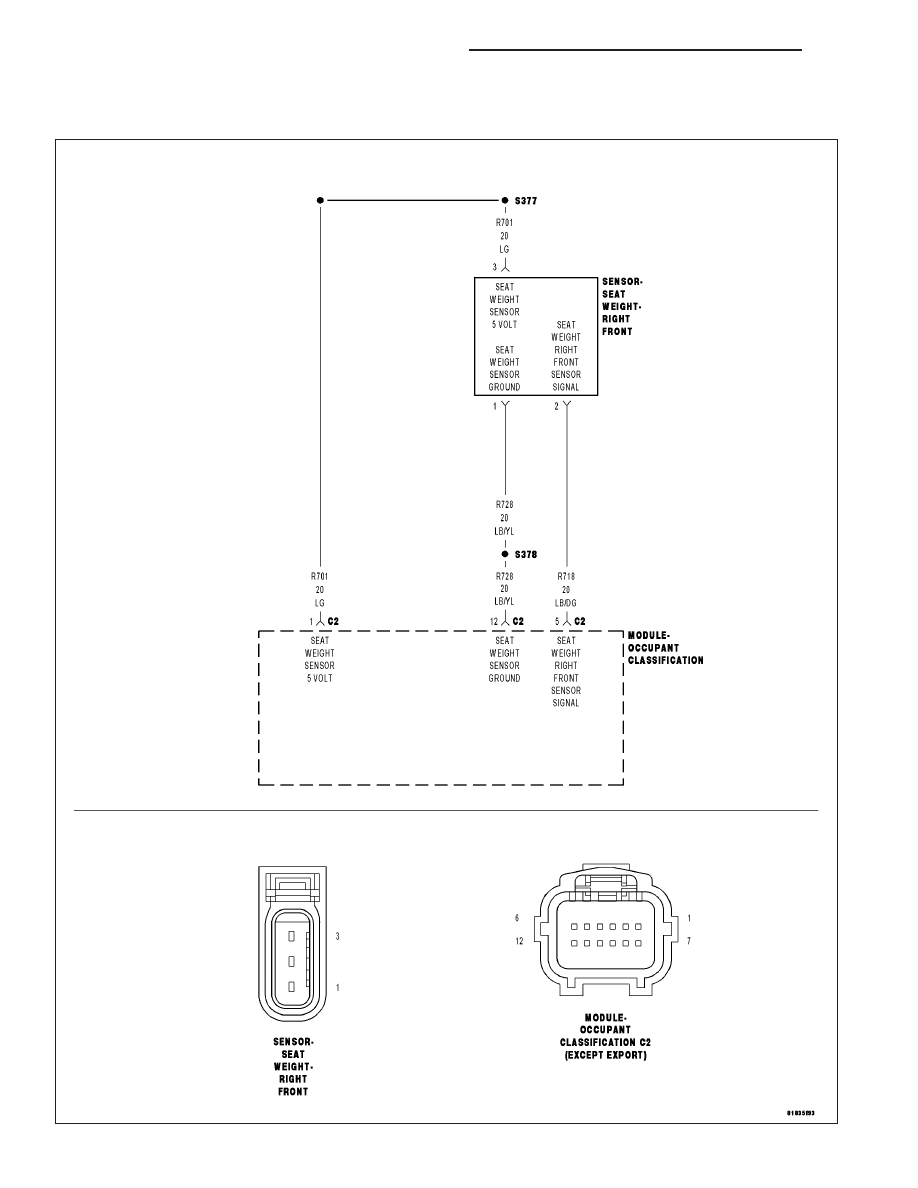

B1B7F-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT
HIGH
