3.

INSPECT PASSENGER SEAT HARNESS WIRES AND CONNECTORS

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram / schematic as a guide, inspect the Passenger Seat Harness wiring and connectors. Look
for chafed, pierced, pinched, or partially broken wires and broken, bent, pushed out, spread, corroded, or contam-
inated terminals.

Are any of these conditions present?

Yes

>>

NOTE: Do not attempt to repair the Seat Harness. Replace the Seat Harness if the condition inspecting or
testing for is present in the Seat Harness.

Replace the Passenger Seat Harness in accordance with the Service Information.

Perform OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

PERFORM OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST

Verify that all of the Seat Weight Sensor mounting screws are tightened to torqued to specification. Refer to GROUP
23 for specification.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.

NOTE: Failure to follow the test instructions or aborting the test will cause faults to set when performing
the Occupant Classification Module System Verification Test. To prevent faults due to process errors: verify
that all tests steps that led you here were performed as directed; verify that the ignition is in run; Wait 30
seconds after changing the seat weight before proceeding to allow the system to stabilize; only press scan
tool buttons when directed to do so; and perform the Occupant Classification Module System Verification
Test to completion.
With the scan tool in OCM, select More Options, select System Tests, and select Occupant Classification Module
System Verification Test. Run the test by following the instructions displayed on the scan tool. When the test is
complete, wait two minutes, and then proceed as follows.

With the scan tool, read OCM DTCs.

Does the scan tool display any active PASSENGER SEAT WEIGHT SENSOR PERFORMANCE DTCs?

Yes

>> Perform the Diagnosis / Checkout Procedure For Seat Weight Sensors in this Section.

No

>> But Other DTCs Present

Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of
symptoms.

No

>> No Active DTCs Present

Perform AIRBAG SYSTEM VERIFICATION TEST - VER 1.

5.

CHECKING STORED OR INTERMITTENT CODES

NOTE: Diagnose and repair all active codes before diagnosing stored codes. Refer to the Table of Contents
in this Section for a complete list of airbag system diagnostic procedures.
With the scan tool, record and erase all Airbag System Module DTCs.

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the related wiring and connectors for chafed, pierced,
pinched, and partially broken wires, and for broken, bent, pushed out, corroded, and contaminated terminals. Repair
as necessary.

Reconnect all disconnected components and harness connectors.

WARNING: To avoid personal injury or death, turn the ignition on, then reconnect the battery.
With the scan tool, monitor for active codes while performing the following:

•

Wiggle the wiring harness and connectors of the related airbag circuit.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 161

Continue the test until either a code becomes active or the problem area is isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting the DTC in question /
causing the intermittent condition.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate diagnostic procedure from the Table of Contents in this section.

No

>> No problem found at this time. Perform the Occupant Classification Module System Verification Test in

this Section. Erase all codes before returning vehicle to customer.

8O - 162

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

B1B7E-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT
LOW

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 163

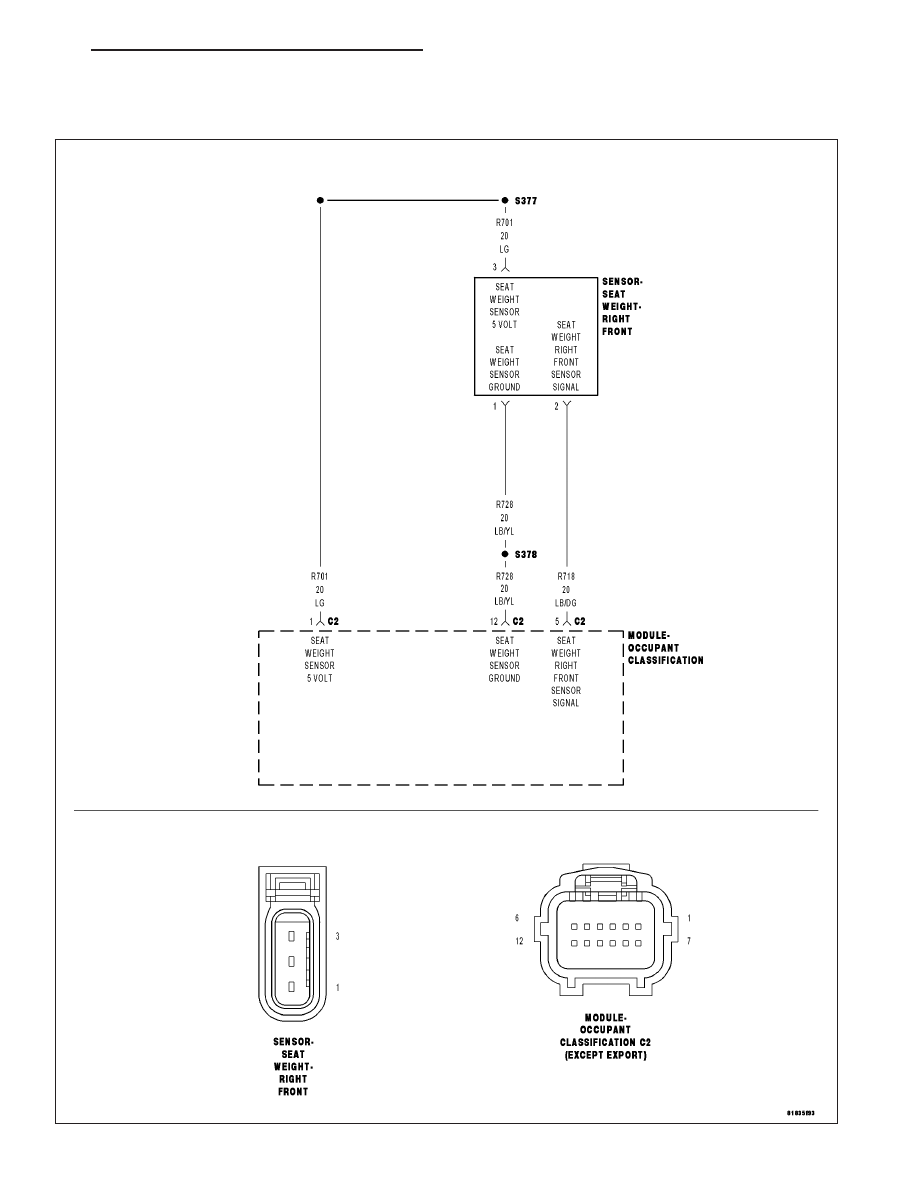

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects that the sensor input is less than 3.4 ± 0.6% of the (R701) Seat Weight Sensor 5 Volt
circuit voltage. This DTC will also set if the (R701) Seat Weight Sensor 5 Volt circuit is shorted to ground.
However, this condition would prevent communication with the OCM and cause a Lost Communication With
OCM DTC to set in other modules. Also, this DTC will remain active after the condition that set this fault is no
longer present. This condition is referred to as latching the DTC for the ignition cycle. Cycling the ignition key
will change the status from active to stored if the condition that set the fault is no longer present.

Possible Causes

ACTIVE B1B7E DTC AND B1B7F DTC AT THE SAME TIME

PASSENGER SEAT HARNESS IMPROPERLY ROUTED

PASSENGER SEAT HARNESS WIRES CHAFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

(R718) RT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT SHORTED TO GROUND

(R718) RT-FT SEAT WEIGHT SENSOR SIGNAL CIRCUIT OPEN

(R701) SEAT WEIGHT SENSOR 5 VOLT CIRCUIT OPEN

RIGHT-FRONT SEAT WEIGHT SENSOR

OCCUPANT CLASSIFICATION MODULE (OCM)

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, AND BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure that the battery is fully charged.

NOTE: When reconnecting airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on, then off, and then on again.

With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1B7E-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT INPUT CIRCUIT LOW
IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1B7E-PASSENGER SEAT WEIGHT SENSOR 2 - RIGHT FRONT
INPUT CIRCUIT LOW?

Yes

>> Go To 3

No

>> Go To 10
