1. Turn the headlamps On and select the Low beams.

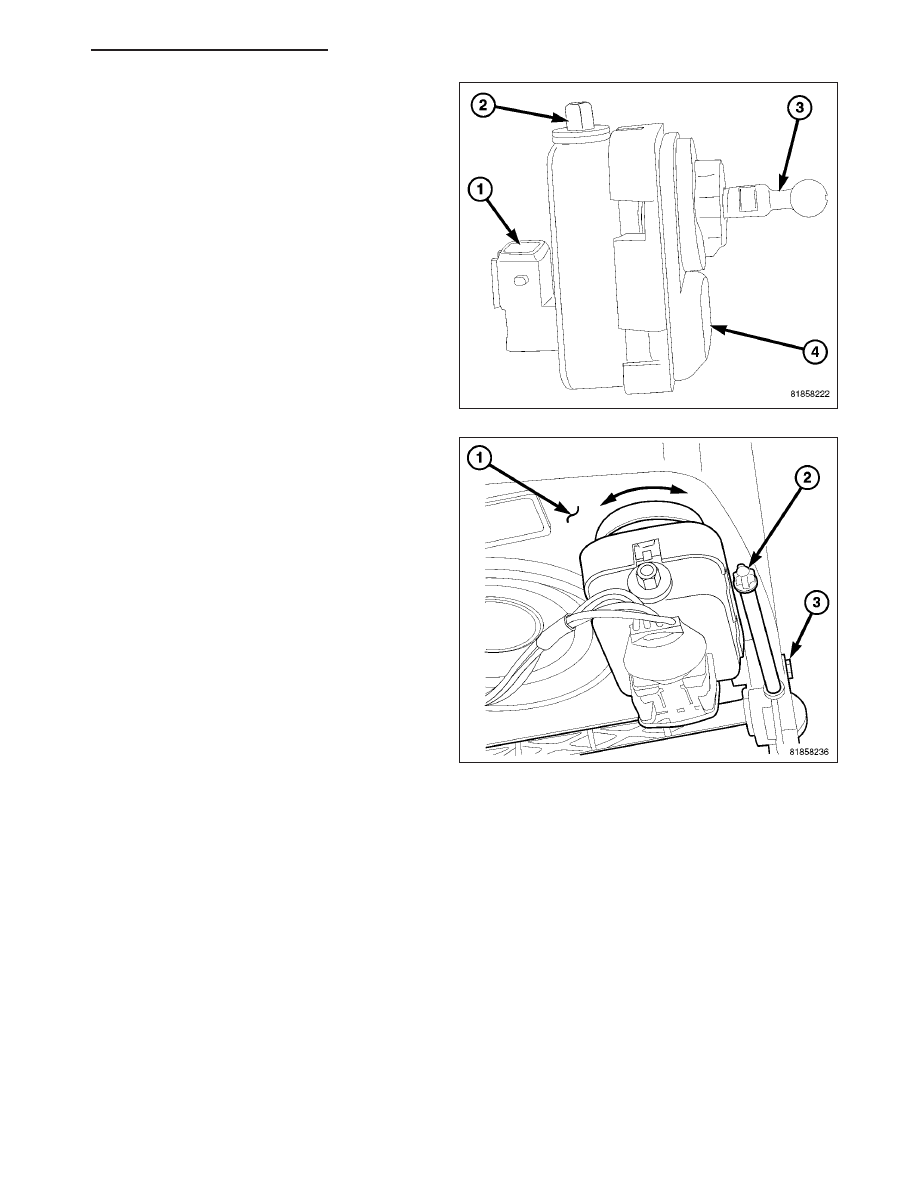

2. The vertical alignment screw (2) is located on the

top of the headlamp leveling motor (4).

3. The horizontal alignment screw (2) is located next

to and inboard of the headlamp leveling motor.

A properly aimed low beam headlamp will project a high intensity light pattern on the screen with the horizontal
cut-off line aligned with the tape line 100 mm (3.94 in.) below the headlamp centerline. The intersection of the hor-
izontal and 15 degree cut-off lines in the projected pattern should align to the intersection of the headlamp center-
line vertical tape line and the tape line 100 mm (3.94 in.) below the headlamp horizontal centerline. The high beams
on a vehicle with aero headlamps cannot be aligned. The high beam pattern should be correct when the low beams
are aligned properly.

SPECIFICATIONS

EXTERIOR LAMPS

CAUTION: Do not use bulbs that have a higher candle power than the bulb listed in the chart below. Dam-
age to lamp can result. Do not touch halogen bulbs with fingers or other oily surfaces. Bulb life will be
reduced.

PM

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 81

BULB APPLICATION TABLE

LAMP

BULB

Back-Up Lamp

921 W16W

Front Fog Lamp

9145

Front Park/Turn Signal/Side Marker Lamp

3157AK

Headlamp Low Beam/High Beam

H13

License Lamp

W5W

Rear Tail/Stop Lamp

3157

Rear Turn Signal

3757AK

BULB APPLICATION TABLE - EXPORT

LAMP

BULB

Front Position Lamp

W5W

Headlamp Low Beam/High Beam

H4

Rear Fog Lamp

3157

8L - 82

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

PM

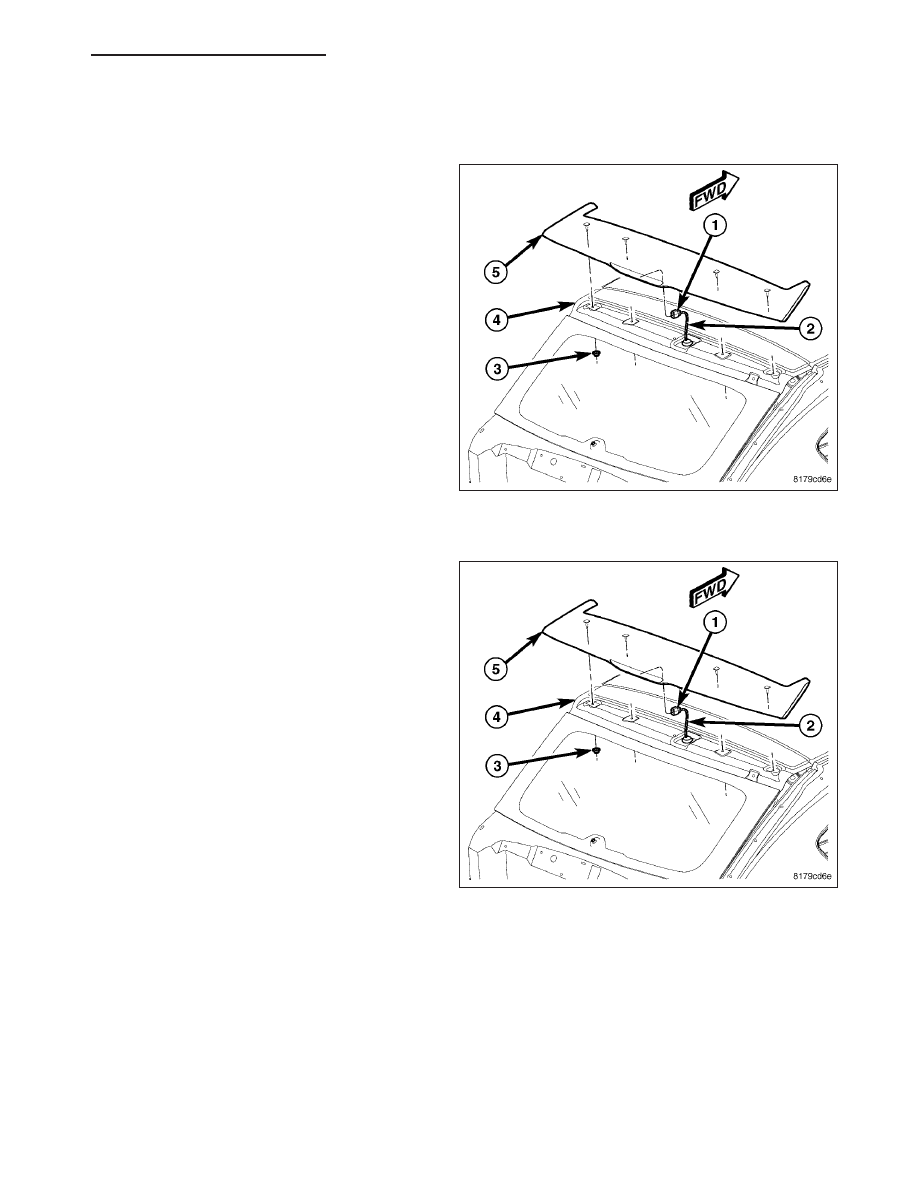

CENTER HIGH MOUNTED STOP LAMP

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the rear spoiler (Refer to 23 - BODY/LIFT-

GATE - SPOILER - REMOVAL)

3. With spoiler on bench, remove the two screws to

the CHMSL.

4. Remove CHMSL from spoiler.

INSTALLATION

1. Place CHMSL onto rear spoiler.

2. Install the two mounting screws to the CHMSL.

3. Install the rear spoiler (Refer to 23 - BODY/LIFT-

GATE - SPOILER - INSTALLATION).

4. Connect the battery negative cable.

PM

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 83

DAYTIME RUNNING LAMPS

DESCRIPTION

Vehicles built for use in Canada, and also available as an option on vehicles for sale in the U.S., are equipped with
a Daytime Running Lamp (DRL) system. All the exterior lighting messages come from Steering Control Module
(SCM) or left multi-function switch on Local Interconnect Network (LIN) data bus and goes to the Cab Compartment
Node (CCN), then the CCN sends out a Controller Area Network (CAN) data bus message to the Totally Integrated
Power Module (TIPM) for each lighting function according to the request from left multi-function switch. Then the
TIPM will turn ON/OFF the requested output. The DRL function is controlled by TIPM. Daytime running lamps are
High beam lamps at lower intensity.

OPERATION

The Canadian cluster provides steady illumination of the front turn signal when the ignition switch is in the ON
position. The Daytime Running Lamp (DRL) function may be inhibited by activating the turn signals, the hazard
flashers, the headlamp switch, or park brake.
