(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM)

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0184-LOST COMMUNICATION WITH RADIO

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0186-LOST COMMUNICATION WITH AUDIO AMPLIFIER

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0195-LOST COMMUNICATION WITH SDARS

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0197-LOST COMMUNICATION WITH HANDS FREE PHONE MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0199-LOST COMMUNICATION WITH DRIVER DOOR MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0200-LOST COMMUNICATION WITH PASSENGER DOOR MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

PM

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 33

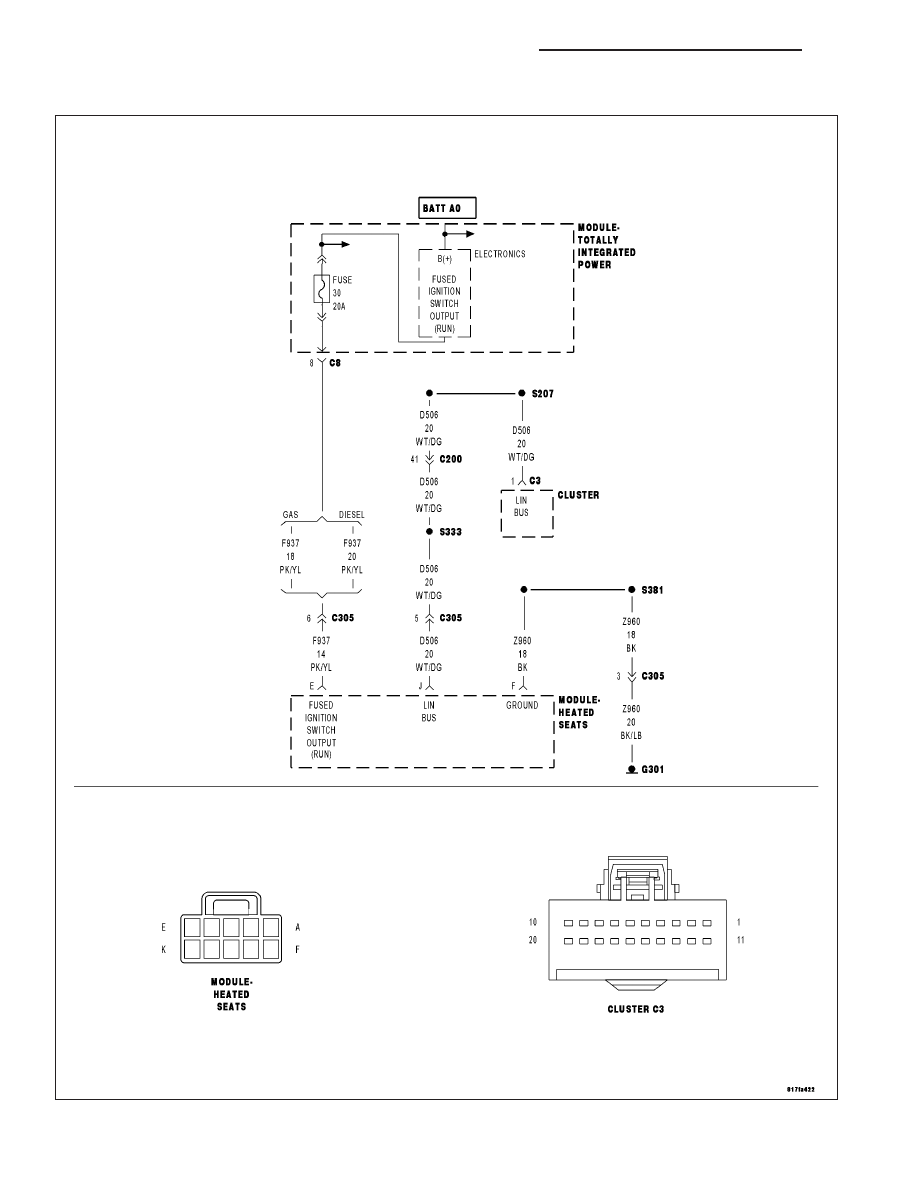

U0208-LOST COMMUNICATION WITH HEATED SEATS CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

8J - 34

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
With the ignition on.

•

Set Condition:
The Cluster does not receive information from the Heated Seats Control Module.

Possible Causes

(D506) LIN BUS CIRCUIT OPEN

(F937) FUSED IGNITION SWITCH OUTPUT (RUN) OPEN

(Z908) GROUND CIRCUIT OPEN

HEATED SEATS MODULE

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

With the scan tool, record and erase DTCs.

Wait 30 seconds.

With the scan tool, read DTCs.

Does the scan tool display: U0208-LOST COMMUNICATION WITH HEATED SEATS CONTROL MODULE?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chafed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

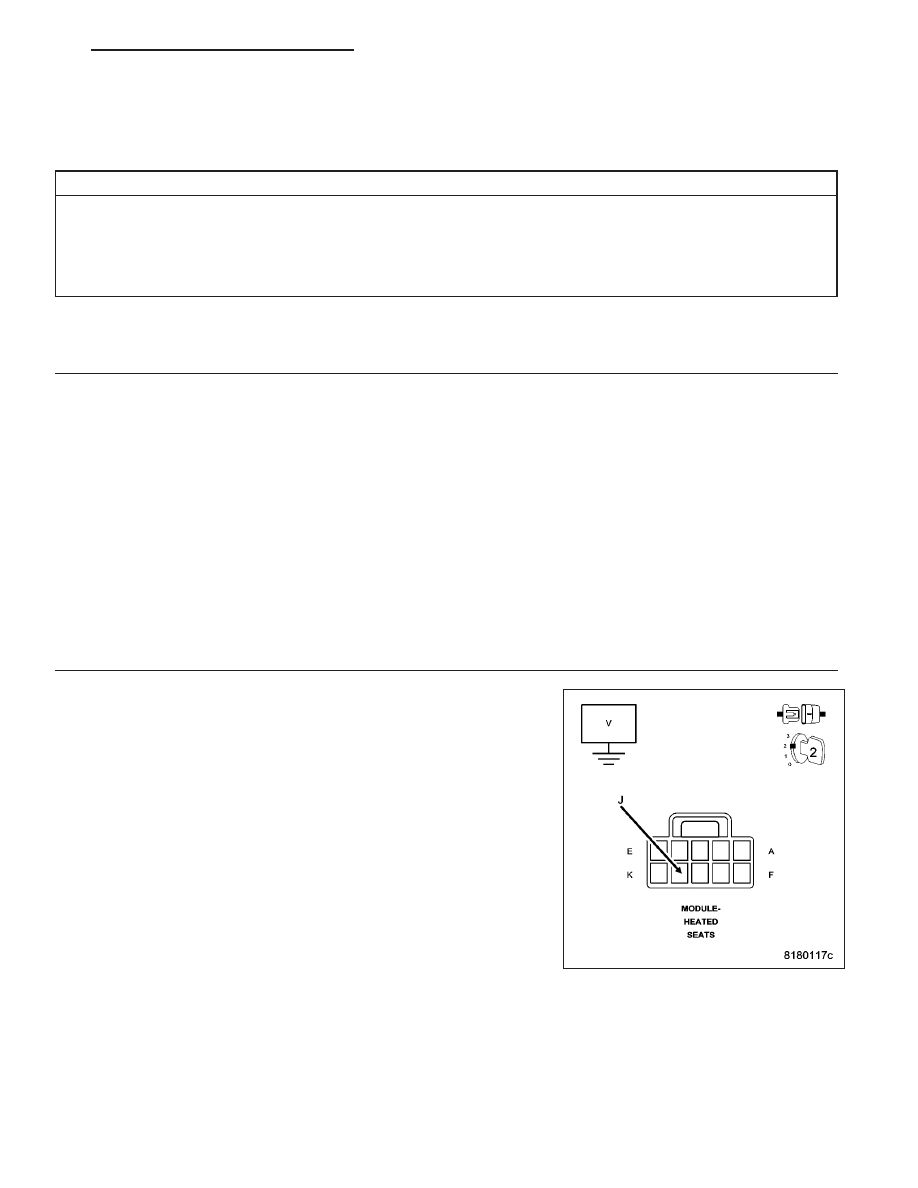

(D506) LIN BUS CIRCUIT OPEN

Turn the ignition off.

Disconnect the Heated Seats Module harness connector.

Turn the ignition on.

Measure the voltage of the (D506) LIN BUS circuit.

Is the voltage above 5 volts?

Yes

>> Go To 3

No

>> Repair the (D506) LIN BUS circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

PM

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 35

3.

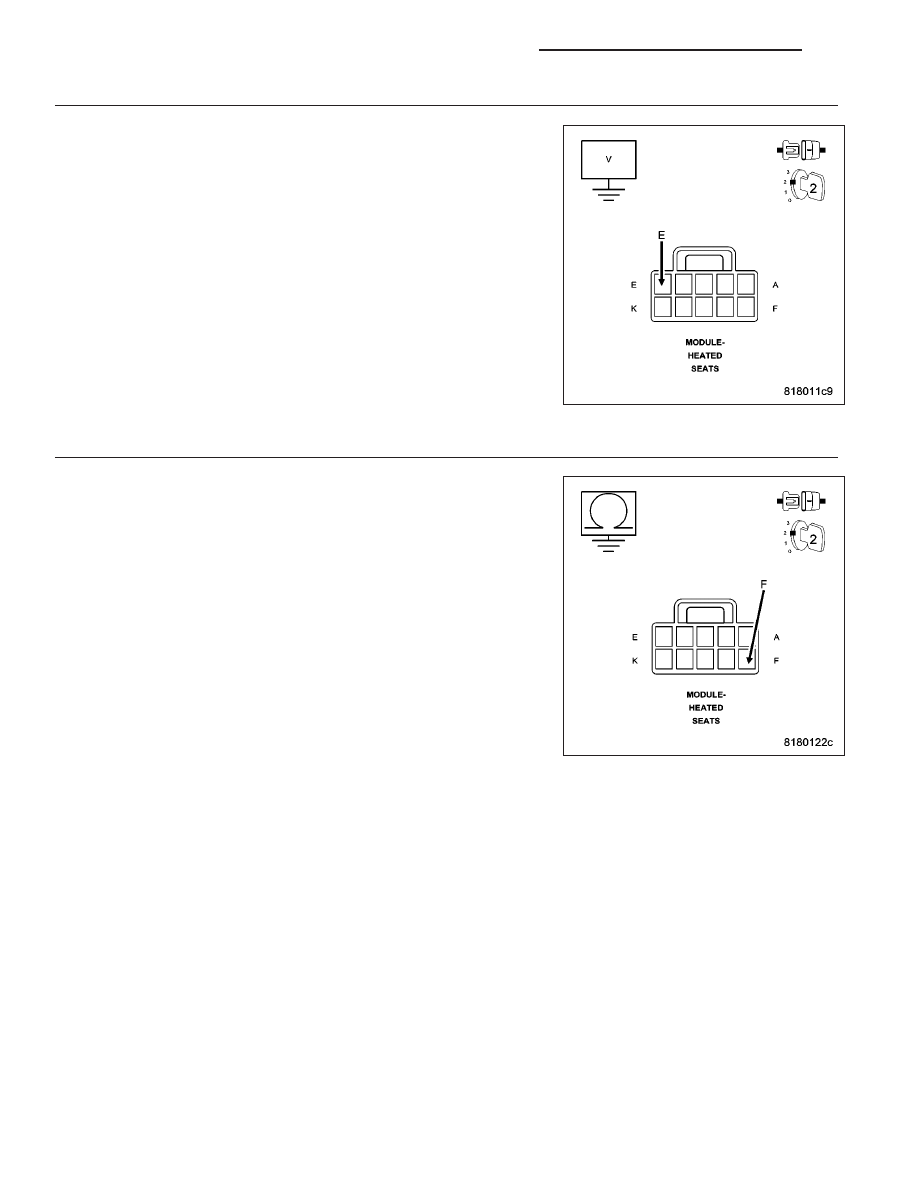

(F937) FUSED IGNITION SWITCH OUTPUT (RUN) OPEN

Measure the voltage of the (F937) Fused Ignition Switch Output (RUN)
circuit.

Is the voltage above 10 volts?

Yes

>> Go To 4

No

>> Repair the (F937) Fused Ignition Switch Output (RUN) cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

4.

(Z908) GROUND CIRCUIT OPEN

Measure the resistance between ground and the (Z908) Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Replace the Heated Seats Module in accordance with the

service information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (Z908) ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)
