3.

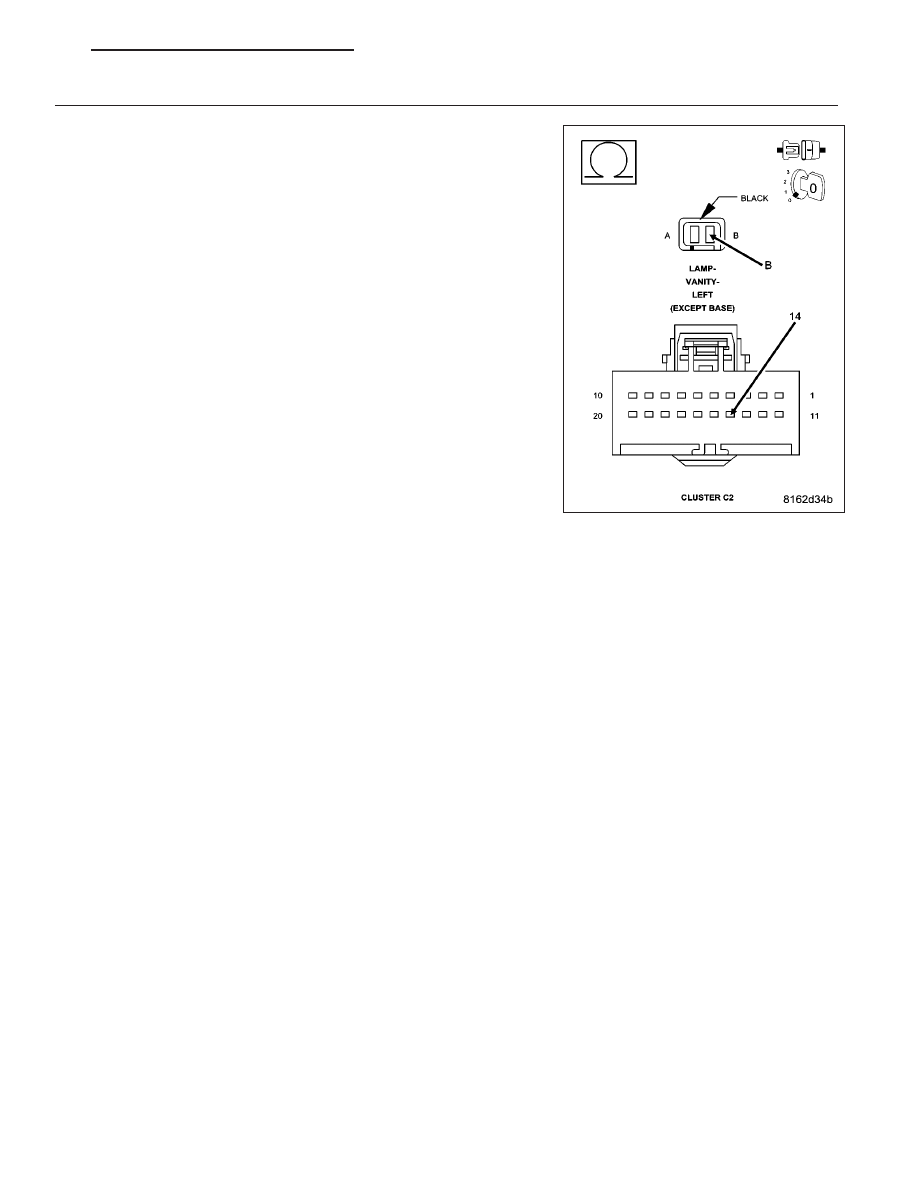

(G38) UGDO ENABLE CONTROL CIRCUIT OPEN

Measure the resistance of the (G38) UGDO Enable Control Circuit.

Is the resistance above 10K ohms?

Yes

>> Repair the (G38) UGDO Enable Control Circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Replace the Instrument Cluster inaccordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

U0141–LOST COMMUNICATION WITH FRONT CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0151-LOST COMMUNICATION WITH OCCUPANT RESTRAINT CONTROLLER

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - STANDARD PROCEDURE) for the diagnostic
test procedure.

U0154-LOST COMMUNICATION WITH OCCUPANT CLASSIFICATION MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0156-LOST COMMUNICATION WITH EOM

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

PM

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 29

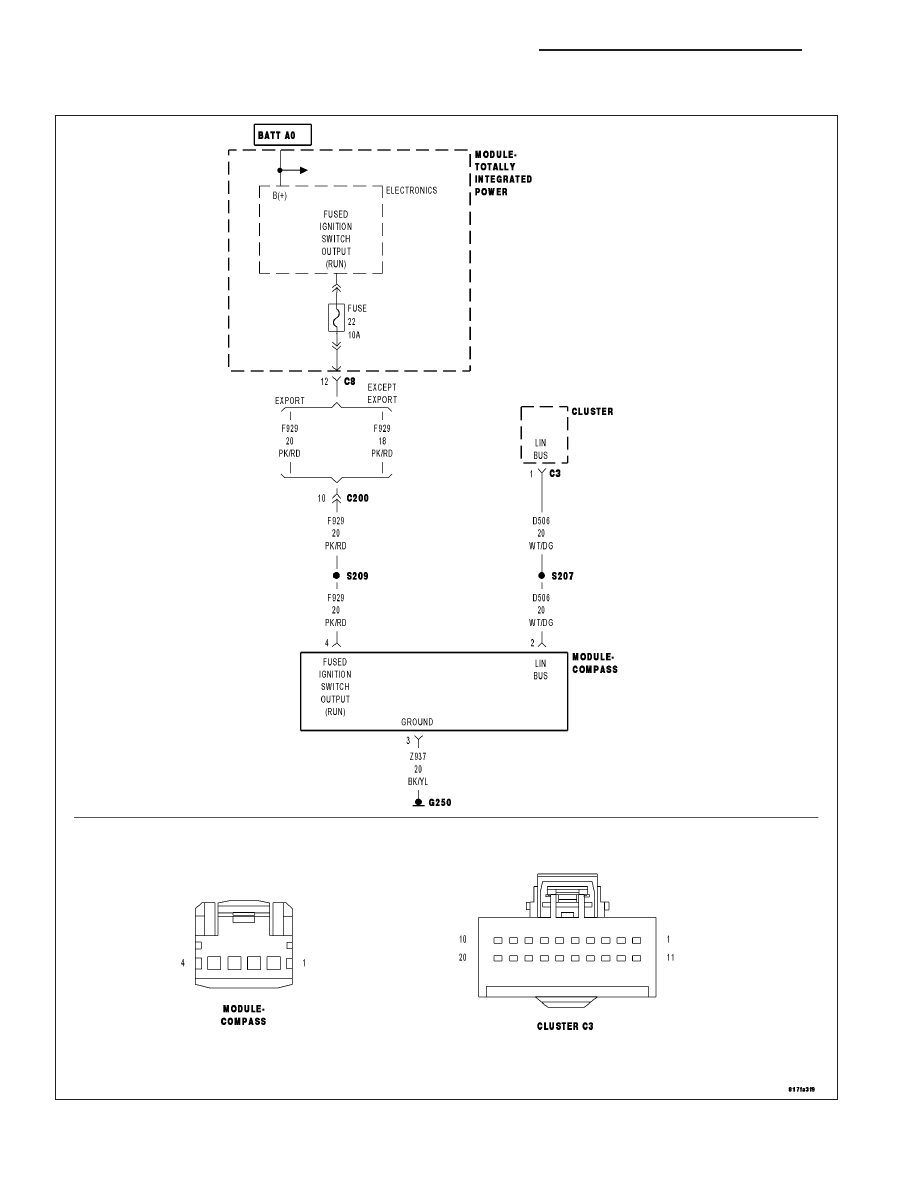

U0161-LOST COMMUNICATION WITH COMPASS MODULE

For a complete wiring diagram Refer to Section 8W.

8J - 30

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

PM

•

When Monitored:
With the ignition on.

•

Set Condition:
The Cluster does not receive information from the Compass Module.

Possible Causes

(D506) LIN BUS CIRCUIT OPEN

(F929) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN

(Z937) GROUND CIRCUIT OPEN

COMPASS MODULE

Diagnostic Test

1.

CHECK FOR AN ACTIVE DTC

Turn the ignition on.

With the scan tool, record and erase DTCs.

Wait 30 seconds.

With the scan tool, read DTCs.

Does the scan tool display: U0161-LOST COMMUNICATION WITH COMPASS MODULE?

Yes

>> Go To 2

No

>> The condition that caused this code to set is not present at this time. Check for an intermittent condition

by inspecting the related wiring harness for chaffed, pierced, pinched, and partially broken wires. Also
inspect the related connectors for broken, bent, pushed out, spread, corroded, or contaminated termi-
nals.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

2.

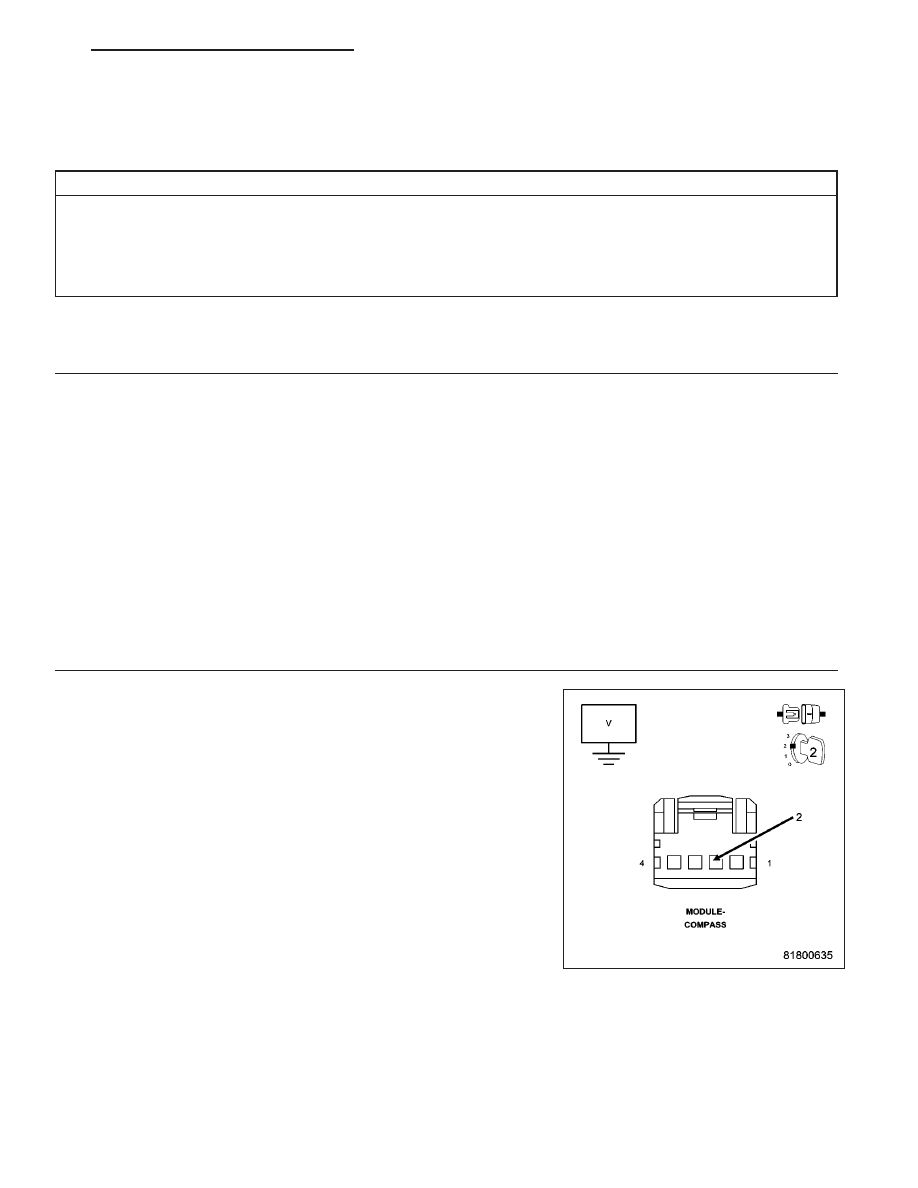

(D506) LIN BUS CIRCUIT OPEN

Turn the ignition off.

Disconnect the Compass Module harness connector.

Turn the ignition on.

Measure the voltage of the (D506) LIN BUS circuit.

Is the voltage above 5 volts?

Yes

>> Go To 3

No

>> Repair the (D506) LIN BUS circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

PM

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 31

3.

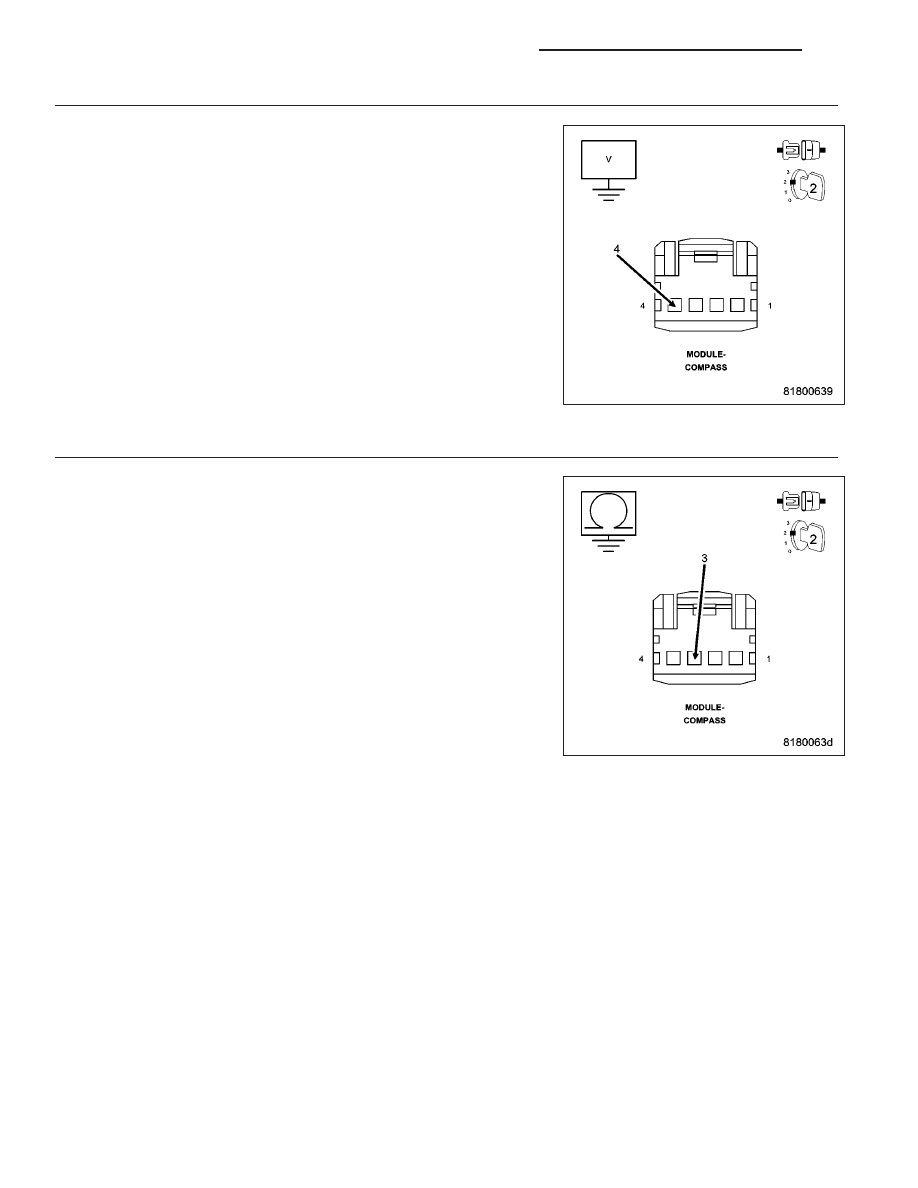

(F929) FUSED IGNITION SWITCH OUTPUT (RUN) CIRCUIT OPEN

Measure the voltage of the (F929) Fused Ignition Switch Output (RUN)
circuit.

Is the voltage above 10 volts?

Yes

>> Go To 4

No

>> Repair the (F929) Fused Ignition Switch Output (RUN) cir-

cuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

4.

(Z937) GROUND CIRCUIT OPEN

Measure the resistance between ground and the (Z937) Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Replace the Compass Module in accordance with the ser-

vice information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (Z937) ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

U0164-LOST COMMUNICATION WITH HVAC CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0167-LOST COMMUNICATION WITH INTRUSION TRANSCEIVER CONTROL
MODULE

For a complete wiring diagram Refer to Section 8W.

8J - 32

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

PM
