IGNITION CONTROL

TABLE OF CONTENTS

page

page

IGNITION SYSTEM - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

IGNITION CONTROL- SERVICE INFORMATION . . 40

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

IGNITION SYSTEM - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B2104-IGNITION RUN/START CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

B2105-IGNITION RUN/START CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

B2106-IGNITION RUN/START CONTROL

CIRCUIT OPEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

B2122-IGNITION RUN CONTROL 1 CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

B2123-IGNITION RUN CONTROL 1 CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

B2124-IGNITION RUN CONTROL 1 CIRCUIT

OPEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

B212F-IGNITION RUN/ACC CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

B2148-IGNITION RUN CONTROL 2 CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

B2184-IGNITION UNLOCK RUN/START

CONTROL CIRCUIT LOW. . . . . . . . . . . . . . . . . . . 23

B2185-IGNITION UNLOCK RUN/START

CONTROL CIRCUIT HIGH . . . . . . . . . . . . . . . . . . 26

B2188-IGNITION START CONTROL CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

B218B-IGNITION RUN/START 1 CONTROL

CIRCUIT OVERCURRENT . . . . . . . . . . . . . . . . . . 32

B218C-IGNITION RUN CONTROL 2 CIRCUIT

OVERCURRENT . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

PM

IGNITION CONTROL

8I - 1

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8I - 2

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

PM

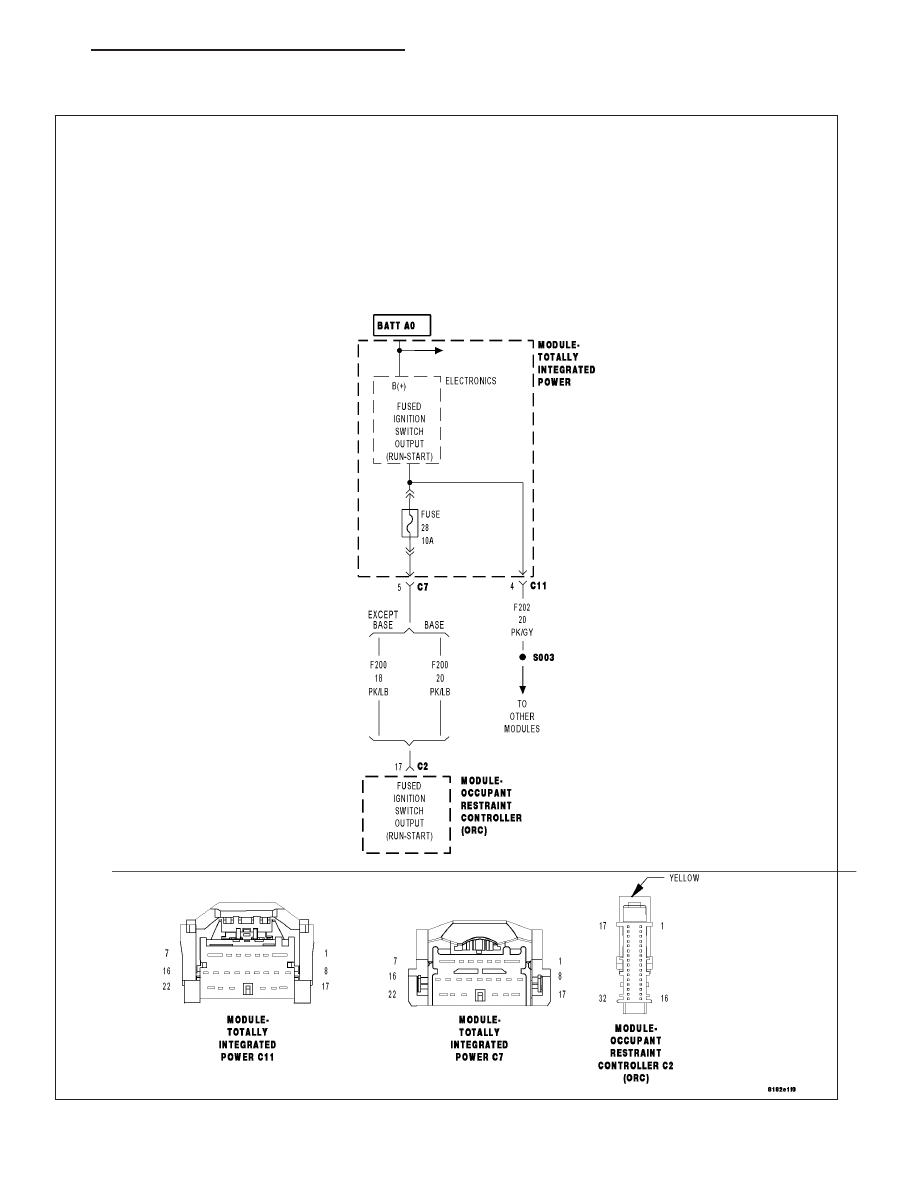

B2104-IGNITION RUN/START CONTROL CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

IGNITION SYSTEM - ELECTRICAL DIAGNOSTICS

8I - 3

•

When Monitored:
With the ignition on.

•

Set Condition:
(F200) Fused Ignition Switch Output (Run-Start) circuit low.

Possible Causes

(F200) FUSED IGNITION SWITCH OUTPUT (RUN-START) CIRCUIT SHORT TO GROUND

ORC INTERNAL SHORT

TIPM

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on, leaving the ignition off for a minimum of 30 seconds.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition. Using the wiring diagram/schematic as a guide,

visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, or corroded
terminals.

2.

ORC INTERNAL SHORT

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.

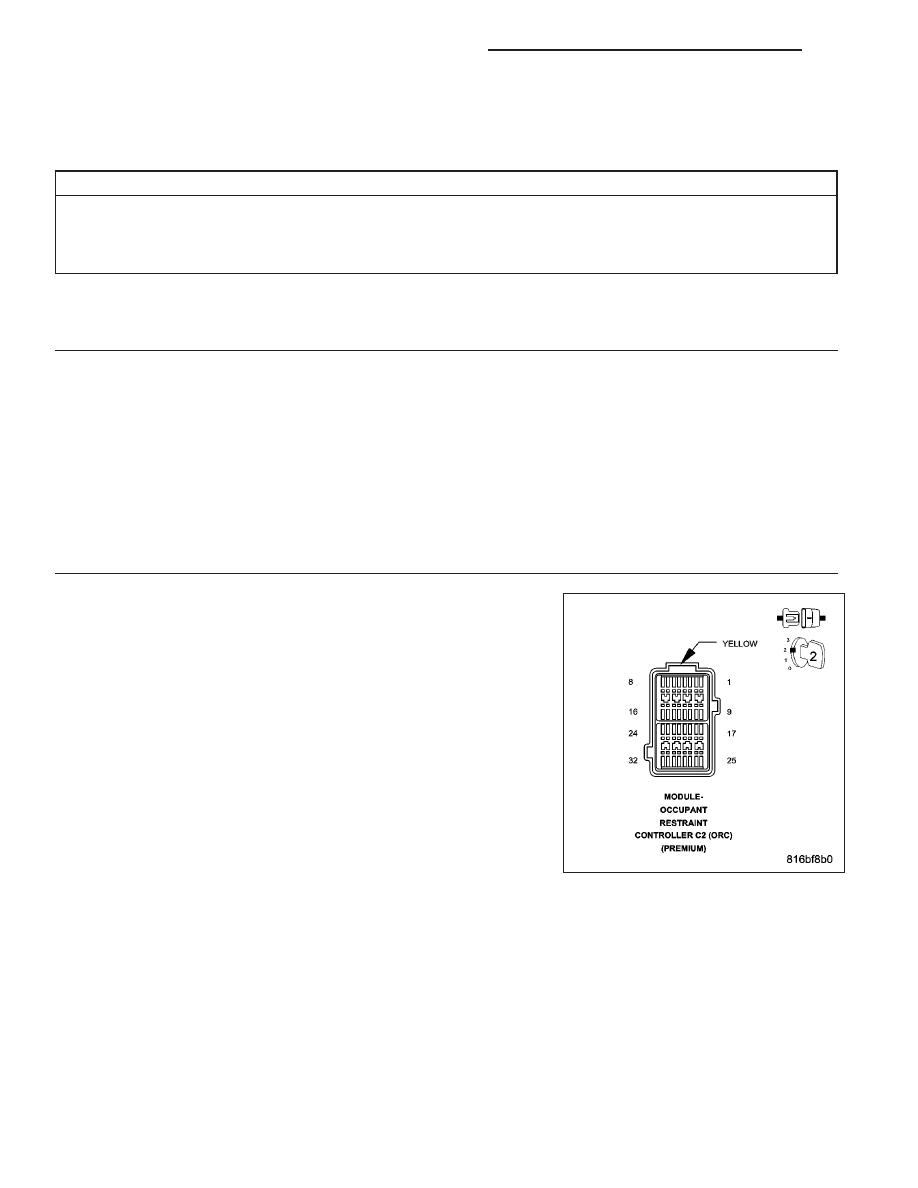

Disconnect the ORC C2 harness connector.

Turn the ignition on.

Reconnect the battery.

With the scan tool, read DTCs.

Does the scan tool display B2104-IGNITION RUN/START CON-
TROL CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the ORC in accordance with the service informa-

tion.

Perform BODY VERIFICATION TEST VER 1 (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

8I - 4
