HORN

DIAGNOSIS AND TESTING - HORN

1. Disconnect wire connector at horn.

2. Using a voltmeter, connect one lead to ground terminal and the other lead to the positive wire terminal.

3. Depress the horn switch, battery voltage should be present.

4. If no voltage, (Refer to 8 - ELECTRICAL/HORN - DIAGNOSIS AND TESTING). If voltage is OK, go to Step 5.

5. Using ohmmeter, test ground wire for continuity to ground.

6. If no ground repair as necessary.

7. If wires test OK and horn does not sound, replace horn.

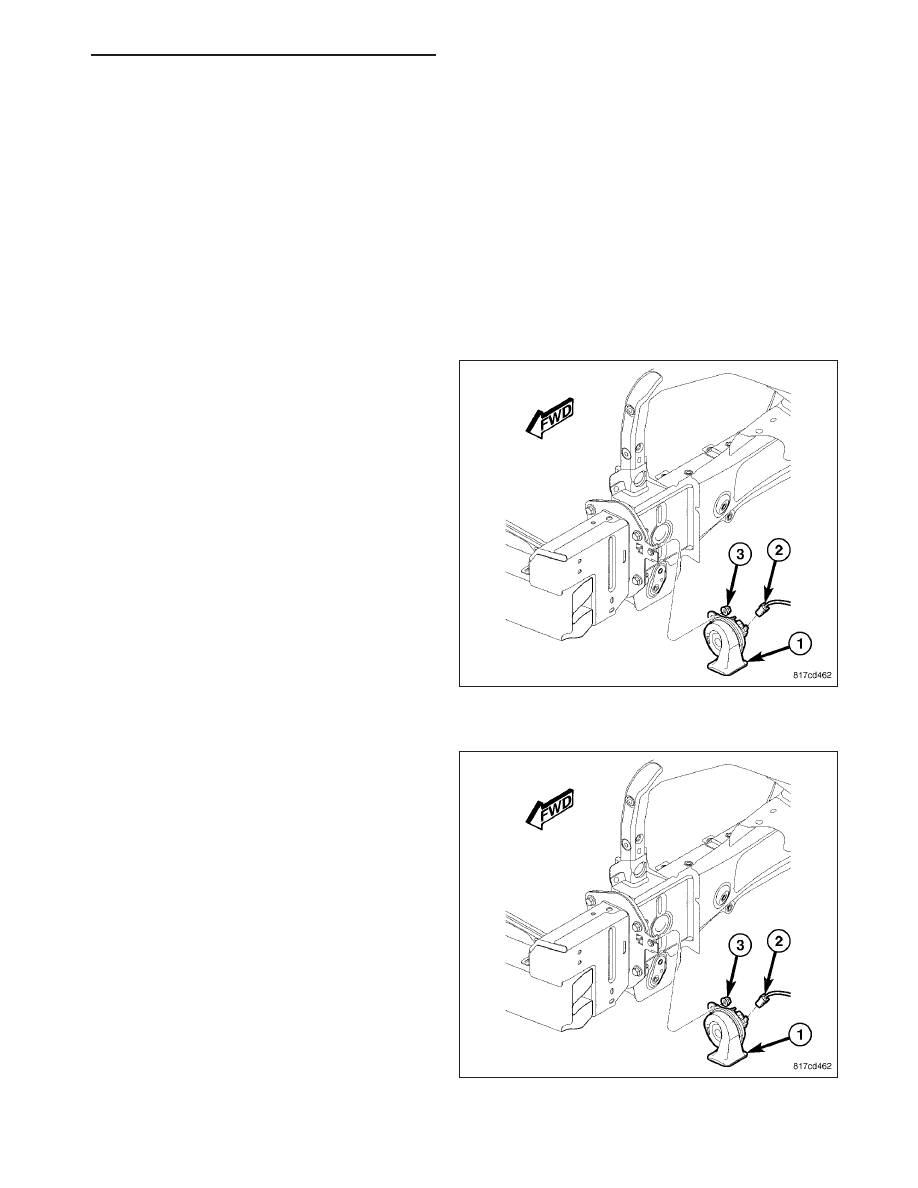

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the left or right front wheelhouse splash

shield.

3. Disconnect the harness connector.

4. Remove the fastener securing the horn the vehicle.

INSTALLATION

1. Install the fastener securing the horn to the vehicle.

2. Connect the harness connector.

3. Install the left or right front wheelhouse splash

shield.

4. Connect the battery negative cable.

PM

HORN SYSTEM - SERVICE INFORMATION

8H - 23

HORN RELAY

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove cover from Totally Integrated Power Mod-

ule (TIPM).

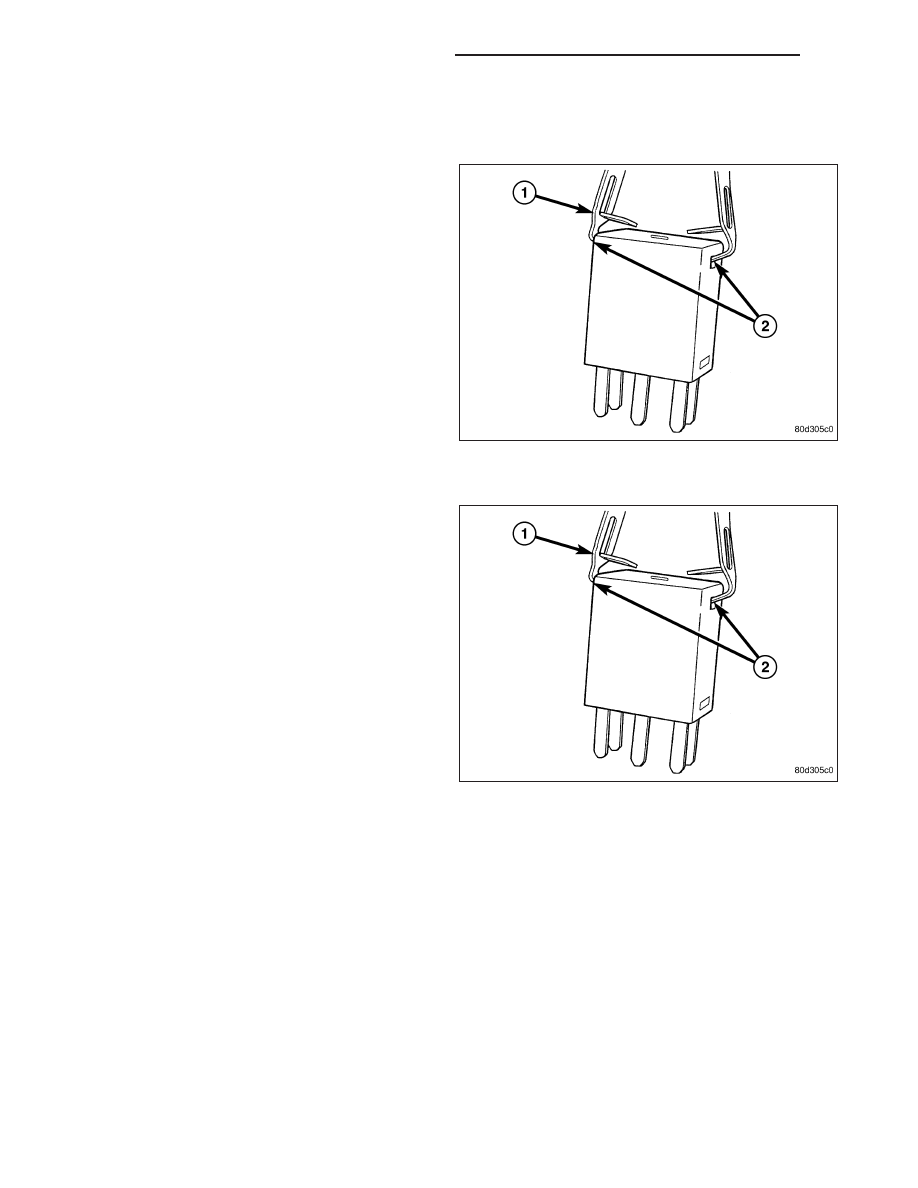

3. Using special tool C-4817 (1), grip the relay (2) by

the sides and pull upward with an even effort.

INSTALLATION

1. Align relay (2) with Totally Integrated Power Module

(TIPM) and press into position.

2. Install cover to TIPM.

3. Connect battery negative cable.

8H - 24

HORN SYSTEM - SERVICE INFORMATION

PM

HORN SWITCH

DESCRIPTION

WARNING:
On vehicles equipped with an airbag, refer to restraint systems for warnings and cautions before servicing
the horn switch.

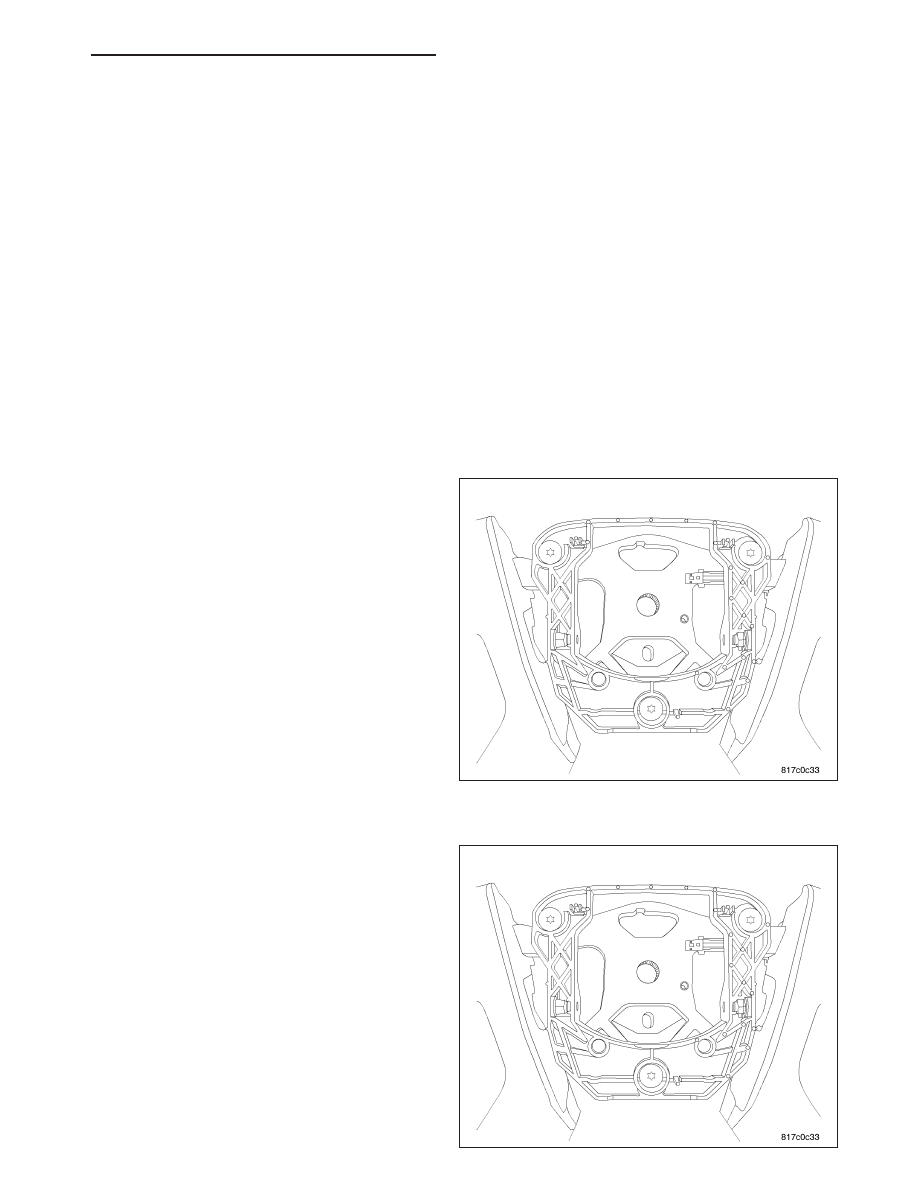

The horn switch is mounted inside the driver airbag. The horn switch has three contacts that are grounded when the
driver airbag is depressed.

OPERATION

When the Driver Airbag Cover is pressed, the horn switch makes contact to ground. The ground signal is carried to
the horn relay and the horn sounds. The horn switch grounds to the airbag housing.

REMOVAL

WARNING:
On vehicles equipped with an airbag, refer to restraint systems for warnings and cautions before servicing
the horn switch.

1. Disconnect and isolate the battery negative cable.

2. Remove the driver airbag. (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - REMOVAL).

3. Disconnect the connector from the clockspring.

4. Remove the three mounting fasteners.

5. Remove the horn switch.

INSTALLATION

1. Install the horn switch.

2. Install the three mounting fasteners.

3. Connect the electrical connector to the clockspring.

4. Install the driver airbag. (Refer to 8 - ELECTRICAL/

RESTRAINTS/DRIVER AIRBAG - INSTALLATION)

5. Connect the battery negative cable.
