3.

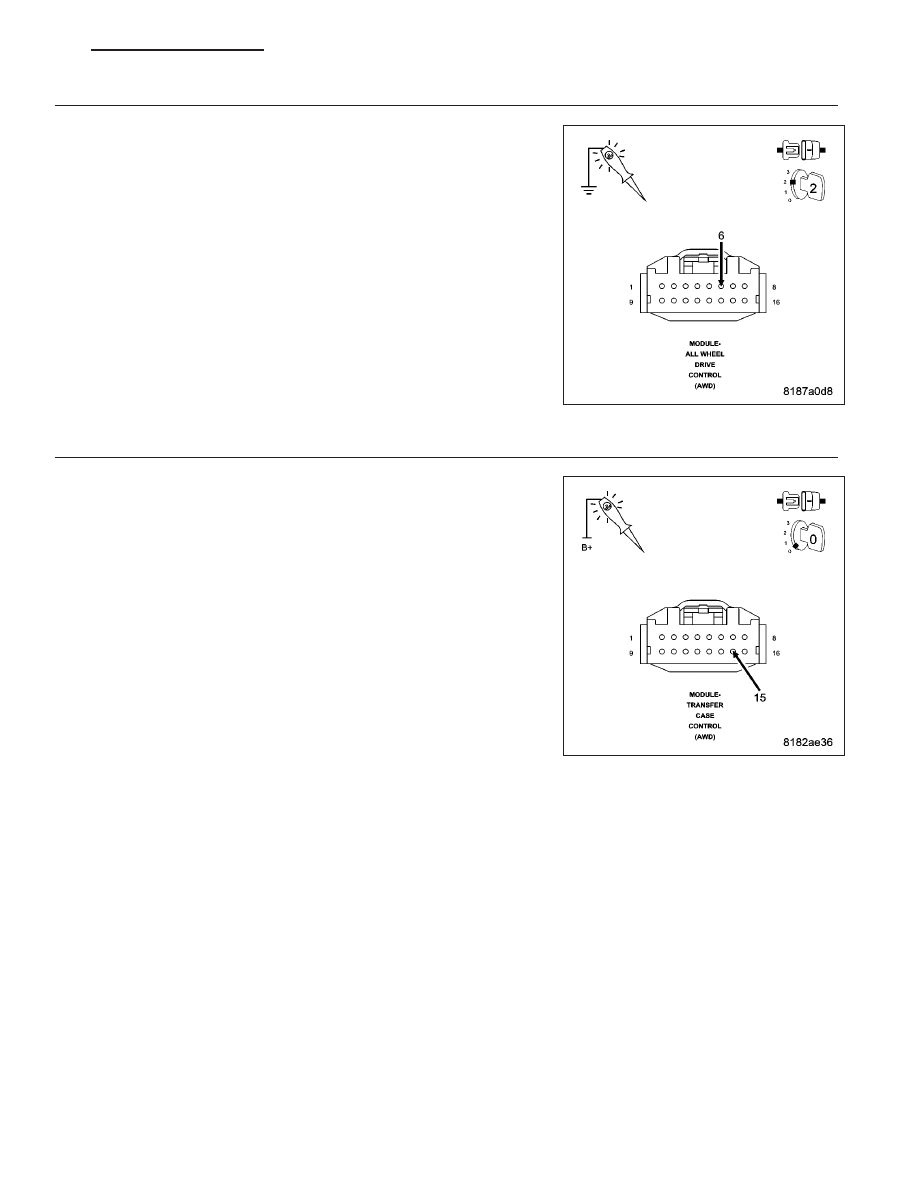

(A923) FUSED B(+) CIRCUIT OPEN OR SHORTED

Using a 12-volt test light connected to ground, check the (F202) Ignition
Switch Output (Run-Start) circuit.

Does the test light illuminate brightly?

Yes

>> Go To 4

No

>> Repair the (F202) Ignition Switch Output (Run-Start) circuit

for an open or short.

Perform the appropriate VERIFICATION TEST.

4.

(Z967) GROUND CIRCUIT OPEN

Turn the ignition off.

Using a 12-volt test light connected to 12-volts, check the (Z967)
ground circuit.

Does the test light illuminate brightly?

Yes

>> Go To 5

No

>> Repair the (Z967) ground circuit for an open.

Perform the appropriate VERIFICATION TEST.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 127

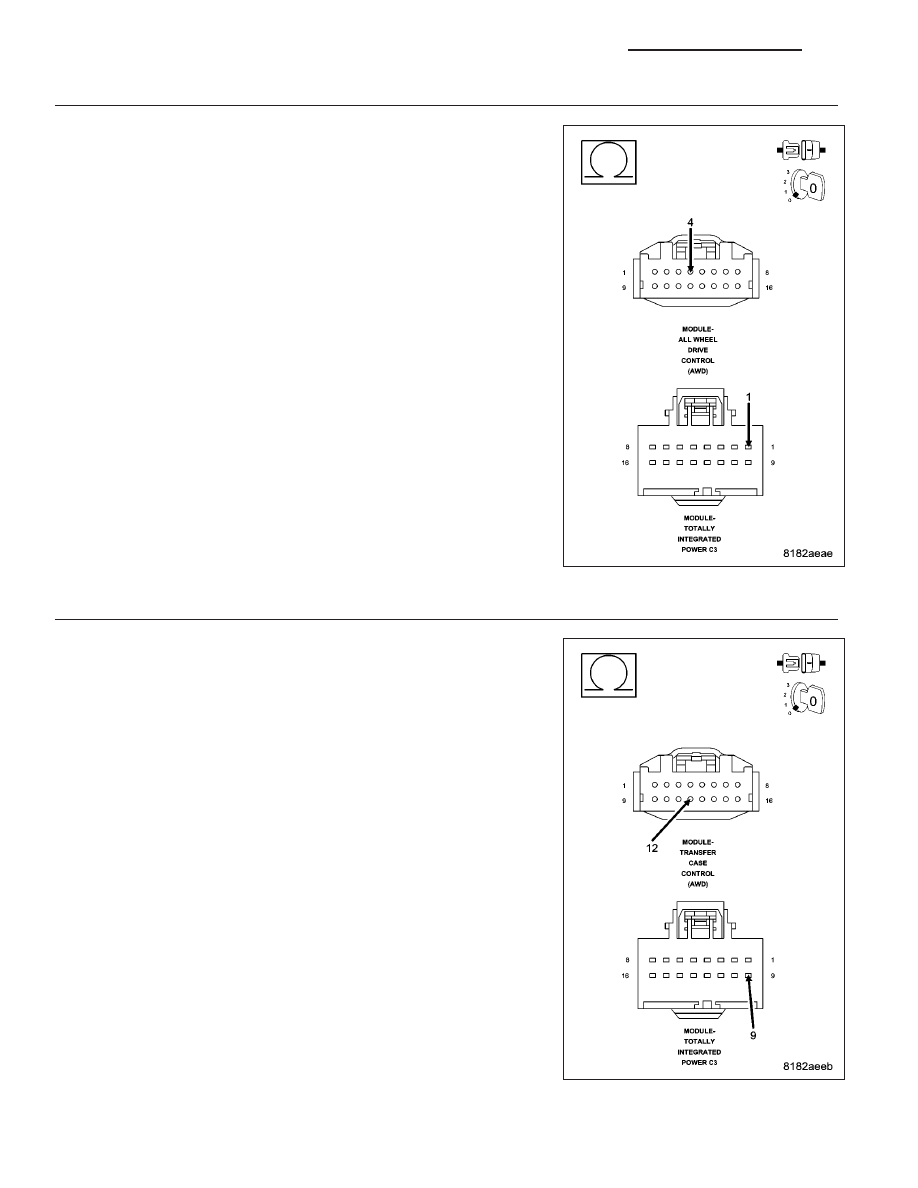

5.

(D65) CAN C BUS (+) CIRCUIT OPEN

Disconnect the TIPM C3 harness connector.

Measure the resistance of the (D65) CAN C Bus (+) circuit between the
TIPM C3 harness connector and the AWD harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (D65) CAN C Bus (+) circuit for an open.

Perform the appropriate VERIFICATION TEST.

6.

(D64) CAN C BUS (-) CIRCUIT OPEN

Measure the resistance of the (D64) CAN C Bus (-) circuit between the
TIPM C3 harness connector and the AWD harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace and program the All Wheel Drive Control (AWD)

Module in accordance with the service information.

Perform the appropriate VERIFICATION TEST.

No

>> Repair the (D64) CAN C Bus (-) circuit for an open.

Perform the appropriate VERIFICATION TEST.

8E - 128

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

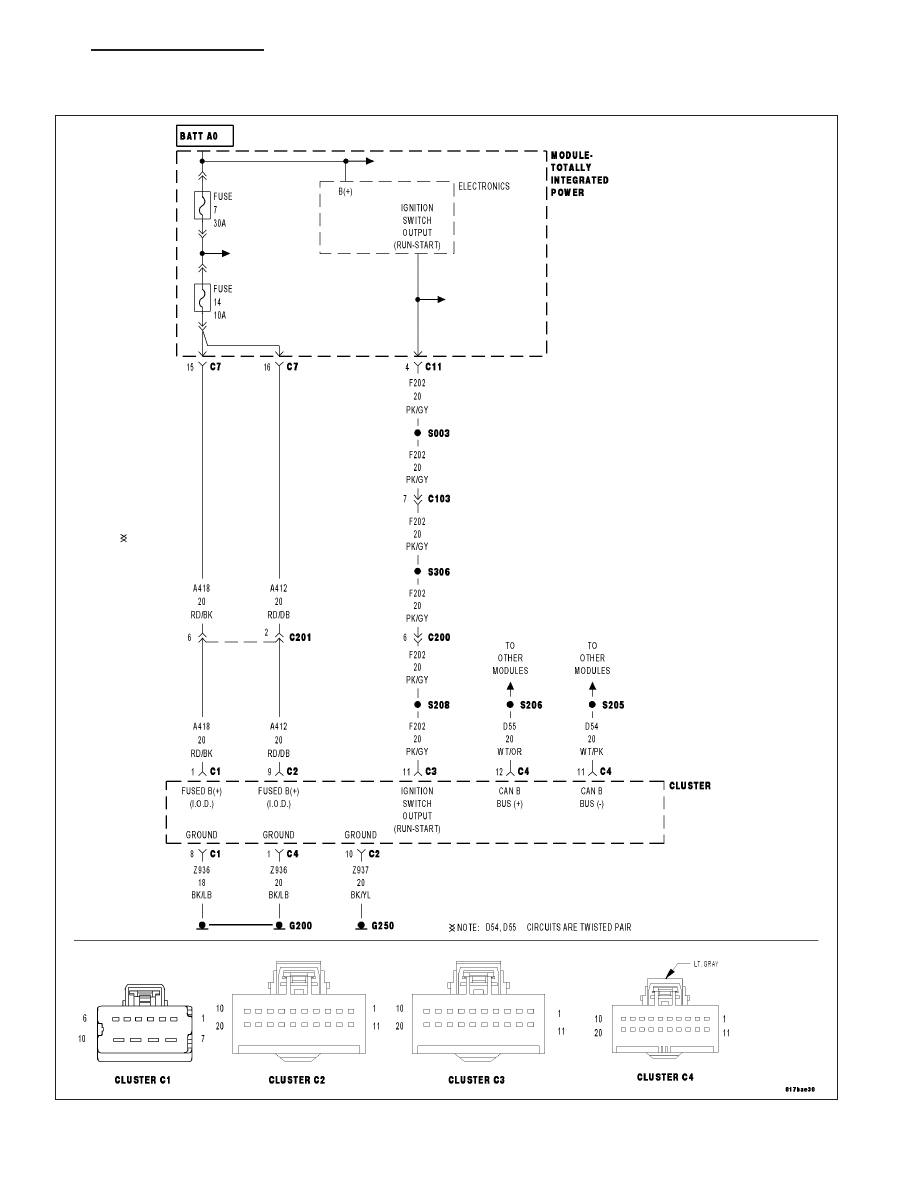

*NO RESPONSE FROM CCN (CLUSTER)

For a complete wiring diagram Refer to Section 8W.

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 129

Possible Causes

(A418) (A412) FUSED B(+) CIRCUITS OPEN OR SHORTED

(Z936) (Z937) GROUND CIRCUITS OPEN

(F202) IGNITION SWITCH OUTPUT CIRCUIT OPEN OR SHORTED

(D55) AND (D54) CAN B BUS CIRCUITS OPEN

CLUSTER (CCN)

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10.0 and 16.0 volts.
With the scan tool, select ECU View.

NOTE: A red X will be next to the module that is not communicating, indicating that the module is not active
on the Bus network. A green check indicates that the module is active on the Bus network.

Does the scan tool display a red X next to the module?

Yes

>> Go To 2

No

>> The no response condition is not present at this time. Using the wiring diagram/schematic as a guide,

inspect the wiring for chafed, pierced, pinched, and partially broken wires and the wiring harness con-
nectors for broken, bent, pushed out, and corroded terminals.

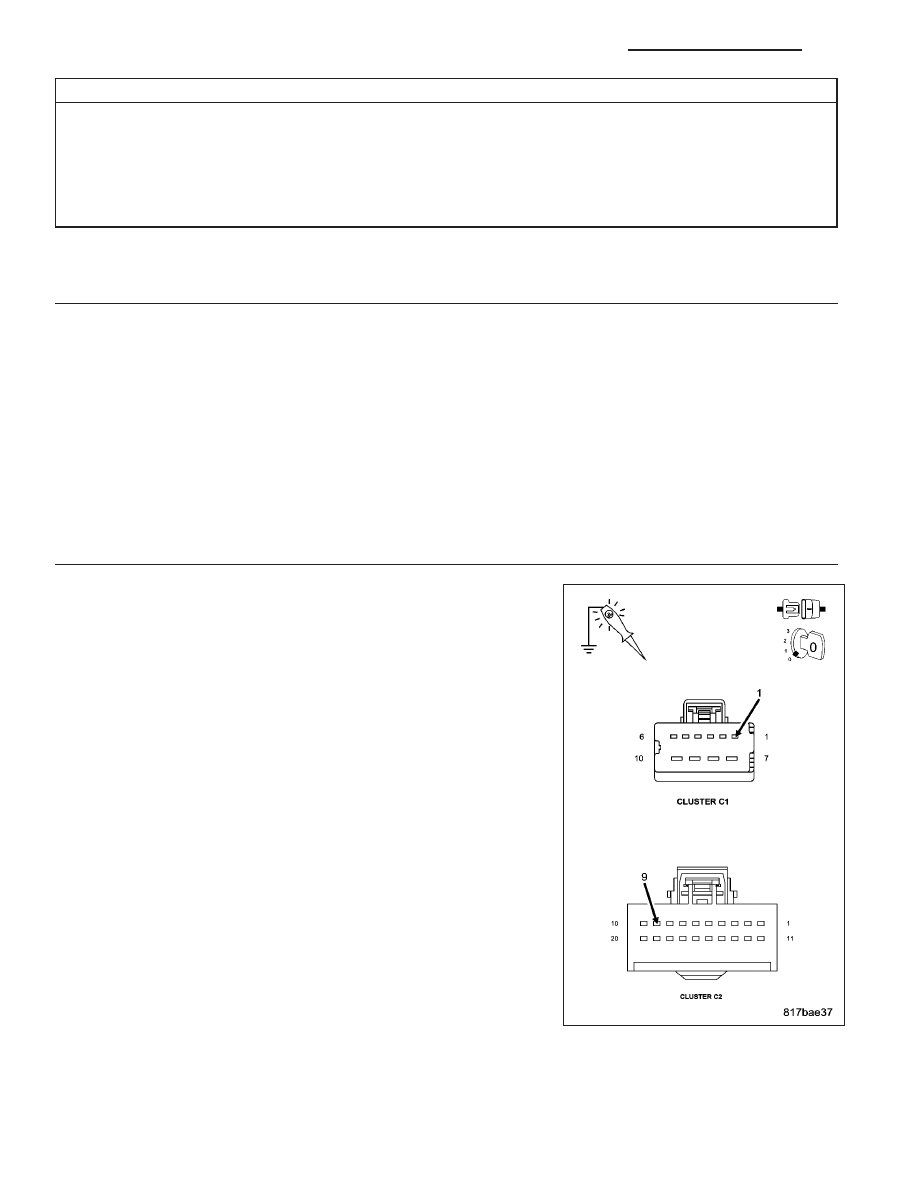

2.

(A418) (A412) FUSED B(+) CIRCUIT OPEN OR SHORTED

Turn the ignition off.

Disconnect the Cluster C1 and C2 harness connectors.

Using a 12-volt test light connected to ground, check each (A418) and
(A412) Fused B(+) circuit.

Does the test light illuminate brightly for each circuit?

Yes

>> Go To 3

No

>> Repair the Fused B(+) circuit for an open or short.

Perform the BODY VERIFICATION TEST – VER 1. (Refer
to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).
