INSTALLATION

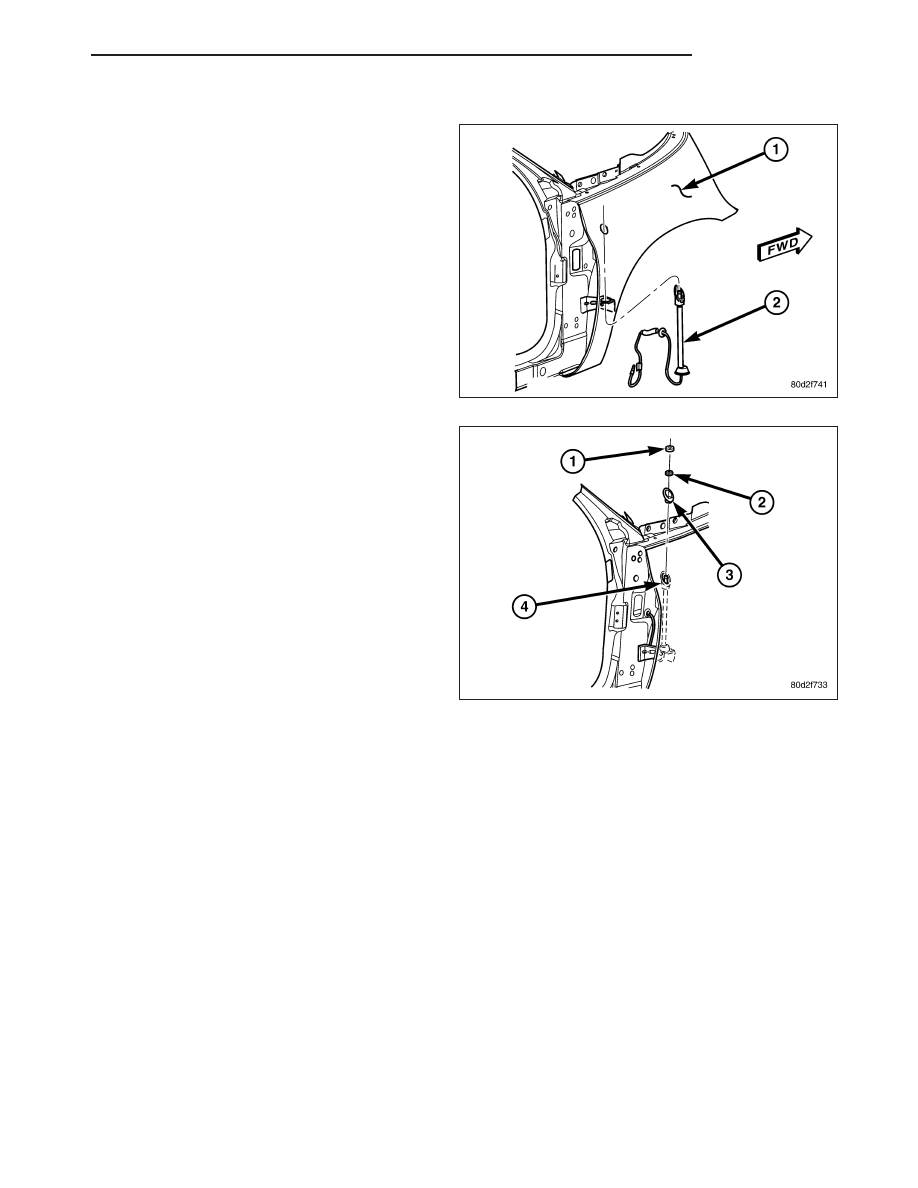

1. Position antenna body and cable assembly (2) into

fender (1).

2. Insert antenna cable through the opening in fender.

3. Seat the grommet in the side panel and connect

the cable to the instrument panel harness connec-
tor.

4. Install antenna nut (2) and adapter (3).

5. Install shroud (1), if equipped.

6. Install the inner fender shield.

7. Install antenna mast. Tighten to 5 N·m (46 in. lbs.).

Ensure that the antenna mast is fully seated on
antenna base and that there is no gap between
the mast and base.

8. Connect the antenna cable to the instrument panel

antenna cable.

9. Install the right side cowl trim panel.

10. Connect the battery negative cable.

PM

AUDIO

8A - 129

ANTENNA - EXPORT

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Lower the headliner as necessary to access

antenna mounting fastener (Refer to 23 - BODY/IN-
TERIOR/HEADLINER - REMOVAL).

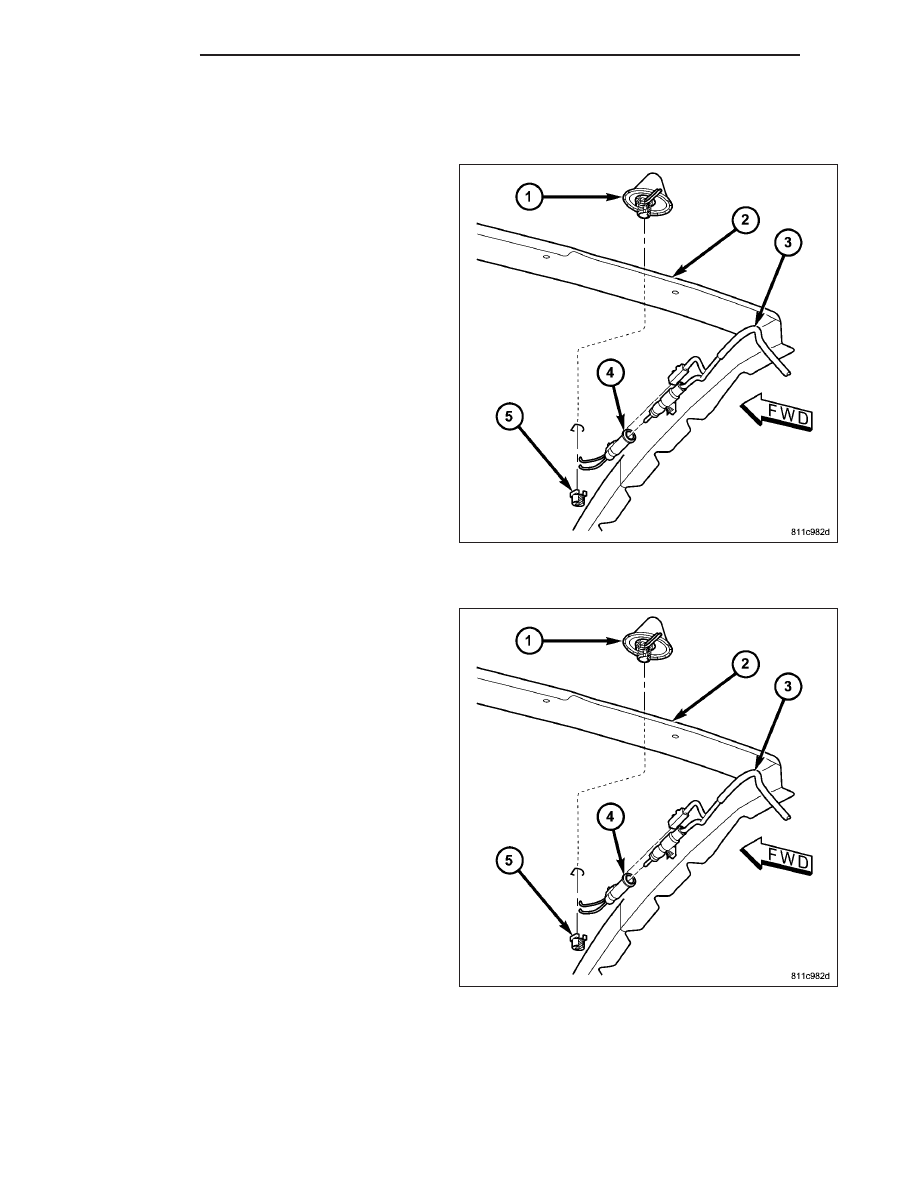

3. Disconnect antenna cable and electrical harness

connector (4).

4. Remove the mounting fastener.

5. Remove antenna from roof panel.

INSTALLATION

1. Position antenna to roof panel.

2. Install and tighten mounting fastener.

3. Connect antenna cable and electrical harness con-

nector.

4. Raise headliner (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION).

5. Connect battery negative cable.

8A - 130

AUDIO

PM

ANTENNA - NAVIGATION

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the instrument panel top cover (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL TOP COVER - REMOVAL).

3. Remove the radio (4) (Refer to 8 - ELECTRICAL/

AUDIO/RADIO - REMOVAL).

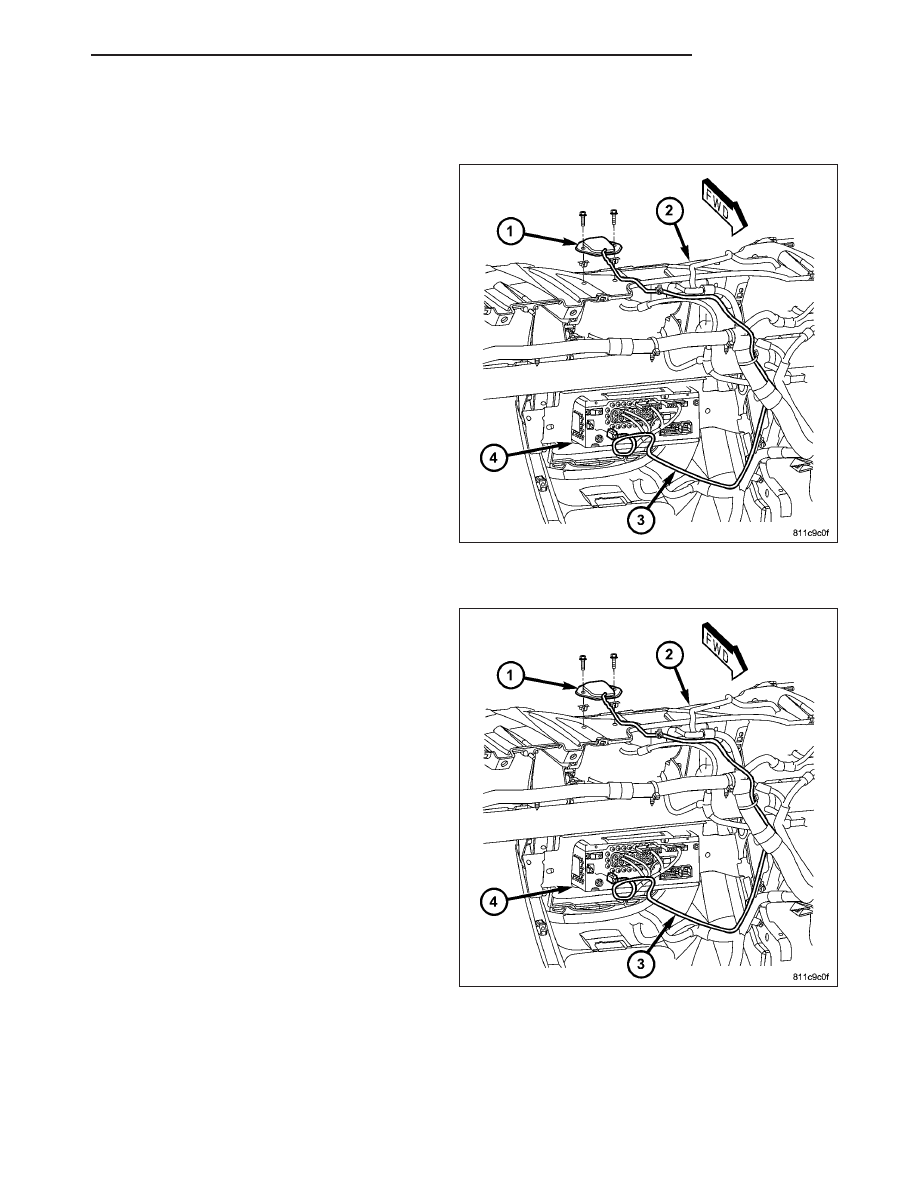

4. Remove the antenna (1) mounting fasteners

5. Remove antenna cable (3) from wire harness.

INSTALLATION

1. Position antenna cable (3) to wire harness. Secure

into place.

2. Install antenna (1) mounting fasteners.

3. Install radio (4) (Refer to 8 - ELECTRICAL/AUDIO/

RADIO - INSTALLATION).

4. Install instrument panel top cover (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL TOP COVER - INSTALLATION).

5. Connect battery negative cable.

PM

AUDIO

8A - 131

ANTENNA-SATELLITE

DESCRIPTION

The satellite radio antenna is secured by adhesive foam and retainers which protrude through a hole in the roof
panel. Two wires from the antenna are connected to the body harness above the headliner.

OPERATION

The satellite radio antenna receives signals from orbiting satellites and sends these signals to the satellite receiver
module. The satellite radio antenna must have open space in which to operate. Items carried on the roof, parking
inside etc. can have an effect on the antenna’s ability to receive signals.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Lower the rear portion of the headliner as neces-

sary to access underside of antenna (1) (Refer to
23 - BODY/INTERIOR/HEADLINER - REMOVAL).

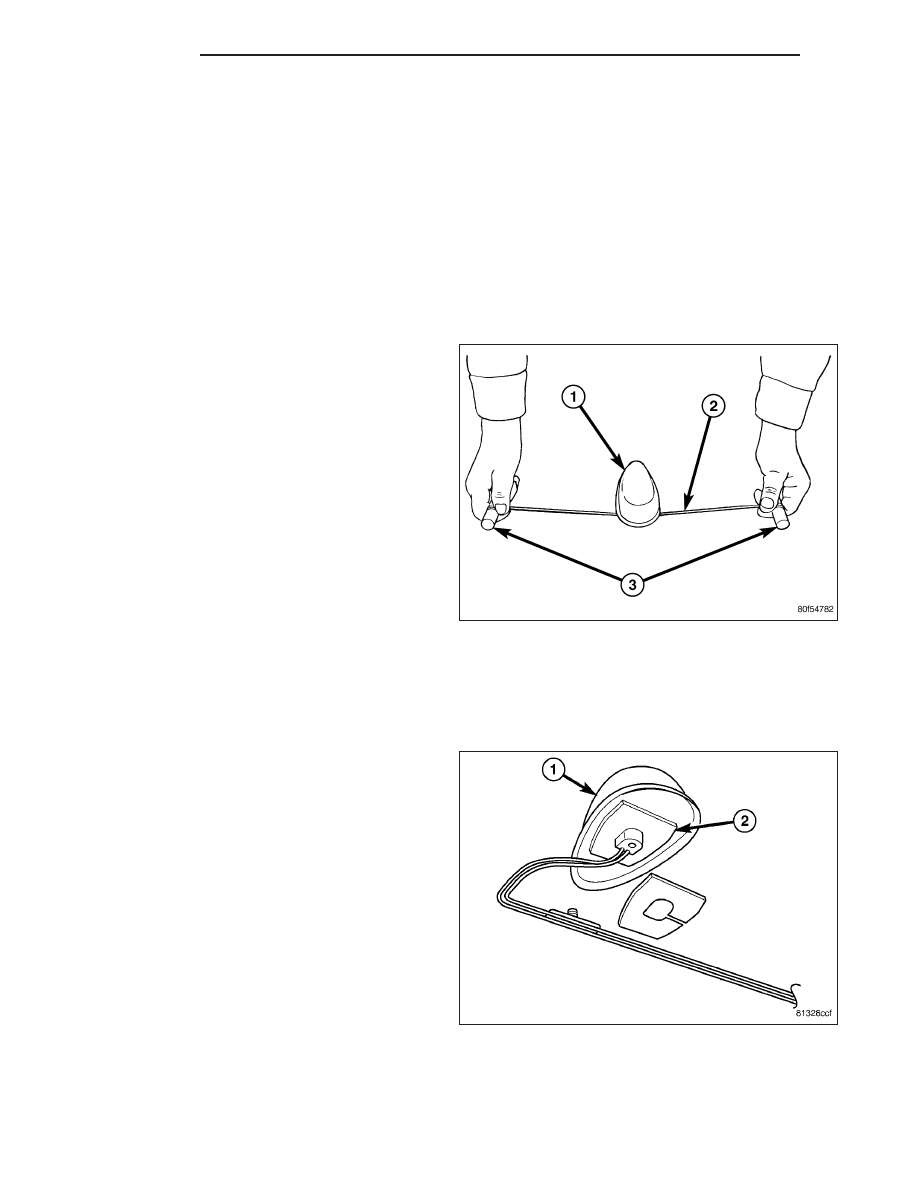

3. An adhesive removal tool can be created by using

an 18 to 24 inch piece of nylon cord (2) wrapped
around two handles (3). Using the removal tool,
guide the nylon cord under the dust seal on the for-
ward side of the antenna. Grab the handles and
work the cord through the adhesive. Continue this
for 360° around the antenna.

4. Disconnect the wire harness connectors from the

antenna.

5. From inside the vehicle, and using a flat bladed

tool, depress one of the retaining tabs on the
antenna. Push up the one side of the antenna con-
nector through the roof panel. Depress the other side of the connector and remove the antenna.

6. Remove any remaining adhesive from roof panel with isopropyl alcohol and a lint free cloth. If original antenna is

being reinstalled, remove adhesive from antenna mounting surface.

INSTALLATION

1. If original antenna is being reinstalled, remove

backing from patch adhesive (2) and apply to
antenna base (1).

2. Remove

backing

from

the

adhesive

on

the

antenna.

3. Insert wire harness through hole in roof panel.

Press antenna into position until both retainers
snap into place.

4. Connect wire harness connectors to antenna.

5. Install headliner (Refer to 23 - BODY/INTERIOR/

HEADLINER - INSTALLATION).

6. Connect battery negative cable.
