3.

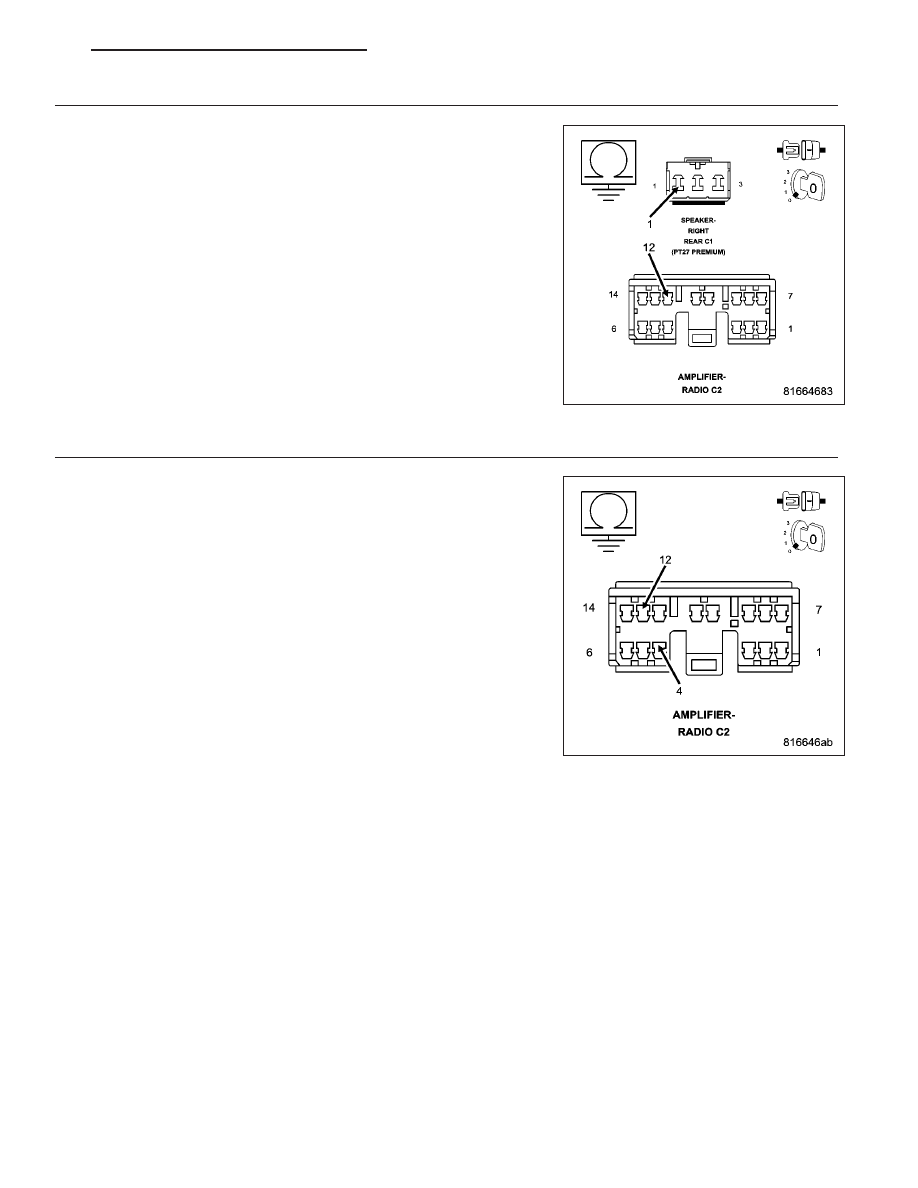

CHECK THE (X296) AMPLIFIED RIGHT REAR SHELF SPEAKER (-) CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (X296) Amplified Right
Rear Shelf Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X296) Amplified Right Rear Shelf Speaker (-) for

a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 4

4.

CHECK OPERATION OF THE AMPLIFIED RIGHT REAR SHELF SPEAKER

Turn the ignition off.

Reconnect and reinstall the Right Rear Shelf Speaker.

Measure the resistance of the speaker circuit between the Amplifier C2
harness connector and ground..

Is the resistance below 10K ohms?

Yes

>> Replace the Right Rear Shelf Speaker in accordance with

the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 105

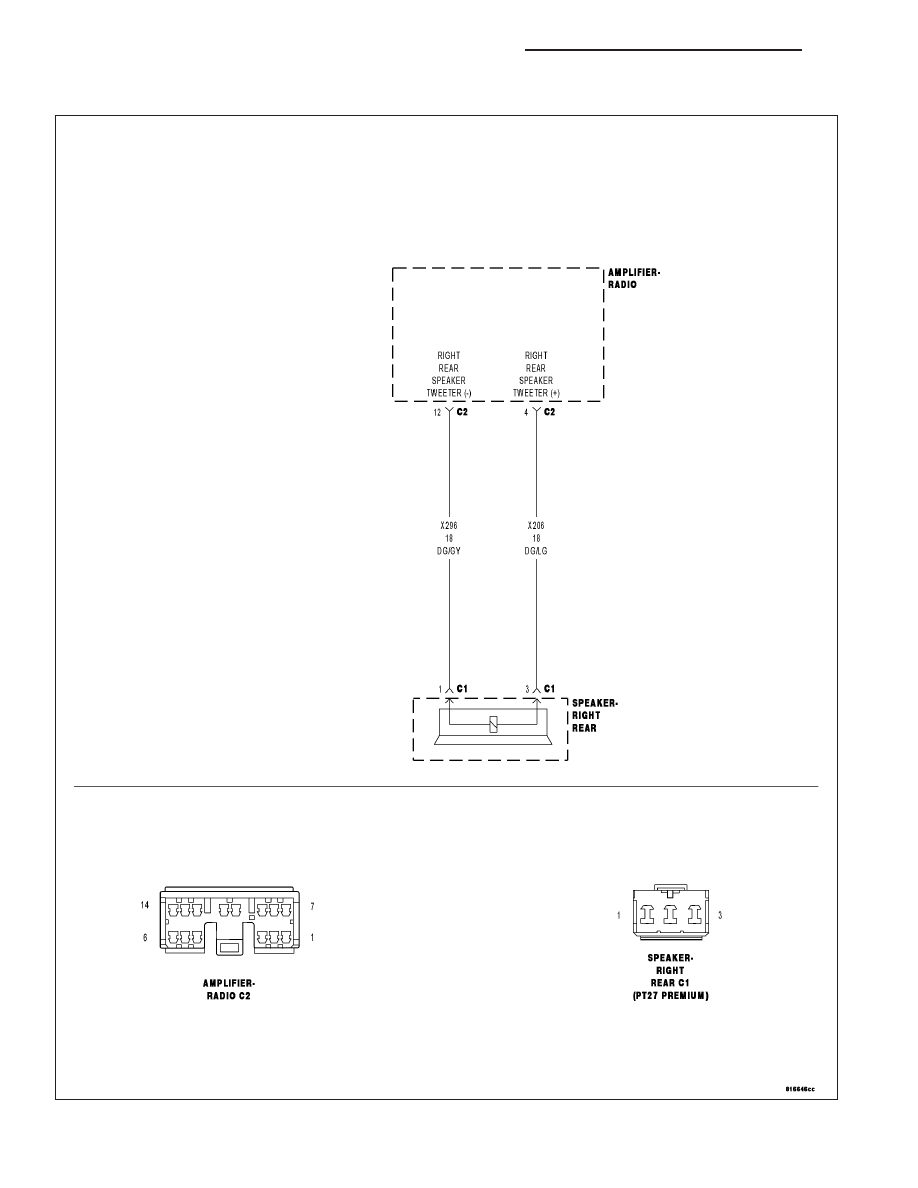

B147B-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT HIGH

For a complete wiring diagram Refer to Section 8W.

8A - 106

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

The amplifier detects a short to battery condition on the output circuit.

Possible Causes

(X206) AMPLIFIED RIGHT REAR SHELF SPEAKER (+) CIRCUIT SHORT TO VOLTAGE

(X296) AMPLIFIED RIGHT REAR SHELF SPEAKER (-) CIRCUIT SHORT TO VOLTAGE

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B147B-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

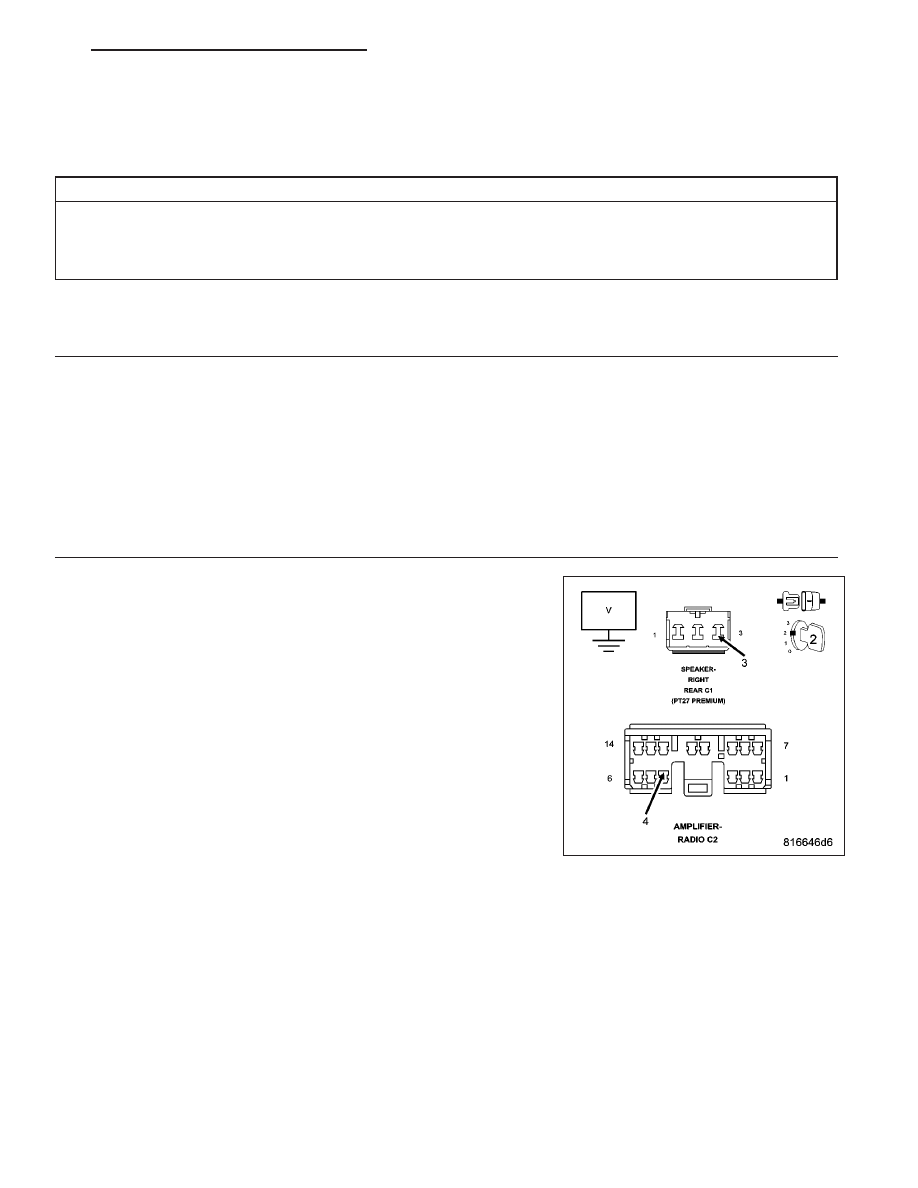

CHECK FOR VOLTAGE ON THE (X206) AMPLIFIED RIGHT REAR SHELF SPEAKER (+) CIRCUIT

Turn the ignition off.

Disconnect the Amplifier C2 harness connector.

Disconnect the Amplified Right Rear Shelf Speaker harness connector.

Turn the ignition on.

Measure for voltage on the (X206) Amplified Right Rear Shelf Speaker
(+) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X206) Amplified Right Rear Shelf Speaker (+)

circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 107

3.

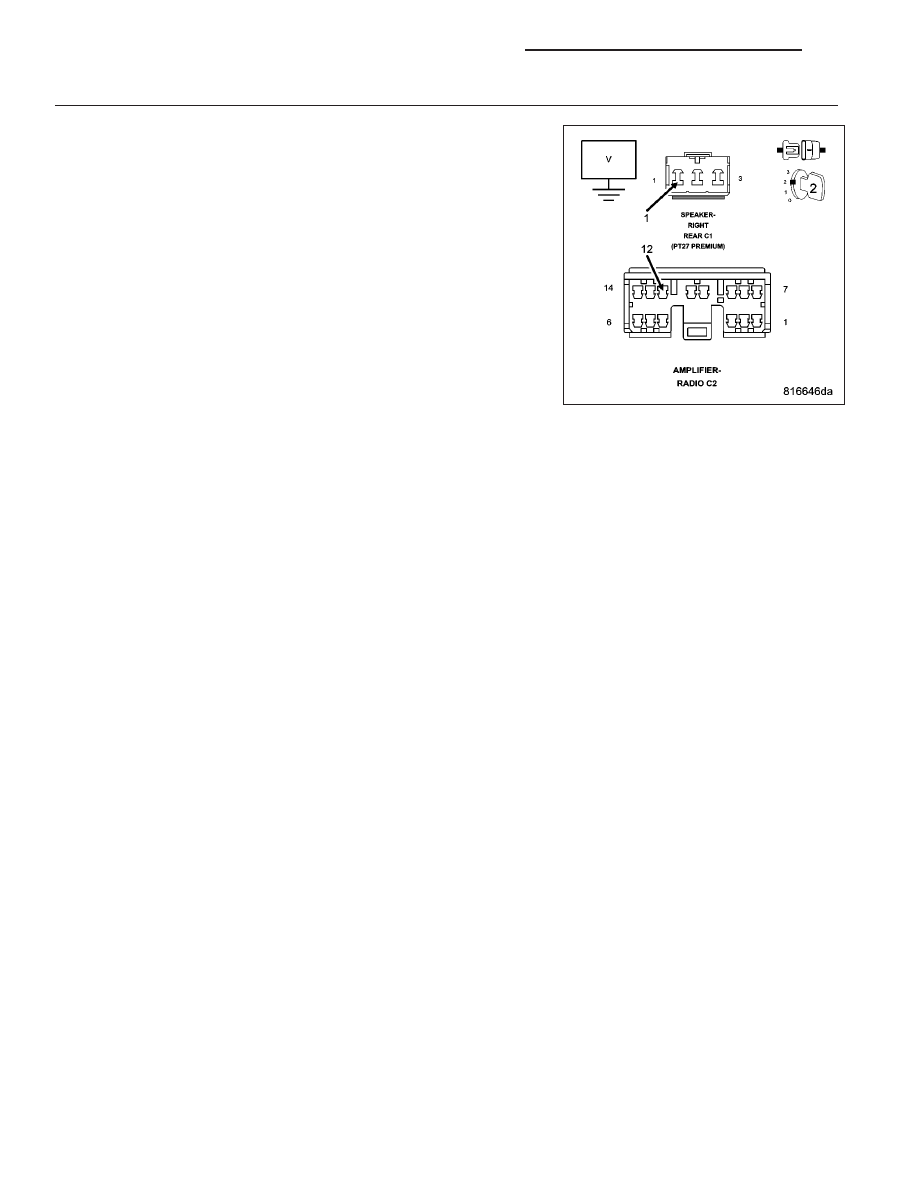

CHECK FOR VOLTAGE ON THE (X296) AMPLIFIED RIGHT REAR SHELF SPEAKER (-) CIRCUIT

Measure for voltage on the (X296) Amplified Right Rear Shelf Speaker
(-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X296) Amplified Right Rear Shelf Speaker (-)

circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

8A - 108

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM
